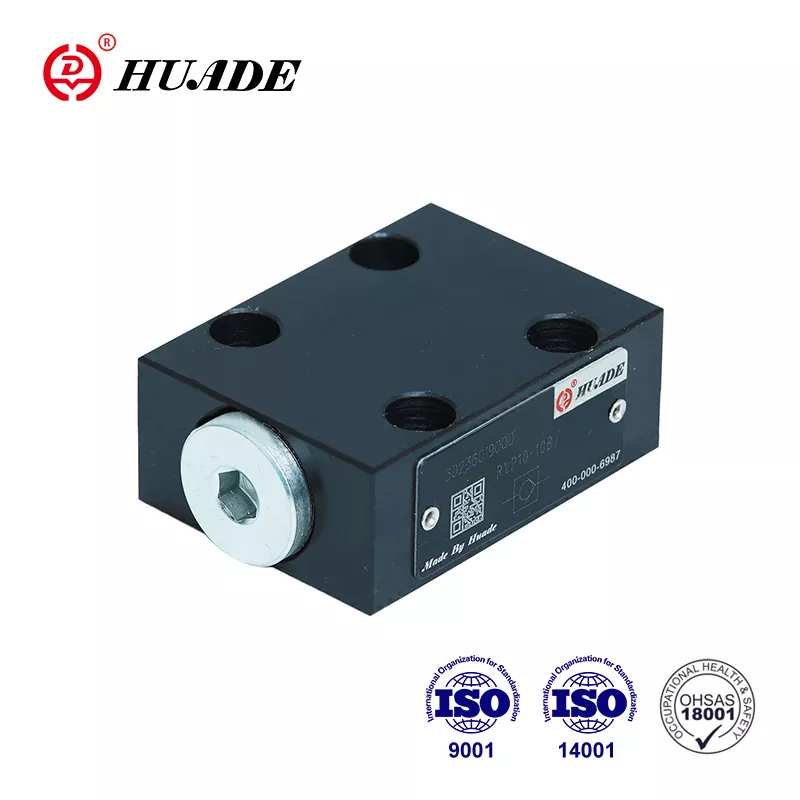

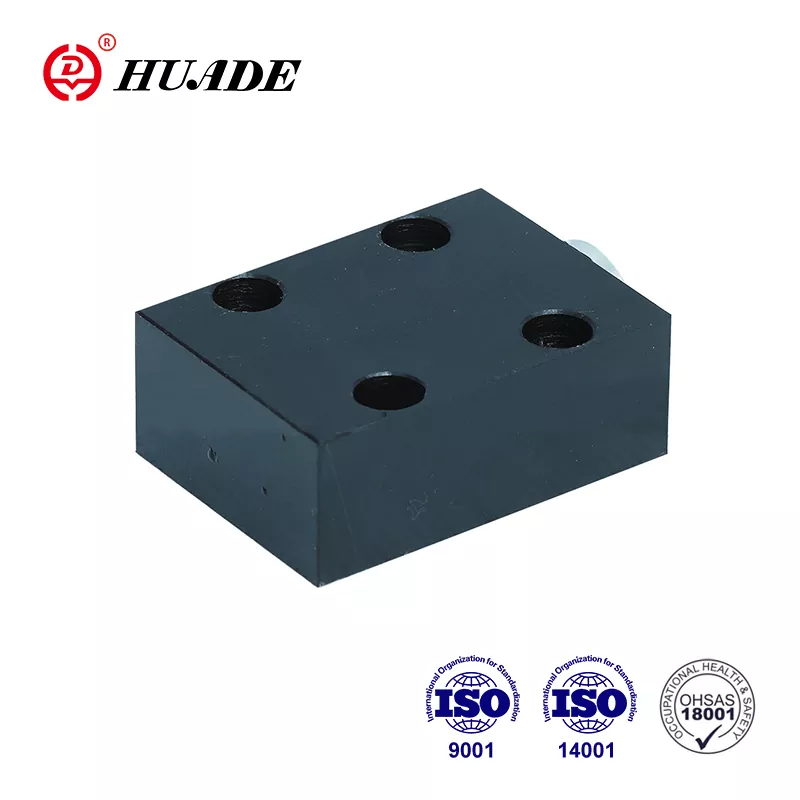

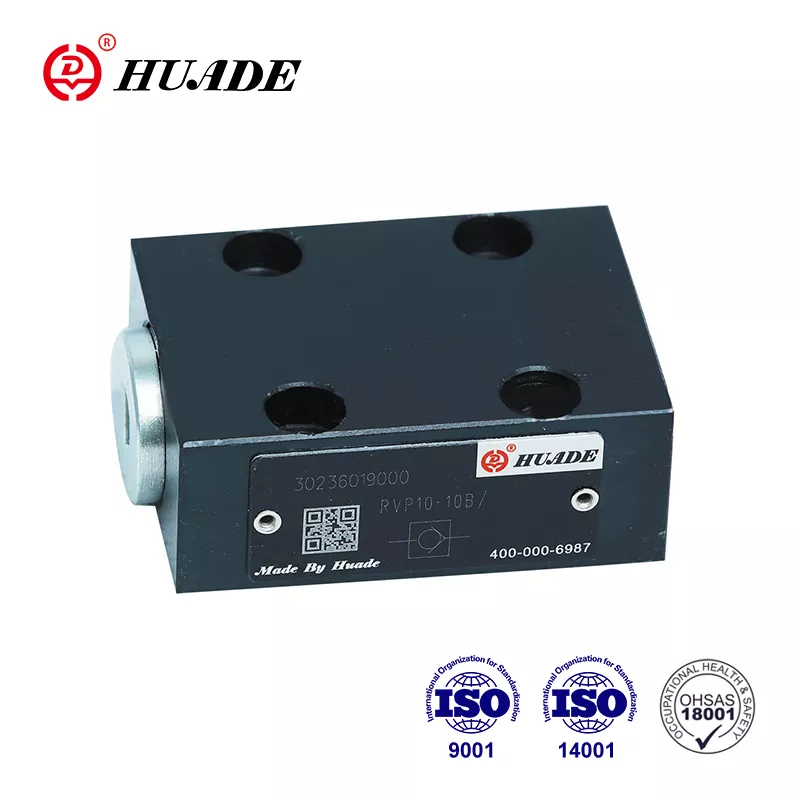

Kontrolni ventil RVP 30

Huade je surađivao s Rexrothom više od 7 godina od 1979. Huade® povratni ventil RVP 30 pristupačna je alternativa Rexroth proizvodima iste serije. Izrađen je od izdržljivog čelika.  Huade ima dobar sustav inspekcije kako bi osigurao visoku kvalitetu. Svi proizvodi prolaze stroga testiranja prije napuštanja tvornice i upakirani su u standardnu ​​kartonsku kutiju s vodootpornim pakiranjem. Unutar jednogodišnjeg jamstvenog razdoblja, popravak je besplatan. Tvornica je prošla ISO9001, ISO14001 i ISO45001. Nepovratni ventili Huade® mogu se koristiti u vojnoj industriji u Kini zbog svojih stabilnih i pouzdanih performansi. To je dobro poznati nacionalni brend u Kini.

Parametar proizvoda povratnog ventila RVP 30

Značajka proizvoda i primjena nepovratnog ventila RVP 30

Značajke:

▶ Spoj ploče

▶ Zatvaranje bez curenja u jednom smjeru

Primjena:

Nepovratni ventil RVP 30 uglavnom se koristi na izlazu iz crpke kao povratni ventil i premosni ventil.

Pojedinosti o proizvodnji nepovratnog ventila RVP 30

Nepovratni ventil tipa RVP 30 ima zadatak, po mogućnosti, zatvoriti protok bez propuštanja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. U osnovi se sastoji od kućišta (1), poluge (2), kompresijske opruge (3) i sjedišta opruge (4). Hod tanjira (2), koji se vodi po vanjskom promjeru, ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga (3) podupire pokret zatvaranja. Nadalje, kompresijska opruga (3) drži ručicu (2) u zatvorenom položaju čak i kada nema protoka kroz ventil.

Simbol

Dijagram strukture

①Kućište  ②Kuća  ③Opruga  ④Sjedište opruge

Obavijest o povratnom ventilu RVP 30

1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.

2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.

3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.

4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite ih i koristite prema parametrima navedenim u knjizi uzoraka.

5. Hrapavost površine povezane s ventilom mora biti 0,8.

6. Površinska obrada spojnog dijela je 0,01/100 mm.
