U svijetu industrijske automatizacije i sustava upravljanja fluidima, proporcionalni tlak ventila predstavlja jedan od najvažnijih koncepata za postizanje preciznih i učinkovitih operacija. Razumijevanje ovog temeljnog principa bitno je za inženjere, tehničare i sve one koji rade s hidrauličkim ili pneumatskim sustavima.

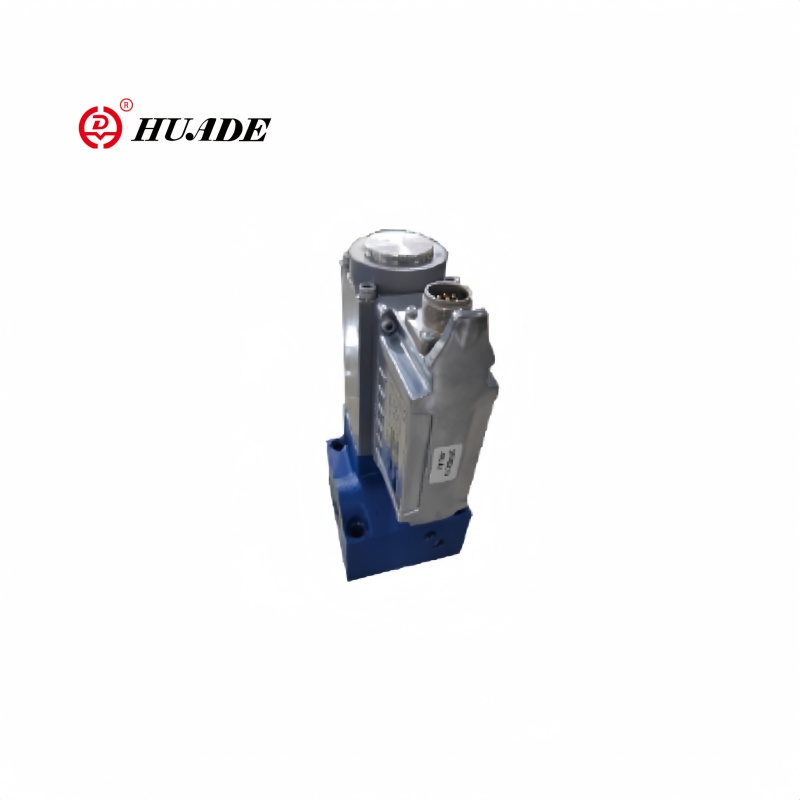

Definiranje proporcionalnog tlaka ventila
Tlak proporcionalnog ventila odnosi se na kontrolirani izlazni tlak koji stvara proporcionalni ventil, gdje je razina tlaka izravno proporcionalna ulaznom signalu koji se primjenjuje na ventil. Za razliku od jednostavnih on/off ventila koji rade u binarnim stanjima, proporcionalni ventili pružaju beskonačno promjenjivu kontrolu između minimalnih i maksimalnih vrijednosti tlaka na temelju veličine električnog ulaznog signala.
[Prvo razumjetišto su proporcionalni ventili]
Odnos između ulaznog signala i izlaznog tlaka slijedi linearnu ili unaprijed određenu krivulju, što omogućuje preciznu modulaciju tlaka. Ovaj proporcionalni odnos omogućuje glatku, kontinuiranu kontrolu tlaka umjesto naglih promjena, što ove ventile čini idealnim za primjene koje zahtijevaju fino podešenu regulaciju tlaka.
Kako rade proporcionalni ventili
Temeljni rad proporcionalnog ventila oslanja se na kontrolu elektromagnetske sile. Kada se električni signal primijeni na solenoid ventila, on stvara magnetsku silu proporcionalnu ulaznoj struji ili naponu. Ova elektromagnetska sila djeluje protiv opružnog mehanizma i pritiska tekućine kako bi postavila kalem ventila ili tanjir.
Kako se ulazni signal povećava, elektromagnetska sila postaje jača, pomičući element ventila dalje od njegovog sjedišta. Ovaj povećani otvor omogućuje veći protok tekućine i obično rezultira većim nizvodnim tlakom, ovisno o konfiguraciji ventila. Precizno pozicioniranje elementa ventila stvara proporcionalni odnos između ulaznog signala i izlaznog tlaka.
Moderni proporcionalni ventili često uključuju sustave povratne sprege koji koriste senzore položaja ili pretvarače tlaka kako bi se osigurala točna kontrola i kompenzirali vanjski čimbenici kao što su temperaturne varijacije, fluktuacije opskrbnog tlaka ili istrošenost komponenti.
Vrste regulacije tlaka proporcionalnog ventila
Proporcionalni ventili s izravnim djelovanjem
Ovi ventili izravno kontroliraju tlak putem elektromagnetske sile koja djeluje na element ventila. Obično se koriste u primjenama s nižim tlakom gdje je sila solenoida dovoljna da nadvlada sile tekućine i napetost opruge. [Usporedi sizvedbe hidrauličkih proporcionalnih ventila]
Pilot upravljani proporcionalni ventili
Za primjene s višim tlakom, pilot upravljani ventili koriste mali proporcionalni ventil za upravljanje većim glavnim ventilom. Pilot ventil modulira tlak u kontrolnu komoru, koja zatim postavlja element glavnog ventila. Ova konfiguracija omogućuje preciznu kontrolu visokih tlakova uz relativno nisku ulaznu električnu snagu.
Ventili za smanjenje tlaka
Ovi proporcionalni ventili održavaju konstantan nizvodni tlak bez obzira na varijacije uzvodnog tlaka ili promjene protoka. Izlazni tlak proporcionalan je ulaznom signalu, što ih čini idealnim za primjene u regulaciji tlaka.
Ventili za smanjenje tlaka
Proporcionalni ventili za smanjenje tlaka pružaju varijabilne postavke tlaka rasterećenja na temelju ulaznog signala. To omogućuje dinamičko podešavanje maksimalnog tlaka sustava bez mehaničkog podešavanja.
Primjene i prednosti
Regulacija tlaka proporcionalnog ventila nalazi primjenu u brojnim industrijama. U mobilnoj hidraulici ovi ventili omogućuju nesmetan rad građevinske opreme, osiguravajući preciznu kontrolu kretanja grane, žlice i gusjenice. Sustavi automatizacije proizvodnje koriste proporcionalne ventile za dosljedne sile stezanja, pritiske injekcijskog prešanja i operacije rukovanja materijalom.
Zrakoplovna industrija oslanja se na proporcionalnu kontrolu tlaka ventila za sustave kontrole leta, rad stajnog trapa i upravljanje tlakom u kabini. U automobilskom sektoru ovi ventili kontroliraju tlak u prijenosu, pomoć pri servo upravljaču i sustave upravljanja motorom.
Poboljšana učinkovitost sustava
Precizno usklađivanje tlaka sa zahtjevima opterećenja smanjuje gubitak energije i optimizira performanse sustava.
Smanjena potrošnja energije
Izbjegavanje pretjeranog pritiska dovodi do značajnih ušteda energije i nižih operativnih troškova.
Poboljšana kvaliteta proizvoda
Dosljedni procesni pritisci osiguravaju pouzdane rezultate proizvodnje i dosljednost proizvoda.
Povećana odzivnost sustava
Glatki prijelazi tlaka omogućuju bolju kontrolu sustava i glatkoću rada.
Ključni parametri izvedbe
Integracija sustava upravljanja
Sustavi kontrole tlaka proporcionalnog ventila obično se integriraju s elektroničkim upravljačkim jedinicama (ECU) ili programabilnim logičkim kontrolerima (PLC). Ovi regulatori daju precizne električne signale potrebne za preciznu kontrolu tlaka dok prate povratne informacije sustava.
Moderne strategije kontrole
Moderni sustavi upravljanja često koriste strategije upravljanja zatvorenom petljom, kontinuirano uspoređujući stvarni izlazni tlak sa željenim zadanim točkama i prilagođavajući ulazne signale ventila u skladu s tim. Ovaj pristup kompenzira varijacije sustava i održava preciznu kontrolu tlaka u promjenjivim radnim uvjetima.
Budući razvoj
Evolucija tehnologije proporcionalnog tlaka ventila nastavlja se s napretkom u znanosti o materijalima, elektroničkim sustavima upravljanja i tehnologiji senzora. Pametni ventili koji uključuju ugrađenu dijagnostiku, mogućnosti prediktivnog održavanja i bežičnu komunikaciju postaju sve prisutniji.
Tehnologija digitalnih ventila obećava još veću preciznost i fleksibilnost, potencijalno zamjenjujući tradicionalne proporcionalne ventile u nekim primjenama. Međutim, proporcionalna regulacija tlaka ventila ostaje temeljna i pouzdana tehnologija za fluidne pogonske sustave.
Razumijevanje proporcionalnog tlaka ventila omogućuje inženjerima da dizajniraju učinkovitije, preciznije i pouzdanije sustave upravljanja tekućinom u različitim primjenama, što ga čini bitnim konceptom u modernoj industrijskoj automatizaciji.
