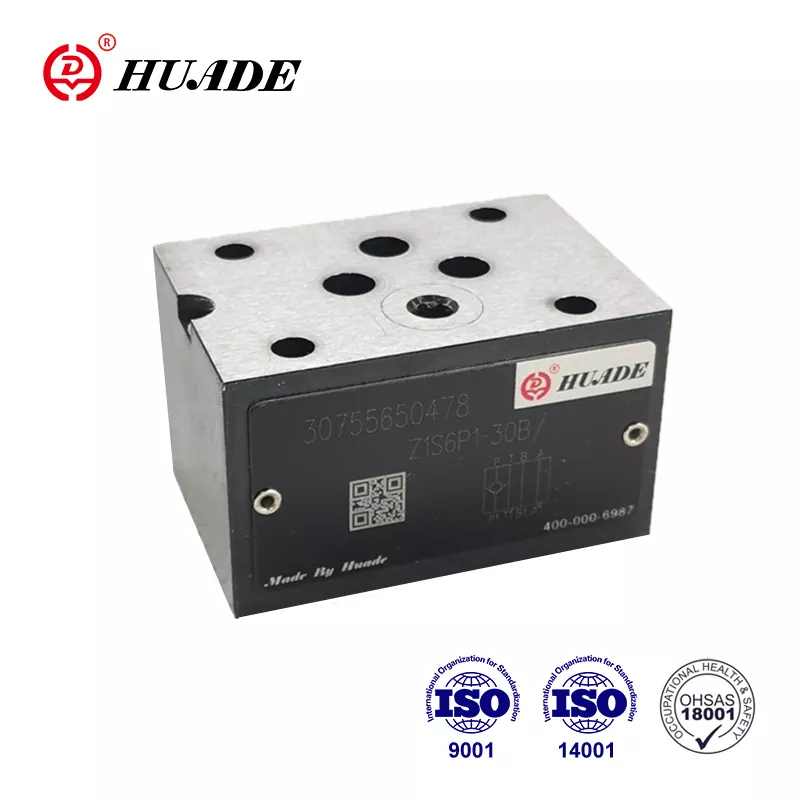

Sendvič ploča povratnog ventila Z1S

As China's leading manufacturer of hydraulic transmission and control technology, Huade has incorporated cutting-edge technology from Rexroth. Huade® check valve Z1S can completely replace the Z1S series offered by Rexroth. It is cost-effective. Huade has passed ISO9001, ISO14001, and ISO45001. Huade® cartridge valve Z1S have reliable performance. It is an old national brand in China. It is more advanced in technology and more durable than the similar products in this line.

Parametar proizvoda sendvič ploče povratnog ventila Z1S

Značajka proizvoda i primjena sendvič ploče povratnog ventila Z1S

Značajke:

▶ Pločasti sendvič ventil za uporabu u sklopovima okomitog slaganja

▶ 8 različitih izolacijskih funkcija

Primjena:

Ova sendvič ploča nepovratnog ventila tipa Z1S koristi se za okomito slaganje.

4. Funkcije, odjeljak, simboli sendvič ploče nepovratnog ventila Z1S

Z1S ventil je nepovratni ventil s izravnim upravljanjem u izvedbi sendvič ploče. Koristi se za nepropusno zatvaranje u jednom smjeru i omogućuje slobodan protok u suprotnom smjeru. Ovaj tip ventila ima metalnu brtvu između lamele (3) i kućišta (1). Nepovratni ventili tipa Z1S posebno su prikladni za primjene s radnim tlakom iznad 10,0 MPa i brzinama protoka preko 4 m/s.

Obavijest o sendvič ploči povratnog ventila Z1S

1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.

2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.

3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.

4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite ih i koristite prema parametrima navedenim u knjizi uzoraka.

5. Hrapavost površine povezane s ventilom mora biti 0,8.

6. Površinska obrada spojnog dijela potrebna je na 0,01/100 mm.
