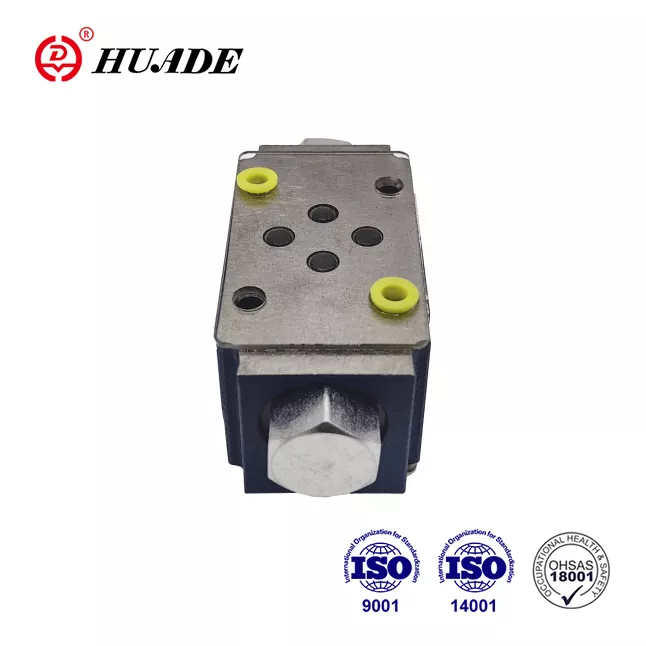

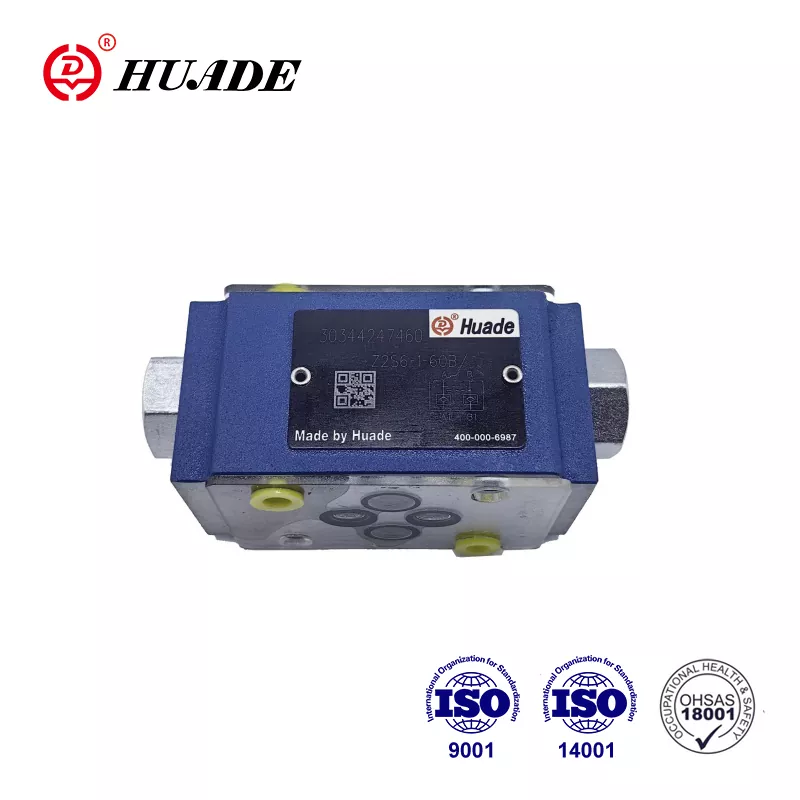

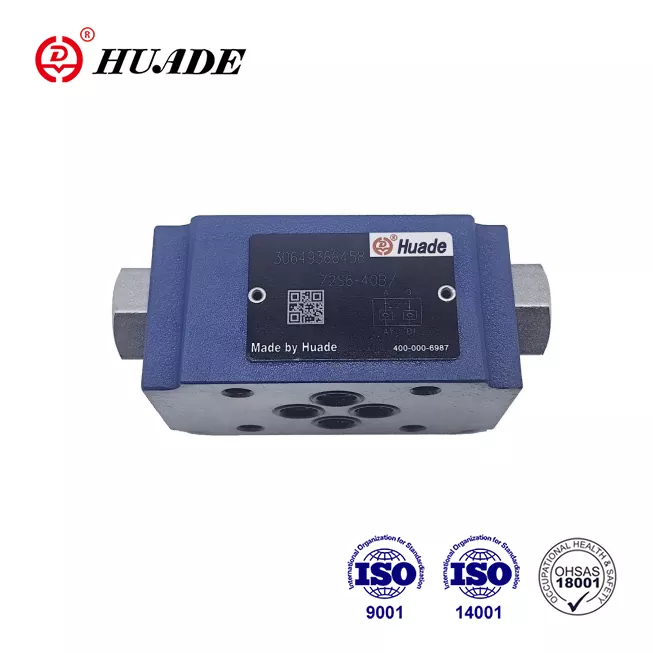

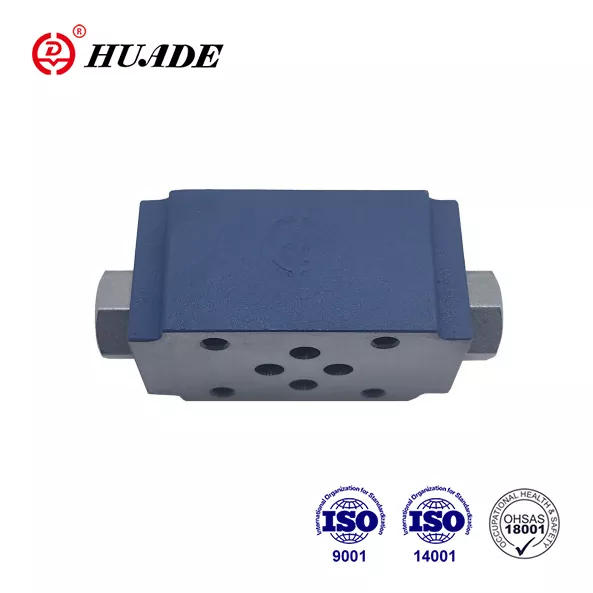

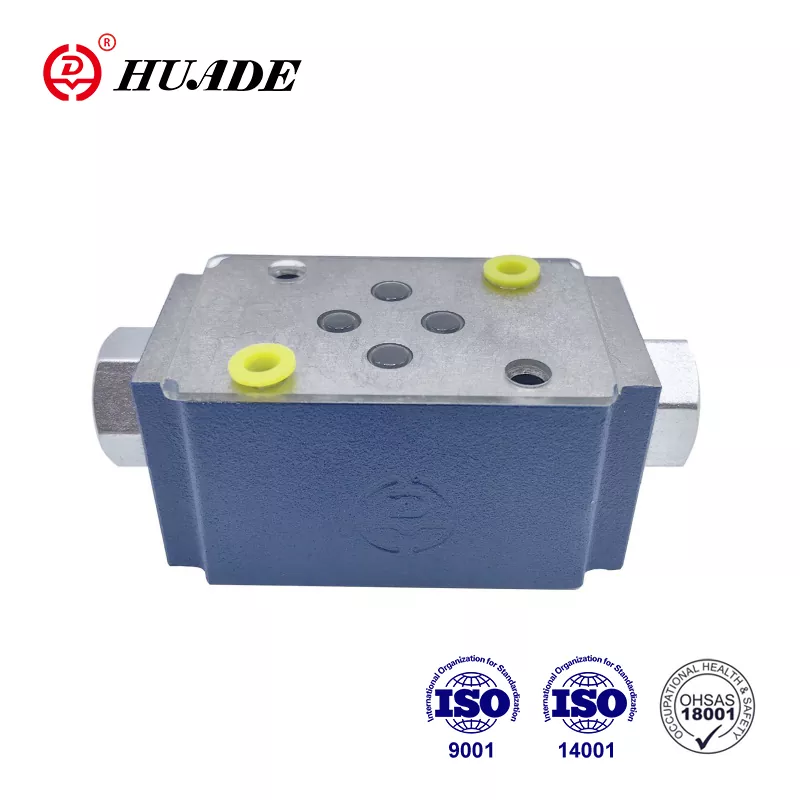

Provjerite sendvič ventil za ventil Z2S 6

Zbog sedam godina iskustva u suradnji s Rexrothom iz 1979. godine, Huade je ugradio vrhunsku tehnologiju iz Rexroth-a. Huade® Check Valve Z2S 6 može u potpunosti zamijeniti iste serije koje nudi Rexroth. Ima bolju cijenu. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. HUADE® hidraulički ventili koriste se u vojnoj industriji zbog pouzdanih performansi. Naprednije je u tehnologiji i izdržljiviji od sličnih proizvoda u ovoj liniji. To je dobro poznata nacionalna marka u Kini.

Parametar proizvoda sendvič ploče za provjeru ventila Z2S 6

Značajka proizvoda i nanošenje sendvič ploče za sendvič za kontrolni ventil Z2S 6

Značajke:

▶ Za upotrebu u vertikalnim sklopovima za slaganje

▶ Za besplatno zatvaranje jednog ili dva servisna luka

▶ Uzorak prijenosa u DIN 24 340 Oblik A, ISO4401 i CETOP - RP 121H

Prijava:

Ovaj kontrolni ventil Z2S koristi se za instalaciju vertikalnog slaganja. Može zapečati jedan ili dva radna uljana ulja bez istjecanja po potrebi.

Funkcije, presjek, simboli sendvič ploče za sendvič ventila Z2S 6

Hydraulic Pilot upravljani kontrolni ventili Tip Z2s su dizajna sendvič ploče. Koriste se za zatvaranje jednog ili dva luka za propuštanje, čak i dugo vremena. Slobodni protok javlja se od A1 do A2 ili B1 do B2. Protok u A1 B1 blokiran je suprotni smjer. Kad tekućina teče od A1 do A2, vrpca (1) se vrši pritisak i gura se udesno, čime se otvara kuglični ventil za poppet (2) koji otvara poppet (3). Kako bi se osiguralo ispravno zatvaranje ventila, servisni priključci A2 B2 u usmjerenom ventilu moraju biti spojeni u spremnik u neutralnom položaju.

Simbol Z2s

Rezani pogled na z2s 6

Tipični primjer kruga Z2s
