Bosch Rexroth 4WE 6 D usmjerni regulacijski ventil predstavlja temeljnu komponentu u modernim hidrauličkim sustavima. Ovaj ventil radi kao električki kontrolirani prekidač smjera koji govori hidrauličnoj tekućini kamo da ide i kada da se kreće. Kao standardni ventil veličine NG6, uklapa se u sustave diljem svijeta zahvaljujući međunarodnim standardima koji omogućuju zajednički rad različitih marki. Inženjeri koji trebaju usporediti dobavljače, provjeriti cijene ili razumjeti tehničke detalje otkrit će da ovaj ventil nudi i pouzdanost i fleksibilnost za srednje do visokotlačne primjene.
Razumijevanje osnovne funkcije i dizajna
Ventil 4WE 6 D kontrolira hidrauličku tekućinu prebacujući je između četiri glavna priključka označena P, A, B i T. Priključak P povezuje se s pumpom, priključci A i B povezuju se s aktuatorima poput cilindara, a priključak T vraća tekućinu u spremnik. Ventil radi kao električni prekidač, ali za hidraulično ulje umjesto za struju. Kada ga uključite, tekućina teče u jednom smjeru. Kada ga isključite, protok se ili zaustavlja ili obrće ovisno o dizajnu ventila.
Unutar ventila nalazi se metalni kalem koji klizi naprijed-natrag unutar precizno obrađenog otvora. Elektromagnet koji se zove solenoid gura ovaj kalem kada struja teče kroz njegovu zavojnicu. 4WE 6 D koristi ono što inženjeri nazivaju dizajnom "mokre armature", što znači da klip solenoida sjedi izravno u hidrauličkom ulju. Ovo bi moglo zvučati čudno, ali zapravo produljuje vijek trajanja ventila jer nema gumenih brtvi koje se troše oko pokretnih dijelova. Ulje također pomaže u hlađenju solenoida i smanjuje buku tijekom rada.
Kada se solenoid isključi, povratna opruga gura kalem natrag u početni položaj. Ovaj dizajn s povratnom oprugom pruža sigurnosnu značajku jer se ventil automatski vraća u poznati položaj ako nestane struje. Sila iz opruge mora nadvladati i trenje pokretnih dijelova i svaki pritisak u povratnom vodu, što postaje važno kasnije kada govorimo o ograničenjima dizajna sustava.
Kućište ventila slijedi međunarodne standarde za montažu uključujući ISO 4401-03, CETOP 3 i DIN 24340 obrazac A. Ovi standardi definiraju točnu lokaciju rupa za montažu i priključaka priključaka. Ova standardizacija znači da Rexroth 4WE 6 D može fizički zamijeniti slične ventile Parkera, Eatona ili drugih proizvođača bez redizajniranja montažne ploče. Za menadžere nabave ova zamjenjivost stvara fleksibilnost opskrbnog lanca budući da više dobavljača može osigurati kompatibilne dijelove tijekom nestašica ili pregovora o cijenama.
Oznake tlaka i kapacitet protoka
Rexroth 4WE 6 D usmjerni regulacijski ventil podnosi ozbiljne radne tlakove. Glavni otvori P, A i B mogu raditi pri tlaku do 350 bara, iako većina tehničkih dokumenata navodi standardni maksimum od 315 bara. Da to stavimo u perspektivu, 315 bara iznosi oko 4570 funti po kvadratnom inču, što je otprilike jednako težini malog automobila koji pritiska površinu veličine poštanske marke.
Kapacitet protoka ovisi o tome hoćete li odabrati DC ili AC solenoid. Verzije s istosmjernom strujom mogu podnijeti do 80 litara u minuti, dok verzije s izmjeničnom strujom obično maksimiziraju 60 litara u minuti. Razlika dolazi od dizajna elektromagneta i brzine kojom može pomicati kalem. Za usporedbu, 80 litara u minuti moglo bi napuniti kadu za otprilike dvije minute.
Međutim, postoji jedna kritična granica pritiska koja iznenadi mnoge dizajnere. T priključak, koji vraća ulje u spremnik, ne smije prijeći tlak od 160 bara. Ovo ograničenje postoji jer povratna opruga i sila solenoida moraju pouzdano nadvladati pritisak koji gura natrag iz povratnog voda. Ako tlak u povratnom vodu postane previsok, kalem može vibrirati, ne uspjeti se ispravno pomaknuti ili se čak pomaknuti kada bi trebao ostati miran. Sustavi koji dijele povratne razvodnike između više ventila ili koriste duge povratne vodove s ograničenjima trebaju pažljiv izračun kako bi se osiguralo da tlak T priključka ostane unutar ograničenja.
Odnos između pada tlaka i protoka slijedi predvidljiv obrazac. Pri maksimalnom protoku od 80 litara u minuti, ventil obično stvara oko 2,5 bara gubitka tlaka. Ta se energija pretvara u toplinu koju hidrauličko ulje mora odnijeti. Konzistentan rad iznad nazivnog protoka ili tlaka zahtijeva dodatni kapacitet hlađenja i možda će trebati posebne komponente prigušnice za održavanje prihvatljivog odziva ventila.
Inženjeri koji odabiru 4WE 6 D za nove dizajne trebali bi provjeriti ostaje li tlak u povratnom vodu sustava dosta ispod granice od 160 bara s odgovarajućom sigurnosnom marginom. Dobro pravilo ostavlja najmanje 20-30 bara jastuka za podnošenje skokova tlaka tijekom brzog prebacivanja ventila ili kada se više ventila uključuje istovremeno.
Spool konfiguracije i operativne varijante
Simboli slova i brojeva utisnuti na natpisne pločice ventila točno opisuju kako tekućina teče kroz različite položaje. "D" u 4WE 6 D označava specifičan dizajn kalema, obično četverosmjernu konfiguraciju s oprugom u središtu. U središnjem položaju, ovaj kalem blokira i P na T i A na B. Kada je pod naponom, povezuje P s A i B s T, što bi produžilo cilindar. Kada je bez napona, opruga vraća kalem u središte i cilindar se zaustavlja.
Rexroth nudi mnogo različitih simbola za kalem osim tipa D. Neki povezuju sve priključke sa spremnikom u središnjem položaju za slobodno plutajuće pokretače. Drugi blokiraju sve priključke da zadrže teret. Izbor ovisi o tome što stroj treba raditi kada je ventil u neutralnom položaju. Preša bi mogla trebati centar za držanje tereta, dok bi sustav za rukovanje materijalom mogao imati koristi od plutajućeg centra koji omogućuje slobodno kretanje pokretača tijekom postavljanja.
Tijelo ventila uključuje mehanizam za ručno upravljanje koji je obično označen malim gumbom ili gumbom. Tijekom pokretanja ili u hitnim slučajevima, tehničari mogu pritisnuti ovo premošćivanje kako bi mehanički pomaknuli kalem bez električne energije. Ova se značajka pokazala ključnom prilikom puštanja u pogon novih sustava ili rješavanja problema, budući da mehaničku funkciju možete provjeriti neovisno o električnim kontrolama.
Neki modeli 4WE 6 D uključuju sufiks "OF" koji označava dizajn zapornice. Ove inačice nemaju povratnu oprugu, već umjesto toga koriste mehaničke kuglice ili igle koje zaključavaju kalem u bilo kojem položaju koji mu je posljednji naređen. Kratki električni impuls pomiče kalem, a zatim ga držač drži tamo bez kontinuiranog napajanja. Ovaj dizajn štedi energiju i smanjuje toplinu, ali zahtijeva dodatnu pozornost na stabilnost tlaka u povratnom vodu budući da nema sile opruge koja pomaže držati kalem na mjestu.
Za primjene gdje brzo mijenjanje ventila stvara udare tlaka, varijante s mekim prebacivanjem koriste precizno oblikovane utore i otvore strojno obrađene u kalemu. Ove značajke postupno otvaraju i zatvaraju staze protoka umjesto da trenutačno prelaze između položaja. Rezultat smanjuje efekte vodenog udara koji s vremenom mogu oštetiti cijevi i spojnice. Standardno vrijeme odziva je 10 do 20 milisekundi, ovisno o vrsti solenoida i tlaku sustava.
Električne specifikacije i okolišna ograničenja
Solenoidne zavojnice na upravljačkom ventilu 4WE 6 D napravljene su za trajni rad, što znači da mogu ostati pod naponom neograničeno dugo bez pregrijavanja. Pri nazivnom naponu porast temperature zavojnice ostaje ispod 30 stupnjeva Kelvina, a očekivani životni vijek prelazi 10 milijuna ciklusa prebacivanja. Ova izdržljivost čini ventil prikladnim za automatizaciju s visokim ciklusom gdje se ventili mogu prebacivati nekoliko puta u sekundi tijekom duljeg razdoblja.
Dostupni naponi uključuju opcije istosmjernog napona od 12, 24, 96 i 205 volti, plus opcije izmjeničnog napona od 110 i 230 volti. Zavojnice toleriraju varijacije napona od plus ili minus 10 posto od nominalnog, što pomaže ventilu da pouzdano radi čak i kada napajanje varira. Električni priključak slijedi standard EN 175301-803 za tropolne konektore. Kada su pravilno spojeni, konektori postižu ocjenu zaštite IP65, što znači da su otporni na prašinu i vodene mlazove iz bilo kojeg smjera.
Jedna praktična značajka koju tehničari cijene cijene je uklonjiva, rotirajuća zavojnica. Možete odspojiti električni konektor, ukloniti svitak solenoida, okrenuti ga za 360 stupnjeva u bilo koji položaj koji olakšava ožičenje i ponovno ga instalirati bez probijanja u hidraulički krug. Ova fleksibilnost pojednostavljuje instalaciju u skučenim prostorima i omogućuje optimizaciju usmjeravanja žice nakon što se ventil montira u sustav.
Raspon radne temperature za standardne brtve kreće se od minus 30 do plus 80 stupnjeva Celzijusa. Sama hidraulička tekućina mora održavati viskoznost između 10 i 500 četvornih milimetara u sekundi, iako se optimalna izvedba događa oko 25. Ventil teži otprilike 1,46 kilograma, dovoljno je lagan za jednostavno rukovanje tijekom ugradnje, ali dovoljno težak da se čini čvrstim i dobro napravljenim.
Važno sigurnosno razmatranje uključuje temperaturu paljenja tekućine. Najtoplija površina solenoida može doseći 150 stupnjeva Celzija tijekom kontinuiranog rada. Hidrauličko ulje mora imati temperaturu paljenja najmanje 50 stupnjeva višu od ove, što znači minimalnu točku paljenja od 200 stupnjeva Celzijusa. Većina mineralnih hidrauličnih ulja lako ispunjava ovaj zahtjev, ali sintetičke tekućine ili neobične formulacije trebaju provjeriti prije uporabe.
Zahtjevi za hidrauličku tekućinu i zaštitu sustava
Dugoročna pouzdanost regulacijskog ventila Rexroth 4WE 6 D uvelike ovisi o kvaliteti hidrauličke tekućine. Precizni zazori između klizne špule i provrta tijela ventila iznose samo nekoliko mikrometara. Čestice onečišćenja veće od ovih razmaka uzrokuju brzo trošenje i eventualni kvar kroz dva različita mehanizma.
Prvo, čestice bivaju uhvaćene između kalema i provrta uzrokujući ono što tehničari nazivaju "prianjanjem". Kalem zalijepi na mjestu i odbija se pomaknuti kada se to naredi. To se isprva može činiti povremenim jer se čestice privremeno zaglave, a zatim se oslobode, ali problem se neizbježno pogoršava kako se više čestica nakuplja. Drugo, čestice djeluju poput brusne paste koja postupno troši precizne površine. Kako se zazori otvaraju, povećava se unutarnje curenje. Ovo curenje ne samo da gubi snagu pumpe, već stvara toplinu koja razgrađuje ulje i ubrzava trošenje brtvi u cijelom sustavu.
Rexroth navodi maksimalnu razinu kontaminacije kao ISO 4406 klasa 20/18/15. Ova klasifikacija ne znači više od 5000 čestica većih od 4 mikrona po mililitru ulja, ne više od 1300 čestica većih od 6 mikrona i ne više od 320 čestica većih od 14 mikrona. Postizanje ove čistoće zahtijeva učinkovitu filtraciju s beta omjerom od najmanje 75 na 25 mikrona.
U praktičnom smislu, sustav filtracije često košta više tijekom vijeka trajanja ventila od samog ventila. Filtarske elemente potrebno je redovito mijenjati, a analiza ulja potvrđuje da onečišćenje ostaje unutar granica. Šteta novca na filtraciji dovodi do skupih zamjena ventila i neočekivanih zastoja. Inženjeri koji dizajniraju nove sustave trebali bi izdvojiti sredstva za visokokvalitetne filtre i planirati održavanje filtara kao ključni, a ne izborni zadatak.
Standardna tekućina je mineralno hidrauličko ulje koje zadovoljava DIN 51524 dijelovi 1, 2 i 3. Ventil također radi s određenim sintetičkim tekućinama i mješavinama vode i glikola ako odredite odgovarajuće materijale za brtvljenje. Standardne gumene brtve od nitrila rade dobro s naftnim uljima, ali primjene na visokim temperaturama zahtijevaju brtve od fluoroelastomera, a tekućine na bazi vode zahtijevaju posebne spojeve s oznakom MH ili MT.
Uloga pilot ventila i karakteristike propuštanja
Ventil 4WE 6 D često služi kao pilot stupanj za upravljanje većim usmjerenim ventilima. U ovoj primjeni, mali 4WE 6 D prebacuje pilot tlak koji pomiče puno veći kalem u ventilu glavnog stupnja. Glavni ventil može podnijeti 600 litara u minuti ili više, daleko iznad izravnog kapaciteta 4WE 6 D, ali koristi pouzdano prebacivanje 4WE 6 D za donošenje kontrolnih odluka.
Kada se koristi kao pilot ventil, performanse 4WE 6 D izravno utječu na sigurnost i odziv cijelog sustava visokog protoka. Svaka nestabilnost u T priključku pilot ventila ili prekomjerno unutarnje curenje u pilot ventilu stvara pogreške u pozicioniranju glavnog stupnja. To čini čistoću tekućine i stabilnost tlaka T priključka još kritičnijima u primjenama pilot ventila. Mali pilot ventil u biti postaje mozak koji kontrolira mnogo moćnije tijelo, tako da održavanje tog mozga zdravim zahtijeva dodatnu pozornost.
Svi kalemni ventili imaju određena unutarnja propuštanja prema konstrukciji. Zazor između kalema i provrta mora omogućiti glatko kretanje, što znači da ne može savršeno brtviti kao ventil s tanjiračem. Novi ventili propuštaju vrlo malo, obično manje od 0,5 litara u minuti pri punom tlaku. Kako ventil skuplja radne sate i trošenje povećava zazore, propuštanje se postupno povećava. To je normalno i očekivano.
Dizajneri sustava moraju uzeti u obzir ovo unutarnje curenje, posebno u aplikacijama koje drže opterećenja. Cilindar koji koristi 4WE 6 D za održavanje položaja polako će se pomicati dok ulje curi iznutra kroz ventil. Za statičko držanje, dodavanje nepovratnog ventila s pilot-upravljanjem ili korištenje dizajna s kalemom za držanje opterećenja postaje neophodno. Praćenje stope curenja tijekom vremena također daje rano upozorenje na istrošenost. Kada curenje premaši ograničenja proizvođača, zamjena ventila prije potpunog kvara sprječava neočekivane kvarove.
Usporedba konkurentskih opcija i strategija unakrsnog upućivanja

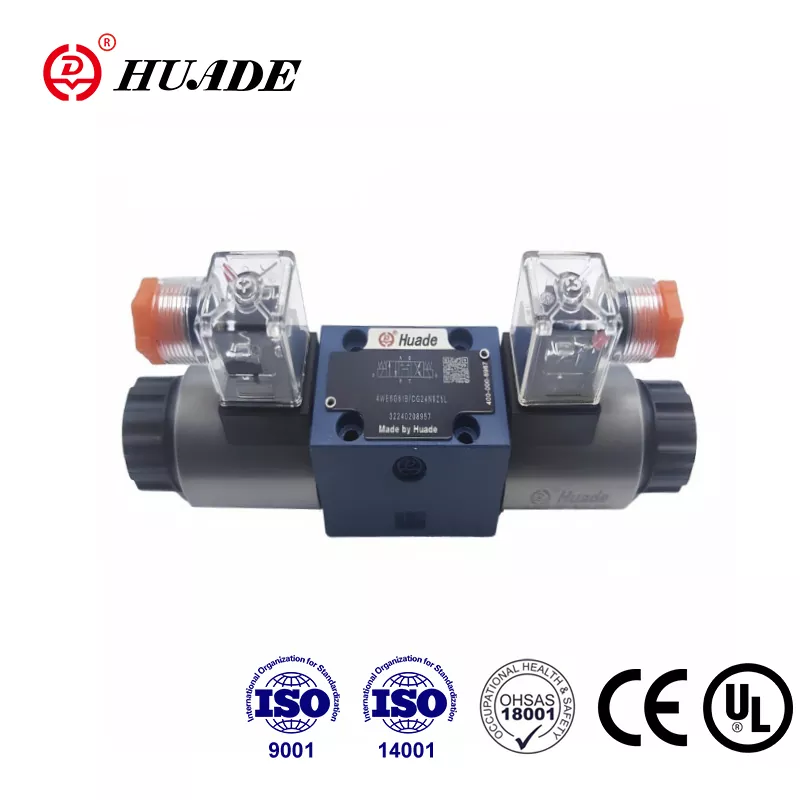

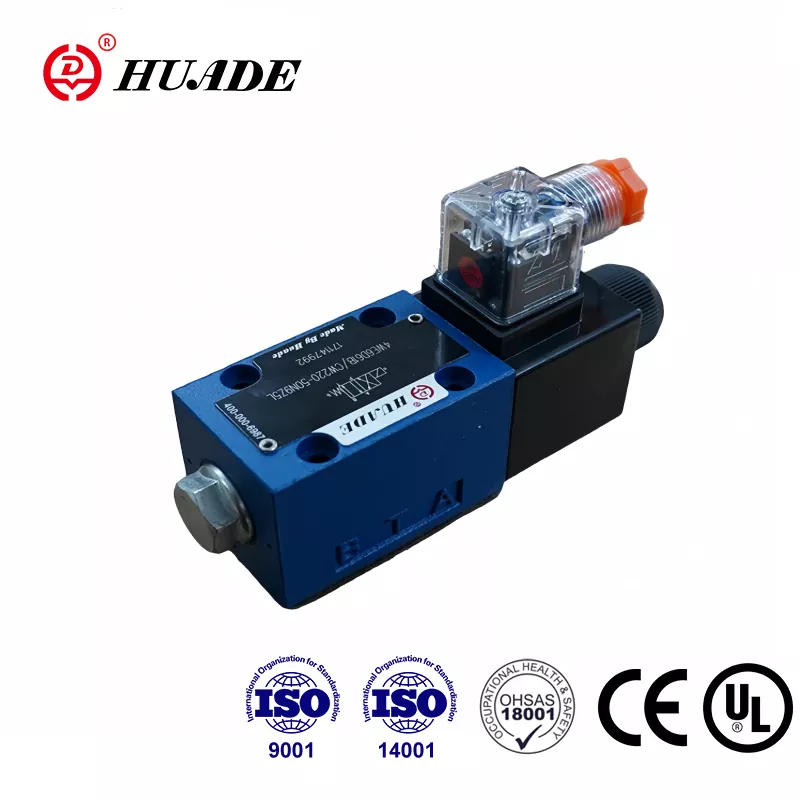

Standardizacija NG6 znači da nekoliko velikih proizvođača nudi zamjenjive alternative za regulacijski ventil Rexroth 4WE 6 D. Razumijevanje konkurentskih opcija pomaže kupcima u pregovaranju o boljim cijenama i održavanju fleksibilnosti opskrbnog lanca.
Parker Hannifin proizvodi seriju D1VW, koja se izravno natječe s 4WE 6 D. Ovi ventili zadovoljavaju iste NFPA D03 i CETOP 3 standarde za montažu sa sličnim ocjenama tlaka oko 345 bara i kapacitetom protoka do 80 litara u minuti. Parker naglašava preciznu proizvodnju i energetsku učinkovitost, nudeći brojne električne varijante uključujući ispravljene zavojnice s izmjeničnom strujom i dizajne kalema s mekim prebacivanjem.
Eaton Vickers proizvodi seriju DG4V-3, poznatu po robusnoj konstrukciji prikladnoj za teške primjene. Tablice unakrsnih referenci potvrđuju da specifični Rexroth modeli poput 4WE 6 D s OF zaporkom imaju izravne Vickersove ekvivalente kao što je DG4V-3-2N. Robna marka Vickers ima veliku reputaciju u visokotlačnim sustavima, iako su cijene često nešto više od ostalih opcija.
Kritični detalj pri unakrsnom upućivanju uključuje ocjene tlaka T priključka. Dok glavne mogućnosti radnog tlaka ostaju slične među markama, ograničenja povratnog priključka značajno se razlikuju. Standardni Rexroth 4WE 6 D dopušta 160 bara na T priključku. Parker D1VW s AC solenoidima dopušta samo povratni tlak od 103 bara, ali DC ili AC ispravljene verzije to povećavaju na 207 bara. Ako se dizajn vašeg sustava približava povratnom tlaku od 160 bara, zamjena standardnog Parker AC ventila uzrokovala bi kvarove zbog nedovoljne sposobnosti povratnog tlaka.
Ova varijacija naglašava zašto kupci ne mogu jednostavno pretpostaviti da je mehanička zamjenjivost jednaka funkcionalnoj istovjetnosti. Cjelokupne specifikacije uključujući električni tip i sve vrijednosti tlaka moraju odgovarati prije odobravanja zamjene. Odjeli nabave trebali bi održavati provjereni popis unakrsnih referenci koji prikazuje ne samo brojeve dijelova, već potvrđuje da kritični parametri odgovaraju zahtjevima primjene.
Prednost standardizacije nadilazi samo hitne zamjene. Tijekom faze projektiranja, inženjeri mogu odrediti "Rexroth 4WE 6 D ili odobreni ekvivalent", a zatim održavati odnose s više dobavljača. Ova konkurencija održava cijene razumnim i osigurava da dijelovi ostanu dostupni čak i kada se jedan proizvođač suoči s kašnjenjima u opskrbnom lancu. Ključ je unaprijed napraviti domaću zadaću kako biste provjerili što se doista kvalificira kao ekvivalent, a ne otkriti nekompatibilnost nakon instalacije.
Idemo dalje od uključivanja i isključivanja: kada razmotriti proporcionalnu kontrolu
Rexroth 4WE 6 D usmjereni regulacijski ventil nudi samo binarni rad. Potpuno se uključuje ili potpuno isključuje bez ičega između. Ovo savršeno funkcionira za mnoge primjene poput stezanja, izbacivanja dijelova ili jednostavnih ciklusa izvlačenja-uvlačenja. Međutim, moderna automatizacija sve više zahtijeva promjenjivu brzinu, glatko ubrzanje i preciznu kontrolu položaja koju on-off ventili jednostavno ne mogu pružiti.
Proporcionalni ventili poput serije Rexroth 4WRPEH popunjavaju ovu prazninu kontinuiranim mijenjanjem protoka proporcionalno električnom ulaznom signalu. Umjesto da se samo uključi ili isključi, ventilu se može naložiti protok od 25 posto, protok od 63 posto ili bilo koja druga vrijednost. To omogućuje kontrolu brzine cilindra tijekom njegovog hoda, primjenu mekog pokretanja i zaustavljanja kako bi se smanjila udarna opterećenja i postizanje glatkog gibanja u sustavima s više osi.
Serija 4WRPEH zadržava istu veličinu NG6 i uzorak montaže kao i 4WE 6 D, što je čini izravnim putem mehaničke nadogradnje. Kapacitet protoka se kreće od 4 do 40 litara u minuti, ovisno o modelu. Ventil uključuje ugrađenu elektroniku koja obrađuje upravljačke signale, daje povratnu informaciju o položaju i implementira sofisticirane upravljačke algoritme. Ovaj integrirani elektronički dizajn u oštrom je kontrastu s jednostavnim elektromagnetskim prebacivanjem 4WE 6 D.
Povratna informacija o položaju omogućuje kontrolnom sustavu da potvrdi da se kalem stvarno pomaknuo u zadani položaj. Ovo upravljanje zatvorenom petljom postiže točnost unutar frakcija milimetra, omogućujući aplikacije kao što su servo preše koje zahtijevaju preciznu kontrolu sile ili alatne strojeve koji zahtijevaju glatko oblikovanje. Električni povratni signal također omogućuje dijagnostički nadzor za otkrivanje istrošenosti ili kvara prije nego što dođe do potpunog kvara.
Moderni proporcionalni ventili uključuju digitalna komunikacijska sučelja poput IO-Linka koja ih povezuju u proizvodna okruženja Industrije 4.0. Ventil postaje pametni senzor koji pruža podatke o performansama u stvarnom vremenu, predviđanja održavanja i konfiguracijske parametre. Ovo predstavlja generacijski skok u odnosu na osnovni električni priključak 4WE 6 D razvodnog ventila.
Kada biste trebali odabrati proporcionalnu u odnosu na on-off kontrolu? Ako primjena uključuje bilo koji od ovih zahtjeva, proporcionalna kontrola zaslužuje ozbiljno razmatranje: rad s promjenjivom brzinom, glatko ubrzanje i usporavanje, povećanje tlaka za nježan kontakt s dijelovima, držanje položaja bez mehaničkih blokada ili integracija u programibilne kontrolere kretanja. S druge strane, ako jednostavno trebate pouzdanu promjenu smjera i volumen protoka ostaje konstantan tijekom rada, jednostavniji i jeftiniji 4WE 6 D ostaje bolji izbor.
Mnogi proizvođači strojeva započinju s on-off ventilima, a zatim naknadno ugrađuju proporcionalnu kontrolu kako se zahtjevi kupaca razvijaju. Mehanička kompatibilnost čini ovu nadogradnju relativno jednostavnom, iako električna integracija i podešavanje sustava zahtijevaju dodatne inženjerske napore. Planiranje moguće buduće nadogradnje projektiranjem s odgovarajućom električnom infrastrukturom i kapacitetom upravljačkog sustava štedi novac u usporedbi s kasnijim potpunim redizajnom.
Razmatranja kupnje i realnost lanca opskrbe
Stvarne cijene za regulacijski ventil Rexroth 4WE 6 D znatno variraju ovisno o specifičnom modelu, dobavljaču i tržišnim uvjetima. Novi ventili obično se kreću od 350 do 730 američkih dolara, ovisno o konfiguraciji i količini. Količinski popusti vrijede za narudžbe od deset ili više jedinica, a neki distributeri nude višestruke cijene koje smanjuju trošak po jedinici za 15 do 25 posto pri većim količinama.
Mrežna tržišta poput eBaya navode nove i rabljene ventile po različitim cijenama. Dok se rabljeni ventili mogu činiti privlačnima za uštedu troškova, povijest i unutarnje stanje ostaju nepoznati. Budući da se unutarnje propuštanje povećava s trošenjem i njegovo mjerenje zahtijeva opremu za ispitivanje protoka, rabljeni ventili nose značajan rizik osim ako prodavač ne dostavi ovjerene rezultate ispitivanja. Za kritične primjene, skromne uštede rijetko opravdavaju neizvjesnost pouzdanosti.
Ovlašteni distributeri poput [BuyRexroth.com](http://buyrexroth.com/) održavaju zalihe uobičajenih konfiguracija s uobičajenom isporukom od 28 radnih dana za standardne modele. To predstavlja otprilike šest tjedana, što se čini dugim za tako standardnu komponentu, ali odražava tekuće globalne pritiske u opskrbnom lancu koji utječu na cijeli sektor industrijske automatizacije. Manje uobičajene konfiguracije ventila ili posebne opcije poput premaza otpornih na koroziju mogu produljiti vrijeme isporuke na 12 tjedana ili više.
Ova vremena proizvodnje stvaraju prave izazove u planiranju za proizvođače opreme i odjele za održavanje. Naručivanje ventila nakon što je dizajn stroja dovršen rizikuje odgodu cijelog projekta ako isporuka potraje dulje od očekivanog. Slično tome, operacije održavanja trebale bi imati zalihe kritičnih rezervnih dijelova umjesto čekanja hitnih narudžbi tijekom kvarova. Financijske knjigovodstvene troškove zaliha treba uravnotežiti s mnogo većim troškovima zastoja u proizvodnji dok se čekaju dijelovi.
Međunarodna dostava dodaje još jedan sloj složenosti. Hidraulički ventili kvalificiraju se kao standardna industrijska roba bez posebnih izvoznih ograničenja, ali troškovi dostave i vrijeme carinjenja značajno variraju ovisno o odredištu. Naručivanje od regionalnih distributera umjesto izravne dostave iz Njemačke često osigurava bržu dostavu i jednostavniju logistiku unatoč mogućim višim jediničnim cijenama.
Ukupni trošak vlasništva daleko nadilazi nabavnu cijenu. Rad na instalaciji, integracijski inženjering, vrijeme puštanja u rad i tekuće održavanje doprinose troškovima životnog vijeka. Što je najvažnije, sustav filtracije potreban za održavanje odgovarajuće čistoće ulja često košta više tijekom deset godina od višestrukih zamjena ventila. Zanemarivanje filtracije radi uštede kratkoročnih troškova dovodi do preranog kvara ventila, stvarajući puno veće dugoročne troškove.
Kupci fokusirani samo na najnižu nabavnu cijenu često kasnije stvaraju skupe probleme. Potpuna procjena uz cijenu uzima u obzir pouzdanost dobavljača, kvalitetu tehničke podrške, dostupnost rezervnih dijelova i uvjete jamstva. Uspostavljanje odnosa s više odobrenih dobavljača pruža otpornost na neočekivane poremećaje u opskrbi uz održavanje standarda kvalitete.
Zahtjevi za održavanje i pristup za rješavanje problema
Standardni katalozi proizvoda za 4WE 6 D usmjereni regulacijski ventil pružaju specifikacije i dimenzije, ali nedostaju detaljni postupci održavanja ili vodiči za rješavanje problema. Proizvođači obično ovo operativno znanje smatraju tehničkom ekspertizom koja zahtijeva posebnu servisnu dokumentaciju.
Rexroth i HYDAC objavljuju sveobuhvatne servisne priručnike koji pokrivaju postupke rastavljanja, specifikacije ograničenja trošenja, preporučene rezervne dijelove i dijagnostičke dijagrame toka. Ovi priručnici nisu besplatno dostupni, ali ih je potrebno kupiti ili se daju korisnicima koji završe službene tečajeve. Ova politika štiti znanje proizvođača dok osigurava da osoblje koje obavlja održavanje ima odgovarajuću obuku.
Za timove za održavanje to znači da se ne možete osloniti samo na informacije iz kataloga za dijagnosticiranje problema ili planiranje popravaka. Uspostavljanje kontakta s grupom tehničke podrške proizvođača prije nego što se pojave problemi štedi vrijeme u hitnim slučajevima. Mnogi distributeri nude programe obuke koji pokrivaju više tipova ventila i pružaju praktično iskustvo s postupcima rastavljanja i testiranja.
Uobičajeni zadaci održavanja uključuju zamjenu svitka solenoida, obnovu brtve i čišćenje kalema. Dizajn mokre armature omogućuje zamjenu svitaka bez otvaranja hidrauličke šupljine rotiranjem svitka za 90 stupnjeva i njegovim podizanjem. Ovaj petominutni postupak ne zahtijeva drenažu tekućine ili smanjenje tlaka u sustavu. Nove brtve i očišćeni kalem mogu vratiti performanse kao nove na ventile koji pokazuju povećano unutarnje curenje, pod uvjetom da istrošenost nije otvorila zazore izvan specifikacije.
Sustavno dijagnosticiranje problema s ventilom izbjegava izgubljeni trud na nasumičnoj zamjeni dijelova. Ako se ventil ne uspije pomaknuti, prvo provjerite da električna energija dolazi do zavojnice s odgovarajućim naponom. Provjerite otpor svitka ohmmetrom kako biste potvrdili da namot nije pregorio. Ako električne provjere prođu, sumnja se na probleme s hidraulikom. Kontaminirano ulje moglo je uzrokovati zapinjanje kalema, što zahtijeva rastavljanje i čišćenje. Nizak dovodni tlak može dovesti do nedovoljnog upravljačkog tlaka za pomicanje kalema protiv sila opterećenja.
Električno ispitivanje zahtijeva poznavanje specifikacije otpora zavojnice, koja se pojavljuje u detaljnim podatkovnim listovima, ali ne iu osnovnim katalozima. Tipične istosmjerne zavojnice mjere 15 do 40 ohma, ovisno o nazivnom naponu. Zavojnice izmjenične struje pokazuju mnogo niži otpor, često 5 do 15 ohma, budući da se oslanjaju na induktivitet, a ne na čisti otpor za ograničenje struje. Otvoreni krug ukazuje na pregorjelu zavojnicu, dok vrlo nizak otpor ukazuje na kratki spoj namota.
Smjernice za primjenu u stvarnom svijetu
Industrijske preše predstavljaju klasičnu primjenu za regulacijski ventil 4WE 6 D. Ventil kontrolira produljenje cilindra za primjenu sile pritiska i povlačenje za otpuštanje. Ventil za smanjenje tlaka ograničava maksimalnu silu, dok ventil za usmjeravanje jednostavno upravlja smjerom. Ova jednostavna kontrola dovoljna je za mnoge operacije prešanja gdje sila i brzina ostaju konstantne.
Strojevi za injekcijsko prešanje koriste višestruke ventile za usmjeravanje, uključujući modele 4WE 6 D za kontrolu steznih cilindara, klinova za izbacivanje i izvlačenja jezgre. Ove funkcije zahtijevaju pouzdanu kontrolu smjera s minimalnim curenjem kako bi se izbjegli problemi s kvalitetom dijelova. Sposobnost ventila da radi na 315 bara prilagođava se velikim silama stezanja potrebnim za velike kalupe.
Mobilna hidraulička oprema poput bagera i dizalica koristi usmjerne ventile u cijelom sustavu. 4WE 6 D često služi kao pilot ventil koji dovodi pilot tlak do mnogo većih glavnih regulacijskih ventila u operaterovoj konzoli. Ova arhitektura omogućava rukovatelju lagane i brze kontrole dok glavni ventili upravljaju velikim protokom koji pokreće cilindre grane, strijele i žlice. Kompaktna veličina NG6 lako se uklapa u razvodnike pilot ventila koji služe za više funkcija.
Automatizacija montažne trake često koristi 4WE 6 D ventile za prijenos dijelova, stezanje i prešanje. Brzo vrijeme odziva podržava stope ciklusa od nekoliko operacija u minuti. Očekivani dug životni vijek pokazao se važnim jer kvar ventila na automatiziranoj liniji zaustavlja proizvodnju što utječe na više nizvodnih stanica.
Svaka od ovih primjena zahtijeva pozornost na specifične detalje izvan osnovnih specifikacija. Upravljanje prešom zahtijeva pažljivo dimenzioniranje ventila za smanjenje tlaka radi zaštite alata. Strojevi za kalupljenje zahtijevaju rješavanje visokih toplinskih opterećenja zbog kontinuiranog ciklusa. Mobilna oprema suočava se s udarima, vibracijama i ekstremnim temperaturama koje predstavljaju izazov za pouzdanost ventila. Automatizirani sustavi trebaju integraciju s programabilnim kontrolerima i sigurnosnim krugovima. 4WE 6 D pruža sposobnu osnovu, ali uspijeva samo kada kompletan dizajn sustava odgovara ovim zahtjevima specifičnim za aplikaciju.
Donošenje odluke o odabiru
Odabir regulacijskog regulacijskog ventila Rexroth 4WE 6 D počinje provjerom da ispunjava osnovne zahtjeve. Tlak u sustavu mora ostati na ili ispod 350 bara, zahtjev za protokom ne smije premašiti 80 litara u minuti za DC solenoide ili 60 litara u minuti za AC verzije, a tlak u povratnom vodu mora ostati ispod 160 bara, uključujući skokove tlaka.
Električne specifikacije moraju se uskladiti s dostupnim izvorima napajanja. Dok je 24-voltni DC postao gotovo univerzalan u modernim industrijskim kontrolama, starija oprema može zahtijevati 110 ili 230-voltne AC verzije. Potvrdite da tolerancija napona ostaje unutar plus ili minus 10 posto da biste izbjegli probleme s pouzdanošću u objektima s marginalnom kvalitetom električne energije.
Uvjeti okoline određuju odabir materijala za brtvljenje. Standardna nitrilna guma radi od minus 30 do plus 80 stupnjeva Celzijusa s naftnim uljima. Primjena na visokim temperaturama iznad 80 stupnjeva zahtijeva brtve od fluoroelastomera. Tekućine na bazi vode zahtijevaju posebne spojeve za brtvljenje koji su otporni na različita kemijska okruženja. Slično, provjerite zadovoljava li hidraulička tekućina standarde DIN 51524 ili se posavjetujte s proizvođačem u vezi alternativnih tekućina.
Razmatranja ugradnje uključuju i sučelje ventila i orijentaciju solenoida. Osigurajte da montažna površina pruža ravnu brtvenu ravninu s odgovarajućim momentom zavrtnja i O-prstenastim brtvama. Planirajte električno usmjeravanje kako biste iskoristili prednost zakretnog solenoida, postavljajući konektor na mjesto gdje je ožičenje prikladno i zaštićeno od mehaničkih oštećenja.
Odluka između standardne inačice s povratnom oprugom i zaporne verzije ovisi o radnom ciklusu i dostupnosti energije. Zaustavni ventili štede energiju u primjenama gdje se položaj ventila rijetko mijenja i mora se držati dulje vrijeme. Povratni opružni ventili pružaju jasnije načine kvara jer ih gubitak snage vraća u definirano sigurno stanje.
Za aplikacije koje zahtijevaju promjenjivu kontrolu brzine, glatko ubrzanje ili povratnu informaciju o položaju, ograničenja 4WE 6 D postaju očita. Ovo signalizira kada treba razmotriti proporcionalne ventile unatoč višoj cijeni i složenosti. Odluka često ovisi o tome treba li aplikacija doista modulaciju ili postiže li on-off kontrola s odgovarajućim dizajnom kruga tražene rezultate.
Osim samog ventila, uspjeh ovisi o pravilnom dizajnu sustava. Dimenzionirajte hidrauličku pogonsku jedinicu da osigura odgovarajući protok pri potrebnom tlaku uz razumno stvaranje topline. Ugradite filtraciju u skladu sa zahtjevima ISO 4406 klase 20/18/15. Dizajnirajte povratne vodove kako biste minimalizirali povratni pritisak na T priključku. Uključite zaštitu od rasterećenja tlaka i pravilno ispiranje sustava tijekom početnog pokretanja kako biste uklonili kontaminaciju sklopa.
Zaključak i strateške preporuke
Smjerni regulacijski ventil Rexroth 4WE 6 D ostaje industrijski standard iz dobrih razloga. Njegova visokotlačna sposobnost, standardizirana sučelja i dokazana pouzdanost čine ga dobrim izborom za srednje do visokotlačne hidrauličke sustave koji zahtijevaju pouzdanu kontrolu smjera. Globalno prihvaćanje standarda za montažu NG6 osigurava fleksibilnost opskrbnog lanca kroz više kvalificiranih dobavljača.
Međutim, uspješna primjena zahtijeva poštivanje ograničenja ventila i održavanje potrebne hidrauličke okoline. Ograničenje tlaka T priključka od 160 bara nije prijedlog, već čvrsta granica koja uzrokuje kvarove kada se prekorači. Inženjeri moraju pažljivo analizirati dinamiku povratnog voda, posebno u sustavima s više ventila koji dijele zajedničke povratne grane.
O čistoći hidrauličke tekućine jednako se ne može pregovarati. Zadovoljavanje ISO 4406 klase 20/18/15 zahtijeva ulaganje u odgovarajuću filtraciju i tekuće održavanje. To predstavlja najveći životni trošak povezan s ventilom i zaslužuje odgovarajući proračunski prioritet. Ušteda novca na filtraciji stvara puno veće troškove zbog preuranjene zamjene ventila i neočekivanih zastoja.
Iskorištavanje prednosti standardizacije znači održavanje odobrenih popisa unakrsnih referenci s provjerenim specifikacijama. Mehanička zamjenjivost NG6 ventila među markama osigurava otpornost opskrbnog lanca samo kada su zamjene tehnički potvrđene, a ne pretpostavljene. Obratite posebnu pozornost na vrijednosti tlaka T priključka kada uspoređujete alternative.
Za nove dizajne strojeva, razmotrite zadovoljava li on-off kontrola doista sadašnje i buduće potrebe. 4WE 6 D dobro služi u primjenama gdje je dovoljna promjena smjera i konstantan protok. Kada promjenjiva brzina, glatko kretanje ili integrirana dijagnostika postanu zahtjevi, tehnologija proporcionalnog ventila pruža mogućnosti vrijedne dodatnog ulaganja.
Ventil predstavlja zrelu tehnologiju s jasnim razumijevanjem mogućnosti i ograničenja. Uspjeh dolazi iz poštivanja tih granica, ispravnog održavanja hidrauličkog okruženja i usklađivanja mogućnosti ventila sa zahtjevima primjene. Ako se koristi na odgovarajući način, 4WE 6 D usmjereni regulacijski ventil pruža godine pouzdane usluge u zahtjevnim industrijskim primjenama.
