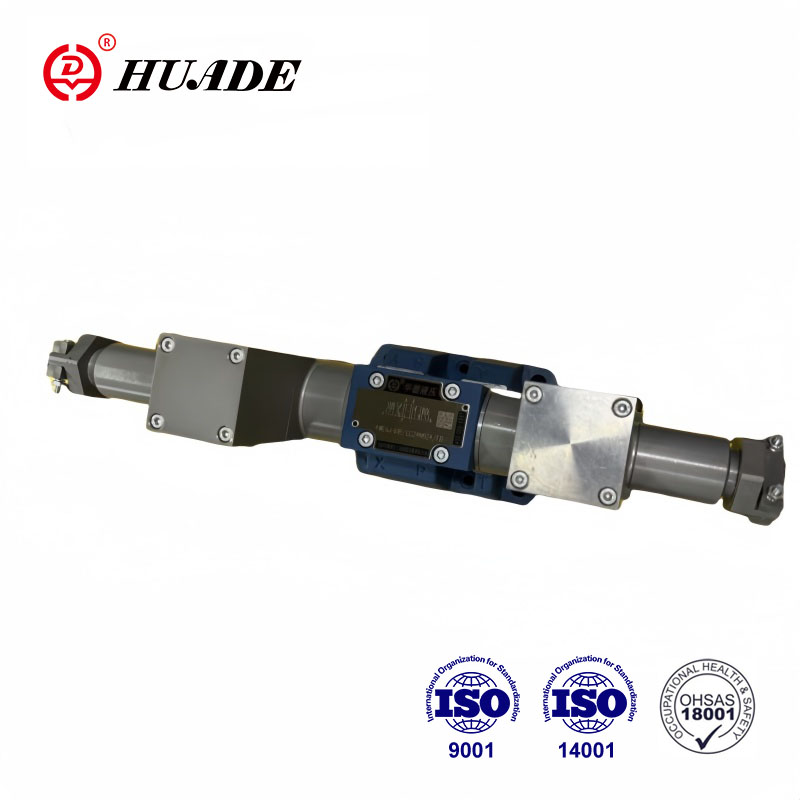

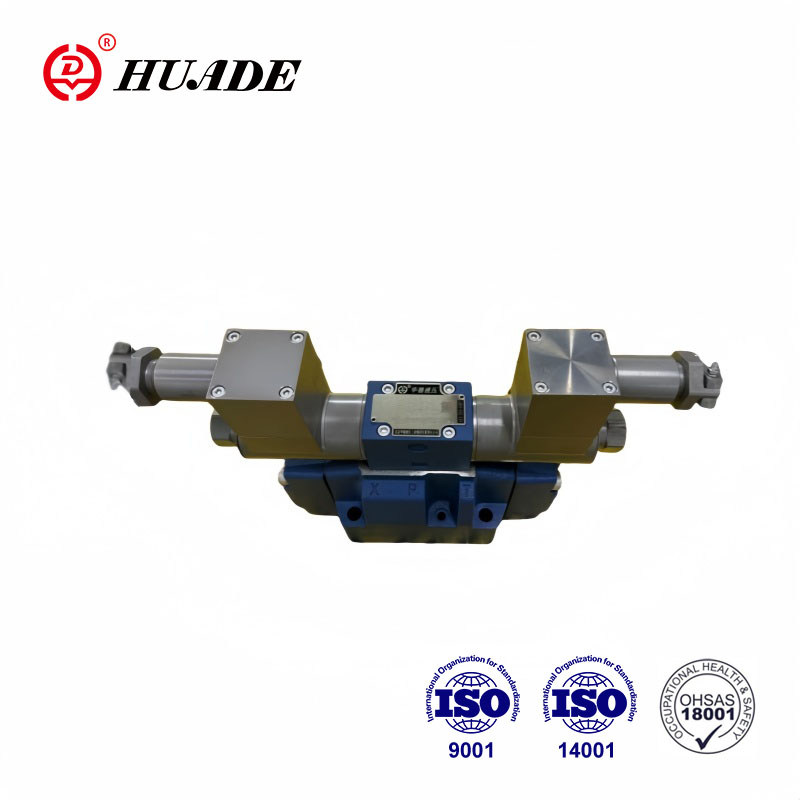

Huadeovi hidraulički ventili otporni na eksploziju imaju poseban dizajn i tehnologiju proizvodnje, koristeći visokokvalitetne materijale otporne na koroziju. Ventil otporan na eksploziju serije WE10 naširoko se koristi na mjestima s opasnostima od eksplozije kao što su rudarstvo, ugljena i kemijska industrija. Huade je pouzdan nacionalni brend u Kini. Tvornica ima naprednu proizvodnu tehnologiju i opremu za testiranje te posvećuje veliku pažnju kvaliteti proizvoda.
| Tehnički podaci | ||
| Položaj za fiksiranje | Neobavezno | |
| Raspon temperature okoline (℃) | -30 do +50 (NBR brtva) | |
| -20 do +50 (FKM brtva) | ||
| Težina | Jedan solenoid (kg) | 5.9 |
| Dvostruki solenoidi (kg) | 8.9 | |
| Maks. radni tlak | Otvor P, A, B (bar) | 350 |
| Otvor T (bar) | 210 | |
| kada radni tlak premaši dopuštenu vrijednost, simbol kalema A i B moraju otvoriti otvor T za pražnjenje | ||
| Maks. protok (L/min) | 120 | |
| Presjek protoka (prebacivanje neutralnog položaja) | Verzija V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Verzija W (mm2) | 2,5 (A/B→T) | |
| Verzija Q (mm2) | 5,5 (A/B →T) | |
| tekućina | Mineralno ulje pogodno za NBR i FKM brtvu | |
| Fosfatni ester za FKM brtvu | ||
| Raspon temperature tekućine (℃) | -30 do +80 (NBR brtva) | |
| -20 do +80 (FKM brtva) | ||
| Raspon viskoznosti mm2/s | 2,8 do 500 | |
| Stupanj kontaminacije | Najveći dopušteni stupanj kontaminacije tekućine: Klasa 9. NAS 1638 ili 20/18/15, ISO4406 | |
| Električni podaci | ||
| Vrsta napona | DC | |
| Raspoloživi napon (V) | 12, 24, 36, 110 | |
| Tolerancija napona (nazivni napon) % | -15 do +10 | |
| Potrošnja energije (W) | 35 | |
| Radni ciklus | Stalan | |
| Uklopno vrijeme U skladu s ISO 6403 | UKLJUČENO (ms) | 45 do 60 |
| ISKLJUČENO (ms) | 20 do 30 | |
| Preklopna frekvencija (puta/h) | Do 15000 | |
| Klasa zaštite prema DIN 40050 | IP65 | |
| Maks. temperatura zavojnica (℃) | +150 | |
Značajke:
▶Klazni ventil smjera rada elektromagneta otpornog na eksploziju s izravnim upravljanjem koristi se kao standard
▶DIN24 340 A tip na montažnoj površini ISO 4401
▶Mokri istosmjerni solenoid za zaštitu od eksplozije
▶90° rotirajući solenoid za zaštitu od eksplozije
▶Tlačno nepropusnu komoru ne treba otvarati kada se zavojnica mijenja
Primjena:
Protueksplozijski ventil tipa WE je usmjereni ventil solenoida za zaštitu od eksplozije koji se koristi za kontrolu pokretanja, zaustavljanja i smjera protoka uljne tekućine.
Smjerni regulacijski ventili sastoje se od kućišta (1), jednog ili dva solenoida (2), upravljačkog kalema (3) i jedne ili dvije povratne opruge (4). U stanju bez napona upravljački kalem (3) se drži u neutralnom ili početnom položaju pomoću povratnih opruga (4) (osim za impulsne kalemove). Upravljački kalem (3) pokreće se preko solenoida s mokrim klinom (2).
Kako bi se zajamčio zadovoljavajući rad, potrebno je osigurati da je tlačna komora solenoida napunjena uljem.
Kontrolni kalem (3) se pomiče u očekivani položaj solenoidom (2) i potisnom šipkom (5), i
ovo daje slobodan protok od P do A i B do T ili P do B i A do T.
Kada je solenoid za zaštitu od eksplozije (2) isključen, element upravljačkog ventila (3) se gura
u početni položaj povratnom oprugom (4).
Struktura elektromagnetskog ventila zaštićenog od eksplozije WE10
Simboli
