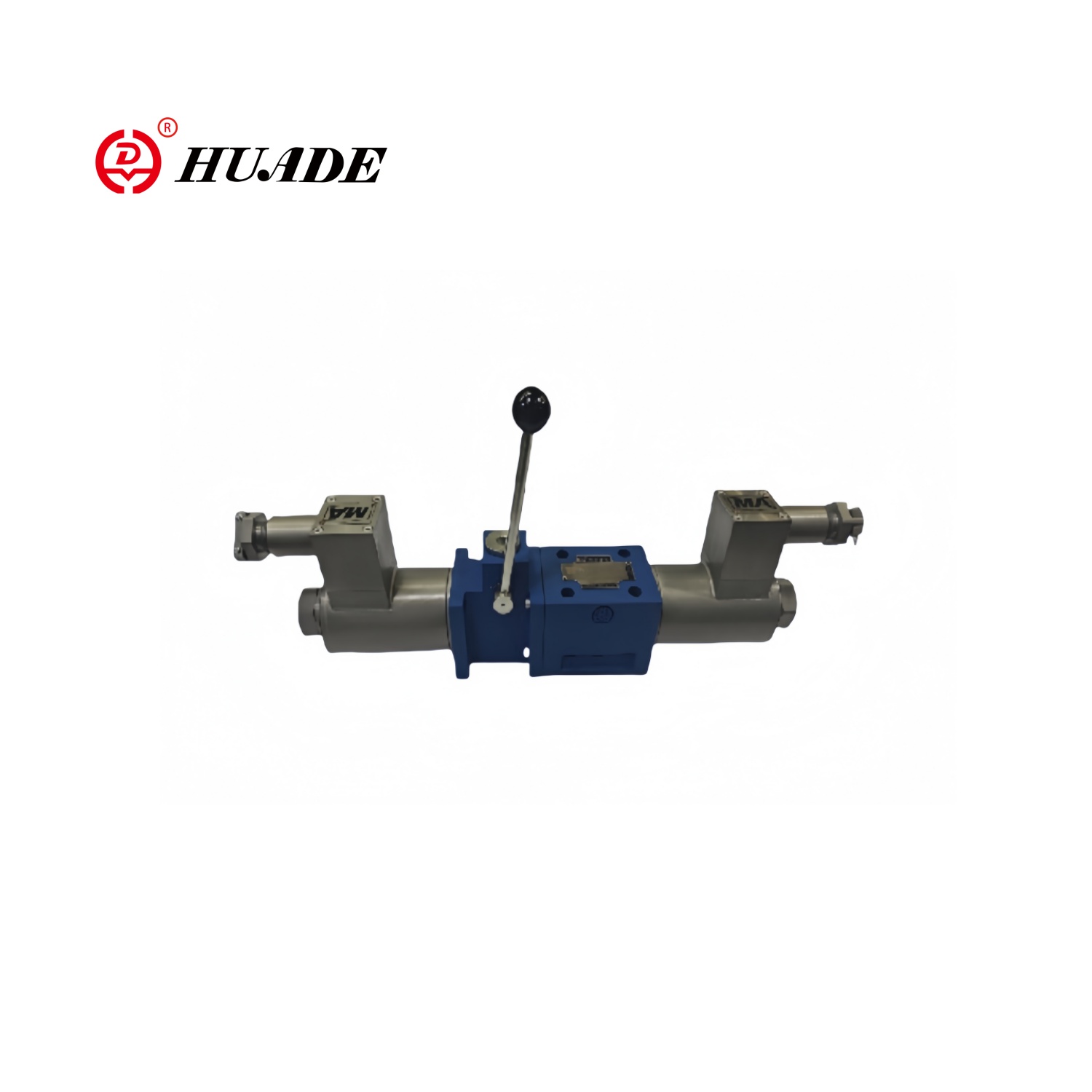

Eksplozija otporan na magnetsku ventil s ručicom 4WEM6

Solenoidni ventil otporan na eksploziju s ručicom 4WEM6 je dvostruki funkcionalni upravljački ventil s upravljanjem solenoidom i ručnim hitnim slučajevima. Solenoidni ventil otporan na eksploziju 4WEM6 se široko koristi u industrijskim hidrauličkim i pneumatskim sustavima koji zahtijevaju pouzdanu kontrolu usmjerenog upravljanja i rukovanje greškama u hitnim slučajevima.

Eksplozija otporan na magnetni ventil 4WEM6 s ručicom prihvaća tijelo ventila od nehrđajućeg čelika ili bakrene legure, što je otporno na koroziju i otporan na visoke tlake. Kada se koristi, u slučaju nestanka napajanja, kvara zavojnice ili automatskog kvara sustava, ventil može izravno upravljati ručkom kako bi se osigurala sigurnost sustava.

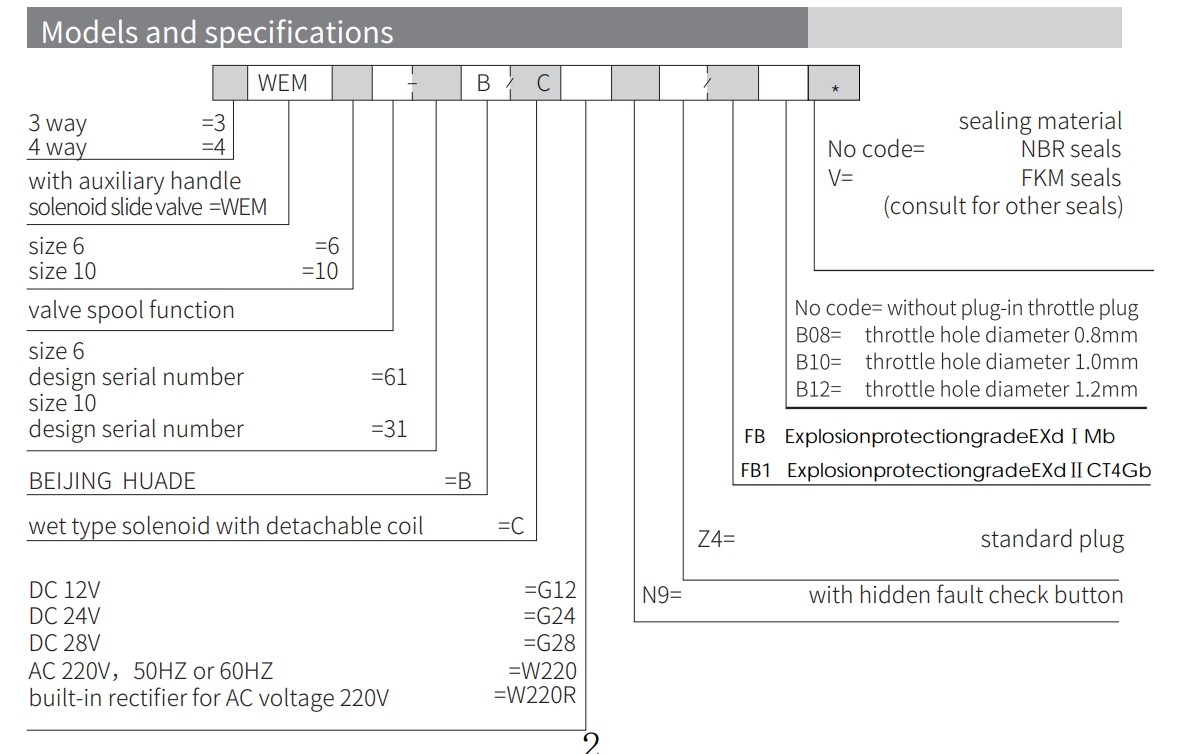

Parametar proizvoda solenoidnog ventila otpornog na eksploziju s ručicom 4WEM6

Značajka proizvoda i primjena solenoidnog ventila otpornog na eksploziju s ručicom 4WEM6

Značajke:

▶ Otvaranje, zatvaranje i smjer protoka kontroliranog solenoidom i ručnim

▶ Solenoid mokrog-pina s odvojivim zavojnicama

▶ Solenoid se može okretati za 90 °

▶ Ugradnja podloge

Prijava:

4WEM6 solenoidni ventil otporan na eksploziju s ručicom široko se koristi u petrokemijskom, prirodnom plinu i gorivom plinu, farmaceutskom i prevlačenom okruženju, rudarstvu i prašini, vojnoj i zrakoplovnoj industriji.

Odjeljak i simbol solenoidnog ventila otpornog na eksploziju s ručicom 4WEM6

Smjerni ventil tipa WEMM je usmjereni ventil za kalem koji upravlja solenoidom i radnom ručkom. Kontrolira otvaranje, zatvaranje i smjer protoka protoka tekućine.

Sastoji se uglavnom od tijela ventila (1), jednog ili dva solenoida (2), kalema za ventil (3), resetiranog opruge (4) i uređaja za ručno upravljanje.

Malenoidni rad:

Kad nema snage, kalem ventila (3) nalazi se u neutralnom ili originalnom položaju pod djelovanjem povratne opruge. Kad sila solenoida (2) djeluje na kalem ventila (3), ona se gura iz položaja odmora u položaj terminala. Na taj se način tlačno ulje provodi od p do a i b do t, ili od p do b i od A do T. Nakon što se solenoid (2) isključi, povratna opruga (4) vraća kalem ventila (3) u prvobitni položaj.

Operacija pomoćne ručke:

Kad solenoid nije energičan, kalem ventila (3) može se pomicati upravljanjem pomoćnom ručkom. Okrenite pomoćnu ručicu (5) udesno, tako da radna sila prolazi kroz rotirajuću osovinu (6). Jezgra kugličnog ventila (7) i vodilica (8) djeluju na kalem ventila (3), uzrokujući da se pomakne ulijevo. Kada je pomoćna ručka (5). Kada se vratite u nulti položaj, kalem ventila (3) vraća se u izvorni položaj pod djelovanjem povratne opruge (9).

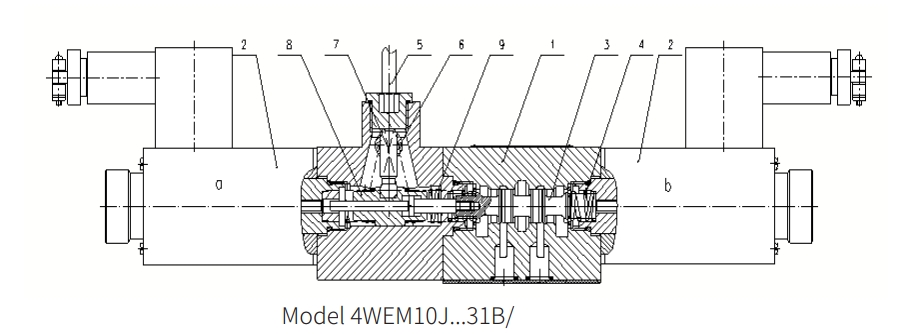

Struktura Eksplozija otporan na magnetsku ventil s ručicom 4WEM6

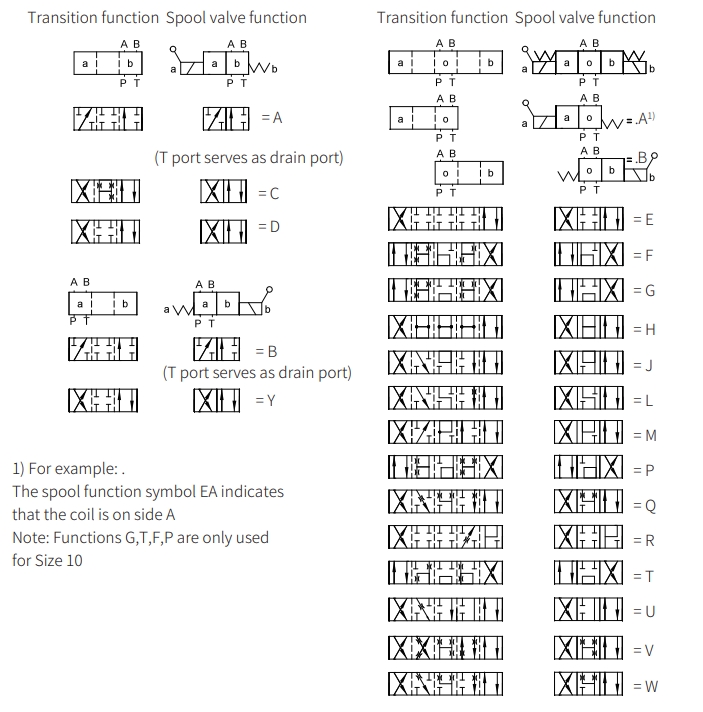

Simboli Eksplozija otporan na magnetsku ventil s ručicom 4WEM6
