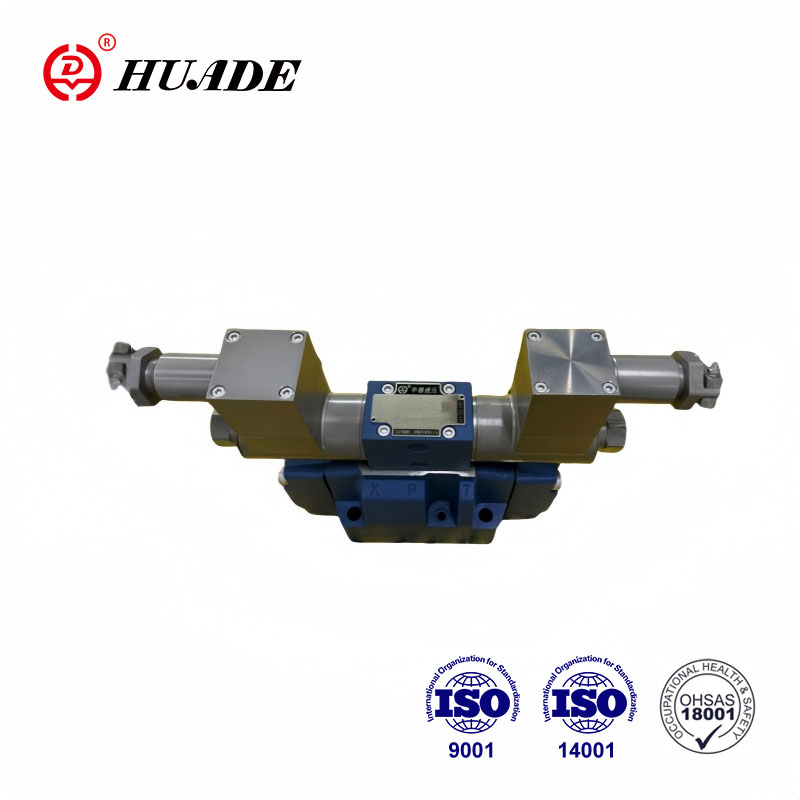

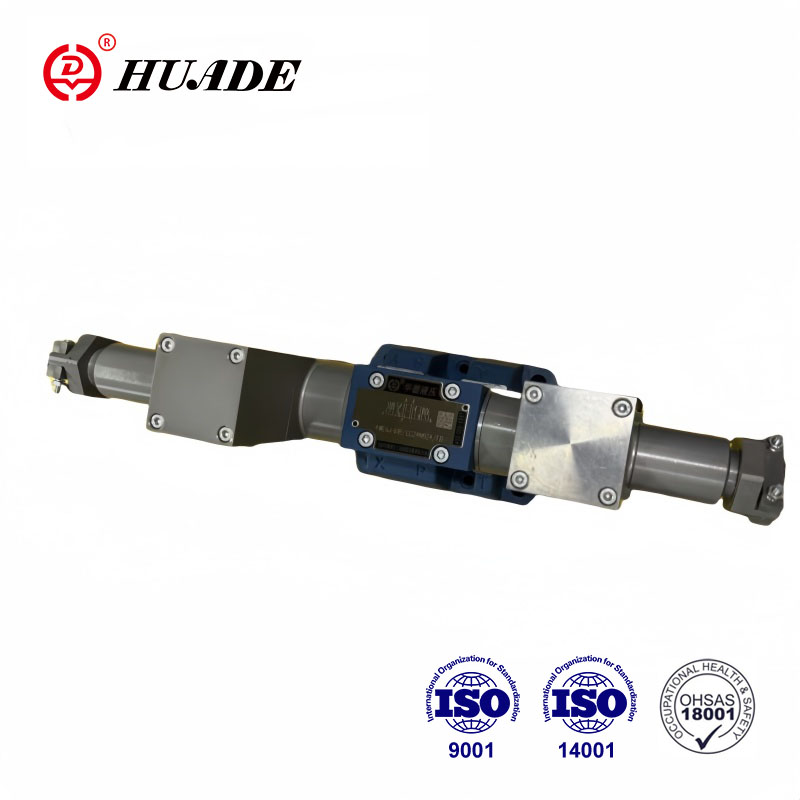

Elektromagnetski usmjereni ventil otporan na eksploziju je uređaj koji kontrolira smjer protoka tekućine putem elektromagnetske sile. Serija WE6 otporna na eksploziju ima poseban dizajn otporan na eksploziju kako bi se osiguralo da neće izazvati iskre ili visoke temperature u zapaljivim i eksplozivnim okruženjima, čime se izbjegavaju eksplozije. Ovaj solenoidni ventil otporan na eksploziju uglavnom se koristi za kontrolu smjera protoka tekućina u hidrauličkim ili pneumatskim sustavima kako bi se zadovoljile potrebe različitih radnih uvjeta.
|
tehničkih podataka |
||
|
Položaj za fiksiranje |
Neobavezno | |
| Raspon temperature okoline (℃) | -30 do +50 (NBR brtva) | |
| -20 do +50 (FKM brtva) | ||
| Težina | Jedan solenoid (kg) | 2.6 |
| Dvostruki solenoidi (kg) | 4.3 | |
| Maks. radni tlak | Otvor P, A, B (bar) | 350 |
| Otvor T (bar) | 210 | |
| kada radni tlak premaši dopuštenu vrijednost, simbol kalema A i B moraju otvoriti otvor T za pražnjenje | ||
| Maks. protok (L/min) | 80 | |
| Presjek protoka (prebacivanje neutralnog položaja) | Verzija Q (mm2) | Oko 6% nazivne površine |
| Verzija W (mm2) | Oko 3% nazivne površine | |
| tekućina | Mineralno ulje pogodno za NBR i FKM brtvu | |
| Fosfatni ester za FKM brtvu | ||
| Raspon temperature tekućine (℃) | -30 do +80 (NBR brtva) | |
| -20 do +80 (FKM brtva) | ||
| Raspon viskoznosti mm2/s | 2,8 do 500 | |
| Stupanj kontaminacije | Najveći dopušteni stupanj kontaminacije tekućine: Klasa 9. NAS 1638 ili 20/18/15, ISO4406 | |
| Električni podaci | ||
| Vrsta napona | DC | |
| Raspoloživi napon (V) | 12, 24, 36, 110 | |
| Dopušteni napon (odstupanje) % | -15 do +10 | |
| Ulazna snaga (W) | 30 | |
| Način rada solenoida | Kontinuirani rad | |
| Uklopno vrijeme U skladu s ISO 6403 | UKLJUČENO (ms) | 25 do 45 |
| ISKLJUČENO (ms) | 10 do 25 | |
| Preklopna frekvencija (puta/h) | Do 15000 | |
| Maks. temperatura zavojnica (℃) | +150 | |
Značajke:
▶Usmjerni ventil za zaštitu od eksplozije s izravnim upravljanjem koristi se kao standardni tip
▶DIN24 340 A tip na montažnoj površini ISO 4401
▶Mokri istosmjerni solenoid za zaštitu od eksplozije
▶90° rotirajući solenoid za zaštitu od eksplozije
▶Tlačno nepropusnu komoru nije potrebno otvarati kada se zavojnica treba zamijeniti
Primjena:
Elektromagnetski usmjereni ventili otporni na eksploziju naširoko se koriste u području petrokemije. U petrokemijskoj industriji uglavnom se koriste za kontrolu smjera protoka zapaljivih i eksplozivnih medija kao što su nafta i prirodni plin.
Smjerni regulacijski ventil tipa WE je usmjereni ventil solenoida za zaštitu od eksplozije koji se koristi za kontrolu pokretanja, zaustavljanja i smjera protoka uljne tekućine.
Smjerni regulacijski ventili sastoje se od kućišta (1), jednog ili dva solenoida (2), regulacijskog kalema (3) i jedne ili dvije povratne opruge (4).
U stanju bez napona upravljački kalem (3) se drži u neutralnom ili početnom položaju pomoću povratnih opruga (4) (osim za impulsne kalemove). Upravljački kalem (3) pokreće se preko solenoida s mokrim klinom (2).
Kako bi se zajamčio zadovoljavajući rad, potrebno je osigurati da je tlačna komora solenoida napunjena uljem.
Upravljački kalem (3) se pomiče u očekivani položaj solenoidom (2) i potisnom šipkom (5), što daje slobodan protok od P prema A i B prema T ili P prema B i A prema T.
Kada je protueksplozijski solenoid (2) isključen, regulacijski ventil (3) se reset oprugom (4) gura u početni položaj.
Tip 4WE6...61B/O.. (ograničeno na funkcije A, C i D).
Ovaj tip sadrži 2 preklopna položaja i 2 usmjerena regulacijska ventila bez solenoida za zaštitu od eksplozije mehanizma za lociranje.
Tip 4WE6...61B/0F... pulsni ventil (ograničeno na funkcije A, C i D).
Sadrži 2 preklopna položaja, 2 solenoida za zaštitu od eksplozije i 1 smjerni regulacijski ventil s mehanizmom za lociranje. 2 preklopna položaja su odvojeno fiksirana, tako da nije potrebno stalno elektrificirati solenoid za zaštitu od eksplozije.
Prigušnica patrone
Uložak prigušnice je neophodan jer stvarni protok može biti veći od ograničenja performansi ventila tijekom procesa prebacivanja. Ovaj uložak prigušnice je umetnut u P kanal upravljačkog ventila.
Struktura elektromagnetskog ventila otpornog na eksploziju serije WE6
Simboli
