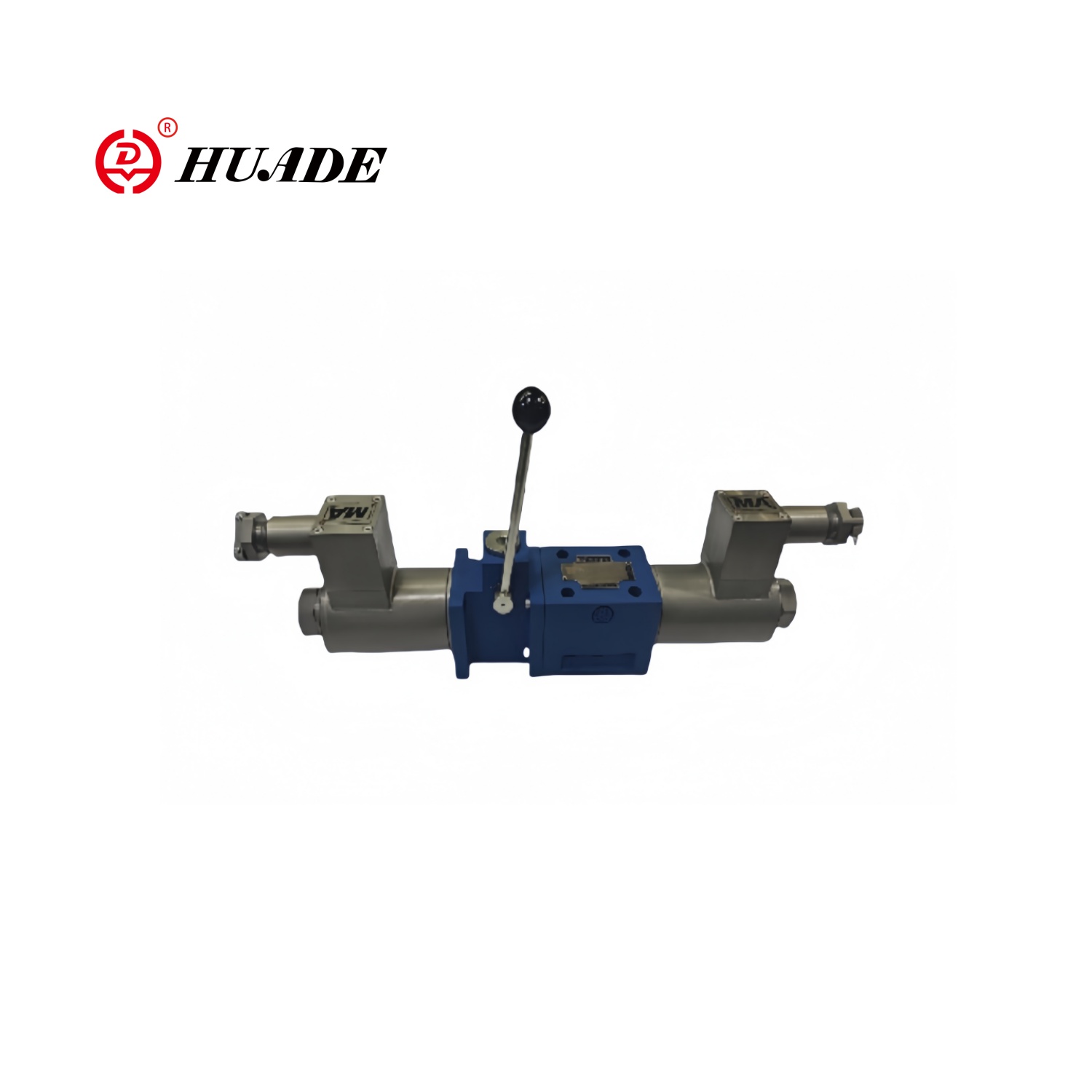

Eksplozija otporan na magnetni ventil s ručicom 4WEM10

Solenoidni ventil otporan na eksploziju s ručkom za hitne slučajeve 4WEM10 je industrijski ventil posebno dizajniran za zapaljivo i eksplozivno okruženje. Uobičajeni napon solenoidnog ventila 4WEM10 je 24VDC ili 220VAC, a zavojnica otporna na eksploziju mora se podudarati s napajanjem na licu mjesta. Kad automatska kontrola ne uspije, ručka za hitne slučajeve može se brzo odsjeći ili otvoriti ventil kako bi se spriječilo curenje ili eksplozija.

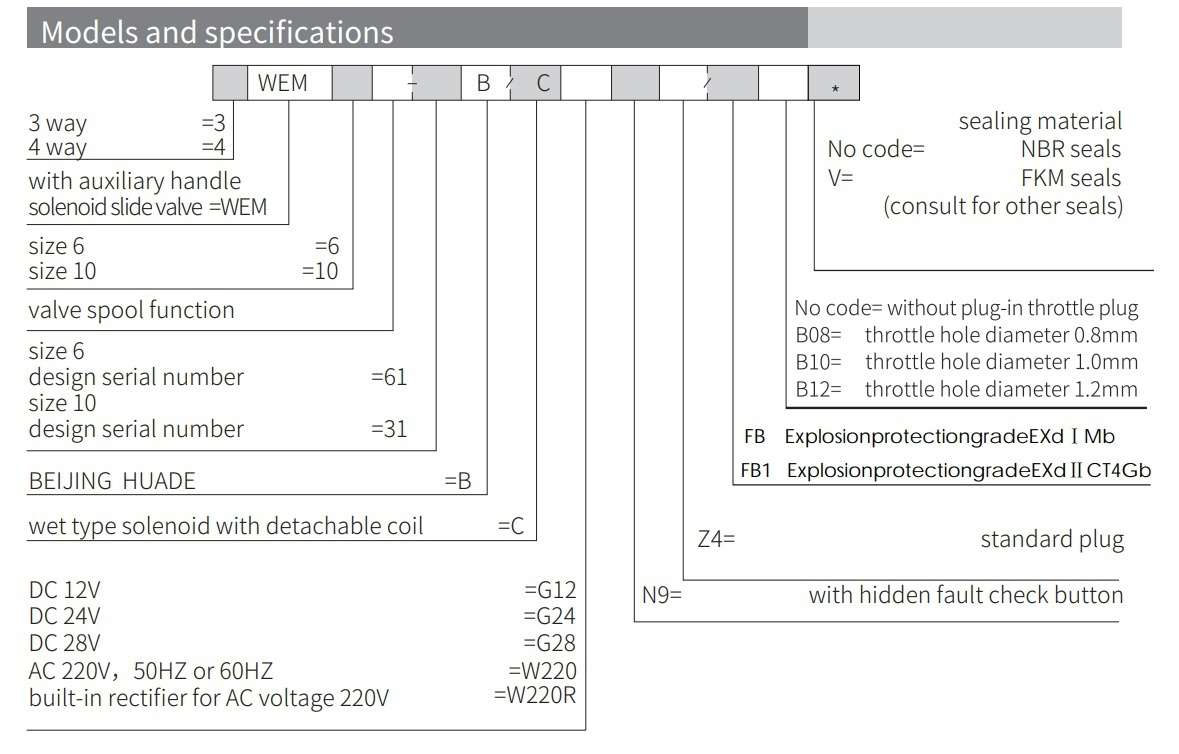

Parametar proizvoda solenoidnog ventila otpornog na eksploziju s ručicom 4WEM10

Značajka proizvoda i primjena solenoidnog ventila otpornog na eksploziju s ručicom 4WEM10

Značajke:

▶ Veličina 6 do 10

▶ Maksimalni radni tlak 350 bara

▶ Maksimalna brzina radnog protoka 120 l/min

▶ Otvaranje, zatvaranje i smjer protoka kontroliranog solenoidom i ručnim

▶ Solenoid mokrog-pina s odvojivim zavojnicama

▶ Solenoid se može okretati za 90 °

▶ Ugradnja podloge

Prijava:

Ventil za usmjeravanje solenoida s ručkom za hitne slučajeve 4WEM10 se široko koristi u cjevovodnim sustavima rafinerija i kemijskih postrojenja, distribucijskim stanicama plina, uvoznim i izvoznim cjevovodima spremnika za skladištenje LNG -a, sustavima za vađenje plina u ugljenu i podzemnim ventilacijskim cjevovodima.

Odjeljak i simbol solenoidnog ventila otpornog na eksploziju s ručicom 4WEM10

Smjerni ventil tipa WEMM je usmjereni ventil za kalem koji upravlja solenoidom i radnom ručkom. Kontrolira otvaranje, zatvaranje i smjer protoka protoka tekućine.

Solenoidni ventil otporan na eksploziju s ručicom 4WEM10 uglavnom se sastoji od tijela ventila (1), jednog ili dva solenoida (2), kalema ventila (3), resetiranog opruge (4) i uređaja za ručno upravljanje.

Malenoidni rad:

Kad nema snage, kalem ventila (3) nalazi se u neutralnom ili originalnom položaju pod djelovanjem povratne opruge. Kad sila solenoida (2) djeluje na kalem ventila (3), ona se gura iz položaja odmora u položaj terminala. Na taj se način tlačno ulje provodi od p do a i b do t, ili od p do b i od A do T. Nakon što se solenoid (2) isključi, povratna opruga (4) vraća kalem ventila (3) u prvobitni položaj.

Operacija pomoćne ručke:

Kad solenoid nije energičan, kalem ventila (3) može se pomicati upravljanjem pomoćnom ručkom. Okrenite pomoćnu ručicu (5) udesno, tako da radna sila prolazi kroz rotirajuću osovinu (6). Jezgra kugličnog ventila (7) i vodilica (8) djeluju na kalem ventila (3), uzrokujući da se pomakne ulijevo. Kada je pomoćna ručka (5). Kada se vratite u nulti položaj, kalem ventila (3) vraća se u izvorni položaj pod djelovanjem povratne opruge (9).

Struktura Eksplozija otporan na magnetni ventil s ručicom 4WEM10

Simboli Eksplozija otporan na magnetni ventil s ručicom 4WEM10
