Ako radite s hidrauličkim sustavima, vjerojatno ste čuli za regulacijski ventil Rexroth 4WE 6 J. Ovaj je ventil jedna od najpouzdanijih komponenti u industrijskoj hidraulici, a razumijevanje kako radi može vam pomoći u donošenju boljih odluka za vašu opremu.
4WE 6 J proizvodi Bosch Rexroth, tvrtka poznata po kvalitetnim hidrauličkim dijelovima. Ovaj posebni ventil kontrolira smjer protoka tekućine u hidrauličkim sustavima. Zamislite to kao kontrolora prometa za hidraulično ulje, koji ga usmjerava kamo treba ići kako bi strojevi ispravno radili.
Ono što 4WE 6 J čini posebnim
Smjerni regulacijski ventil 4WE 6 J za Rexroth ističe se svojim dizajnom. To je solenoidni ventil, što znači da koristi elektromagnete za promjenu položaja. Kada pošaljete električni signal ventilu, on pomiče unutarnje dijelove koji mijenjaju mjesto na kojem ulje teče.
Ovaj ventil ima konfiguraciju 4/3. "4" znači da ima četiri priključka gdje se spajaju hidraulični vodovi. "3" znači da ima tri položaja u koja se može pomaknuti. U središnjem položaju svi su priključci zatvoreni. Ovo je važno za sigurnost jer kada se ventilu ne kaže što treba učiniti, on blokira sav protok i drži sve zaključano na mjestu.
Ventil koristi opruge za automatski povratak u ovaj središnji položaj. Kada isključite električni signal, opruge guraju unutarnji kalem natrag u sredinu. Ovaj dizajn s oprugom je pouzdan i testiran na tisućama strojeva tijekom mnogo godina.
Kako radi "J" kalem
Slovo "J" u nazivu govori vam o vrsti kalema unutar ventila. Različita slova znače različite obrasce protoka, a J kalem ima specifičnu svrhu. U središnjem položaju sva četiri priključka su blokirana. Ništa ne ulazi ni izlazi. To se naziva konfiguracija zatvorenog centra.
Kada uključite jedan solenoid, ventil se pomiče kako bi spojio tlak na jedan radni otvor dok blokira ostale. Prijeđite na drugi solenoid i obrnite veze. To vam daje preciznu kontrolu nad smjerom kretanja vašeg hidrauličkog cilindra ili motora.
Dizajn zatvorenog središta smjernog upravljačkog ventila 4WE 6 J za Rexroth čini ga savršenim za strojeve koji moraju zadržati položaj kada su zaustavljeni. Alatni strojevi, strojevi za injekcijsko prešanje i preše imaju koristi od ove značajke. Kada je ventil u neutralnom položaju, vaš aktuator ostaje točno tamo gdje je bez pomicanja.
Tehničke specifikacije koje biste trebali znati
4WE 6 J koristi standardni NG6 uzorak za montažu, također nazvan CETOP 03. Ova standardizacija znači da ga možete zamijeniti drugim NG6 ventilima ako je potrebno. Montažne rupe su precizno raspoređene, s četiri M5 navoja u specifičnom uzorku koji odgovara industrijskim standardima.
Ovaj ventil može podnijeti do 350 bara tlaka na glavnim otvorima. Maksimalni protok je 80 litara u minuti kada se koriste DC solenoidi. Ventil radi s hidrauličkim uljem koje ima viskoznost između 10 i 500 mm²/s i može raditi na temperaturama od -20°C do +80°C.
Vrijeme odziva je važno u hidrauličkim sustavima. 4WE 6 J mijenja položaj za otprilike 20 do 70 milisekundi kada ga uključite i 10 do 60 milisekundi kada ga isključite. Ovaj brzi odgovor pomaže strojevima da rade glatko bez kašnjenja.
Solenoidi dolaze u različitim naponskim opcijama. Uobičajeni izbor uključuje 24 V DC, koji je najpopularniji u industrijskim postavkama. Također možete dobiti verzije od 12V DC, 110V AC ili 230V AC. DC inačice troše oko 30 vata energije i mogu raditi kontinuirano bez pregrijavanja.
Gdje se koriste ovi ventili
Proizvodni pogoni koriste usmjereni regulacijski ventil 4WE 6 J za Rexroth u mnogim primjenama. U radionicama strojeva ovi ventili kontroliraju kretanje alata za rezanje i držača obratka. Značajka zatvorenog središta sprječava neželjeno kretanje kada je stroj u stanju mirovanja, što poboljšava sigurnost i preciznost.
Strojevi za injekcijsko prešanje oslanjaju se na ove ventile za kontrolu otvaranja i zatvaranja kalupa. Velika brzina prebacivanja pomaže u održavanju stope proizvodnje, a pouzdano centriranje osigurava dosljednu kvalitetu dijelova. Neki strojevi za kalupljenje rade tisuće puta dnevno, a 4WE 6 J može podnijeti do 15.000 ciklusa na sat.
Strojevi za prešanje koriste ove ventile za kontrolu kretanja cilindra. Sposobnost držanja pritiska kada je centriran ključna je za operacije oblikovanja gdje se obradak treba čvrsto držati tijekom obrade. Oznaka visokog tlaka ventila od 350 bara pruža dosta kapaciteta za zahtjevne primjene.
Automatizirane proizvodne linije često imaju više 4WE 6 J ventila koji rade zajedno. Svaki ventil kontrolira drugačiji cilindar ili motor i svi oni koordiniraju kretanje proizvoda kroz različite stanice. Standardizirana montaža olakšava instalaciju i održavanje cijelog sustava.
Čitanje broja modela
Rexroth koristi detaljan sustav kodiranja za svoje ventile. Tipičan puni broj modela mogao bi biti 4WE 6 J6X/EG24N9K4. Svaki dio ovog koda govori vam nešto specifično o ventilu.
"4WE" na početku vam govori da je to četverosmjerni, solenoidni upravljani ventil. "6" znači da je veličina NG6. "J" je vrsta kalema o kojoj smo ranije govorili. "6X" se odnosi na seriju komponenti, koja se odnosi na karakteristike performansi.
Nakon kose crte, "E" označava da ima mokre solenoide koji se nalaze u hidrauličkom ulju. "G24" znači da koristi 24 V DC napajanja. "N" govori o materijalima brtvila, pri čemu su N standardne NBR gumene brtve. Odjeljak "9K4" uključuje dodatne opcije kao što su značajke ručnog nadjačavanja i vrste konektora.
Razumijevanje ovog kodiranja pomaže pri naručivanju zamjenskih ventila ili usporedbi različitih modela. Smjerni regulacijski ventil 4WE 6 J za Rexroth može imati mnogo varijacija na temelju vaših specifičnih potreba, a broj modela obuhvaća sve te detalje.
Uobičajeni problemi i rješenja
Kao i svaka mehanička komponenta, ovi ventili mogu s vremenom razviti probleme. Najčešći problem je zapinjanje, gdje se kalem ne pomiče glatko unutar tijela ventila. To se obično događa zbog onečišćenja hidrauličkog ulja.
Unutarnji zazor u 4WE 6 J je vrlo mali, između 3 i 13 mikrometara. To je manje od ljudske dlake. Kada čestice prljavštine dospiju u ulje, mogu se zaglaviti u ovim uskim prostorima i spriječiti pomicanje kalema. To se zove blokada mulja i može oštetiti ventil ako se ne riješi.
Održavanje hidrauličkog ulja čistim sprječava većinu problema. Koristite filtre koji zadovoljavaju standarde čistoće ISO 4406 od 20/18/15 ili bolje. Redovito mijenjajte filtre i pazite na znakove onečišćenja poput zamućenog ulja ili neobičnih zvukova iz sustava.
Pregorijevanje zavojnice još je jedan problem koji se može pojaviti. Ako se kalem zaglavi i ne može se pomaknuti, solenoid povlači više struje pokušavajući ga gurnuti. Ova dodatna struja stvara toplinu koja može oštetiti namote zavojnice. Izmjenične verzije ventila su osjetljivije na ovaj problem od istosmjernih verzija.
Provjera električnog napajanja pomaže u sprječavanju problema sa zavojnicom. Pazite da vaš napon ostane unutar 10% nazivnog napona. Spojevi trebaju biti čisti i čvrsti, s odgovarajućim brtvljenjem protiv vlage. Ventil koristi priključke s oznakom IP65 ili IP67, ovisno o verziji, stoga pravilno održavajte ove brtve.
Unutarnje curenje se povećava kako ventili stare. Ovo je normalno trošenje, ali prekomjerno curenje utječe na rad sustava. Ako primijetite sporije brzine pokretača ili smanjenu silu držanja, uzrok može biti unutarnje curenje. Ispitivanje pada tlaka na ventilu može pomoći u dijagnosticiranju ovog problema.
Savjeti za održavanje
Redovito održavanje održava pouzdan rad vašeg upravljačkog ventila 4WE 6 J za Rexroth. Samom ventilu ne treba puno pažnje, ali hidrauličkom sustavu oko njega treba. Slijedeći nekoliko jednostavnih postupaka značajno produžujete vijek trajanja ventila.
Kvaliteta ulja je najvažnija. Slijedite načelo "čisto, hladno i suho". Čisto ulje sprječava onečišćenje. Hladno ulje smanjuje trošenje i produljuje vijek trajanja komponenti. Suho ulje sprječava koroziju i održava odgovarajuću viskoznost. Povremeno testirajte svoje ulje i mijenjajte ga prema preporukama proizvođača.
Kontrola temperature također pomaže. Ventil može raditi do 80°C, ali hladnije je bolje za dugovječnost. Ako je vaš sustav vruć, razmislite o dodavanju izmjenjivača topline. Zavojnice solenoida mogu doseći 150°C na svojoj površini, ali hladniji rad smanjuje električni stres.
Mnogi 4WE 6 J ventili uključuju opcije ručnog upravljanja. Oni vam omogućuju ručno pomicanje ventila kada je stroj isključen ili tijekom rješavanja problema. Kada koristite ručno upravljanje, održavajte tlak sustava ispod 50 bara kako biste izbjegli pretjeranu silu. Nikada ne pritiskajte oba ručna prekidača istovremeno.
Položaj ugradnje ne ograničava ventil mnogo. Možete ga postaviti u bilo kojem smjeru, iako vodoravna montaža često najbolje funkcionira za odvođenje topline. Provjerite ima li dovoljno prostora oko solenoida za cirkuliranje zraka za hlađenje.
Alternative i kompatibilnost

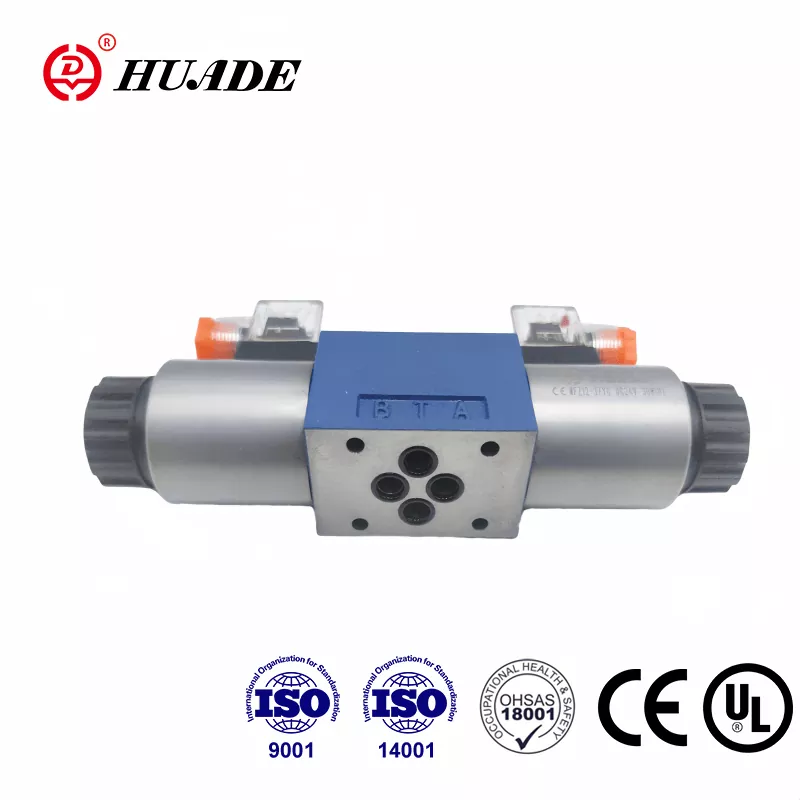

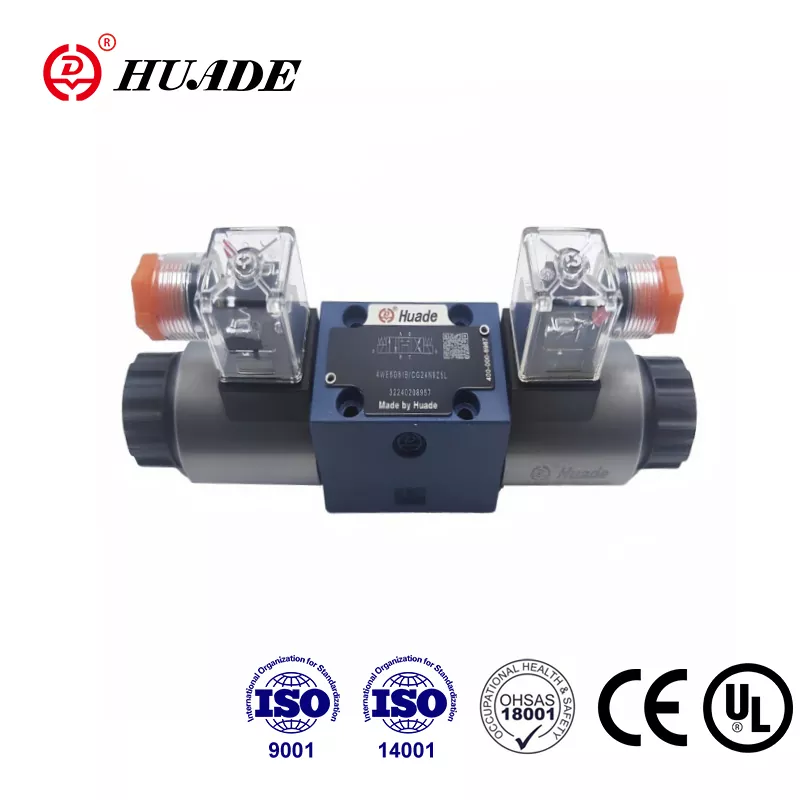

Dok Rexroth proizvodi kvalitetne ventile, drugi proizvođači nude kompatibilne alternative. Razumijevanje vaših opcija pomaže u pronalaženju izvora i upravljanju troškovima. Bilo koji ventil s uzorkom za montažu NG6 može fizički stati tamo gdje se montira 4WE 6 J.
Yuken proizvodi DSG-01-3C3, koji pruža sličnu funkcionalnost sa zatvorenim središnjim kalemom. Parker nudi seriju D1VW s usporedivim brzinama protoka. Eaton Vickers ima model DG4V-3-6C. Ove alternative obično koštaju 20% do 30% manje od originalnih Rexroth dijelova.
Kada razmatrate alternative, pažljivo uskladite nazivne tlakove, kapacitet protoka i električne specifikacije. Nisu svi NG6 ventili jednaki. Neki mogu imati različita vremena odziva ili karakteristike prebacivanja koje utječu na vašu aplikaciju.
Smjerni regulacijski ventil 4WE 6 J za Rexroth ima dokazane rezultate sa srednjim vremenom između kvarova izmjerenim u godinama. Neke alternativne marke možda neće zadovoljiti ovu pouzdanost. Za kritične primjene, dodatni trošak originalnih Rexroth dijelova često ima smisla.
Usluge obnove nude još jednu mogućnost. Nekoliko tvrtki specijalizirano je za obnovu hidrauličkih ventila. Oni rastavljaju, čiste, zamjenjuju istrošene dijelove i testiraju ventil u stanju kao da je nov. Prepravljeni ventili koštaju manje od novih i mogu dobro raditi za manje zahtjevne primjene.
Gdje kupiti
Pronalaženje dobavljača za 4WE 6 J ne bi trebalo biti teško. Bosch Rexroth ima službenu internetsku trgovinu na [store.boschrexroth.com](http://store.boschrexroth.com/) gdje možete naručiti izravno. To jamči originalne dijelove i odgovarajuće jamstvo.
Industrijski distributeri skladište ove ventile regionalno. Tvrtke poput Motion Industries, Applied Industrial Technologies i drugi stručnjaci za hidrauliku imaju Rexroth proizvode. Suradnja s lokalnim distributerom daje vam tehničku podršku i bržu dostavu za hitne potrebe.
Mrežna tržišta poput eBaya imaju i nove i rabljene ventile. Cijene novih jedinica obično se kreću od 300 do 500 USD, ovisno o specifičnom modelu i opcijama. Rabljeni ventili prodaju se za 100 do 250 USD, iako jamstvo mijenjate za nižu cijenu.
Azijski dobavljači na platformama kao što su Shopee ili Alibaba nude kompatibilne verzije po nižim cijenama, ponekad oko 150 USD. Kvaliteta ovisi o ovim izvorima, stoga pažljivo istražite prodavatelja ako odaberete ovaj put. Za kritične primjene, držite se poznatih dobavljača.
Prilikom narudžbe pripremite cijeli broj modela. Smjerni regulacijski ventil 4WE 6 J za Rexroth dolazi u mnogim konfiguracijama, a dobivanje pogrešnog napona ili tipa konektora stvara probleme. Prije kupnje još jednom provjerite električne specifikacije i detalje o montaži.
Razmatranja instalacije
Ispravna instalacija 4WE 6 J osigurava dobre performanse i dug životni vijek. Započnite s čistom montažnom površinom. Ventil brtvi na ovoj površini, a bilo kakve ogrebotine ili prljavština mogu uzrokovati curenje. Koristite ispravan zakretni moment vijaka na pričvrsnim vijcima kako biste izbjegli iskrivljenje tijela ventila.
Priključci priključaka trebaju biti čisti i odgovarajuće veličine. Ventil koristi standardne veličine otvora NG6, a vaši hidraulični vodovi moraju odgovarati. Korištenje premalih vodova ograničava protok i povećava pad tlaka. Prevelike linije troše prostor, ali ne štete performansama.
Kada spajate električnu energiju, slijedite dijagram ožičenja za vaš specifični model. Solenoidi se obično spajaju na regulator ili prekidač koji daje odgovarajući napon. Neki modeli uključuju svjetlosni indikator koji pokazuje koji je solenoid pod naponom, što pomaže tijekom rješavanja problema.
Razmislite o dodavanju mjerača tlaka na ključnim točkama u vašem sustavu. Praćenje tlaka na otvorima ventila pomaže u dijagnosticiranju problema i optimiziranju performansi. Tlačne sklopke mogu osigurati sigurnosne blokade za sprječavanje rada izvan sigurnih parametara.
Rad s različitim tekućinama
Većina hidrauličkih sustava koristi mineralno ulje, a 4WE 6 J savršeno radi s tim tekućinama. Standardne NBR brtve rade s uljima na bazi nafte u širokom temperaturnom rasponu. Ovo pokriva većinu industrijskih primjena.
Neki sustavi zahtijevaju tekućine prihvatljive za okoliš kao što su HFC (vodeni glikol) ili HFD (sintetički ester). Smjerni regulacijski ventil 4WE 6 J za Rexroth može raditi s ovim tekućinama, ali potreban vam je odgovarajući materijal za brtvljenje. Naručite ventil s FKM (Viton) brtvama, označenim "V" u šifri modela umjesto "N".
Tekućine na bazi vode skraćuju životni vijek u usporedbi s mineralnim uljima. Rexroth procjenjuje oko 30% kraći vijek trajanja pri korištenju HFC tekućina. Povećano trošenje dolazi od različitih svojstava podmazivanja i moguće kavitacije. Ako morate koristiti ove tekućine, razmislite o malo većim komponentama kako biste to kompenzirali.
Ograničenja radne temperature također se mijenjaju s različitim tekućinama. HFC tekućine ograničavaju maksimalnu temperaturu na 50°C umjesto ograničenja od 80°C s mineralnim uljem. Planirajte svoj sustav hlađenja u skladu s tim ako koristite alternativne hidraulične tekućine.
Razumijevanje krivulja izvedbe
Rexroth pruža podatke o učinku u tehničkim priručnicima koji pokazuju kako se ventil ponaša u različitim uvjetima. Krivulje pada tlaka pokazuju koliko tlaka gubite gurajući ulje kroz ventil pri različitim brzinama protoka. Za J kalem očekujte oko 2 bara pada tlaka pri 20 litara u minuti.
Ovaj pad tlaka predstavlja izgubljenu energiju u vašem sustavu. Veći protok stvara veći pad tlaka, slijedeći zakrivljeni odnos. Prilikom projektiranja hidrauličkog kruga, uzmite u obzir ovaj gubitak kako biste osigurali da aktuatori primaju odgovarajući tlak.
Broj ograničenja snage za usmjereni regulacijski ventil 4WE 6 J za Rexroth je 8. Ovo je Rexroth specifična metrika koja povezuje protok, tlak i viskoznost ulja s stvaranjem topline. Održavanje ispod ove granice sprječava pregrijavanje tijekom neprekidnog rada.
Frekvencija prebacivanja utječe na vijek trajanja ventila. Dok se ventil mehanički može okretati do 15 000 puta na sat, tipične aplikacije rade mnogo sporije. Veće ciklične brzine ubrzavaju trošenje brtvi i komponenti solenoida. Uskladite svoju radnu frekvenciju sa svojim stvarnim potrebama umjesto da je maksimizirate.
Dokumentacija i podrška
Bosch Rexroth nudi detaljnu tehničku dokumentaciju za svoje ventile. Glavni kataloški list prikazuje dimenzije, detalje o montaži i osnovne specifikacije. Detaljniji priručnici objašnjavaju postupke instalacije, zahtjeve za održavanje i korake za rješavanje problema.
Ove dokumente možete preuzeti s web stranice Rexroth ili ih zatražiti od distributera. Posjedovanje tehničkog priručnika za vaš specifični model pomaže tijekom instalacije i održavanja. Dokumenti uključuju hidrauličke simbole koji pokazuju kako prikazati ventil u dijagramima kruga.
Rexrothov tim za tehničku podršku može pomoći s pitanjima vezanim uz prijavu. Ako niste sigurni odgovara li 4WE 6 J vašim potrebama, oni vam mogu preporučiti alternative ili predložiti izmjene. Ova podrška je dragocjena pri projektiranju novih sustava ili nadogradnji postojeće opreme.
Online alati za odabir omogućuju vam konfiguriranje ventila na temelju vaših zahtjeva. Unesite svoj protok, tlak, napon i druge parametre, a alat će predložiti odgovarajuće modele. To pomaže osigurati da dobijete točno ono što trebate bez ručnog dekodiranja brojeva modela.
Završne misli
Smjerni regulacijski ventil 4WE 6 J za Rexroth predstavlja dokazanu tehnologiju hidrauličkog upravljanja. Njegov solenoidni dizajn s oprugom u središtu i zatvorenim središnjim pozicioniranjem služi bezbrojnim primjenama diljem svijeta. Razumijevanje načina na koji radi pomaže vam da ga učinkovito koristite i ispravno održavate.
Ključne prednosti uključuju standardiziranu montažu NG6, pouzdanu funkciju zatvorenog središta i široku dostupnost dijelova i podrške. Ventil podnosi visoke tlakove i omogućuje brzo uključivanje za preciznu kontrolu. Više opcija napona i konfiguracija prilagođava se različitim zahtjevima stroja.
Pravilna instalacija i održavanje održavaju rad ovih ventila godinama. Čisto hidrauličko ulje najvažniji je čimbenik u dugovječnosti ventila. Redovite izmjene filtera i pažnja na radnu temperaturu sprječavaju većinu problema prije nego što počnu.
Bilo da mijenjate pokvareni ventil, dizajnirate novi stroj ili samo pokušavate razumjeti svoju postojeću opremu, 4WE 6 J zaslužuje pažnju. Njegove desetljeća dokazane učinkovitosti u zahtjevnim industrijskim primjenama govore o njegovoj kvaliteti i pouzdanosti. Uz odgovarajuću njegu, ovaj će ventil godinama dobro služiti vašem hidrauličnom sustavu.
