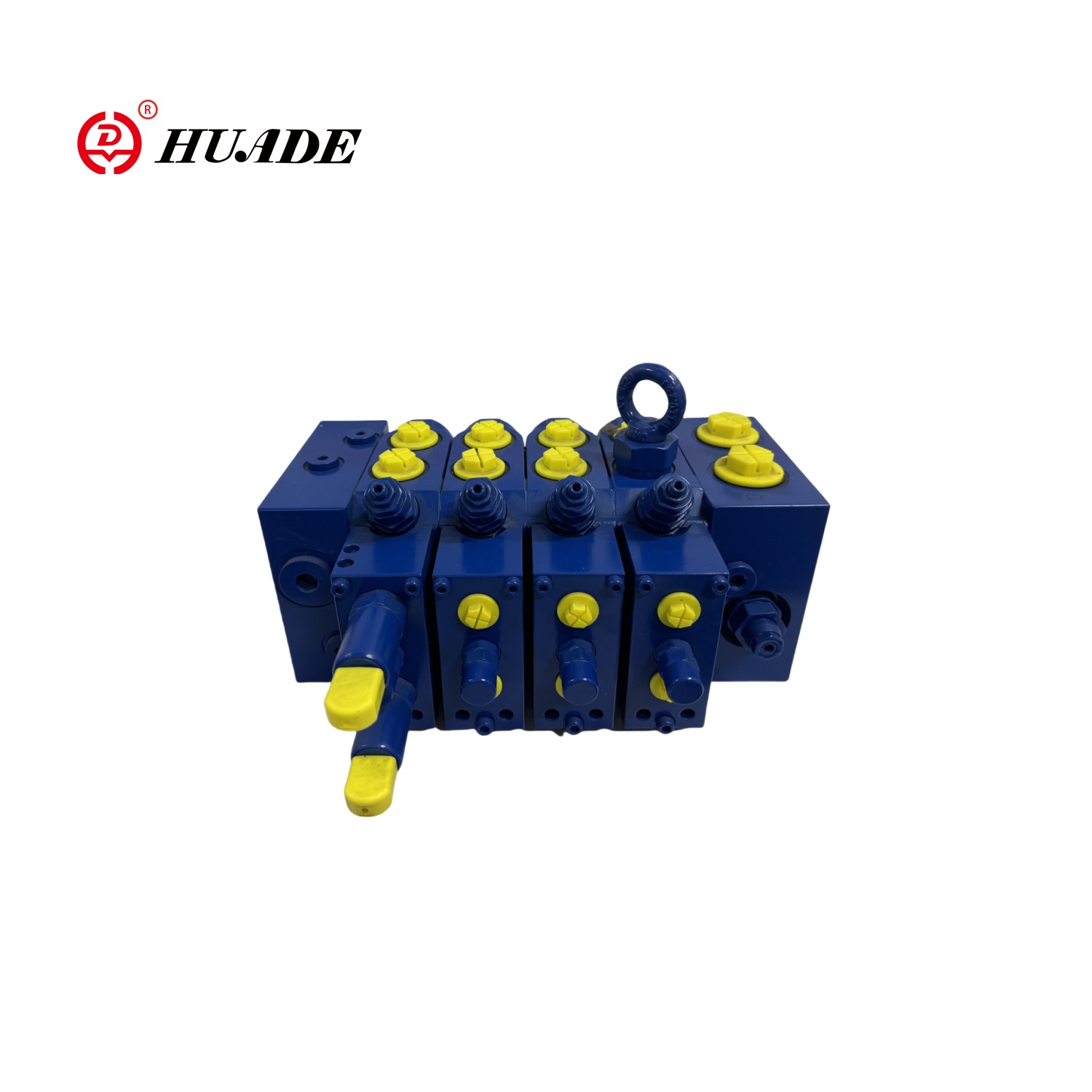

Opterećenje osjetljivog višenamjernog ventila

Model:MWV18-2X

• Značajke proizvoda: visoka ponovljivost, niska histereza
• Specifikacije: serija višenamjenskih ventila osjetljivih na opterećenje,
• Prijave: građevinski strojevi, poljoprivredni stroj

Pošaljite upit PDF preuzimanje

Opis proizvoda

Višenamjenski ventil osjetljiv na opterećenje ventil je ventil koji vraća signale promjene tlaka, protoka i snage do ventila kako bi se realizirala upravljačka funkcija. Može automatski prilagoditi protok u skladu s promjenom opterećenja kako bi se održala stabilnost i učinkovitost sustava. Višenamjenski ventil osjetljiv na opterećenje obično je opremljen senzorom tlaka za praćenje promjena hidrauličkih tlaka u sustavu u stvarnom vremenu.

Parametar proizvoda osjetljivog ventila osjetljivog na opterećenje

Općenito
Mjesto instalacije		Nema zahtjeva
Naftna luka		Navoj cijevi IS0228/1
Težina	Ulaz ulja (strana) （kg）	7
	Umjereni ventil, hidraulički （kg）	7.1
	Umjereni ventil, elektro-hidraulični （kg）	7.5
	Kraj （kg）	5.8
Hidraulično ulje i raspon ambijentalnog temperature (℃)		-20 do 80
Hidraulički
Protok	Luka P q l/min	300 s intermedijarnim ulazom ulja
	L/min	200 sa sporednim uljem
	Port a 、 b q l/min	150 s kompenzatorom tlaka i funkcija držanja opterećenja (vrsta)
	L/min	190 s kompenzatorom tlaka, bez funkcije držanja opterećenja (t vrsta)
	L/min	200 kompenzatora tlaka (tip c)
Nominalni pritisak p bar		350
Maksimalni radni tlak po luci	P p bar	350
	A, b p bar	420
	Ls p bar	330
	T p bar	30
	I p bar	U tenk se ne vraća pritisak
Maksimalni pritisak pilota po luci	X p bar	35
Maksimalni pritisak pilota po luci	a, b p bar	35
Raspon pilot tlaka	Hidraulička p bar	8,5 do 22,5
Raspon pilot tlaka	Elektro-hidraulička p bar	6,5 do 17.2
Potrebni kontrolni diferencijalni tlak višenamjernog ventila	S-tip i C-tipa P bar	18
	T-tip P bar	25
Traka LS Relief Ventil (raspon podešavanja)		50 do 149? 150 do 330
Hidraulično ulje		DIN51524 Mineralno ulje
Raspon viskoznosti v mm²/s		10 do 380
Dopuštena razina kontaminacije hidrauličkog ulja		20/18/15 razina
Razina čistoće prema IS04406 (c)		Preporučuje se koristiti filter s minimalnom točnošću filtracije β10≥75
Elektronički uređaji
Električni upravljački ventil		TM1005110 Preklopni ventil
Električni upravljački ventil		TM82002 Proporcionalni ventil

Značajke i primjena višenamjernog ventila osjetljivog na opterećenje

Značajke:

▶ Proporcionalni usmjereni ventil za kontrolu protoka neovisno o tlaku opterećenja

▶ Struktura tipa čipa

▶ S funkcijom kompenzacije tlaka opterećenja

▶ Visoka ponovljivost i niska histereza

▶ može se prilagoditi graničnikom moždanog udara

▶ Prepunjeni ventil s funkcijom punjenja ulja

Pritisak	300 bar
Protok	120L/min
Nominalni pritisak	250BAR (strana pumpe)
Nominalni pritisak	300BAR (strana pokretača)
Maksimalni protok
(Strana pumpe)	200L/min (ulaz bočnog ulja)
(Strana pumpe)	200L/min (ulaz srednjeg ulja)
(Strana pokretača)	200L/min (s funkcijom držanja opterećenja)
	190L/min (s kompenzatorom tlaka)
	150L/min (s kompenzatorom tlaka i ventila za držanje opterećenja)

Prijava:

Višenamjenski ventili za osjet opterećenja široko su se koristili u mnogim poljima zbog izvrsnih performansi, poput građevinskih strojeva, poljoprivrednih strojeva, industrijske proizvodnje, dizanja i transportnih strojeva, rudarskih strojeva, brodova i morskog inženjerstva.
