Kada vaš hidraulički sustav počne raditi, krivac je često istrošeni upravljački ventil. Ako radite s Bosch Rexroth opremom, vjerojatno ste se u nekom trenutku susreli sa serijom 4WE6. Ovi ventili su radni konji u industrijskoj hidraulici, ali ne traju vječno. Razumijevanje kako ispravno zamijeniti Rexroth usmjereni ventil 4WE6 može vam uštedjeti vrijeme, novac i puno frustracija.
Rexroth usmjerni ventil 4WE6 je ono što se naziva elektromagnetski upravljani razvodni ventil. Kontrolira protok hidrauličke tekućine u vašem sustavu, usmjeravajući je kamo treba. Kada ovaj ventil zakaže, vaša bi se oprema mogla odbiti pomaknuti, reagirati sporo ili se ponašati nepredvidivo. Prije nego što požurite s naručivanjem zamjene, vrijedi razumjeti s čime imate posla i koje su opcije dostupne za zamjenu vašeg Rexroth usmjerenog ventila 4WE6.
Razumijevanje osnova Rexroth usmjerenog ventila 4WE6
Rexroth usmjereni ventil 4WE6 pripada standardiziranoj obitelji ventila poznatih kao ventili veličine 6 ili NG6. Ovo određivanje veličine slijedi standard ISO 4401-03-02-0-05, koji se u industriji obično naziva D03 ili CETOP 3. Ova standardizacija zapravo je dobra vijest kada trebate zamijeniti Rexroth usmjereni ventil 4WE6 jer to znači da je uzorak montaže univerzalan. Svaki ventil koji zadovoljava ovaj standard fizički će se pričvrstiti na istu podlošku.
Međutim, fizička kompatibilnost je tek početak kada zamijenite Rexroth usmjereni ventil 4WE6. Broj modela ventila govori vam sve o njegovoj funkciji. Uzmimo uobičajeni model R900561274, koji ima oznaku 4WE6D6X/EG24N9K4. Svaki dio ovog koda znači nešto specifično. "4WE6" označava da se radi o četverosmjernom ventilu veličine 6. "D" predstavlja simbol kalema, koji definira kako tekućina teče kroz ventil u različitim položajima. "EG24" vam govori da radi na 24-voltnoj istosmjernoj struji, dok "N9K4" označava da ima ručno upravljanje i koristi K4 konektor.
Određivanje ovih detalja važnije je nego što mislite kada zamijenite Rexroth usmjereni ventil 4WE6. Ventil s pogrešnom konfiguracijom kalema neće ispravno usmjeravati tekućinu, čak i ako se dobro pričvrsti. Slično, spajanje 24-voltne istosmjerne zavojnice na 110-voltnu izmjeničnu struju odmah će je uništiti. Kada zamijenite Rexroth usmjereni ventil 4WE6, morate točno odgovarati ovim specifikacijama.
Rexroth usmjereni ventil serije 4WE6 podnosi tlakove do 350 bara i protok do 80 litara u minuti. To nisu mali brojevi, zbog čega je Rexroth usmjereni ventil 4WE6 tako čest u industrijskim primjenama. Dizajn koristi ono što se zove mokri solenoid velike snage, što znači da je elektromagnetska zavojnica okružena hidrauličkom tekućinom. Ovaj dizajn pomaže pri hlađenju i daje Rexroth usmjerenom ventilu 4WE6 dovoljno snage da prevlada onečišćenje koje bi moglo uzrokovati lijepljenje.
Zašto vaš Rexroth usmjereni ventil 4WE6 ne radi
Prije nego zamijenite Rexroth usmjereni ventil 4WE6, pomaže vam da shvatite zašto je uopće pokvario. Najčešći problem s Rexroth usmjerenim ventilom 4WE6 je zapinjanje kalema. Kalem ventila pomiče se unutar precizno obrađenog otvora s razmacima mjerenim u mikronima. Kada onečišćenje uđe u ovaj prostor, ponaša se poput brusnog papira, povećavajući trenje sve dok solenoid ne može generirati dovoljno sile da pomakne kalem.
Kontaminacija dolazi iz nekoliko izvora u sustavima koji koriste Rexroth usmjereni ventil 4WE6. Ponekad je to prljavština koja je ušla tijekom održavanja. Češće su to metalne čestice nastale trošenjem negdje drugdje u sustavu ili naslage degradirane hidraulične tekućine. Te se čestice zadržavaju između kalema i provrta, blokirajući mehanizam. Kada se to dogodi, Rexroth usmjereni ventil 4WE6 možda se neće pomaknuti, pomaknuti će se sporo ili će se zaglaviti u jednom položaju.
Drugi način kvara u Rexroth usmjerenom ventilu 4WE6 je unutarnje curenje. Dok zagađivači prolaze kroz kalem, zarezuju precizne površine. Ove udubine stvaraju puteve za curenje tekućine iznutra, smanjujući učinkovitost sustava i uzrokujući sporo kretanje komponenti ili gubitak snage držanja. Jednom kada se pojave brazde na vašem Rexroth usmjerenom ventilu 4WE6, čišćenje to neće popraviti. Potrebna je zamjena ventila.
Električni kvarovi također se događaju kod Rexroth usmjerenog ventila 4WE6, iako rjeđe. Zavojnice solenoida mogu otkazati zbog pregrijavanja, kvara izolacije ili kontaminacije koja uzrokuje kratke spojeve. Tjelesna temperatura Rexroth usmjerenog ventila 4WE6 tijekom rada ne bi smjela prijeći 115°C. Ako vaše zavojnice stalno izgaraju, nešto drugo nije u redu sa sustavom.
Evo nečega kritičnog što mnogi ljudi propuštaju: ako zamijenite Rexroth usmjereni ventil 4WE6 bez rješavanja problema kontaminacije, novi ventil će se jednako brzo pokvariti. Rexroth usmjereni ventil 4WE6 nije bolest; to je simptom. Vaš sustav filtracije mora održavati hidrauličku tekućinu dovoljno čistom da čestice uopće ne mogu doprijeti do ventila. Preporuke industrije predlažu održavanje čistoće do NAS 1638 klase 9 ili bolje, s beta omjerom filtra od najmanje 75 za čestice od 10 mikrona.
Vaše mogućnosti zamjene Rexroth usmjerenog ventila 4WE6
Kada dođe vrijeme za zamjenu Rexroth usmjerenog ventila 4WE6, imate nekoliko putova naprijed. Najsigurniji izbor je naručiti točan OEM dio od Bosch Rexrotha. Za standardni Rexroth usmjereni ventil 4WE6 model kao što je 4WE6D6X/EG24N9K4, očekujte da ćete platiti negdje između 379 i 418 USD. To nije jeftino, ali dobivate zajamčenu kompatibilnost i podršku izvornog proizvođača.
Oznaka cijene tjera mnoge ljude da traže alternative kada zamjenjuju Rexroth usmjereni ventil 4WE6, a postoje i legitimne dostupne opcije. Standard D03 znači da drugi proizvođači proizvode ventile kompatibilne s Rexroth usmjerenim ventilom 4WE6. Parker nudi seriju D1VW, Vickers ima liniju DG4V-3S, a tvrtke poput Huade Hydraulics proizvode izravne zamjene po znatno nižim cijenama, ponekad čak od 34 do 100 USD za osnovne modele.
Ove alternative mogu dobro funkcionirati kada zamijenite Rexroth usmjereni ventil 4WE6, ali zahtijevaju pažljivu provjeru. Samo zato što ventil zadovoljava D03 standard za montažu ne znači da je to zamjena za vaš Rexroth usmjereni ventil 4WE6. Morate uskladiti funkciju kalema, provjeriti električne specifikacije, potvrditi da je materijal brtve kompatibilan s vašom tekućinom i provjeriti ima li solenoid dovoljno snage. Različiti proizvođači koriste malo različite dizajne, a te male razlike bitne su kada zamijenite Rexroth usmjereni ventil 4WE6.
Na primjer, ako vaš originalni Rexroth usmjereni ventil 4WE6 ima "D" kalem, morate pronaći ekvivalent u katalogu druge marke. Parkerov D1VW20BNJW općenito se smatra ekvivalentom Rexroth usmjerenog ventila 4WE6 model 4WE6D6X/EG24N9K4, dok Vickers nudi DG4V-3S-2A-MU-H60 kao njihovu verziju. Ove unakrsne reference su polazne točke, a ne jamstva. Prije nego što se odlučite za alternativnu marku za zamjenu vašeg Rexroth usmjerenog ventila 4WE6, kontaktirajte njihovu tehničku podršku kako biste potvrdili podudaranje.
Obratite posebnu pozornost ako broj modela vašeg Rexroth usmjerenog ventila 4WE6 završava s kodovima "SO" ili ima neobične specifikacije. Oni označavaju prilagođene izmjene koje mogu uključivati posebne otvore, jedinstvene brzine opruga ili modificirane zavojnice. Za ove jedinice Rexroth usmjerenog ventila 4WE6, zadržavanje OEM dijelova obično je jedini siguran izbor. Generičke unakrsne tablice pokrivaju samo standardne konfiguracije.
Postupak zamjene Rexroth usmjerenog ventila 4WE6
Zamjena Rexroth usmjerenog ventila 4WE6 mehanički nije komplicirana, ali zahtijeva pažnju na detalje. Započnite temeljitim čišćenjem površine za montiranje podploče. Bilo kakva prljavština ili krhotine ovdje mogu spriječiti pravilno brtvljenje i uzrokovati curenje. Montažna površina mora biti glatka, s prosječnom hrapavošću od 0,8 mikrometara ili boljom.
Kada pričvrstite novi Rexroth usmjerni ventil 4WE6 prema dolje, upotrijebite točan zakretni moment: 4 Nm plus ili minus 1 Nm. Previše labavo i moglo bi curiti; previše čvrsto i riskirate pucanje kućišta ventila ili oštećenje podloške. Ako vaš Rexroth usmjerni ventil 4WE6 koristi klinove za pozicioniranje, provjerite jesu li ispravno namješteni prije zatezanja vijaka.
Električni priključci zaslužuju dodatnu pažnju kada mijenjate Rexroth usmjereni ventil 4WE6. Standardni konektor K4 koristi konfiguraciju s tri pina: dva za napajanje i jedan za zaštitno uzemljenje. Uvjerite se da vaš kabel nije pod napetošću. Prva točka rasterećenja treba biti unutar 150 milimetara od mjesta gdje kabel ulazi u konektor. Ako radite s jedinicama Rexroth usmjerenog ventila 4WE6 koje imaju dva solenoida, zapamtite da samo jedan smije biti pod naponom u isto vrijeme. Aktiviranje oba istovremeno može oštetiti ventil.
Nakon što zamijenite svoj Rexroth usmjereni ventil 4WE6 dolazi korak koji mnogi ljudi preskaču, a kasnije uzrokuje probleme. Morate ispustiti zrak iz sustava. Dizajn mokrog solenoida znači da se komore zavojnice pune hidrauličkom tekućinom. Ako zrak ostane zarobljen u tim prostorima, to utječe na vrijeme odziva ventila i može uzrokovati nepravilno ponašanje. Provedite sustav kroz nekoliko potpunih ciklusa, pomičući ventil naprijed-natrag kako bi zrak izašao iz kruga.
Isprobajte instalaciju prije ponovnog stavljanja stroja u puni rad nakon što zamijenite Rexroth usmjereni ventil 4WE6. Provjerite ima li vanjskih curenja oko montažnih vijaka i spojeva priključaka. Provjerite pomiče li se ventil ispravno u oba smjera i vraća li se u neutralni položaj kada je bez napona. Ako vaš Rexroth usmjereni ventil 4WE6 ima ručno upravljanje, provjerite radi li glatko. Pripazite na neobične zvukove ili vibracije koje bi mogle ukazivati na problem.
Neka vaš novi Rexroth usmjereni ventil 4WE6 bude dugotrajan
Nakon što ste zamijenili Rexroth usmjereni ventil 4WE6, vaš fokus bi se trebao prebaciti na prevenciju. Najbolji način da produžite život vašeg Rexroth usmjernog ventila 4WE6 je održavanje hidrauličke tekućine čistom. To znači više od same izmjene filtara prema rasporedu. Morate aktivno pratiti stanje tekućine.
Provedite redovito uzorkovanje tekućine i analizu nakon što zamijenite Rexroth usmjereni ventil 4WE6. Testiranje će uhvatiti kontaminaciju prije nego što dosegne razine koje oštećuju komponente. Ako analiza pokaže povećanje broja čestica, pronađite izvor. Nešto u vašem sustavu se troši ili kontaminacija ulazi izvana. Riješite taj problem umjesto da samo jače filtrirate.
Redovito provjeravajte elemente filtera i mijenjajte ih na temelju stanja, a ne samo kalendarskih datuma. Manometar diferencijalnog tlaka na filtru će vam reći kada se začepi. Nemojte čekati da se premosni ventil otvori, ispuštajući nefiltriranu tekućinu natrag u sustav gdje može oštetiti vaš Rexroth usmjereni ventil 4WE6.
Kontrola temperature također je važna za Rexroth usmjereni ventil 4WE6. Hidraulički sustavi stvaraju toplinu, a toplina brže razgrađuje tekućinu. Ako je vaš sustav konstantno vruć, možda će vam trebati bolje hlađenje. Pratite temperaturu tijela ventila, posebno na zavojnicama solenoida. Temperature koje se približavaju 115°C sugeriraju da Rexroth usmjereni ventil 4WE6 radi previše naporno ili zavojnica nije pravilno prilagođena primjeni.
Razmislite o tome da imate pri ruci rezervni Rexroth usmjereni ventil 4WE6, posebno za kritičnu opremu. Rexroth usmjereni ventil 4WE6 koji stoji na vašoj polici košta manje od vremena zastoja s kojim ćete se suočiti čekajući isporuku kada se ventil neočekivano pokvari. Ovo je osobito istinito ako koristite OEM Rexroth dijelove s rokovima isporuke od četiri do šest tjedana.
Dokumentirajte što instalirate kada zamijenite Rexroth usmjereni ventil 4WE6. Zapišite točan broj modela, dobavljača, datum i sva opažanja o stanju starog ventila. Ove informacije postaju dragocjene kada u budućnosti trebate dijelove ili kada rješavate slične probleme.
Cijena i vrijeme zamjene Rexroth direkcionog ventila 4WE6
Ukupni trošak zamjene Rexroth usmjerenog ventila 4WE6 uključuje više od same cijene ventila. Morate uzeti u obzir vrijeme zastoja, rad i potencijalne izmjene sustava. Ako kupujete dijelove OEM Rexroth usmjerenog ventila 4WE6, predračunajte za to vrijeme isporuke od četiri do šest tjedana osim ako ne platite dodatno za ubrzanu dostavu. Alternativne marke kao što je Huade obično se isporučuju brže, često u roku od dva do tri tjedna, što može biti važno kada oprema ne radi.
Troškovi rada variraju ovisno o pristupačnosti kada zamijenite Rexroth usmjereni ventil 4WE6. Zamjena ventila montiranog na lako dostupnom razvodniku može trajati sat vremena. Jedan zakopan duboko u stroju mogao bi zahtijevati značajno rastavljanje, pretvarajući jednostavnu zamjenu ventila u višednevni projekt. Uzmite u obzir vrijeme za odgovarajuće krvarenje sustava i testiranje nakon toga.
Postoji kompromis između cijene i rizika kada zamijenite Rexroth usmjereni ventil 4WE6. OEM dijelovi uklanjaju probleme kompatibilnosti, ali koštaju više. Alternativne marke mogu uštedjeti 20 do 30 posto, ali zahtijevaju više rada na provjeri unaprijed. Za aplikacije koje nisu kritične, ušteda bi mogla biti vrijedna dodatnog truda. Za opremu kod koje kvar znači značajne proizvodne gubitke ili sigurnosne rizike, OEM premija jeftino je osiguranje.
Razmišljajte io široj slici kada mijenjate Rexroth usmjereni ventil 4WE6. Ako je kontaminacija uništila vaš ventil, samo njegova zamjena neće ništa riješiti. Morate nadograditi filtraciju, što sada povećava troškove, ali dugoročno štedi novac štiteći sve vaše hidrauličke komponente, a ne samo usmjerni ventil.
Kada potražiti stručnu pomoć
Neke situacije zahtijevaju stručnu pomoć umjesto da sami rješavate zamjenu. Ako vaš sustav Rexroth usmjerenog ventila 4WE6 koristi ventile s posebnim kodovima za narudžbu ili prilagođene konfiguracije, kontaktirajte Rexroth ili kvalificiranog distributera. Oni mogu provjeriti specifikacije i nabaviti ispravne dijelove. Pokušaj zamjene na temelju djelomičnih informacija često loše završi.
Ako ste zamijenili Rexroth usmjereni ventil 4WE6, ali problemi i dalje postoje, nešto drugo nije u redu. Nastavak zamjene ventila neće riješiti problem na razini sustava. Stručnjak za hidrauliku može dijagnosticirati imate li problema s tlakom, problemima s protokom ili električnim kvarovima koji utječu na rad ventila.
Za visokovrijednu ili kritičnu opremu koja koristi Rexroth usmjereni ventil 4WE6, profesionalna instalacija bi mogla biti isplativa. Iskusni tehničari donose specijalizirano znanje i alate koji osiguravaju da se zamjena obavi ispravno prvi put. Oni također mogu uočiti povezane probleme prije nego što uzrokuju kvarove.
Kretanje naprijed s vašim Rexroth usmjerenim ventilom 4WE6
Uspješna zamjena Rexroth usmjerenog ventila 4WE6 zahtijeva razumijevanje s čime radite, odabir prave zamjene, njegovu ispravnu ugradnju i rješavanje uvjeta koji su uzrokovali izvorni kvar. Standard D03 daje vam mogućnosti kada zamijenite Rexroth usmjereni ventil 4WE6, ali mudro korištenje tih opcija znači raditi domaću zadaću na specifikacijama i kompatibilnosti.
Sam Rexroth usmjerni ventil 4WE6 samo je jedna komponenta u hidrauličkom sustavu. Njegova pouzdanost ovisi o čistoći tekućine, ispravnom električnom napajanju, ispravnoj instalaciji i odgovarajućoj primjeni. Kada zamjeni pristupite kao dijelu cjelokupnog održavanja sustava, a ne izolirane zamjene komponenti, vidjet ćete bolje rezultate i dulji vijek trajanja vaše opreme.

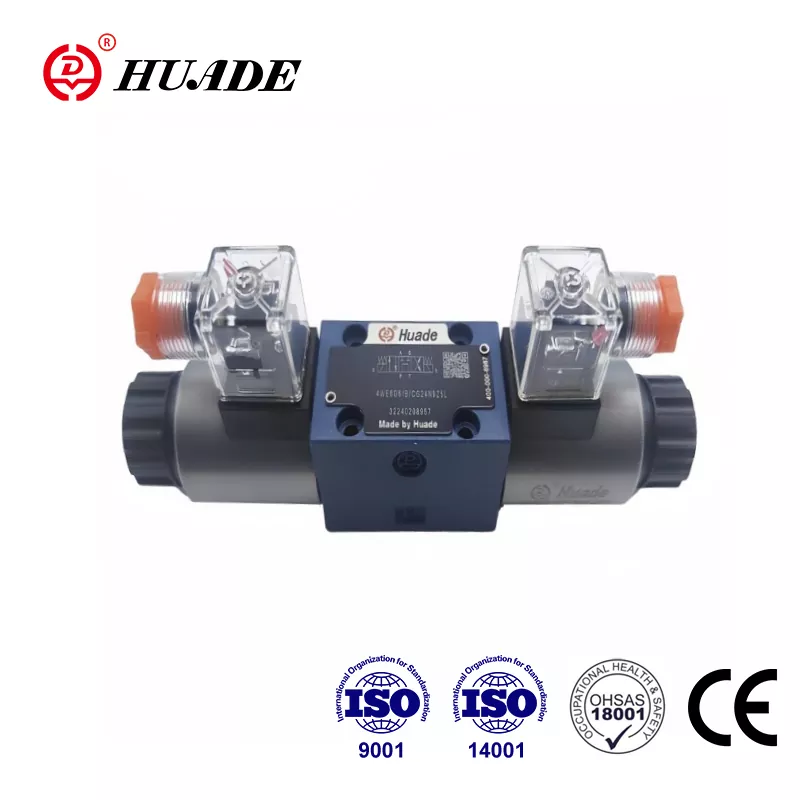

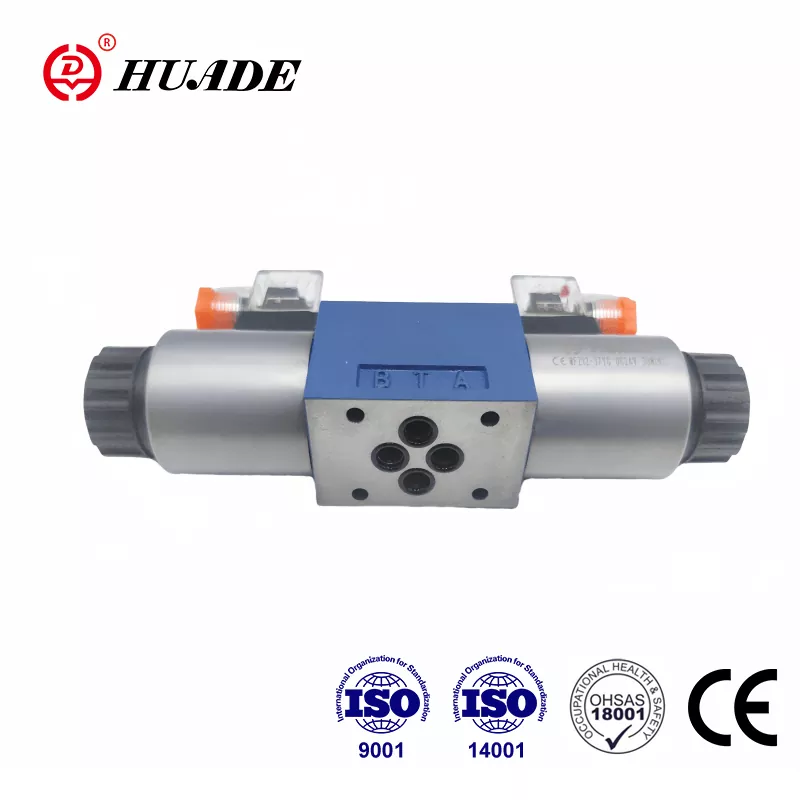

Bilo da odaberete dijelove OEM Rexroth usmjerenog ventila 4WE6 ili kvalificirane alternative Huadea ili drugih proizvođača, ključ je precizno podudaranje specifikacija i ispravno održavanje sustava nakon toga. Učinite to i vaš zamjenski Rexroth usmjereni ventil 4WE6 trebao bi vam pružiti godine pouzdane usluge.
