Potpuna analiza radnog statusa ventila za smanjenje tlaka

Ventili za uklanjanje tlaka(PRVS) su ključni Sigurnosni uređaji u industrijskim sustavima. Automatski otpuštaju višak Pritisak za sprečavanje oštećenja opreme, kvara sustava ili opasnih eksplozija. Razumijevanje načina na koji ovi ventili rade i njihov radni status je ključno za Održavanje sigurnih i učinkovitih industrijskih operacija.

Ova sveobuhvatna analiza pokriva Sve što trebate znati o ventilima za ublažavanje tlaka, od osnovnih principa do naprednih tehnika praćenja. Istražit ćemo različite vrste ventila, uobičajeni problemi, strategije održavanja i industrijski standardi koji ih čuvaju Kritični sigurnosni uređaji koji rade pravilno.

Što je ventil za ublažavanje tlaka?

Osnovna definicija i kako to funkcionira

Ventil za oslobađanje tlaka je poput sigurnosti Čuvar za sustave pod tlakom. Zamislite to kao gumb za automatsko otpuštanje koji Otvara se kada pritisak postane previsok. Kad pritisak unutar sustava dosegne a Opasna razina, ventil se otvara kako bi pustio dio tekućine pod pritiskom (plin ili tekućina) bijeg. Jednom kada se pritisak vrati na sigurnu razinu, ventil se zatvara opet.

Ventil djeluje jednostavnim, ali Učinkovit mehanizam. Proljetni ili pilot sustav stalno nadzire pritisak. Kad pritisak postane dovoljno jak da prevlada proljetnu silu, ventil otvara. To se događa automatski bez ikakvih ljudskih kontrola, čineći ga Pouzdana posljednja linija obrane od nesreća povezanih s pritiskom.

Zašto su ventili za smanjenje tlaka tako Važno

Industrijske nesreće koje uključuju preko pritiska može biti katastrofalan. Poznata nuklearna nesreća s tri milje istaknula je Koliko su ovi ventili kritični za sigurnost. Bez odgovarajućeg pritiska, oprema može eksplodirati, uzrokujući:

• Ozbiljne ozljede ili smrt radnicima
• Masivna oštećenja imovine
• Kontaminacija okoliša
• Isključivanja proizvodnje koštaju milijune dolara

PRV -ovi služe kao konačna sigurnosna barijera, Zaštita i ljudi i opreme kada drugi upravljački sustavi ne uspiju.

Glavni dijelovi ventila za smanjenje tlaka

Razumijevanje ključnih komponenti pomaže Objasnite kako ti ventili djeluju:

Elementi ventila: Glavni pokretni dijelovi, uključujući disk (dio koji se otvara i zatvara se) i brtve koje sprečavaju curenje kada se zatvore.

Osjetili elementi: Ove detektivne promjene tlaka. Mogu biti ili dijafragme (za primjene niskog tlaka, visoke točnosti) ili klipove (za visoki tlak, teška upotreba).

Elementi referentne sile: Obično podesivi opruge koje postavljaju razinu tlaka na kojoj Ventil se otvara. Dodatni dijelovi poput mlaznica i tlačnih komora fino podešavanje odgovor ventila.

Materijal:: Uobičajeni materijali uključuju mjed za opću upotrebu i nehrđajući čelik (razrede 303, 304, ili 316) za korozivna okruženja. Izbor ovisi o vrsti Fluidirajte ventil ruča i radne uvjete.

Moderni ventili poput Emersonove J-serije koriste Uravnoteženi dizajni koji smanjuju učinak tlaka nizvodno, izrađujući njih precizniji i pouzdaniji.

Gdje se koriste ventili za uklanjanje tlaka

Industrijska primjena

PRV se nalaze u mnogim industrijama:

Nafta i plin:: Zaštita cjevovoda i oprema za obradu od opasnih tlačnih šiljaka.

Kemijska obrada: Sprječavanje eksplozije reaktora i zaštita od bijega reakcije.

Parni sustavi: Zaštitni kotlovi i mreže distribucije pare u napajanju Postrojenja i proizvodni sadržaji.

Obrada vode: Održavanje sigurnih pritisaka u preradi i distribuciji vode Sustavi.

Farmaceutska proizvodnja: Zaštita sterilnih kontejnera i opreme za preradu.

HVAC sustavi:: Osiguravanje sigurnog rada sustava grijanja i hlađenja u zgradama.

Uobičajene situacije nad pritiskom

Nekoliko uvjeta može uzrokovati opasno Nakupljanje pritiska:

• Neispravljanja opreme ili kvarovi upravljačkog sustava
• Blokirani utičnice ili zatvoreni ventili nizvodno
• Temperatura se povećava koja proširuju tekućine
• Kemijske reakcije koje proizvode plin
• Neuspjesi napajanja koji zaustavljaju sustave hlađenja
• Ljudska pogreška u operativnim postupcima

Vrste ventila za ublažavanje tlaka

Ventili za uklanjanje tlaka u odnosu na sigurnosnu pomoć Ventili

Dok obje vrste štite od Prethodni pritisak, rade drugačije:

Ventili za oslobađanje tlaka (PRV): Otvorite postupno i obično se koriste s tekućinama. Oni počinju Otvaranje na oko 3-5% iznad postavljenog tlaka i potpuno zatvaranje kada je tlak pada 2-4% ispod postavljene točke.

Ventili za pomoć sigurnosti (SRVS): Otvorite se brzo s "pop" akcijom i koriste se s plinovima ili pare. Oni mogu podnijeti povećanje tlaka od 10-20% iznad postavljenog tlaka.

Kombinirani ventili: Može podnijeti i tekućine i plinove, prebacivanje između postupnih i Pop djelovanje ovisno o tipu tekućine.

Glavni tipovi i njihove karakteristike

Ventili s oprugom

To su najčešća vrsta, koristeći a opruga za držanje ventila zatvorenog.

Prednosti:

• Jednostavan i pouzdan dizajn
• Radi u većini aplikacija
• Lako održavati

Nedostaci:

• Osjetljiv na povratni tlak (tlak nizvodno od ventila)
• Može brbljanje ili vibrirati pod određenim uvjetima

Najbolje se koristi za: Parni kotlovi, opći procesni postupci

Uravnoteženi zvoni/klipni ventili

Ovi ventili nadoknađuju povratni tlak efekti koristeći belok ili klipni sustav.

Prednosti:

• Na koji ne utječe promjenom leđa
• Točnija kontrola tlaka
• Bolje za korozivne aplikacije

Nedostaci:

• Složeniji dizajn
• Bellows se s vremenom može istrošiti
• Potrebni sustavi za odzračivanje

Najbolje se koristi za: Sustavi s promjenjivim povratnim pritiskom, prljavim ili korozivnim uslugama

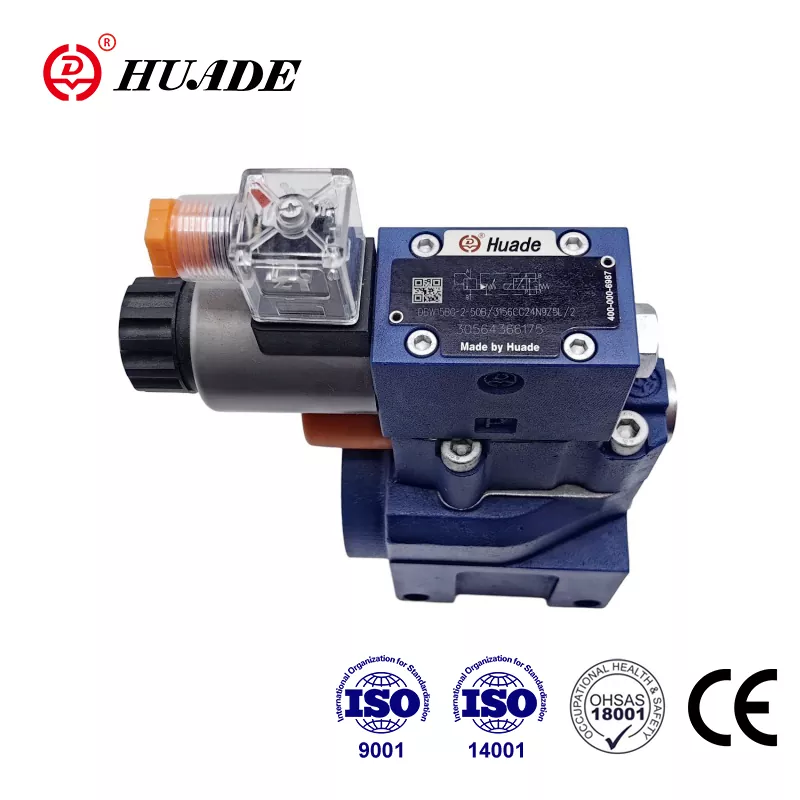

Ventili za pilot

Oni koriste mali pilot ventil za kontrolu a Veći glavni ventil.

Prednosti:

• Vrlo precizno (može raditi na 98% postavljenog tlaka)
• Ne brbljajte ili vibrirajte
• Dobro za velike primjene protoka

Nedostaci:

• Složeniji i skuplji
• Osjetljiv na onečišćenje
• Zahtijevaju više održavanja

Najbolje se koristi za: Sustavi velikog kapaciteta, aplikacije visokog pritiska

Diskovi s rupturama

To su tanki metalni diskovi koji su pukli kada Pritisak postaje previsok.

Prednosti:

• Vrlo nizak trošak
• Nema curenja prije aktivacije
• Može zaštititi PRV -ove od korozije

Nedostaci:

• Samo jednokratna upotreba
• Stvorite metalne fragmente kad puknu
• Zahtijevaju isključivanje sustava za zamjenu

Najbolje se koristi za: Rijetki događaji preko pritiska, korozivna okruženja

Ventili za reljef

Ovi posebni ventili otvaraju se unutar milisekundi kako bi se zaštitili od naglog pritiska.

Prednosti:

• Izuzetno brz odgovor
• Izvrsno za zaštitu vodenih čekića
• Precizne karakteristike otvaranja

Nedostaci:

• Specijalizirana prijava
• Veći troškovi

Najbolje se koristi za: Zaštita od brzih promjena tlaka u cjevovodima

Ključni radni parametri

Pod pritiskom

Ovo je pritisak na kojem ventil počinje se otvarati. Mora se pažljivo kalibrirati, obično tri puta testirati Osigurajte točnost unutar ± 3% ili 0,1 bara. Normalni radni tlak trebao bi biti Najmanje 20% ispod postavljenog tlaka (minimalno 10%) kako bi se spriječilo curenje.

Pritisak reljefa i nadtlak

Tlak reljefa jednak je postavljenim pritiskom plus Dopušteni za pritisak. Različite aplikacije omogućuju različit nadtlak razine:

• Opće prijave: 10%
• Primjene kotla: 3-5%
• Hitna vatra: do 20%

ASME standardi ograničavaju nadtm na 10% od Maksimalni dopušteni radni tlak (MAWP) za većinu plovila ili 21% tijekom požara hitne slučajeve.

Ponovno pod pritiskom i puhanjem

Ponovni tlak je kada je ventil u potpunosti Opet se zatvara. Blowdown je razlika između postavljenog pritiska i ponovnog postavljanja Pritisak, obično 4-20%. Margina od 3-5% sprječava brbljanje.

Maksimalni dopušteni radni tlak (MAWP)

Ovo je najveći pritisak zaštićen Oprema se može sigurno nositi. Tlak postavljenog ventila ne smije premašiti MAWP i tlak pomoći ne smije prelaziti maksimalni dopušteni akumulirani tlak (MAAP).

Uobičajeni problemi i njihovi uzroci

Razumijevanje tipičnih načina neuspjeha pomaže Uz rješavanje problema i prevenciju:

Ventil se ne otvara pri postavljenom tlaku

Uzrok:

• Slomljene ili oslabljene opruge
• Kretanje ventila za blokiranje kontaminacije
• Korozija koja sprečava rad
• Netočno umjeravanje

Posljedice:: Sustav nadtlaka, potencijalna oštećenja opreme ili eksplozija

Prethodni sustav sustava (ventil ne uspijeva Otvoriti)

Uzrok:

• Ventil zaglavljen zbog onečišćenja
• Pogrešan odabir ventila ili dimenzioniranje
• Jaka oštećenja korozije

Posljedice:: Katastrofalni neuspjeh, sigurnosni incidenti (poput slučaja otoka Three Mile)

Propuštanje ventila

Uzrok:

• Ventil se ne zatvara pravilno
• Pogrešna veličina ventila za aplikaciju
• Istrošene ili oštećene površine za brtvljenje
• Toplinski napon od temperaturnih promjena

Posljedice:: Gubitak energije, oslobađanje okoliša, neučinkovitost sustava

Brbljanje i vibracije

Uzrok:

• Prekomjerni pad ulaznog tlaka (preko 3%)
• Povratni pritisak
• Preveliki ventil za prijavu

Posljedice:: Brzo trošenje komponenti ventila, oštećenja cijevi, buka

Stiskanje, nošenje i korozija

Uzrok:

• Kontaminirane tekućine
• Nespojivi materijali
• Oštri radni uvjeti

Posljedice:: Kvar ventila, neočekivano propuštanje, sigurnosni sustav kompromis

Većina problema proizlazi iz problema sustava Umjesto oštećenja ventila, naglašavajući važnost pravilnog odabira, instalacija i održavanje.

Poboljšanje održavanja i pouzdanosti

Strategije održavanja

Preventivno održavanje: Redovita inspekcija, čišćenje, podmazivanje i testiranje. Visoko rizičan Prijave mogu zahtijevati godišnje održavanje.

Glavni remont: Potpuno rastavljanje, nerazorna ispitivanja, komponenta Zamjena i potpuno testiranje prije povratka na uslugu.

Dijagnostičke tehnike

Osnovna inspekcija: Vizualne provjere i testiranje curenja mogu prepoznati očite probleme.

Napredno nerazorno testiranje (NDT):

• Akustična emisija
• Ultrazvučno testiranje
• Inspekcija magnetskih čestica
• Testiranje penetranta boje
• Radiografsko testiranje
• Analiza vibracije

Ove napredne tehnike mogu otkriti Problemi rano, smanjujući troškove i sprečavajući neuspjehe.

Pametno nadgledanje i prediktivni Održavanje

Moderna tehnologija nudi sofisticirane Sustavi za nadzor:

Bežični akustični nadzor: Sustavi poput Rosemount 708 mogu otkriti rad ventila bez fizički kontakt.

Položaji za prijenos: Uređaji poput Fisher 4400 monitor položaja ventila kontinuirano.

Umjetna inteligencija: AI i strojno učenje analiziraju podatke o praćenju za predviđanje neuspjesi prije nego što se pojave.

Tvrtke koje koriste ove tehnologije izvještavaju Do 50% smanjenje neplaniranih isključenja. Priče o uspjehu iz Shell -a, General Motori i Frito-Lay pokazuju uštedu milijuna dolara putem prediktivnog programi održavanja.

Inspekcija na temelju rizika (RBI) i Održavanje usmjereno na pouzdanost (RCM)

RBI:: Kvantificira vjerojatnost neuspjeha i posljedica, omogućavajući održavanje resursi da se usredotoče na opremu s najviše rizika.

RCM: Uzima a Pristup usmjeren na funkciju, određivanje najučinkovitijih zadataka održavanja za svaka komponenta.

Ovi pristupi djeluju zajedno na optimizaciji Raspored održavanja i poboljšati ukupnu pouzdanost sustava.

Industrijski standardi i propisi

Poštivanje industrijskih standarda je bitno za sigurnost i pravni rad:

ASME Bojler i kôd pod tlakom

• Odjeljak I (kotlovi)iOdjeljak Viii (tlačne posude): Ograničite nadtlak na 10-21% MAWP-a Ovisno o uvjetima
• Zahtijevaju neovisnu zaštitu tlaka za svako plovilo

API standardi

• API 520: Izračunavanje veličine i Zahtjevi za protok
• API 521: Smjernice za instalaciju i dizajn sustava
• API 526: Nabava ventila tehnički podaci
• API 527: Zategnutost sjedala zahtjevi

ISO 4126 serija

Međunarodni standardi koji pokrivaju sigurnost Zahtjevi za ventilom, uključujući pilot ventile i diskove za rupture.

Direktiva za pritisak (PED) 2014/68/EU

Europski propisi koji zahtijevaju oznaku CE i procjena sukladnosti za pritisak opreme.

OSHA zahtjevi

Propisi o sigurnosti na radnom mjestu zabranjuju Izolacija ventila i zahtijeva neovisne sustave za ublažavanje tlaka.

Tehnološki trendovi i budućnost Razvoj

Digitalna integracija

Moderni PRV -ovi sve više uključuju Digitalni sustavi za praćenje i upravljanje. Pametni ventili mogu komunicirati svoje status, predvidjeti potrebe za održavanjem i automatski optimizirati performanse.

Napredni materijali

Novi materijali bolje odupiru se koroziji i traju duže u teškim okruženjima. Ovi materijali smanjuju održavanje zahtjevi i poboljšati pouzdanost.

Simulacija i modeliranje

Računalne simulacije pomažu inženjerima da dizajniraju Bolji sustavi ventila i predviđajte performanse u različitim uvjetima. Ovaj Smanjuje potrebu za skupim fizičkim testiranjem.

Okolišna razmatranja

Noviji ventili minimiziraju emisije i Utjecaj na okoliš uz održavanje sigurnosnih performansi. Ovo je posebno Važno u primjeni kemijske prerade i rafiniranja nafte.

Zaključak i preporuke

Ključni nalazi

Radni status ventila za oslobađanje tlaka uključuje i parametre ustaljenog stanja (poput postavljenog tlaka i kapaciteta protoka) i Karakteristike prolaznih odgovora (poput vremena otvaranja i zaštite od prenapona). Pouzdanost ovisi o pravilnom poštivanju standarda, redovitom održavanju i Sve više pametni sustavi za nadzor.

Važna otkrića iz nedavnih istraživanja:

• Ventili za pomoć prenaporanju značajno nadmašuju konvencionalno Ventili za brze promjene tlaka
• Kombinacija s diskovima za pucanje sprječava curenje dok dopušta Internetsko testiranje
• Većina kvarova ventila proizlazi iz problema sustava, a ne oštećenja ventila
• Prediktivno održavanje pomoću AI može dramatično smanjiti troškove i poboljšati sigurnost

Preporuke akcije

Za dizajn i izbor:

• Koristite API 520 izračune za pravilno dimenzioniranje
• Razmotrite simulacije prolaznih tlaka za kritične prijava
• Specifikacije referentnih proizvođača provjerenih dobavljača Poput Emersona i Crosbyja
• Uključite zaštitu od prenapona za sustave sklone vodenom čekiću

Za rad i održavanje:

• Održavajte najmanje 20% marža tlaka ispod postavljenog tlaka
• Implementirajte napredni nadzor pomoću NDT i AI sustava
• Koristite RBI i RCM pristupe za optimizaciju rasporeda održavanja
• Operatori vlaka za pravilan rad ventila i hitne slučajeve postupci

Za usklađenost s regulatornom:

• Osigurajte stroge postupke pregleda i odobravanja dokumentacije
• Provesti ocjene redovito analize opasnosti (PHA)
• Ostanite trenutni s razvijajućim standardima i propisima
• Održavajte odgovarajuće zapise o certificiranju i testiranju

Za poslovnu podršku:

• Upotrijebite internetske alate za odabir i kalkulatore
• Pristupite podacima i tehničkim resursima proizvođača
• Razmotrite ukupni trošak vlasništva, a ne samo početnu kupnju cijena
• Izgradite odnose s kvalificiranim pružateljima usluga

Slijedeći ove preporuke i Održavanje sveobuhvatnog pristupa upravljanju ventilima za ublažavanje pritiska, Organizacije mogu osigurati sigurne, pouzdane i isplative operacije dok ispunjavanje svih regulatornih zahtjeva.

Budućnost ventila za smanjenje tlaka Tehnologija izgleda obećavajuće, uz pametno nadgledanje, prediktivno održavanje i Napredni materijali nastavljaju poboljšati sigurnost i pouzdanost. Ostanak informirani o tim razvojima i provedbe najboljih praksi bit će bitno za održavanje konkurentske prednosti, istovremeno osiguravajući najviše razine sigurnosti.
