Tlak kontrole sabirnice Zatvorena petlja Proporcionalno otpuštanje ventila za reljef

Tlak kontrole sabirnice proporcionalni ventil za pomoć u zatvorenom krugu, koji se koristi za kontrolu radnog tlaka hidrauličkog sustava i može igrati zaštitnu ulogu u pokretaču. Na temelju tradicionalnog proporcionalnog ventila za kontrolu otvorene petlje, dodane su povratne informacije tlaka kako bi se postigla kontrola zatvorene petlje, a poboljšana su preciznost i brzina kontrole tlaka. Neobavezno s sučeljem sabirnice, preciznost kontrolnog tlaka sabirnice je veća, izlaz tlaka je linearan, točnost tlaka određuje se točnošću senzora tlaka. Pogodno za prešu za kovanje matrice, keramički tlak i druge prigode visokog preciznog tlaka.

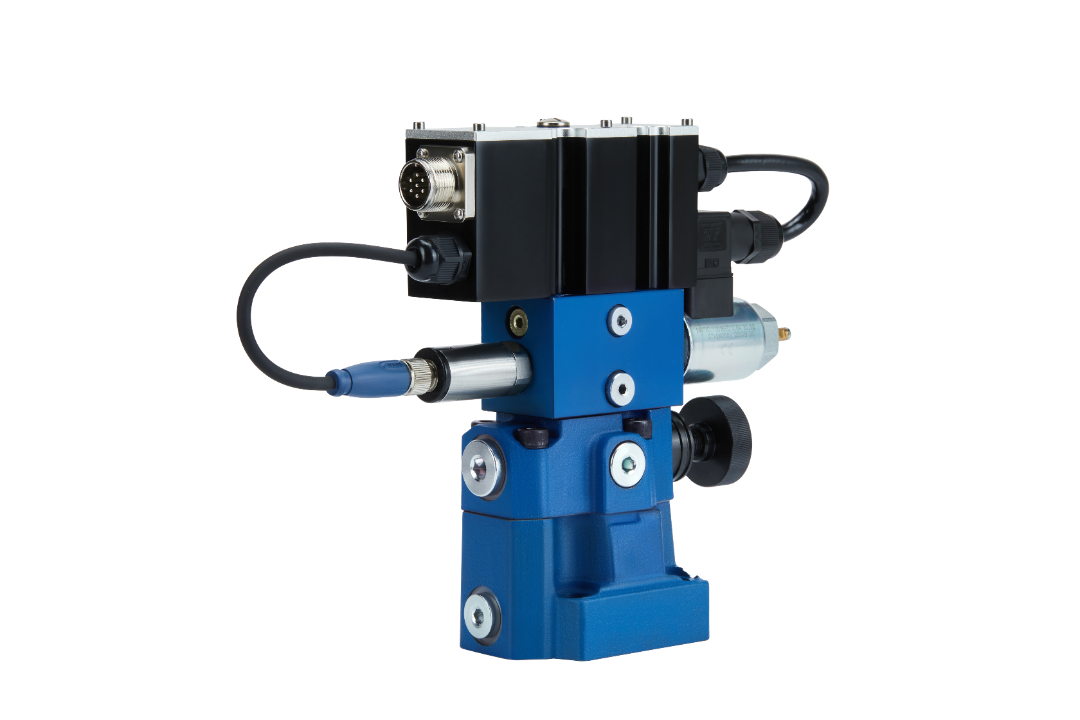

Tlak kontrole sabirnice Zatvorena petlja proporcionalni ventil za pomoć - stvarna slika

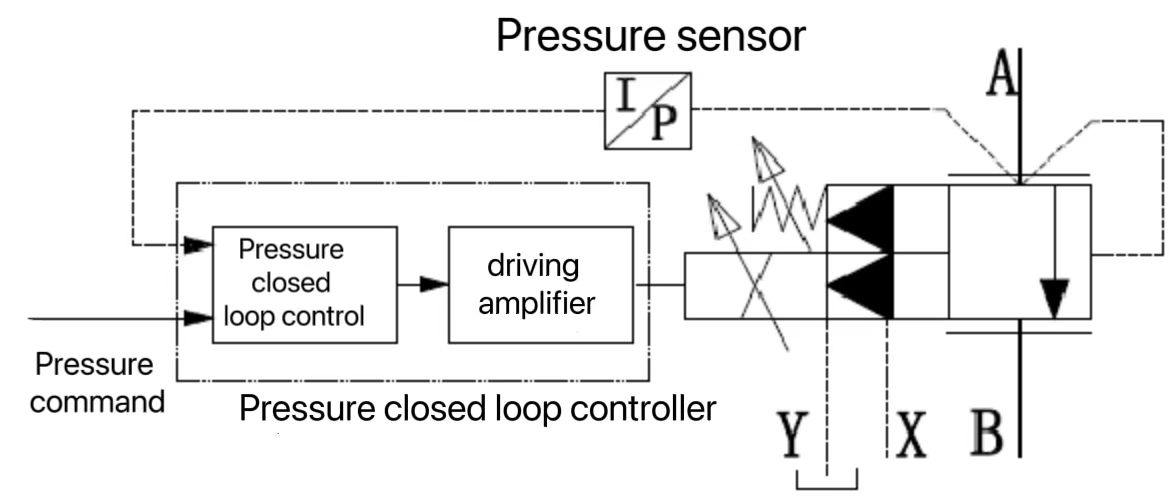

Tlak kontrole sabirnice Zatvorena petlja proporcionalni ventil za pomoć - shematski dijagram

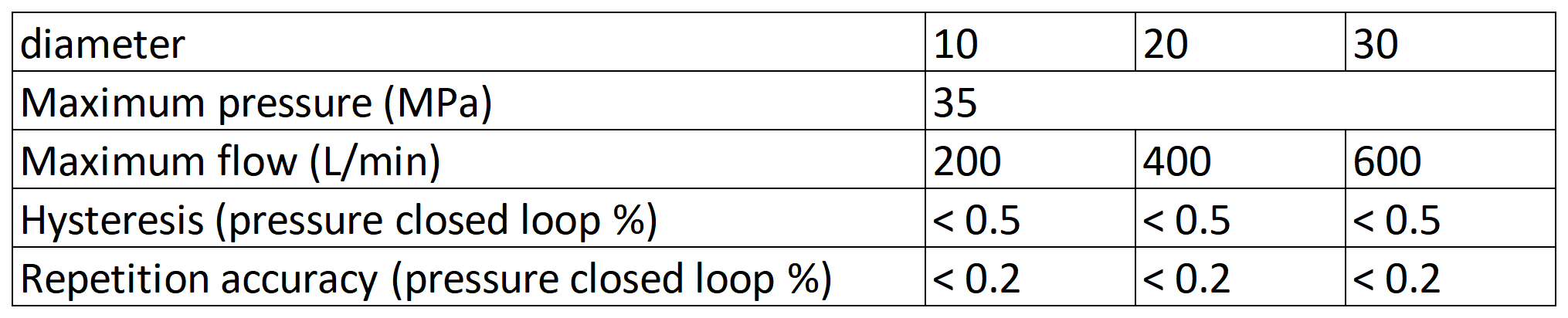

1, maksimalni radni tlak: 35MPA;

2, maksimalni protok: 600L/min;

3, histereza (maksimalni tlak podešavanja %): ± 0,5;

4, točnost ponavljanja (maksimalni tlak podešavanja %): ± 0,2;

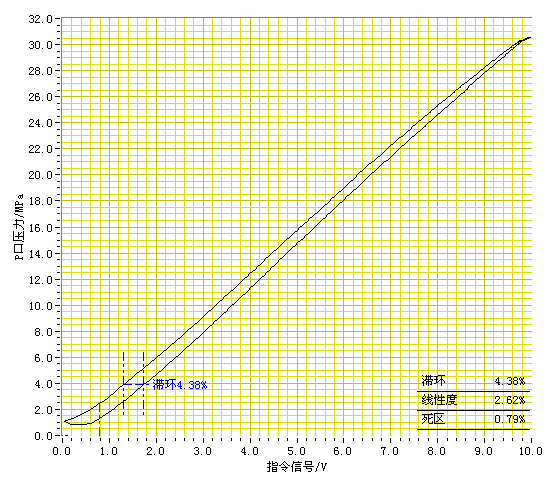

5, linearnost (maksimalni podešavajući tlak %): ± 1.

Značajke proizvoda

1. Navojni proporcionalni elektromagnet pogon;

2. Zatvorena kontrola petlje s pritiskom;

3. Integrirani elektronički kontroler s opcijskim sučeljem sabirnice;

4. Upute signala mogu se pružiti ili standardnim analognim ili sabirnicom.
