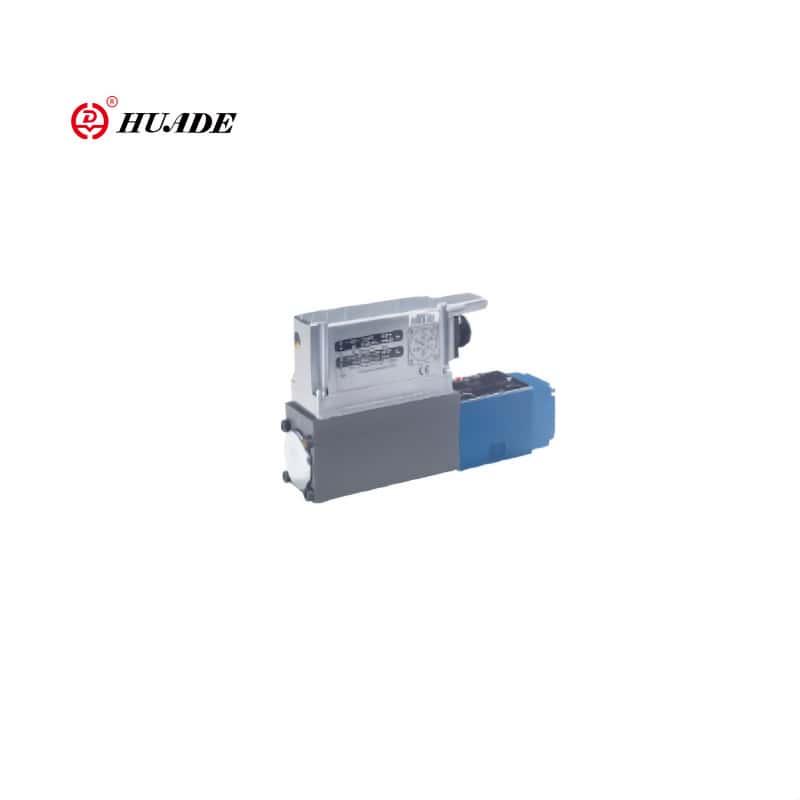

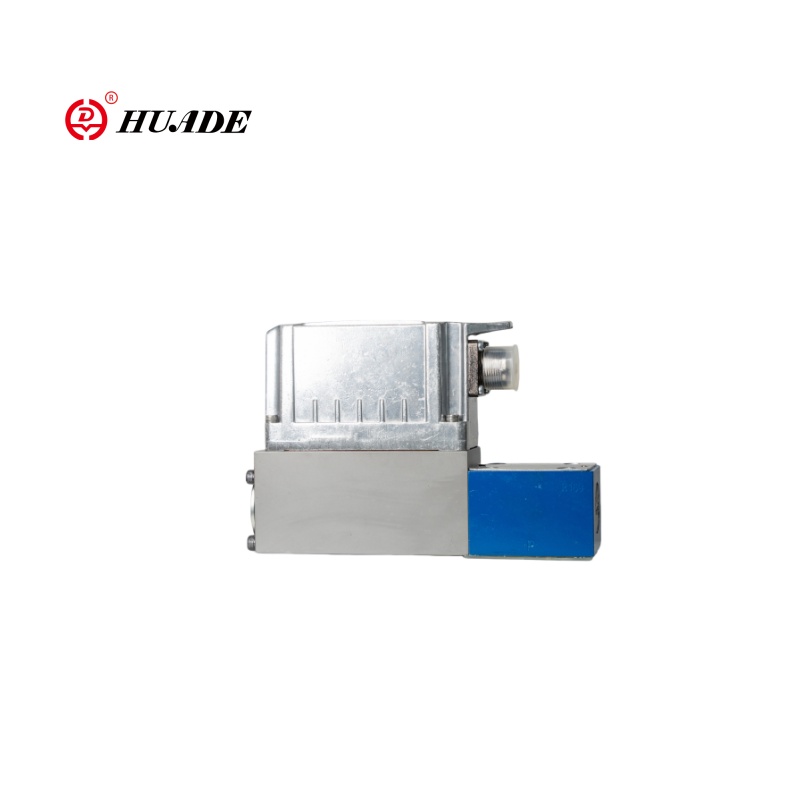

Proporcionalni ventil za upravljanje protokom 3freez-1x

Proporcionalni protočni ventil 3FreeZ-1x je visoko precizna komponenta kontrole tekućine koja se obično koristi u industrijskim automatizacijskim sustavima koji zahtijevaju preciznu regulaciju protoka ili raspodjelu omjera protoka. Ventil 3Freez-1x je elektronički kontroliran proporcionalni regulator (ulaz signala 0-10V/4-20mA). Tlak obično može doseći 315BAR, pogodan za hidrauličke sustave visokog tlaka. Proporcionalni ventil protoka 3Freez-1x ventil se može integrirati s PLC i DCS sustavima i podržava Modbus i druge komunikacijske protokole. Proporcionalni ventil 3freez-1x kontrolira brzinu protoka kroz udio električnih signala, ostvaruje regulaciju brzine pokretača i poboljšava točnost odgovora sustava.

Parametar proizvoda proporcionalnog ventila za upravljanje protokom 3freez-1x

Značajka proizvoda i primjena proporcionalnog ventila za upravljanje protokom 3freez-1x

Značajke

▶ izravno kontrolirani protočni regulacijski ventili NG6 i NG10 s ugrađenom elektronikom i induktivnim položajem pretvarača

▶ S kontrolom položaja, minimalna histereza <1 %, vidi Tehničke podatke

▶ Funkcija trosmjere određuje se načinom dodjele hidrauličkih priključaka (zaostali protok prolazi kroz luku P, 3. put)

▶ Podesiva pomoću kontroliranog položaja solenoida, položaja pretvarača i ugrađene elektronike

▶ Za pričvršćivanje pod pločama, konfiguracija rupe za ugradnju NG6 na ISO4401-03-02-0-94, NG10 do ISO 4401-05-04-0-94

▶ Podplati po katalogu, RE 45053 za NG6, RE 45055 za NG10 (narudžba zasebno)

▶ Plug-in Priključak na DIN 43563-AM6, vidi katalog lista RE 08008 (narudžba zasebno)

▶ Podaci za ugrađenu elektroniku okidača

• U skladu s CE, EMC direktivama

U 61000-6-2: 2002-08

I i 61000-6-3: 2002-08

• Ub = 24VVnom DC

• Električni priključak 6p+PE

• Uključivanje signala

-Standard 0 ...+10V (A1)

• Krivulja ventila kalibrirana u tvornici

Prijava:

Proporcionalni protočni ventil 3Freez-1x široko se koristi u hidrauličkim sustavima, građevinskim strojevima, strojevima za ubrizgavanje, strojevima za lijevanje matrice, kemijskom/kontroli procesa itd. Model otporan na eksploziju može se koristiti i u opremi za automatizaciju u opasnim područjima kao što su nafta i prirodni plin.

Funkcija i odjeljak proporcionalnog ventila za upravljanje protokom 3freez-1x

General

Tip 3freez proporcionalni protočni protok s kontrolom položaja s kontrolom položaja i ugrađenim elektronikom dostupni su u nominalnim veličinama6 i 10. Oni se aktiviraju pomoću proporcionalnog solenoida s induktivnim položajem pretvarača. Histereza je <1 %.

Ugrađena elektronika kalibrira se u tvornici i omogućuje brzo vrijeme odziva. Dizajn tijela ventila je takav da zaostali protok prolazi kroz luku P.

Osnovni princip

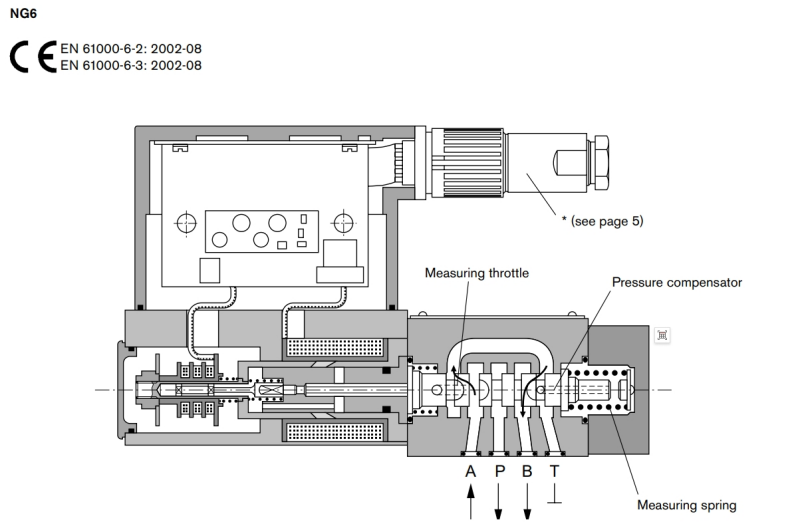

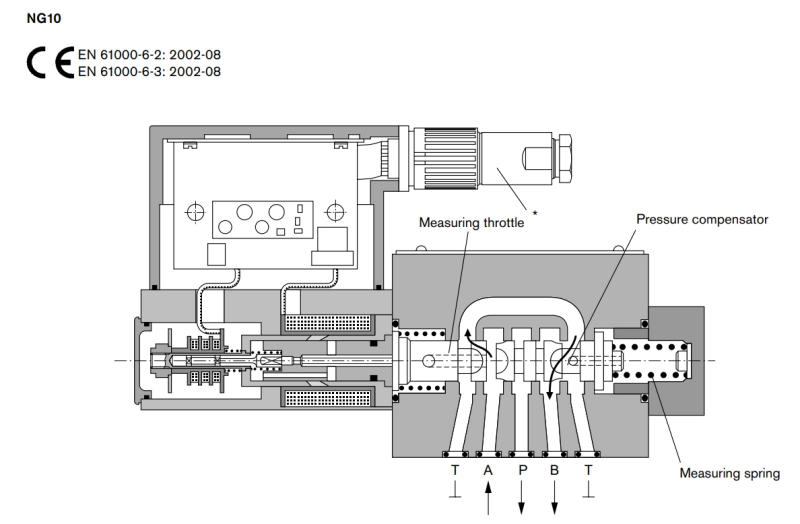

Za podešavanje brzine protoka ulja iz B, zadana je točka postavljena u elektroniku okidača. Na temelju ove zadane točke, elektronika kontrolira solenoidnu zavojnicu kao funkciju signala iz pretvarača položaja. Kontrola položaja osigurava vrlo nisku histerezu. Otvaranje ventila određuje se mjernim rubovima na kalem, a intenzivni kompenzator tlaka uspoređuje pad tlaka pomoću opruge od 8 traka. Kompenzator tlaka mjerenjem opruge regulira tlak prije ruba zalijepljenja prema pojednostavljenoj formuli: "Tlak opterećenja plus sila mjerne opruge". Na taj se način pad tlaka nad mjernim rubom održava na konstantnoj razini.
