Kao vodeća robna marka u kineskoj hidrauličkoj industriji, Huade® hidrauličke tlačne ventile favorizira tržište zbog njihove kvalitete koja se može usporediti s markama prve razine s pristupačnijim cijenama. Huade® sigurnosni ventil DA može zamijeniti serijske proizvode koje nudi Rexroth zahvaljujući dvije dugoročne suradnje. Sve podružnice poduzeća prošle su tri glavne nacionalne certifikacije sustava, naime, ISO9001, ISO14001 i OH SAS18001. Huade Hydraulic predstavio je više od 750 napredne opreme iz cijelog svijeta. Također ima dobar sustav inspekcije kako bi se osigurala vrhunska izvedba svakog tlačnog ventila.
|
Veličina |
10 |
20 |
30 |
|
|
Maks. protok (L/min) |
40 |
100 |
250 |
|
|
pritisak zvonio |
Vidi karakterističnu krivulju |
|||
|
Priključak radnog tlaka A (MPa) |
do 31.5 |
|||
|
Maks. podesivi tlak (MPa) |
do 8, do 16, do 31.5 |
|||
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|||
|
Raspon viskoznosti (mm²/s) |
10~800 |
|||
|
Raspon temperature tekućine pod pritiskom (℃) |
-30 do +80 |
|||
|
Stupanj kontaminacije (㎛) |
Maksimalni dopušteni stupanj kontaminacije tlačne tekućine prema NAS 1638 klasa 9. |
|||
|
Težina (kg) |
I |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
Značajke:
▶ Za montažu podloške:
▶ 4 elementa za podešavanje:
● Okretni gumb
● Čahura s unutarnjim šesterokutom i zaštitnom kapom
● Okretni gumb sa skalom koji se može zaključati
● Okretni gumb sa skalom
▶ 3 stupnja tlaka
▶ Solenoidno aktivirano pražnjenje putem ugrađenog usmjerenog ventila
Ventili za regulaciju tlaka tipa DA su ventili za zatvaranje tlaka s upravljačkim pilotom. Koriste se za prebacivanje protoka crpke na netlačni by-pass čim se postigne tlak punjenja akumulatora. Daljnje primjene ventila su u sustavima koji imaju visokotlačne i niskotlačne pumpe. U tom slučaju niskotlačna pumpa se prebacuje na netlačni by-pass čim se postigne postavljeni visoki tlak.
Ventili za zatvaranje tlaka DA u osnovi se sastoje od glavnog ventila s glavnim sklopom kalema, upravljačkog ventila s elementom za podešavanje tlaka i povratnog ventila. Kod ventila veličine 10 nepovratni ventil ugrađen je u glavni ventil. Kod veličina ventila 25 i 32 nepovratni ventil ugrađen je u zasebnu ploču ugrađenu ispod glavnog ventila.

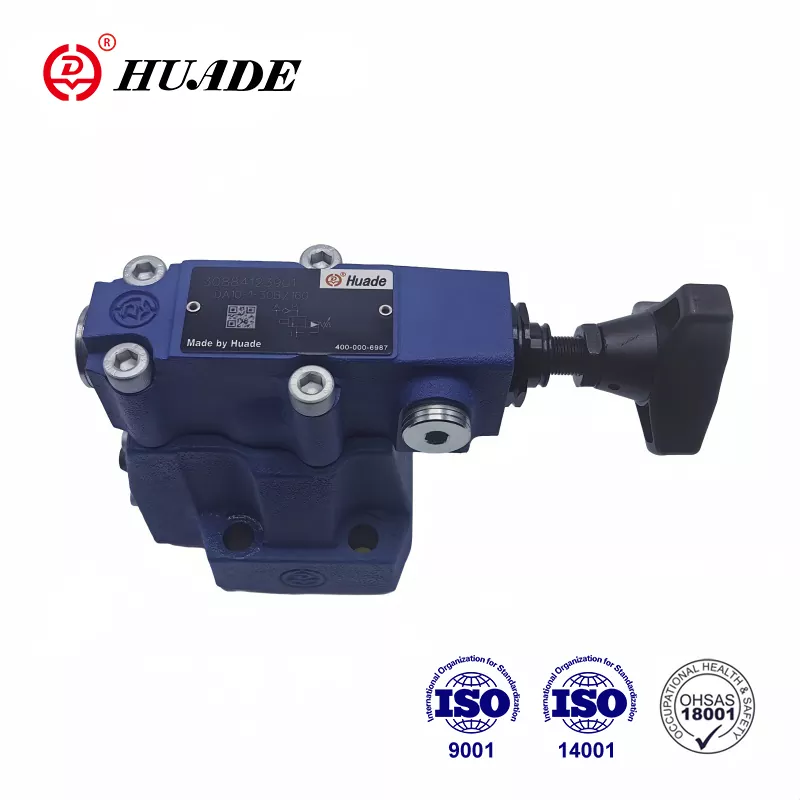

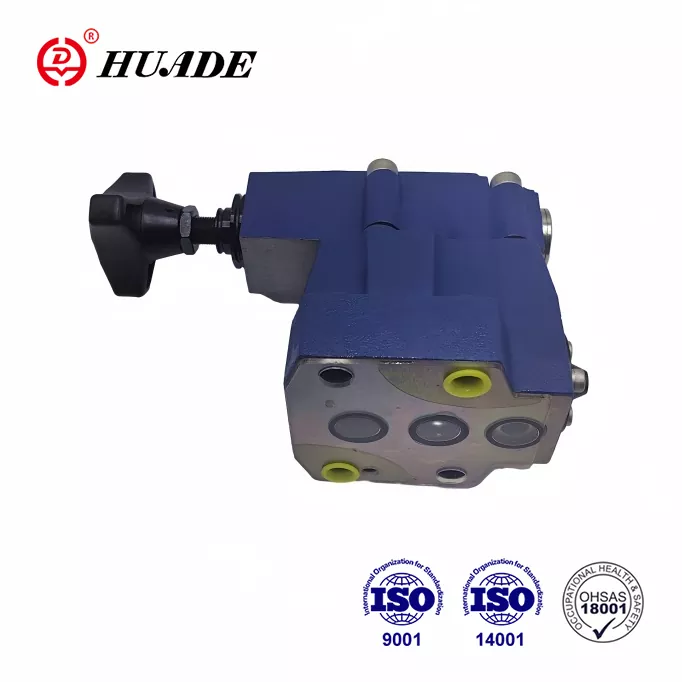

Ventil za zatvaranje tlaka tip DA
Preusmjeravanje protoka pumpe iz P u A ili P u T.
Crpka dovodi protok preko povratnog ventila (1) u hidraulički sustav (P do A). Tlak u priključku A djeluje preko vodećeg voda (3) na upravljački kalem (4). U isto vrijeme, tlak u priključku P prolazi kroz otvore (5) i (7) na stranu opterećenu oprugom glavnog kalema (6) i lamele (8) u upravljačkom ventilu (2). Čim se postigne namješteni tlak isključivanja u hidrauličnom sustavu, lopatica (8) se podiže prema opruzi (9). Tlačna tekućina sada teče kroz otvore (5) i (7) u opružnu komoru (11). Iz
ovdje se tekućina vraća u spremnik interno preko kontrolne linije u tipu ventila DA...30B/... ili izvana preko kontrolne linije u tipu ventila DA.30B/..Y... Zbog otvora (5) i (7), sada je prisutan pad tlaka na glavnom kalemu (6). Glavni kalem (6) sada se podiže sa svog sjedišta i otvara vezu od P do T. Nepovratni ventil (1) sada dozira vezu od A do P. Poklopac (8) sada se drži otvorenim pritiskom sustava preko pilota kalem (4).
Preusmjeravanje protoka pumpe s P na Tor P na A.
Površina pilotskog kalema (4) je 17% veća od efektivne površine lopatice (8). Djelotvorna sila na kalemu pilota (4) je, dakle, 17% veća od efektivne sile na krilcu (8). Kada tlak aktuatora padne u odnosu na tlak isključivanja pomoću ventila koji odgovara diferencijalu tlaka uključivanja, opruga (9) gura tanjir (8) na njegovo sjedište. Tlak se tada stvara na strani opterećene oprugom glavnog kalema (6). U kombinaciji s oprugom (10), to zatvara glavni kalem (6) i izolira vezu od P do T. Protok crpke još jednom prolazi kroz nepovratni ventil (1) u hidraulički sustav (P do A).
struktura od DA10...30B
Simboli DA...30B
