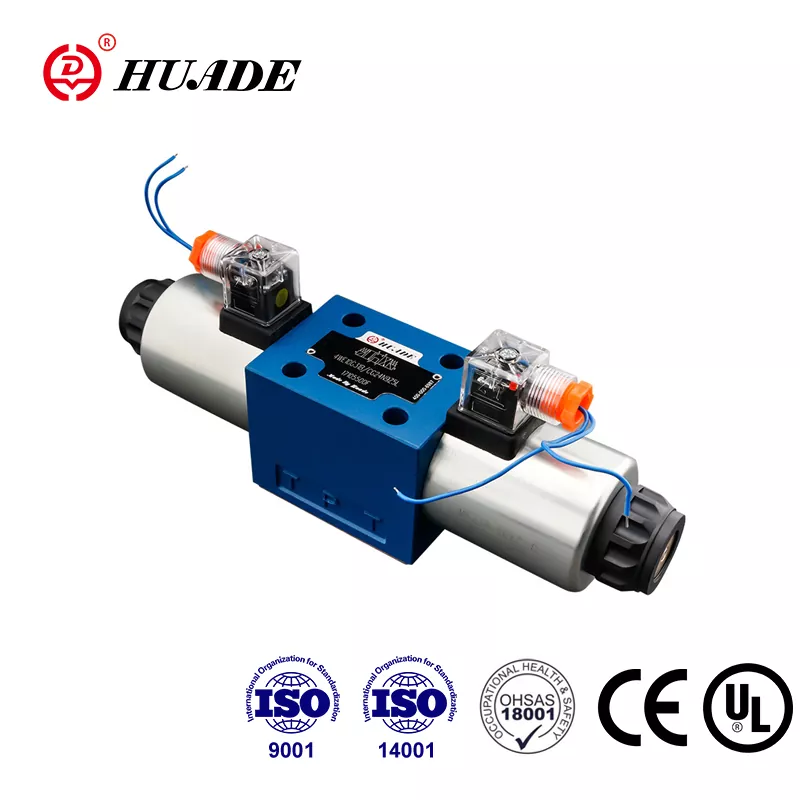

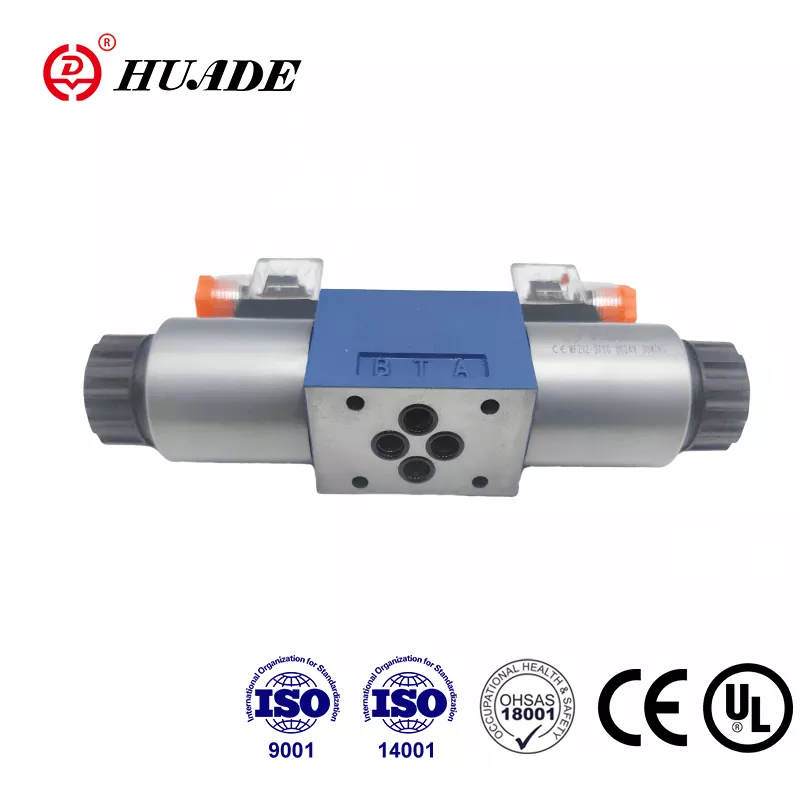

Beijing Huade Hydraulic osnovan je 1979. godine, a sada se razvio u veliku grupu poduzeća u državnom vlasništvu specijaliziranu za projektiranje, proizvodnju i servisiranje hidrauličkih ventila i opreme. Huade® usmjereni ventil tipa 4WE 10 D pristupačna je alternativa istom modelu koji nudi Rexroth. Serija elektromagnetskih usmjerenih ventila prošla je CE i UL certifikate. Ventili će biti pakirani u standardne kartonske kutije s naljepnicama protiv krivotvorenja. Tvornica je prošla certificiranje sustava upravljanja kvalitetom, upravljanja okolišem i upravljanja zdravljem i sigurnošću na radu. Huade® hidraulički usmjereni ventili naširoko se koriste u hidrauličkom sustavu brodskog kormilara, sustavu okretne dizalice i hidrauličkom sustavu propelera s podesivim korakom, Huade posjeduje veliku grupu kupaca u pomorskoj industriji.
|
Radni tlak max. |
Priključci A.B.P (MPa) |
do 31.5 |
|
Priključci T (MPa) |
16 |
|
|
Maks. protok (l/min) |
120 |
|
|
Poprečni presjek (uklopni položaj 0): |
Sa simbolom Q cca.6 % nazivne površine |
|
|
Tlačna tekućina |
Mineralna ulja (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
|
Raspon temperature tekućine pod pritiskom （℃） |
-30～+80 |
|
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
|
|
Težina (kg) |
Ventil s 1 elektromagnetom |
5.1 (DC), 4.3 (AC) |
|
Ventil sa 2 solenoida |
6.7(DC),5.1(AC) |
|
Značajke:
▶ Smjerni ventil s izravnim elektromagnetskim upravljanjem kao standardna verzija
▶ Mokri pin DC ili AC solenoidi sa uklonjivim zavojnicama
▶ Savršen obris
▶ Zavojnice se mogu zamijeniti bez otvaranja tlačno nepropusne komore
▶ Izbor centralnih ili pojedinačnih električnih priključaka
▶ Opcijsko ručno upravljanje
▶ Dug vijek trajanja
▶ Uzorak povezivanja prema Din 24 340 obrazac A, ISO 4401 i CETOP - RP 121H
Primjena:
4WE 10 D je elektromagnetski upravljani kalemni ventil. Kontrolira početak, zaustavljanje i smjer tekućine.
Usmjereni ventili se u osnovi sastoje od kućišta (1), jednog ili dva solenoida (2), upravljačkog kalemova (3) i jedne ili dvije povratne opruge (4). U stanju mirovanja upravljački kalem (3) se pomoću povratnih opruga (4) (osim kod impulsnih kalemova) drži u središnjem ili početnom položaju. Upravljačkim kalemom (3) upravljaju mokri solenoidi (2). Sila solenoida (2) djeluje na upravljački kalem (3) i pomiče ga iz položaja mirovanja u željeni krajnji položaj. Ovo dopušta slobodan protok od P do A i B do T ili P do B i A do T.
Pri isključenju solenoida (2) upravljački kalem (3) povratnom oprugom (4) vraća se u početni položaj.
Opcijsko ručno upravljanje (5) dopušta da se upravljački kalem (3) pomiče bez napajanja solenoida.
Dijagram strukture serije WE 10 30B
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak
3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.
4. Vijci za pričvršćivanje ventila moraju se odabrati i koristiti prema parametrima navedenim u knjizi uzoraka
5. Hrapavost površine povezane s ventilom mora biti 0,8.
6. Površinska obrada spojnog dijela je 0,01/100 mm.
