Što je hidraulička stanica i kako radi? - Potpuni vodič 2025

Zamislite da imate moć podizanja 50 tona jednim dodirom gumba ili upravljanje masivnom građevinskom opremom s milimetarskom preciznošću. Ovo nije znanstvena fantastika – to je nevjerojatna stvarnost hidrauličkih stanica koje rade svaki dan diljem svijeta!

Od visokih dizalica koje grade nebodere sutrašnjice do preciznih robotskih oružja za proizvodnju medicinskih uređaja koji spašavaju živote, hidraulične pogonske jedinice (HPU) su neopjevani heroji koji pokreću naš moderni svijet. Ovi izvanredni strojevi pretvaraju jednostavnu mehaničku energiju u nezaustavljivu hidrauličku silu, čineći nemoguće mogućim.

Hidraulička stanica – poznata i kao hidraulička pogonska jedinica, HPU sustav ili hidraulička pumpna stanica – puno je više od puke industrijske opreme. To je srce bezbrojnih industrija, multiplikator sile koji ljudima omogućuje pomicanje planina i precizan alat koji oblikuje našu budućnost.

U ovom sveobuhvatnom vodiču otkrit ćemo tajne iza ovih inženjerskih čuda – od temeljnih načela do vrhunskih inovacija 2025. godine. Bilo da ste ambiciozni inženjer, znatiželjni student ili profesionalac koji želi produbiti svoje znanje, upravo ćete otkriti kako hidrauličke stanice revolucioniraju industriju i stvaraju mogućnosti koje su se prije samo desetljeća činile nemogućim.

Gidravlik bosimli relef klapan oddiy, ammo oqlangan kuch balans printsipida ishlaydi.

Osnovna definicija

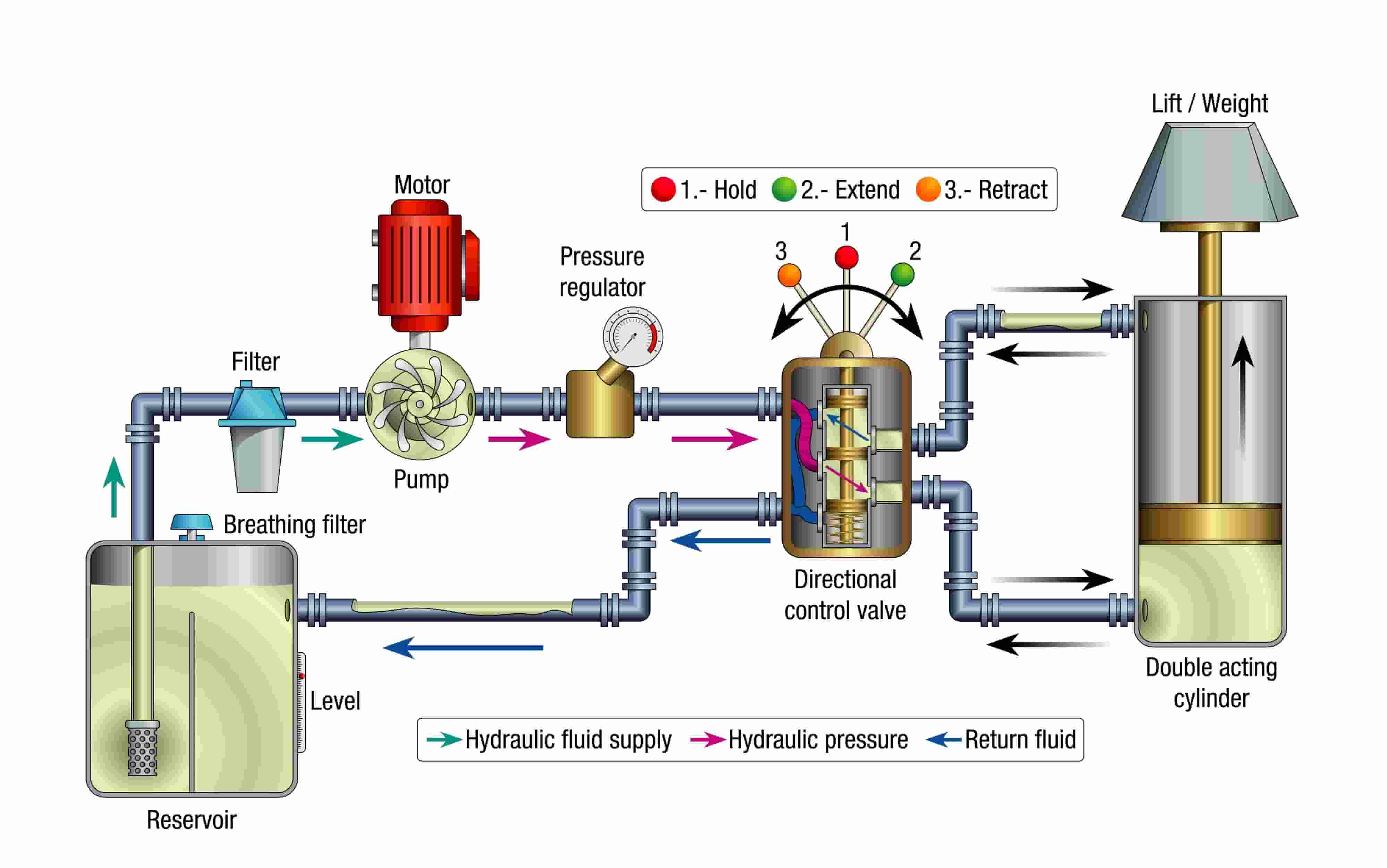

Hidraulička stanica je kompletan energetski sustav koji pumpa tekućinu (obično ulje) pod visokim tlakom za rad hidrauličke opreme. To je kao da imate snažnu pumpu za vodu, ali umjesto da pumpa vodu za vaš vrt, pumpa posebno ulje za pogon teških strojeva.

Hidraulička stanica uključuje nekoliko ključnih dijelova koji rade zajedno:

• Pumpa za stvaranje pritiska
• Motor za pokretanje pumpe
• Spremnik za skladištenje hidrauličke tekućine
• Ventili za kontrolu protoka i tlaka
• Filtri za održavanje tekućine čistom

Znanost iza hidrauličnih stanica

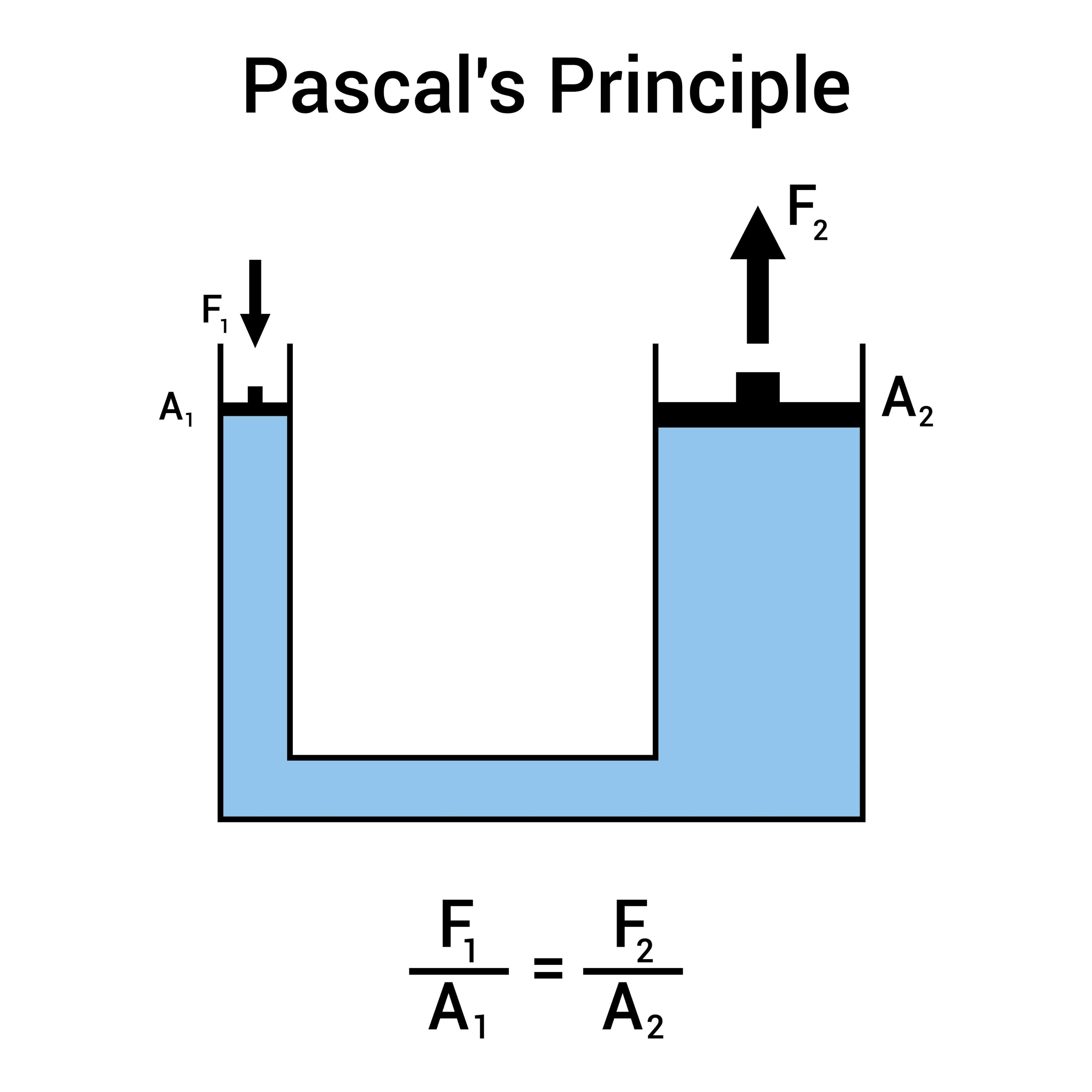

Pascalov zakon – temelj

Svi hidraulički sustavi rade zahvaljujući Pascalovom zakonu koji je otkrio francuski znanstvenik Blaise Pascal 1600-ih. Ovaj zakon kaže da kada pritisnete zatvorenu tekućinu (poput ulja u zatvorenom sustavu), taj se pritisak jednako širi u svim smjerovima.

Evo jednostavnog načina da to shvatite: Zamislite da imate vodeni balon. Kada stisnete jedan dio, pritisak ide svuda unutar balona jednako. Hidraulički sustavi koriste ovaj princip za prijenos snage.

Kako se sila umnožava

Prava magija nastaje kada hidraulički sustavi višestruko povećaju snagu. Evo kako:

Ako imate dva spojena cilindra – jedan mali i jedan veliki – i pritisnete mali prema dolje, veliki će se gurnuti prema gore s mnogo većom snagom. Kompromis je u tome što se veliki cilindar pomiče na kraćoj udaljenosti.

Ovo je razlog zašto hidraulične dizalice mogu podići teške automobile samo malom ručnom pumpom!

Svojstva hidrauličkih tekućina

Tekućina koja se koristi u hidrauličkim sustavima nije bilo koja tekućina. Ima posebna svojstva:

• Nekompresivan:Za razliku od zraka (koji se lako sabija), hidrauličko ulje se ne sabija mnogo. To znači da se sav pritisak koji stvarate prenosi izravno na obavljanje posla.
• Podmazivanje:Tekućina također podmazuje sve pokretne dijelove, smanjujući trošenje i habanje.
• Prijenos topline:Pomaže u odvođenju topline s vrućih komponenti.
• Stabilan:Dobra hidraulička tekućina ne kvari se lako pod pritiskom i toplinom.

Ključne komponente hidrauličke stanice

Komponente za proizvodnju električne energije

Hidraulička pumpa

Pumpa je srce svake hidrauličke stanice. Usisava hidrauličku tekućinu iz spremnika i istiskuje je pod visokim pritiskom. Postoje tri glavne vrste:

• Zupčaste pumpe:Jednostavan, pouzdan i pristupačan. Dobar za osnovne primjene.
• Pumpe s krilcima:Tiši i učinkovitiji. Koristi se u aplikacijama srednjeg opterećenja.
• Klipne pumpe:Najsnažniji i najprecizniji. Koristi se za teške uvjete rada i rad pod visokim pritiskom.

2025. Inovacija: Moderne crpke sve više imaju promjenjivi volumen s elektroničkom kontrolom, što omogućuje optimizaciju protoka i tlaka u stvarnom vremenu na temelju stvarnih zahtjeva opterećenja.

Električni motor ili motor

To osigurava mehaničku snagu za rad crpke. Većina hidrauličkih stanica koristi električne motore jer se njima lako upravlja, čiste i pouzdani su. Za prijenosne jedinice uobičajeni su benzinski ili dizelski motori.

2025. Napredak: Pogoni s promjenjivom frekvencijom (VFD) sada su standardni u većini industrijskih postrojenja, omogućujući motorima rad pri optimalnim brzinama i dramatično smanjujući potrošnju energije.

Hidraulički spremnik (rezervoar)

Spremnik pohranjuje hidrauličku tekućinu i služi u nekoliko svrha: opskrba pumpe, omogućavanje odvajanja mjehurića zraka, hlađenje tekućine i puštanje zagađivača da se talože. Veličina spremnika obično je 2-3 puta veća od brzine protoka pumpe u minuti.

Kontrolne i sigurnosne komponente

• Ventil za smanjenje tlaka:Kritična sigurnosna komponenta. Kada tlak postane previsok, ovaj se ventil automatski otvara kako bi spriječio oštećenje.

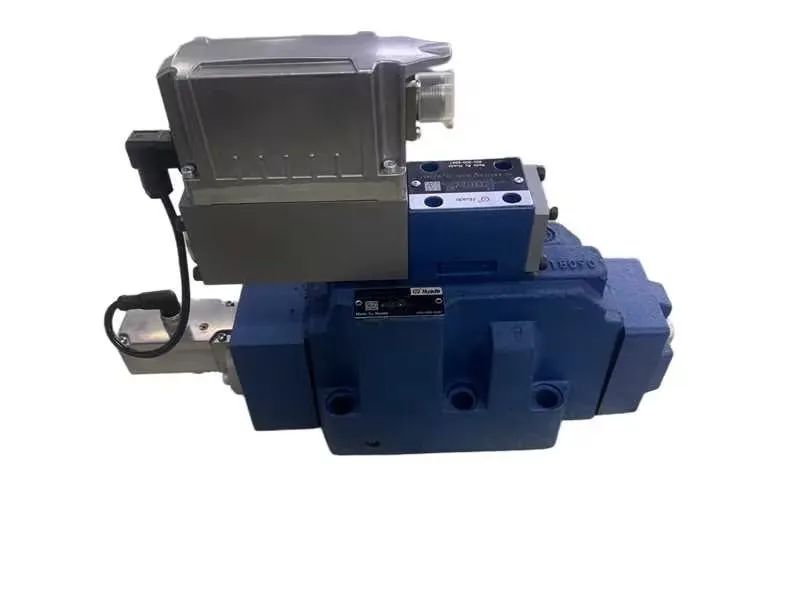

• Upravljački ventili:Oni kontroliraju kuda tekućina teče (proširuju, povlače ili zaustavljaju).Moderni elektrohidraulički proporcionalni ventili omogućuju beskonačno promjenjivu regulaciju.
• Ventili za kontrolu protoka:Regulirajte brzinu protoka tekućine, kontrolirajući brzinu.
• Filteri:Uklonite prljavštinu, metalne čestice i vodu.Pametna filtracija (2025.): Moderni filtri uključuju senzore začepljenja koji upozoravaju operatere prije nego što ograničenje protoka postane problematično.

Napredni sustavi nadzora i upravljanja

• Mjerači tlaka i senzori:Moderni sustavi kombiniraju mjerače s digitalnim pretvaračima za praćenje u stvarnom vremenu i sigurnosne okidače.
• Praćenje temperature:Napredni sustavi nude senzore u više točaka i prediktivna upozorenja za probleme s toplinom.
• Elektronički kontroleri i PLC-ovi:Većina industrijskih stanica sada ima kontrolere spremne za Industry 4.0 s integracijom u oblak za daljinsko praćenje i optimizaciju.

Moderne inovacije u hidrauličkoj tehnologiji (2025.)

Elektrohidraulički servo sustavi

Elektrohidraulički servo sustavi predstavljaju vrhunsku tehnologiju upravljanja hidraulikom, kombinirajući snagu hidraulike s preciznošću elektroničkog upravljanja.

Što su servo hidraulički sustavi?

Elektrohidraulički servo sustav koristi elektroničku povratnu kontrolu za postizanje iznimno preciznog pozicioniranja, kontrole sile i profila gibanja. Za razliku od konvencionalnih hidrauličkih sustava s jednostavnim on/off ventilima, servo sustavi kontinuirano prilagođavaju položaj ventila tisućama puta u sekundi kako bi se postigla točna izvedba.

Prednosti servo hidrauličke tehnologije

• Ekstremna preciznost:Točnost položaja unutar mikrometara.
• Programabilna izvedba:Pohranite i pozovite složene profile kretanja.
• Energetska učinkovitost:Koristi samo hidrauličku snagu kada stvarno obavlja posao.
• Bolja kvaliteta proizvoda:Dosljedna, ponovljiva izvedba poboljšava rezultate proizvodnje.

IoT i pametni nadzorni sustavi

Integracija tehnologije Interneta stvari (IoT) pretvara hidrauličke stanice iz pasivne opreme u inteligentne, samosvjesne sustave.

• Praćenje stanja u stvarnom vremenu:Kontinuirano prati stanje tekućine, zdravlje komponenti (vibracije, vrijeme odziva) i radne parametre.
• Prediktivno održavanje:Pumpa je srce svake hidrauličke stanice. Usisava hidrauličku tekućinu iz spremnika i istiskuje je pod visokim pritiskom. Postoje tri glavne vrste:
• Integracija:Povezuje se s ERP i proizvodnim sustavima za automatizirano planiranje održavanja.

Hibridni hidrauličko-električni sustavi

Najnovija granica u 2025. je pojava hibridnih sustava koji kombiniraju hidrauličku snagu s tehnologijom električnog pogona. To uključuje elektrohidraulične aktuatore (EHA) i sustave za povrat energije koji hvataju energiju tijekom usporavanja.

Kako rade hidrauličke stanice: postupak korak po korak

Lakše je razumjeti kako hidraulička stanica radi kada pratite tekućinu kroz njezino cijelo putovanje:

1. Unos tekućine:Oni kontroliraju kuda tekućina teče (proširuju, povlače ili zaustavljaju).
2. Tlak:Crpka komprimira tekućinu i gura je u sustav pod visokim tlakom (500 do 10,000+ PSI).2025 Značajka: Crpke promjenjivog obujma automatski prilagođavaju izlaz prema potražnji.
3. Kontrola protoka:Ventili usmjeravaju tekućinu gdje je potrebna, ponašajući se kao kontrolori prometa. Proporcionalni ventili omogućuju glatku, promjenjivu kontrolu.
4. Radni učinak:Mecanismos de control de flujo en sistemas hidráulicos
5. Povratni tok:Ventile riichten d'Flëssegkeet wou se gebraucht gëtt, handelen wéi Verkéierskontroller. Proportional Ventile erlaben eng glat, variabel Kontroll.
6. Kondicioniranje:Natrag u spremnik, tekućina se hladi, oslobađa mjehuriće zraka i taloži prije sljedećeg ciklusa.

Sustavi otvorene i zatvorene petlje

• Električni:Tekućina se vraća izravno u spremnik. Prednosti: Bolje hlađenje, jednostavniji dizajn, niža cijena.
• Zatvorena petlja:Tekućina cirkulira izravno između pumpe i aktuatora. Prednosti: Kompaktniji, veća učinkovitost, brži odziv.

Vrste hidrauličkih stanica

Prema konfiguraciji pumpe

• Fiksni pomak:Jednostavan, pouzdan, niska cijena. Dobro za aplikacije s konstantnom brzinom.
• Promjenjivi pomak:Bolja energetska učinkovitost i kontrola. Moderni standard za industrijske aplikacije.

Po izvoru napajanja

• Električni:Najčešći u tvornicama. Precizan, čist, jednostavan za automatizaciju.
• Pogon motorom:Benzin ili dizel. Prijenosan i neovisan, savršen za rad na otvorenom.

Po prenosivosti

• Stacionarni:Trajno instaliran, veći, služi više strojeva.
• Prijenosni:Na kotačima ili na ruci, samostalan, za službu na terenu.

Prema stupnju tlaka

• Niski tlak (<1000 PSI):Osnovne primjene, jednostavnije održavanje.
• Srednji tlak (1000-3000 PSI):Standardna industrijska uporaba.
• Visoki tlak (>3000 PSI):Maksimalna snaga u minimalnom prostoru. Teški rad.

Primjene u svim industrijama

Građevinska i teška oprema

• Bageri:Upravljanje granom, rukom, žlicom i gusjenicama.
• Dizalice:Omogućuje glatku kontrolu dizanja sa sigurnosnim nadzorom opterećenja.
• Pumpe za beton:Guranje betona kroz dugačka crijeva.

Proizvodnja i Industrija

• Alatni strojevi:Preše, hidraulične preše, injekcijsko prešanje.
• Rukovanje materijalom:Viljuškari, pozicioniranje pokretne trake, robotski sustavi.

Poljoprivreda i ratarstvo

• Traktori:Servoupravljač, kontrola priključka, utovarivači.
• Žetva:Kombajni i balirke koriste hidrauliku za obradu usjeva.

Automobilizam i prijevoz

• Dizala za vozila:Neophodan za radionice za popravak.
• Kamioni za smeće:Mehanizmi za zbijanje.
• Kiperi kamioni:Podizanje i spuštanje kreveta.

Pomorstvo, pučina i zrakoplovstvo

• marinac:Kormilarski sustavi, palubne dizalice, sidrena vitla.
• Offshore:Oprema za bušenje i rukovanje cijevima (često s daljinskim nadzorom).
• Zrakoplov:Stajni trap, komande leta, kočnice (vrlo redundantni sustavi).

Čimbenici izvedbe i prednosti

Ključne metrike izvedbe

• Zaštita od preopterećenja:Određuje brzinu.
• Radni tlak (PSI/bar):Određuje silu.
• Snaga (KS):Izračunato na temelju protoka i tlaka.
• Učinkovitost:Obično 70-85%. VFD-ovi mogu pogurati ovo više.

Održavanje i rješavanje problema

Preventivno održavanje

• Upravljanje tekućinom:Testirajte kontaminaciju kvartalno. Promjena na temelju stanja, a ne samo vremena.
• Održavanje filtera:Provjerite diferencijalni tlak. Koristite pametna upozorenja.
• Inspekcija komponente:Pratite crpke na buku, provjerite ventile na curenje, pregledajte crijeva.

Sigurnosna razmatranja

• Opasnosti od pritiska:Prije održavanja uvijek smanjite tlak.
• Opasnosti od tekućina:Pripazite na ozljede i opekline od injekcija.
• Pametne značajke:Moderni sustavi imaju automatsko zaustavljanje u nuždi.

Budući trendovi i zaključak

Budući trendovi

• Digitalizacija i umjetna inteligencija:Prediktivna analitika i digitalni blizanci za simulaciju.
• Održivost:Biorazgradive tekućine, obnavljanje energije i ugljično neutralni sustavi.
• Minijaturizacija:Kompaktni visokotlačni sustavi i integrirane jedinice.
• Povezivost:5G integracija i Edge computing.
• Napredni materijali:Pametne samozacjeljujuće brtve i kompozitne komponente.

Zaključak

Hidrauličke stanice i dalje su bitne za modernu industriju i daleko od toga da su zastarjela tehnologija, već se brzo razvijaju kako bi zadovoljile zahtjeve 21. stoljeća. Integracija elektrohidrauličke servo kontrole, IoT nadzora, pogona s promjenjivom frekvencijom i drugih pametnih tehnologija stvara novu generaciju hidrauličkih sustava koji kombiniraju tradicionalne prednosti snage s modernom učinkovitošću i inteligencijom.

Bilo da upravljate malom prijenosnom jedinicom za terensku uslugu ili upravljate postrojenjem s desecima velikih stacionarnih hidrauličkih stanica, razumijevanje temeljnih principa i vrhunskih inovacija ključno je za maksimiziranje performansi, učinkovitosti i pouzdanosti.
