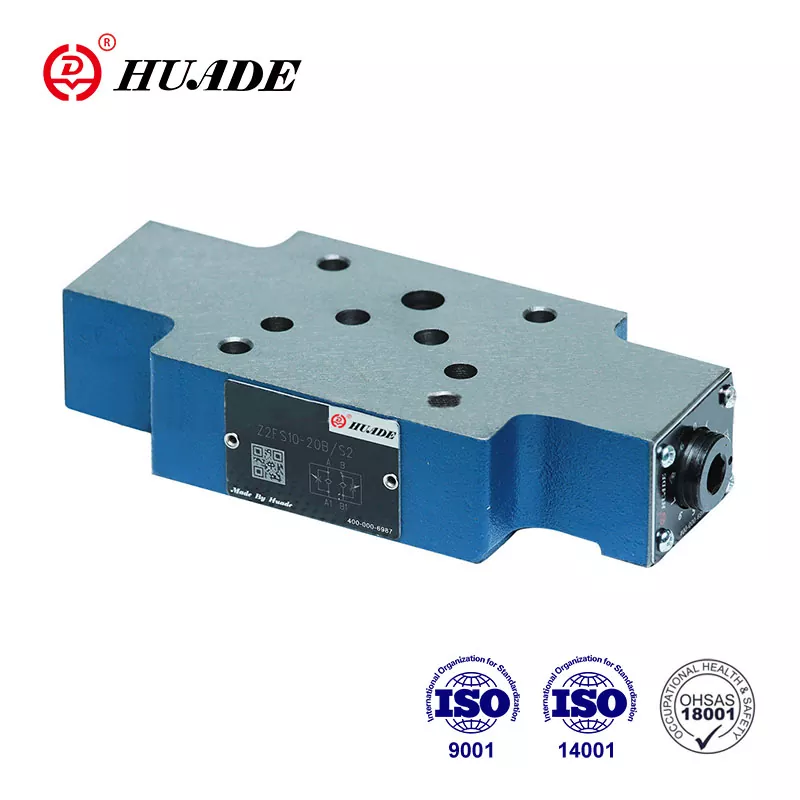

Nepovratni ventil prigušnice Z2FS 10-5

Dvostruki prigušni/povratni ventil tipa Z2FS 10...-30B/...u izvedbi je sendvič ploča.  Ovaj ventil protoka koristi se za kontrolu ulaznog ili izlaznog mjerača. Može zamijeniti seriju Z2FS 10-5-3X koju nudi Rexroth zbog dvije dugogodišnje suradnje s Rexrothom. Pakiranje proizvoda prigušnih ventila Z2FS 10-5 također se može prilagoditi, poput plastičnog vodootpornog pakiranja, standardnog kartona ili pakiranja od šperploče.

Parametar proizvoda povratnog ventila prigušnice Z2FS 10-5

Značajka proizvoda i primjena povratnog ventila prigušnice Z2FS 10-5

Značajke:

▶ Pločasti sendvič ventil

▶ Uzorak spajanja prema DIN 24 340 od ​​A, ISO 4401 i CETOP - RP 121 H

▶ Za ograničavanje glavnog ili pilot protoka tekućine 2 servisna priključka

▶ 3 elementa za podešavanje

. Okretni gumb sa skalom koji se može zaključati

. Vreteno s unutarnjim šesterokutom i skalom

. Okretni gumb sa skalom

▶ Za kontrolu ulaznog ili izlaznog brojača

Primjena:

Dvostruki prigušni nepovratni ventil Z2FS 10-5 koristi se za ograničavanje glavnog ili pilot protoka jednog ili dva servisna otvora. Dva simetrično raspoređena prigušna/povratna ventila ograničavaju protok u jednom smjeru i dopuštaju slobodan protok u suprotnom smjeru.

Odjeljak i simbol povratnog ventila prigušnice Z 2 FS 10-5

Za regulaciju protoka tekućina prolazi od priključka A1 do priključka A2 preko prigušne točke (1), koja je sastavljena od sjedišta ventila (2) i prigušnog kalema (3.1). Prigušni kalem (3.1) je aksijalno podesiv preko vretena (4), čime se omogućuje podešavanje prigušne točke (1). U isto vrijeme tekućina u priključku A1 dospijeva na stranu kalemova (6) preko provrta (5). pritisak koji je prisutan uz silu opruge drži kalem leptira za gas (3.1) u položaju za prigušivanje. Protok koji teče natrag iz servisnog otvora B2 pomiče kalem leptira za gas (3.2) prema opruzi (7) uzrokujući da ventil djeluje kao povratni ventil i dopuštanje slobodnog protoka. Ovisno o načinu na koji je ventil instaliran, učinak prigušnice može se organizirati kao kontrola ulaza ili izlaza.

Ograničenje glavnog protoka tekućine

Kako bi se promijenila brzina pokretača (glavni protok tekućine), dvostruki prigušni/nepovratni ventil ugrađen je između usmjerenog ventila i pomoćne ploče.

Ograničenje protoka pilot tekućine

U usmjeravajućim regulacijskim ventilima s upravljačkim upravljanjem, dvostruki/povratni ventil prigušnice ugrađen je kao prilagodba prigušnice pilota (protok tekućine pilota). Postavlja se između glavnog ventila i pilot ventila.

Struktura dvostrukog prigušnog/povratnog ventila, tip Z 2 FS 10-5-30B

Simbol Z 2 FS 10 - 30B
