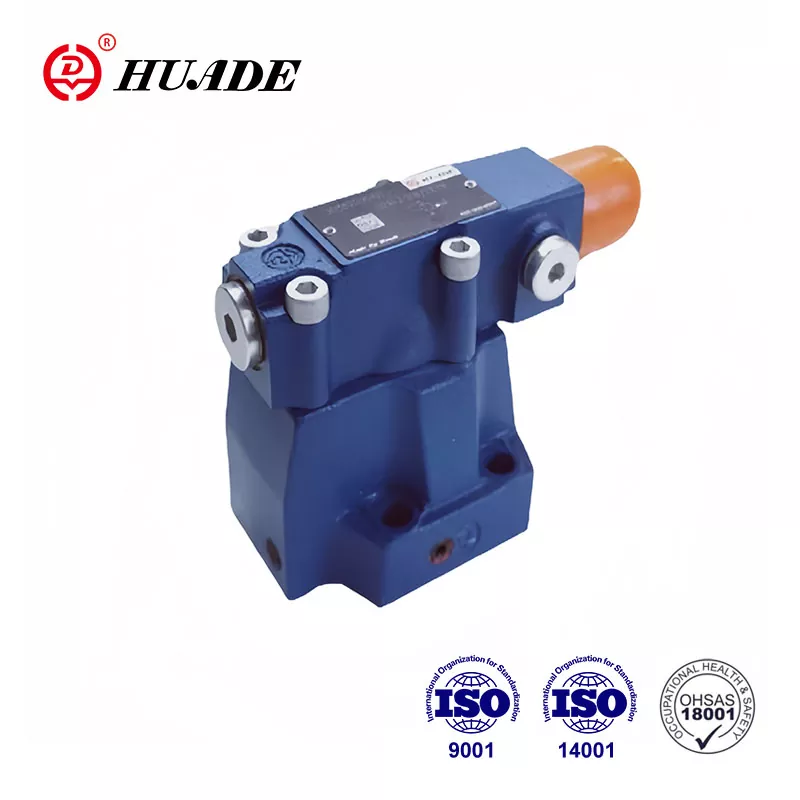

Tlačni sekvencijski ventil DZ

Upravljani sekvencijski ventili DZ koriste se za sekvencijalno uključivanje sekundarnih krugova ovisno o tlaku. Huade® hidraulički ventili uvijek su bili u skladu s međunarodnim standardima. Tlačni ventili Huade® osvajaju široko priznanje na tržištu i povjerenje korisnika uglavnom zahvaljujući visokoj kvaliteti i relativno nižoj cijeni. Tvornica posvećuje veliku pažnju kvaliteti proizvoda i uvodi napredne proizvodne strojeve iz cijelog svijeta.

Parametar proizvoda tlačnog sekvencijskog ventila DZ

Značajka proizvoda i primjena ventila za slijed tlaka DZ

Značajke:

▶ Za montažu na podlošku

▶ 4 elementa za podešavanje

.Okretni gumb

. Navlaka sa šesterokutom i zaštitnom kapom

. Okretni gumb sa skalom koji se može zaključati

. Okretni gumb sa skalom

▶ 4 stupnja tlaka

▶ Nepovratni ventil, opcija

▶ Uzorak za montažu prema DIN 24 340, obrazac D,ISO 5781 i CETOP - RP 121H

Primjena:

Tlačni ventili tipa DZ su pilot upravljani ventili za sekvenciranje tlaka. Koriste se za preklapanje sekvence drugog kruga ovisno o tlaku.

Presjek i simbol ventila za slijed tlaka DZ

Ventili za slijed tlaka u osnovi se sastoje od glavnog ventila (1) s glavnim umetkom kalema (7) i

pilot ventil (2) s elementom za podešavanje tlaka i povratnim ventilom (3), opcijski.

Funkcija ventila varira ovisno o konfiguraciji ispuštanja pilot ulja:

Sekvencijski ventil tipa DZ. 50B/..

(Upravljački vodovi 4.1, 12 i 13 otvoreni; upravljački vodovi 4.2, 14 i 15 začepljeni)

Tlak u vodu A djeluje na upravljački kalem (5) u upravljačkom ventilu (2) preko upravljačkog voda (4.1).

Istovremeno djeluje na stranu opterećenu oprugom glavnog kalema (7) preko otvora (6). Kada

tlak prijeđe vrijednost podešenu na opruzi (8), pilot klip (5) se pomiče prema opruzi (8).

Signal se interno dobiva s priključka A preko kontrolne linije (4.1).

Tekućina na opružnoj strani glavnog klipa (7) sada teče do priključka B preko otvora (9), kontrolne površine (10) i upravljačkih vodova (11) i (12). Sada postoji pad tlaka na glavnom kalemu (7), spoj od priključka A do priključka B je otvoren održavajući tlak podešen na opruzi (8). Ulje koje istječe na pomoćnom klipu (5) dovodi se interno do priključka B preko kontrolnog voda (13). Opcijski nepovratni ventil (3) može se ugraditi za slobodan povratni tok iz priključka B u A.

Sekvencijski ventil tipa DZ...50B/...X..

(Upravljački vodovi 4.2, 12 i 13 otvoreni; upravljački vodovi 4.1, 14 i 15 začepljeni)

Funkcija ovog ventila je načelno ista kao kod ventila DZ--50B/.

Međutim, na ventilu sekvencije tlaka tipa DZ...50B/...X... signal se daje izvana putem

sredstva kontrolne linije (4.2).

Sekvencijski ventil tipa DZ...50B/...Y.

(Upravljački vodovi 4.1, 12 i 14 ili 15 otvoreni; upravljački vodovi 4.2 i 13 priključeni)

Funkcija ovog ventila je načelno ista kao kod ventila tipa DZ...50B/... Međutim, za tip DZ. .50B/...Y... curenje na pilot klipu (5) mora se drenirati u spremnik bez tlaka kroz cjevovod (14) ili (15). Pilot ulje dovodi se u priključak B preko voda (12).

Sekvencijski ventil tipa DZ...50B/...XY..

(Upravljački vodovi 4.2, 14 ili 15 otvoreni; upravljački vodovi 4.1, 12 i 13 priključeni)

Tlak u priključku X djeluje na pilot klip (5) u pilot ventilu (2) preko kontrolnog voda (4.2). Istovremeno

vremenski tlak u priključku A djeluje na stranu opterećenu oprugom glavnog kalema (7) preko otvora (6). Kada

tlak u priključku X premašuje vrijednost podešenu na opruzi (8), pilot klip (5) se pomiče prema opruzi (8). Kada se pilotski klip (5) pomiče prema opruzi (8), tekućina može proći sa strane opterećene oprugom glavnog kalema (7) u opružnu komoru (17) pilot ventila (2) kroz otvor (9)

i vod (16) i pritisak se raspada na strani opterećene oprugom glavnog kalema (7).

Tekućina stoga može proći iz otvora A u B uz minimalni gubitak tlaka. Pogonsko ulje u opružnoj komori (17) treba se ispustiti u spremnik bez pritiska kroz cjevovod (14) ili (15). Opcijski povratni ventil (3) može se ugraditi za slobodan povratni tok iz priključka B u A.

struktura DZ...50B/210...

Simboli DZ...50B
