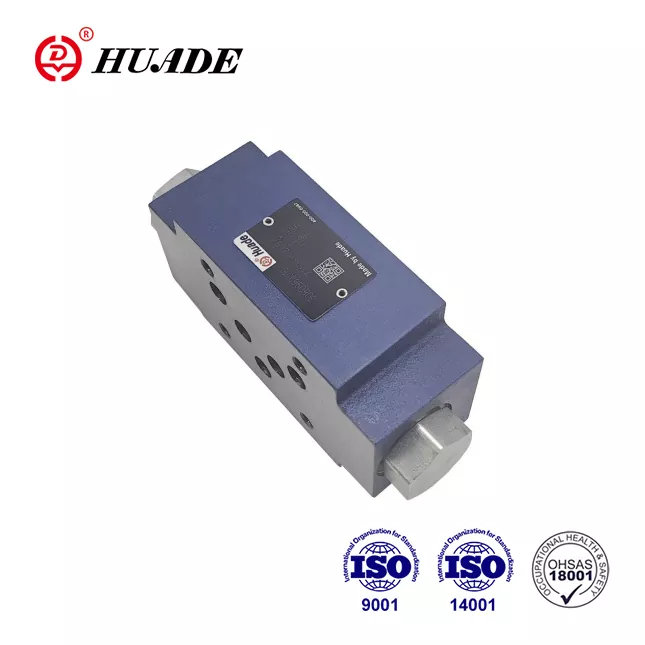

Koja je razlika između kontrolnog ventila i ventila koji nije povrat?

Jeste li se ikad zapitali zašto voda ne teče unatrag u vašim kućnim cijevima? Ili kako benzinske stanice sprječavaju da gorivo uđe natrag u njihove spremnike? Odgovor leži u dva važna uređaja: Provjerite ventile i ne-povratni ventili.

Ako ste zbunjeni u ovim pojmovima, niste sami. Mnogi misle da su to dvije različite vrste ventila. Ali evo istine: Provjerite ventile i ventili koji nisu povratnici ista su stvar. Oni samo imaju različita imena, ovisno o tome gdje živite ili u kojoj industriji radite.

Zaronimo duboko u ovu temu i očistimo svu zbrku jednom zauvijek.

Jednostavna istina: Oni su ista stvar

Provjereni ventil i ventil za ne-povratak obavljaju potpuno isti posao. Oba uređaja omogućuju tekućinu ili plin da teče u samo jednom smjeru. Kad tekućina pokušava teći unatrag, ti se ventili automatski blizu da ga zaustave.

Zašto različita imena?

Različita imena potječu od:

• Geografija:Različite zemlje preferiraju različite pojmove
• Industrije:Neka polja koriste određena imena
• Standardi:Tehničke organizacije koriste svoje željene uvjete

Evo kratkog sloma:

Kako djeluju ti ventili?

Razumijevanje načina rada kontrolnih ventila prilično je jednostavno. Evo osnovnog postupka:

Kad tekućina teče naprijed

1. Tlak se povećava iza ventila
2. Ovaj tlak gura ventil otvoreno
3. Fluid prolazi slobodno
4. Ventil ostaje otvoren sve dok se pritisak nastavlja

Kad tekućina pokušava teći unatrag

1. Tlak prema naprijed zaustavlja ili preokreće
2. Element ventila (poput diska ili lopte) pada na svoje mjesto
3. Ovo u potpunosti zapečaćuje otvor
4. Nijedna tekućina ne može teći unatrag

Cijeli se postupak događa automatski. Nema struje, bez kontrole računala, nije potrebna ljudska operacija. Čisto je mehanički i napaja se sama tekućina.

Ključni dijelovi sustava

• Tijelo ventila:Glavno kućište
• Element zatvaranja:Dio koji se otvara i zatvara (disk, kuglica ili zaklopka)
• Sjedalo:Gdje se element zatvaranja zapečaćuje na
• Proljeće (u nekim vrstama):Pomaže ventil brže zatvoriti

Vrste kontrolnih ventila (ne-povratni ventili)

Postoji mnogo različitih dizajna, svaki savršeni za određene situacije. Pogledajmo najčešće vrste:

1. Swing Provjerite ventil

• Kako to funkcionira:Disk se ljulja i zatvara poput vrata
• Najbolje za:Velike cijevi s stalnim protokom
• Pros:Gubitak niskog tlaka, jednostavan dizajn
• Protiv:Zauzima više prostora, nije dobro za zaustavljanje i protok

2. Ventil za provjeru dizanja

• Kako to funkcionira:Disk ili lopta podižu se ravno prema gore
• Najbolje za:Sustavi visokog pritiska
• Pros:Snažna sposobnost brtvljenja
• Protiv:Veći gubitak tlaka, više trošenja s vremenom

3. Ventil za provjeru kuglice

• Kako to funkcionira:Lopta se kreće gore -dolje da se otvori i zatvori
• Najbolje za:Male cijevi, jednostavne aplikacije
• Pros:Samočišćenje, lako razumljiv
• Protiv:Nije dobro za gustu tekućinu ili prljavu vodu

4. VENTIL VECTIL

• Kako to funkcionira:Tanki dizajn koji se uklapa između prirubnica cijevi
• Najbolje za:Tijesni prostori, cijevi srednje veličine
• Pros:Kompaktan, lagan, nizak trošak
• Protiv:Nije tako stabilan u situacijama s visokim protokom

5. Tihi kontrolni ventil

• Kako to funkcionira:Poseban dizajn koji se tiho zatvara
• Najbolje za:Zgrade, bolnice, tiho okruženje
• Pros:Smanjuje buku i čekić za vodu
• Protiv:Složeniji, veći troškovi

Gdje se koriste ti ventili?

Provjerite ventile (ne-povratni ventili) su posvuda, čak i ako ih ne vidite. Evo glavnih mjesta koja se koriste:

U vašem domu

• Grijači vode:Spriječiti da vruća voda teče natrag
• Pumpe za jamke:Zaustavite vodu da teče natrag u podrum
• WC:Držite čistu vodu odvojenu od otpadne vode
• Slavine:Spriječiti da zagađena voda uđe u čistu opskrbu

U industriji

• Rafinerije nafte:Zaštitite skupe crpke i opremu
• Kemijske biljke:Spriječiti opasno miješanje različitih kemikalija
• Elektrane:Upravljanje parom i rashladnim protokom
• Obrada hrane:Držite proizvode čistim i sigurnim

U općinskim sustavima

• Postrojenja za pročišćavanje vode:Osigurajte da čista voda ostaje čista
• Kanalizacijski sustavi:Spriječiti sigurnosnu kopiju otpadne vode
• Zaštita od požara:Držite tlak vode u hitnim sustavima
• Navodnjavanje:Kontrolira protok vode u poljoprivrednim sustavima

Zašto su ti ventili toliko važni?

Provjereni ventili mogu se činiti jednostavnim, ali sprečavaju ozbiljne probleme:

Zaštita opreme

Bez ovih ventila, crpke bi se mogle okretati unatrag i slomiti se. Motori bi mogli izgorjeti. Skupi strojevi mogli bi biti oštećeni izvan popravka.

Sigurnost

U kemijskim biljkama provjeri ventila sprječava miješanje opasnih kemikalija. U vodenim sustavima sprječavaju da kontaminirana voda uđe u čiste zalihe.

Učinkovitost

Ti ventili sprečavaju izgubljenu energiju. Bez njih, tekućine bi tekli unatrag, a sustavi bi morali više raditi na održavanju tlaka.

Prevencija vodenih čekića

Kad se tekućina iznenada zaustavi ili promijeni smjer, može stvoriti snažne tlačne valove koji se nazivaju "vodeni čekić". To može puknuti cijevi i oštetiti opremu. Mnogi kontrolni ventili pomažu u smanjenju ovog problema.

Kako odabrati pravi ventil

Odabir pravog ventila za provjeru ovisi o nekoliko čimbenika:

Fluidni tip

• Čista voda:Gotovo svaka vrsta djeluje
• Prljava voda:Vrste kuglice ili dijafragme najbolje djeluju
• Kemikalije:Trebaju posebni materijali koji neće korodirati
• Visoka temperatura:Zahtijevaju materijale otporne na toplinu

Sistemski pritisak

• Nizak tlak:Vrste ljuljanja ili vafera rade dobro
• Visoki pritisak:Tipovi dizanja ili opruge su bolji
• Varijabilni tlak:Vrste brzog zatvaranja sprječavaju probleme

Veličina cijevi

• Male cijevi (ispod 2 inča):Tipovi lopte ili vafera
• Srednje cijevi (2-12 inča):Tipovi vafla ili dvostruke ploče
• Velike cijevi (preko 12 inča):Tipovi ljuljanja obično rade najbolje

Brzina protoka

• Stalni protok:Tipovi ljuljanja imaju najmanji gubitak tlaka
• STOP-A-GO TOK:Tipovi opterećene oprugom reagiraju brže
• Protok velike brzine:Trebaju ventili koji sprječavaju čekić za vodu

Uobičajeni problemi i rješenja

Čak i najbolji kontrolni ventili mogu imati problema. Evo najčešćih problema i kako ih popraviti:

Brbljanje

• Problem:Ventil stvara buku i vibrira
• Uzroci:Brzina protoka preniska, ventil prevelik, labavi dijelovi
• Rješenja:Podesite protok, promijenite veličinu ventila, zategnite spojeve

Čekić

• Problem:Glasno lupanje zvukova u cijevima
• Uzroci:Ventil se zatvara previše sporo, promjene protoka velike brzine
• Rješenja:Upotrijebite ventil za brže zatvaranje, dodajte zaštitu od prenapona

Zalijepljenje

• Problem:Ventil se neće pravilno otvoriti ili zatvoriti
• Uzroci:Prljavština, korozija, istrošeni dijelovi
• Rješenja:Čisti ventil, zamijenite istrošene dijelove, koristite bolje materijale

Curenje

• Problem:Tekućina teče unatrag kad ne bi trebala
• Uzroci:Oštećena brtva, krhotine na sjedalu, istrošeni disk
• Rješenja:Zamijenite brtve, očistite sjedalo, zamijenite disk

Savjeti za održavanje

Briga o kontrolnim ventilima važno je za pouzdanost sustava:

Redovita inspekcija

• Provjerite ima li curenja svaki mjesec
• Slušajte neobične zvukove
• Pritisnite pritisak sustava

Čišćenje

• Uklonite krhotine s cjedila uzvodno
• Očistite unutrašnjost ventila tijekom gašenja
• Koristite odgovarajuće kemikalije za čišćenje

Testiranje

• Rad ispitnog ventila kvartalno
• Provjerite pravilno otvaranje i zatvaranje
• Provjerite da se ne pojavi zaostatak

Planiranje zamjene

• Držite rezervne dijelove na skladištu
• Planirajte zamjenu tijekom zakazanih isključivanja
• Koristite kvalitetne dijelove uglednih dobavljača

Industrijski standardi i propisi

Različite industrije imaju određene standarde za kontrolne ventile:

Američki standardi

• API 594:Provjerite dizajn i testiranje ventila
• ASME B16.34:Materijali ventila i ocjene tlaka
• API 598:Postupci ispitivanja ventila

Međunarodni standardi

• ISO 5175:Sigurnosni uređaji za plinske sustave
• BS EN 13959:Prevencija povratnog toka za vodu
• NACE MR0175:Materijali za korozivno okruženje

Zašto su standardi važni

Standardi osiguravaju da su ventili:

• Sigurno za korištenje
• Kompatibilno s drugom opremom
• Testiran na dokazane metode
• Pouzdan u kritičnim primjenama

Troškovi troškova

Prilikom kupovine kontrolnih ventila, razmotrite ukupni trošak, a ne samo kupoprodajnu cijenu:

Početni trošak

• Jednostavni ventili za kuglice:$ 10 do 100 USD
• Standardni ventili za ljuljanje:50 do 500 USD
• Tihi ventili visokih performansi:200 do 2000 dolara
• Specijalni kemijski ventili:500-$ 5000+

Operativni troškovi

• Gubitak energije od pada tlaka
• Troškovi održavanja i popravka
• Frekvencija zamjene
• Troškovi zastoja sustava

Savjeti za uštedu novca

• Odaberite pravu veličinu kako biste umanjili gubitak tlaka
• Koristite kvalitetne materijale za smanjenje frekvencije zamjene
• Provedite preventivno održavanje
• Razmotrite ukupnu učinkovitost sustava

Budući trendovi

Provjera tehnologija ventila i dalje se poboljšava:

Pametni ventili

Novi ventili uključuju senzore koji nadziru:

• Brzina protoka
• Uvjeti za pritisak
• Položaj ventila
• Uvjeti nošenja

Bolji materijali

Napredni materijali pružaju:

• Duži radni život
• Bolja kemijska otpornost
• Smanjene potrebe za održavanjem
• Sposobnost veće temperature

Poboljšani dizajni

Novi dizajni usredotočeni su na:

• Brže vrijeme odziva
• Niži gubici tlaka
• Mirnija operacija
• Lakše održavanje

Zaključak

Sada znate istinu: Provjerite ventile i ventili koji nisu povratnici potpuno su ista stvar. Različita imena jednostavno dolaze iz različitih regija, industrija ili organizacija za standarde.

Ovi jednostavni, ali ključni uređaji:

• Dopustite da tekućina teče u samo jednom smjeru
• Automatski spriječiti povratni tok
• Zaštititi opremu i osigurati sigurnost
• Raditi u bezbroj aplikacija širom svijeta

Bez obzira na to da li ih nazovete kontrolnim ventilima, ne-povratnim ventilima, refluksnim ventilima ili jednosmjernim ventilima, svi rade isti osnovni posao. Razumijevanje načina na koji rade i odabir pravog tipa za vašu aplikaciju može uštedjeti novac, spriječiti probleme i održavati glatko.

Sljedeći put kad uključite slavinu, pokrenete automobil ili prebacite prekidač za svjetlo, zapamtite da kontrolni ventili tiho rade iza kulisa kako bi sve to omogućili. Ovi skromni uređaji možda neće dobiti puno pažnje, ali moderni život ne bi bio isti bez njih.
