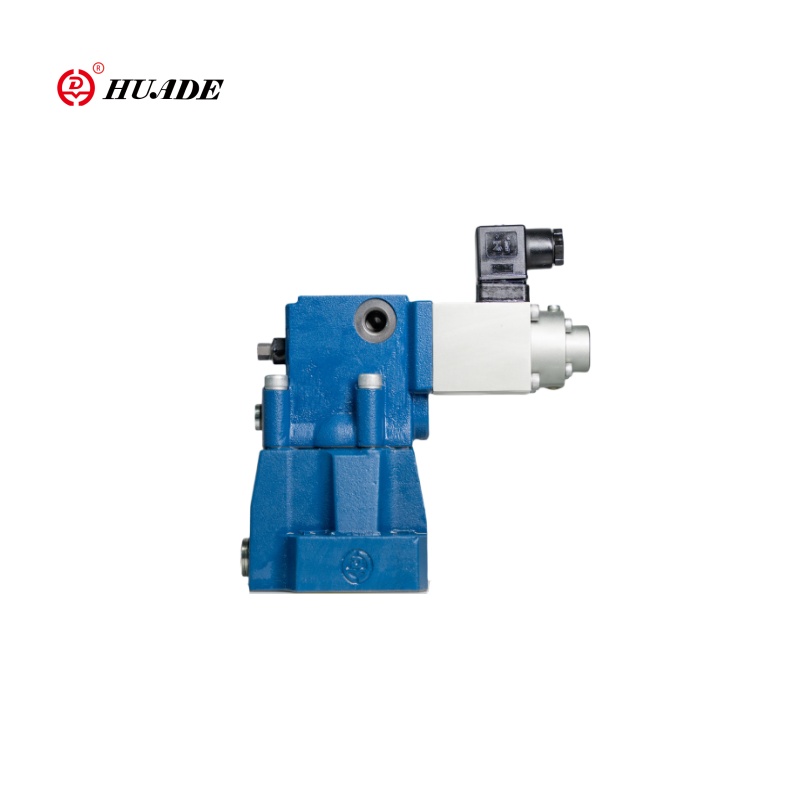

Proporcionalni ventil za smanjenje tlaka

Kao distributer Huade Hydraulic -a, kupcima pružamo proporcionalni ventil za smanjenje tlaka. Proporcionalni ventil za smanjenje proporcionalnog smanjenja tlaka Huade Hydraulic-a postao je neophodna ključna komponenta u više industrijskih sektora zbog visoke preciznosti, stabilnosti i širokog raspona primjena. Huade hidraulički proizvodi poznati su po svojoj kvaliteti i, zajedno s njihovim niskim cijenama, učinili su Huade liderom u kineskoj hidrauličkoj industriji. Nadalje, budući da njihovi proizvodi mogu poslužiti kao alternative Rexroth proizvodima, Huade hidraulički ventili su isplativa zamjena koju vrijedi razmotriti.

Pošaljite upit PDF preuzimanje

Opis proizvoda

Huadeovi proporcionalni tipovi smanjenja tlaka DRE su pilot koji upravljaju tlakom. Koriste se za smanjenje radnog tlaka.

Proporcionalni ventil za smanjenje tlaka DRE se u osnovi sastoji od pilot ventila (1) s proporcionalnim solenoidom (2) glavnim ventilom (3) s glavnim sklopom kalema (4), kao i opcijskim kontrolnim ventilom (5).

Parametar proizvoda proporcionalnog tlaka za smanjenje ventila Dre

Hidraulički
Max.Setizirajući tlak (MPA)	Portovi A i B	31.5
	Luka y	Idite u tenk. Nema pritiska
Max.Setizirajući pritisak, za priključak A (MPA)	Isto kao i ocjena tlaka
Min.SETHITNI Pritisak.FORT A (MPA)	Biti povezan s "q". (vidi krivulje)
Linearnost (%)	± 3,5
Ponovljivost (%)	<± 2
Histereza	S Quiver ± 2,5% PMax.
Tekućina	Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu)
Raspon viskoznosti (mm²/s)	2,8 do380
Raspon temperature tekućine (℃)	-20 do +70
Električni
Napon za opskrbu	DC
Min.kontrol struja (a)	0.1
Max.kontrol struja (a)	0.8
Otpor zavojnice (ω)	stari ventil u 20 ℃ je 19,5, max.warm ventil je 28,8
Dužnost	stalan
Max.Condition temperatura (℃)	50
Izolacija za DIN 40 050	IP65
Pridruženo pojačalo	Connecter utikača
Električni aplikator	VT_2000: 40 (zajedno osigurajte)

Značajka proizvoda i primjena proporcionalnog ventila za smanjenje tlaka

Značajke:

▶ Neobavezno maksimum.Pressure Zaštita

▶ Opcijski provjerni ventil između A i B

▶ Ventil koji se koristi za smanjenje radnog tlaka

▶ Za ugradnju podloge

▶ Ventil i elektronika iz jedne skarce

Prijava:

DRE/DREM proporcionalni ventil za smanjenje tlaka ima jednostavnu strukturu, prikladnu instalaciju i uklanjanje pogrešaka, snažan kapacitet protoka, mali gubitak tlaka, dobru ponovljivost i linearnost, a prikladan je za prigode s velikim protokom sustava. Široko se koristi u strojnim alatima, svjetlu industriji, metalurgiji, brodogradnji, inženjerstvu, rudarstvu, zrakoplovnim i drugim poljima.

Funkcija i ventil posebnosti proporcionalnog tlaka smanjujući ventil dre

Tip Dre ...

Postavljanje tlaka u priključku A ovisi o naponu koji je prisutan u proporcionalnim solenoidima (2).

U mirovanju, bez pritiska u luci B, opruga drži glavnu kalem (4) u svom početnom položaju. Veza od B na A zatvorena je A Star-up skok je, stoga izbjegava.

Pritisak u priključku A djeluje putem veze na području glavne kalema.

Pilotsko ulje preuzeto je iz priključka A (ns 10) ili luke B (ns 20,30) i prolazi kroz priključak na konstantni regulator protoka, koji drži konstantu protoka ulja pilota neovisno o padovima tlaka između luka i B. iz B. Konstantni regulator protoka Pilot protok ulja prolazi u komoru opruge, kroz dva priključka, preko sjedala ventila u Y priključak i odatle u liniju za odvod.

Tlak potreban u priključku A definiran je na relevantnom pojačalu.

Simboli proporcionalnog tlaka smanjujući ventil dre
