Kada radite s hidrauličkim sustavima, odabir pravog upravljačkog ventila može utjecati ili prekinuti vaš rad. Usmjereni regulacijski ventil WMM 10 tvrtke Bosch Rexroth postao je popularan izbor u industrijskim okruženjima, i to s dobrim razlogom. Ovaj ventil s ručnim upravljanjem podnosi visok tlak i velike brzine protoka, a istovremeno održava pouzdanost koju je teško usporediti.
Po čemu se WMM 10 ističe
Usmjereni regulacijski ventil WMM 10 dizajniran je za ručno upravljanje hidrauličnom tekućinom u industrijskim strojevima. Ono što ga izdvaja je sposobnost rukovanja tlakom do 315 bara na priključcima P, A i B, s protokom koji doseže 160 litara u minuti. Ove brojke su važne jer omogućuju ventilu upravljanje velikim hidrauličkim pokretačima bez ugrožavanja vremena odziva ili preciznosti.
Ventil ima jednostavan, ali učinkovit dizajn. Kada pomaknete ručnu ručku, ona pomiče unutarnji kalem koji preusmjerava protok hidrauličke tekućine. Ova izravna mehanička veza pruža operaterima trenutnu povratnu informaciju i kontrolu, što je posebno vrijedno tijekom postavljanja stroja ili hitnih situacija. Vrijeme prebacivanja obično je između 10 i 45 milisekundi, ovisno o viskoznosti ulja i snazi koju primjenjujete na ručku.
Razumijevanje tehničkih specifikacija
Usmjereni regulacijski ventil WMM 10 slijedi standard veličine NG10, također poznat kao D05 ili CETOP 5. Ova standardizacija znači da ventil može zamijeniti druge NG10 ventile bez modificiranja vaše montažne ploče. Ventil je težak između 3,3 i 4,4 kilograma i može se ugraditi u bilo koji položaj, što vam daje fleksibilnost u dizajnu sustava.
Jedan detalj koji se često zanemaruje je ograničenje tlaka povratnog otvora. Dok radni otvori mogu podnijeti 315 bara, T priključak (povratni vod) ima maksimalni tlak od 160 bara. Ova razlika je važna kada projektirate svoj hidraulički krug. Visokotlačni skokovi u povratnom vodu mogu uzrokovati zapinjanje ili neočekivano pomicanje kalema, zbog čega mnogi inženjeri dizajniraju namjenske niskotlačne povratne vodove za sustave koji koriste usmjereni regulacijski ventil WMM 10.
Radna sila potrebna za prebacivanje ventila ovisi o konfiguraciji. Modeli s povratnom oprugom trebaju 18 do 20 Newtona sile, dok verzije sa zaustavom (označene s "F" u šifri modela) zahtijevaju 30 do 40 Newtona. Značajka zadržavanja zaključava kalem u položaju, što je korisno kada trebate održavati postavku ventila bez držanja ručke.
Kako čitati kod modela
Razumijevanje koda modela pomaže vam da naručite pravi ventil. Tipičan kod poput 4WMM10E5X/F rastavlja se na određene komponente. "4" označava četiri priključka, "WMM" pokazuje da se radi o ventilu s ručnim upravljanjem, "10" se odnosi na veličinu NG10, "E" opisuje konfiguraciju kalema (u ovom slučaju, svi su priključci blokirani u neutralnom položaju), "5X" identificira seriju komponenti, a "F" znači da ima mehanizam za zadržavanje.
Simbol spoola čini pravu razliku u ponašanju vašeg sustava. "E" kalem blokira sve otvore u neutralnom položaju, što sprječava pomicanje vaših aktuatora. "W" kalem povezuje sve otvore sa spremnikom u neutralnom položaju, što rasterećuje pumpu i smanjuje nakupljanje topline. "J" kalem stvara serijski krug koji je dobar za rad pri malim brzinama. Odabir pogrešne vrste spoola može dovesti do problema s performansama, stoga vrijedi odvojiti vrijeme da shvatite potrebe vašeg sustava.
Kompatibilnost hidrauličkih tekućina
Smjerni regulacijski ventil WMM 10 radi s različitim hidrauličkim tekućinama, ali svaki tip ima specifične zahtjeve. Standardna mineralna ulja poput HL ili HLP rade s NBR ili FKM brtvama i rade normalno u cijelom rasponu tlaka. Biorazgradive opcije poput HETG tekućina također koriste NBR ili FKM brtve, dok HEES tekućine posebno trebaju FKM brtve.
Vatrootporne tekućine koje sadrže vodu (HFC) predstavljaju posebne izazove. Kada koristite HFC tekućine s usmjerenim regulacijskim ventilom WMM 10, trebate ograničiti razliku tlaka na 50 bara umjesto uobičajenih 315 bara. Očekivani životni vijek ventila također pada za 50 do 100 posto s HFC tekućinama. Također morate predopteretiti povratni otvor na oko 20 posto razlike radnog tlaka kako biste spriječili kavitaciju. Ovi dodatni zahtjevi povećavaju vaš ukupni trošak vlasništva, pa to uračunajte u svoju odluku ako razmišljate o HFC tekućinama.
Rasponi radnih temperatura ovise o materijalu brtve. NBR brtve rade od negativnih 30 do pozitivnih 80 stupnjeva Celzijusa za samu tekućinu, dok bi temperatura okoline trebala ostati između negativnih 20 i pozitivnih 70 stupnjeva Celzijusa. FKM brtve nude nešto drugačije raspone, od minus 20 do plus 80 stupnjeva Celzijusa za temperaturu tekućine.
Održavanje vašeg sustava čistim
Čistoća ulja čini veliku razliku u radu ventila. Usmjereni regulacijski ventil WMM 10 zahtijeva čistoću tekućine ISO 4406 klase 20/18/15 ili bolju. Ovo se može činiti kao tehnički pretjerano, ali kontaminacija je vodeći uzrok zapinjanja kalema u ručno upravljanim ventilima. Čak se i male čestice mogu zaglaviti između kalema i provrta, uzrokujući da ventil visi ili se sporo pomiče.
Ugradnja visokokvalitetnog sustava filtriranja dugoročno se isplati. Srednje vrijeme ventila do opasnog kvara (MTTFd) doseže 150 godina u čistim uvjetima, što pokazuje da je sam ventil izuzetno pouzdan. Većina kvarova dolazi do vanjskih čimbenika poput kontaminiranog ulja, nepravilne instalacije ili rada izvan specificiranog raspona tlaka.
Uobičajeni problemi i rješenja
Zalijepljenje kalema je najčešći problem s upravljačkim ventilom smjera WMM 10. To se obično događa kada se čestice nakupljaju oko kalema ili pri radu na niskim temperaturama s uljem visoke viskoznosti. Rješenje uključuje održavanje odgovarajuće čistoće ulja i osiguravanje da viskoznost vaše hidraulične tekućine ostane unutar raspona od 2,8 do 500 kvadratnih milimetara u sekundi.
Neočekivano pomicanje kalema u inačicama s blokadom može se dogoditi kada skokovi tlaka u povratnom vodu nadjačaju silu zadržavanja od 30 do 40 Newtona. Ovo stvara sigurnosni rizik jer bi ventil mogao promijeniti položaj bez unosa operatera. Dodavanje nepovratnog ventila u povratni vod ili projektiranje zasebnog niskotlačnog povratnog kruga rješava ovaj problem.
Propuštanje brtvi se razvija tijekom vremena kako se brtve troše zbog normalnog rada. Redovitim pregledom to se rano uočava, prije nego mala curenja postanu veliki problemi. Kada mijenjate brtve, pobrinite se da materijal brtve odgovara vrsti vaše hidraulične tekućine.
Cijene i alternative
Usmjereni regulacijski ventil WMM 10 tvrtke Bosch Rexroth obično košta između 1091 USD i 1114 USD za OEM dijelove. Ova cijena odražava inženjersku kvalitetu i certifikat koji dolazi s robnom markom Rexroth. Jeftinije alternative proizvođača poput Huadea kreću se od 38 USD do 132 USD i tvrde da su kompatibilne s NG10, ali one dolaze s rizicima.

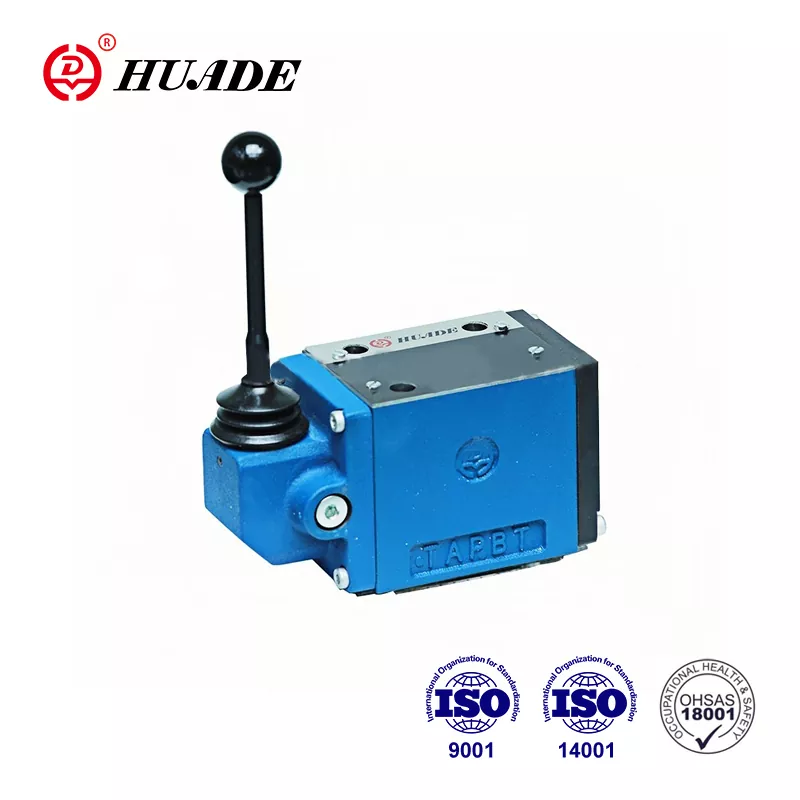

Kineski proizvođači proizvode funkcionalno slične ventile po znatno nižim cijenama. Huade nudi WMM 10 ekvivalent koji odgovara osnovnim specifikacijama tlaka od 315 bara i protoka od 160 litara u minuti. Postavlja se pitanje opravdavaju li uštede troškova potencijalne rizike u preciznosti, kvaliteti dokumentacije i dugoročnoj podršci.
Kada uspoređujete alternative, obratite pozornost na stvarne specifikacije, a ne samo na broj modela. Neki NG6 ventili koriste slične konvencije imenovanja, ali prenose samo 80 litara u minuti, što bi predstavljalo usko grlo vašeg sustava. Provjerite pruža li bilo koja alternativa doista kapacitet od 160 litara u minuti koji usmjerni regulacijski ventil WMM 10 čini prikladnim za veće aktuatore.
Najbolje prakse instalacije
Ispravna instalacija usmjerenog regulacijskog ventila WMM 10 počinje s montažnom površinom. Ventil se postavlja na podlošku koja je u skladu sa standardima DIN 24340 A ili ISO 4401-05-04-0-05. Zategnite pričvrsne vijke prema specifikaciji i koristite ispravne brtve između ventila i podploče. Čak i male greške pri instalaciji mogu dovesti do unutarnjeg curenja ili smanjene učinkovitosti.
Dimenzioniranje cijevi je važnije nego što mnogi ljudi shvaćaju. Kada se protok približi 160 litara u minuti, premale cijevi stvaraju prekomjerne padove tlaka i nakupljanje topline. Povratni vod posebno treba odgovarajuće dimenzioniranje zbog nižeg tlaka na T priključku.
Za sustave s velikim prijelaznim brzinama protoka, ugradnja prigušnog uloška u P kanal sprječava udarne valove i kavitaciju. Uložak B08 s otvorom od 0,8 milimetara predstavlja dobru početnu točku, iako će vašoj specifičnoj primjeni možda trebati prilagodba. Ovaj mali dodatak značajno štiti vijek trajanja ventila u sustavima s naglim promjenama opterećenja.
Strategija održavanja
Proaktivni pristup održavanju povećava potencijalni životni vijek od 150 godina smjernog regulacijskog ventila WMM 10. Redovita analiza ulja otkriva probleme s onečišćenjem prije nego što oštete ventil. Ispitivanje treba uključiti minimalno broj čestica, viskoznost i sadržaj vlage.
Intervali zamjene filtera ovise o vašem radnom okruženju i stopi kontaminacije. U okruženjima s velikom količinom prašine možda će trebati mijenjati filtar mjesečno, dok bi čiste industrijske postavke mogle trajati nekoliko mjeseci. Nemojte čekati da se aktiviraju alarmi diferencijalnog tlaka prije mijenjanja filtara, jer je možda već došlo do oštećenja.
Zamjena brtve slijedi predvidljivi raspored na temelju radnih sati i ciklusa tlaka. Držanje kompleta rezervnih brtvi pri ruci smanjuje vrijeme zastoja kada zamjena postane neophodna. Dokumentirajte svoje aktivnosti održavanja kako biste uspostavili obrasce koji pomažu u predviđanju budućih potreba.
Kada odabrati WMM 10
Usmjereni regulacijski ventil WMM 10 ističe se u primjenama gdje ručna kontrola pruža prednosti u odnosu na električno pokretanje. Postupci postavljanja stroja često imaju koristi od izravnog osjećaja i trenutnog odziva ručnih ventila. Sustavi za premošćivanje u nuždi također favoriziraju ručne ventile jer rade čak i tijekom električnih kvarova.
Velika građevinska oprema, alatni strojevi i preše predstavljaju tipične primjene za WMM 10. Kombinacija visokog tlačnog kapaciteta i velikog protoka zadovoljava zahtjeve velikih hidrauličkih cilindara i motora. Opcija zadržavanja dobro funkcionira za pozicioniranje aplikacija u kojima trebate zaključati postavku dok obavljate druge zadatke.
Međutim, ventil nije idealan za svaku situaciju. Automatizirani sustavi koji trebaju daljinsko upravljanje trebali bi umjesto toga koristiti ventile s električnim pogonom. Primjene koje zahtijevaju preciznu kontrolu protoka osim jednostavnog uključivanja i isključivanja možda će trebati proporcionalne ventile. Razumijevanje ovih ograničenja pomaže vam odabrati pravi ventil za vaše specifične potrebe.
Završna razmatranja
Usmjereni regulacijski ventil WMM 10 predstavlja zrelu hidrauličku tehnologiju koja pruža pouzdane performanse kada se pravilno primijeni. Njegov tlak od 315 bara i kapacitet protoka od 160 litara po minuti svrstavaju ga među sposobnije ručne ventile u klasi veličine NG10. Brojka od 150 godina MTTFd odražava solidan inženjering, iako postizanje toga zahtijeva pažnju na čistoću sustava i pravilno održavanje.
Prilikom projektiranja novog sustava ili zamjene postojećeg ventila, usredotočite se na usklađivanje mogućnosti ventila s vašim stvarnim zahtjevima. Nemojte pretpostavljati da veće specifikacije uvijek znače bolje performanse. Usmjereni regulacijski ventil WMM 10 odgovarajuće veličine i održavat će nadživjeti većinu strojeva kojima upravlja.
Odluka između OEM-a i alternativnih dobavljača u konačnici ovisi o vašoj toleranciji na rizik i izračunu ukupnih troškova. Početne razlike u cijeni izgledaju privlačno, ali uračunajte vrijednost tehničke podrške, kvalitetu dokumentacije i pokrivenost jamstvom. Za kritične aplikacije gdje zastoj nosi visoke troškove, OEM opcija obično ima financijski smisla unatoč višoj početnoj cijeni.
Razumijevanje tehničkih detalja usmjerenog regulacijskog ventila WMM 10 pomaže vam u donošenju informiranih odluka o specifikacijama, instalaciji i održavanju. Ovo se znanje izravno prevodi u bolju izvedbu sustava i dulji životni vijek komponenti, što u konačnici poboljšava vašu krajnju vrijednost.
