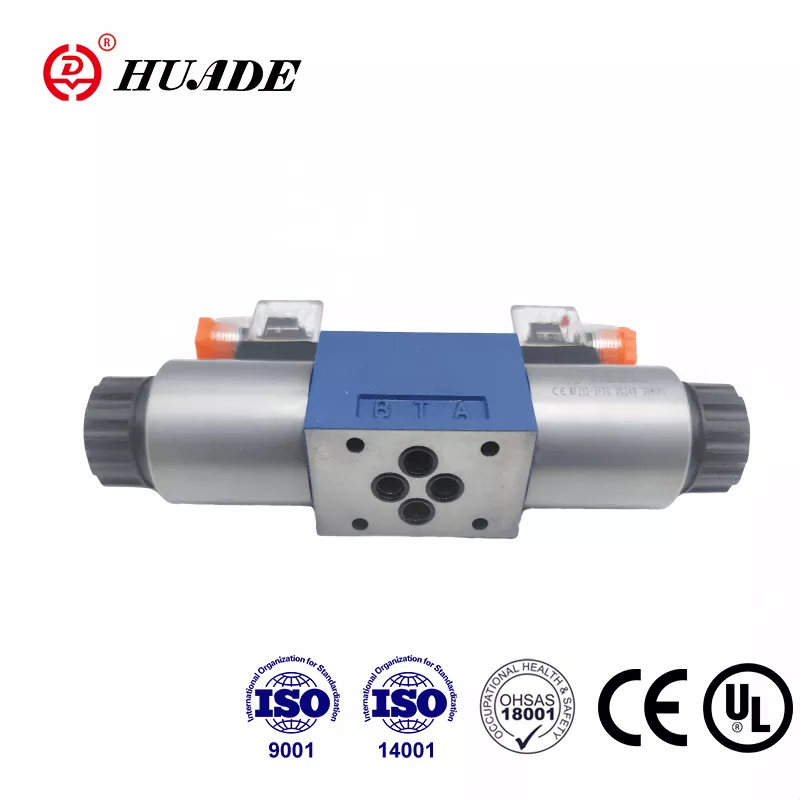

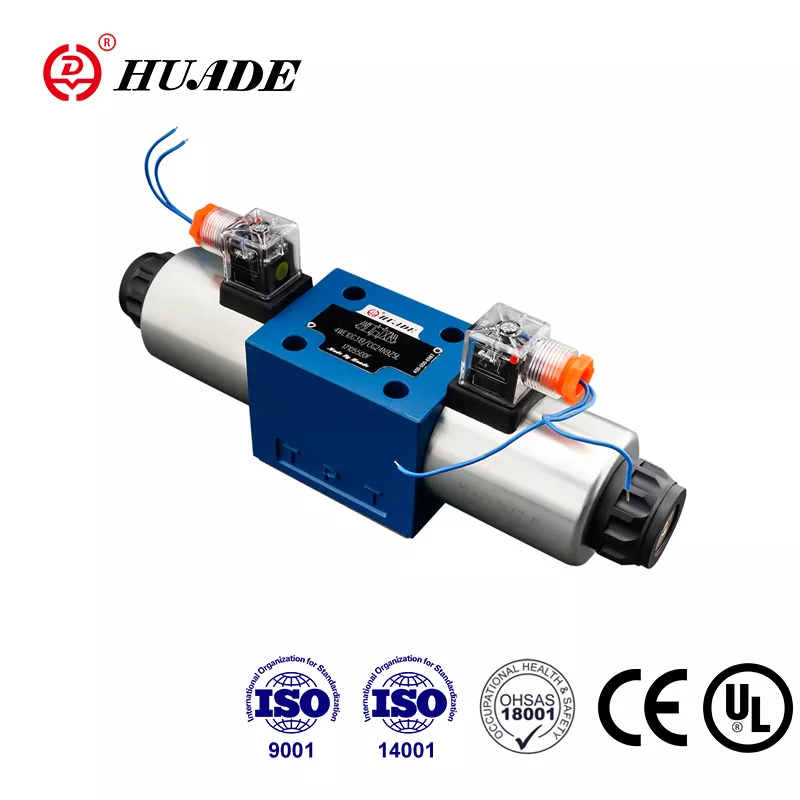

Osnovan kroz strateško partnerstvo između kineske i njemačke vlade 1979. godine, Huade Hydraulic postao je vodeći proizvođač u kineskoj hidrauličkoj industriji. Huade® usmjereni ventil tipa 4WE 10 E može u potpunosti zamijeniti Rexroth® isti model. Huade stavlja veliki naglasak na kvalitetu s više od 750 komada napredne proizvodne opreme uvezene iz cijelog svijeta. Serija elektromagnetskih usmjerenih ventila 4WE 10 prošla je UL certifikate. Tehnološki je napredniji i izdržljiviji od sličnih proizvoda u ovoj liniji. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade® hidraulički usmjereni ventili uključeni su u mnoge nacionalne tehničke i obrambene projekte transformacije opreme zbog pouzdanih performansi.
|
Radni tlak max. |
Priključci A.B.P (MPa) |
do 31.5 |
|
Priključci T (MPa) |
16 |
|
|
Maks. protok (l/min) |
120 |
|
|
Poprečni presjek (uklopni položaj 0): |
Sa simbolom Q cca.6 % nazivne površine |
|
|
Tlačna tekućina |
Mineralna ulja (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
|
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
|
|
Težina (kg) |
Ventil s 1 elektromagnetom |
5.1 (DC), 4.3 (AC) |
|
Ventil sa 2 solenoida |
6.7(DC),5.1(AC) |
|
Značajke:
▶ Smjerni ventil s izravnim elektromagnetskim upravljanjem kao standardna verzija
▶ Mokri pin DC ili AC solenoidi sa uklonjivim zavojnicama
▶ Dug vijek trajanja
▶ Savršen obris
▶ Opcijsko ručno upravljanje
▶ Zavojnice se mogu zamijeniti bez otvaranja tlačno nepropusne komore
▶ Izbor centralnih ili pojedinačnih električnih priključaka
▶ Uzorak povezivanja prema Din 24 340 obrazac A, ISO 4401 i CETOP - RP 121H
Usmjereni ventili 4WE 10 u osnovi se sastoje od kućišta (1), jednog ili dva solenoida (2), upravljačkog kalemova (3) i jedne ili dvije povratne opruge (4). U stanju mirovanja upravljački kalem (3) se pomoću povratnih opruga (4) (osim kod impulsnih kalemova) drži u središnjem ili početnom položaju. Upravljačkim kalemom (3) upravljaju mokri solenoidi (2). Sila solenoida (2) djeluje na upravljački kalem (3) i pomiče ga iz položaja mirovanja u željeni krajnji položaj. Ovo dopušta slobodan protok od P do A i B do T ili P do B i A do T.
Pri isključenju solenoida (2) upravljački kalem (3) povratnom oprugom (4) vraća se u početni položaj.
Optional hand over-ride (5) pemits control spool (3) to be moved without the solenoids being energized.
Dijagram strukture serije WE 10 30B
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.
3. Proizvodi bez podloške pri napuštanju tvornice.
4. Vijci za pričvršćivanje ventila moraju se odabrati i koristiti prema knjizi uzoraka.
5. Hrapavost površine povezane s ventilom mora biti 0,8.
6. Površinska obrada spojnog dijela je 0,01/100 mm.
