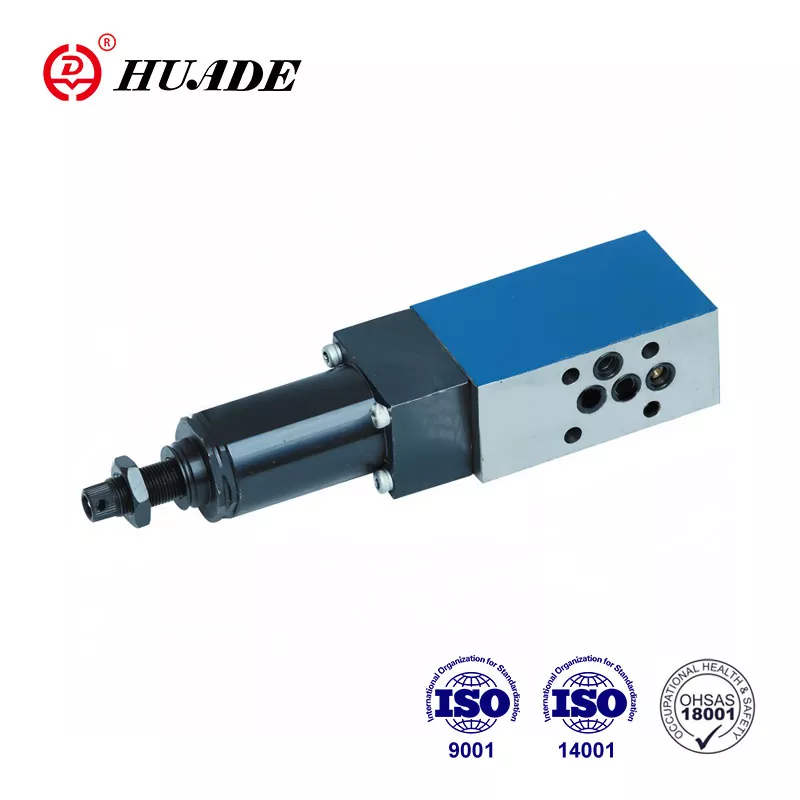

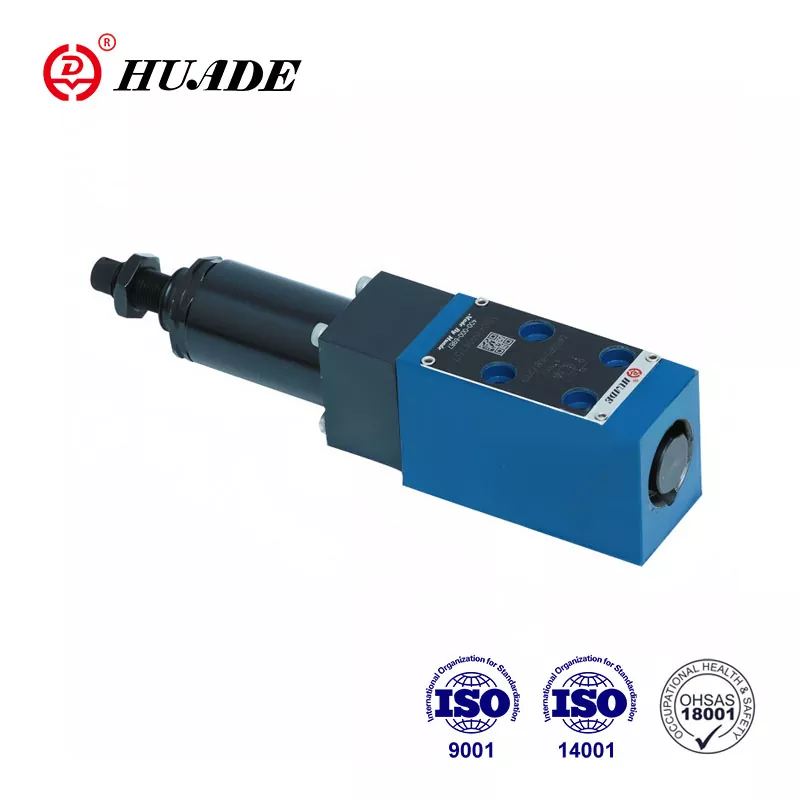

Ventil za smanjenje tlaka DR 5 DP služi za regulaciju tlaka u hidrauličnom sustavu. Zbog uvođenja Rexroth tehnologije, redukcijski ventili serije Huade® DR 5 DP mogu zamijeniti isti tip Rexrotha. Huade Hydraulic ima strogi sustav testiranja kako bi osigurao visoku kvalitetu svojih proizvoda. Niz ventila za kontrolu tlaka naširoko se koristi u brodskom hidrauličkom sustavu.
|
Maks. radni tlak (priključak P) (MPa) |
do 31.5 |
|
Maks. sekundarni tlak (priključak A) (MPa) |
do 21,0; bez nepovratnog ventila do 31,5 |
|
Maks. protutlak (priključci T(Y)) (MPa) |
do 6.0 |
|
Maks. protok (L/min) |
do 15 |
|
Tlačna tekućina Mineralno ulje |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon viskoznosti (mm²/s) |
10~800 |
|
Raspon tlačne tekućine i temperature (℃) |
-30 do +80 |
|
Stupanj kontaminacije (um) |
Maksimalni dopušteni stupanj kontaminacije tekućine prema NAS 1638 klasa 9. |
|
Težina (kg) |
cca.1.0 |
Značajke:
▶ Montaža na podlošku
▶ 5 stupnjeva tlaka
▶ 4 elementa za podešavanje
. Okretni gumb
. Vijak za podešavanje sa šesterokutom i zaštitnim poklopcem,
. Okretni gumb sa skalom koji se može zaključati
. Okretni gumb sa skalom
▶ Nepovratni ventil, opcija
▶ Uzorak spajanja prema DIN 24 340, oblik D, ISO 5781 i CETOP - RP 121H
Primjena:
Ventil za smanjenje tlaka DR 5 DP služi za smanjenje tlaka u sustavu.
Tip ventila DR5 DP je trosmjerni redukcijski ventil s izravnim upravljanjem i funkcijom rasterećenja tlaka na sekundarnoj strani.
Sekundarni tlak se podešava pomoću elementa za podešavanje tlaka (4). U mirovanju, ventil je normalno otvoren i tlačna tekućina može nesmetano teći od priključka P do priključka A. Tlak u priključku A je u isto vrijeme, preko kontrolne linije (6), prisutan u području kalema suprotno od kompresije. proljeće(3). Kada tlak u priključku A prijeđe razinu tlaka postavljenu na kompresijsku oprugu (3), upravljački kalem (2) pomiče se u upravljački položaj i održava postavljeni tlak u priključku A konstantnim.
Kontrolno i pomoćno ulje uzimaju se iz priključka A preko kontrolnog voda (6).
Ako se tlak u priključku A i dalje povećava zbog vanjskih sila na aktuator, upravljački kalem (2) pomiče se dalje prema tlačnoj opruzi (3).
To uzrokuje otvaranje putanje protoka na priključku A preko kontrolnog priključka (8) na kontrolnom kalemu (2) do spremnika. Dovoljna količina tekućine pod tlakom tada teče u spremnik kako bi se spriječilo daljnje povećanje tlaka.
Opružna komora uvijek se ispušta u spremnik izvana preko priključka T(Y).
Za slobodan povratni tok iz priključka A u priključak P može se ugraditi dodatni nepovratni ventil (5).
struktura DR 5 DP 3 10B
Simboli DR 5 DP
