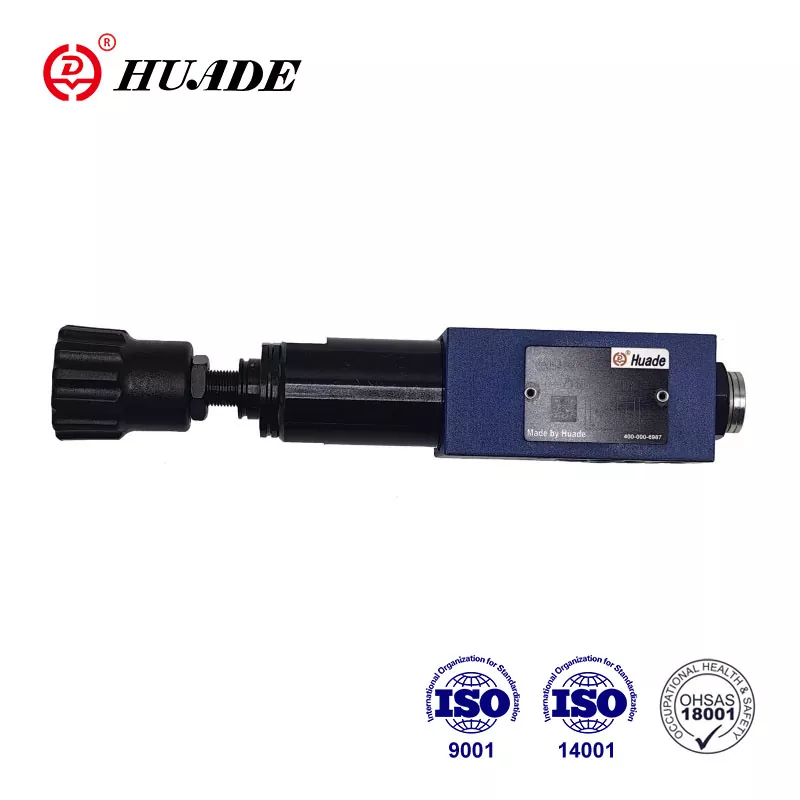

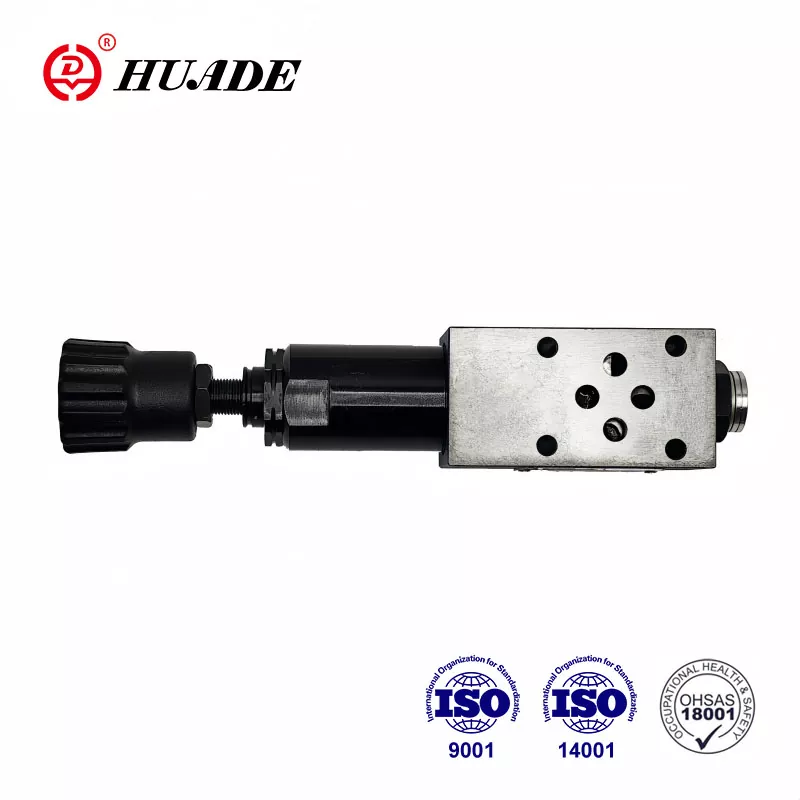

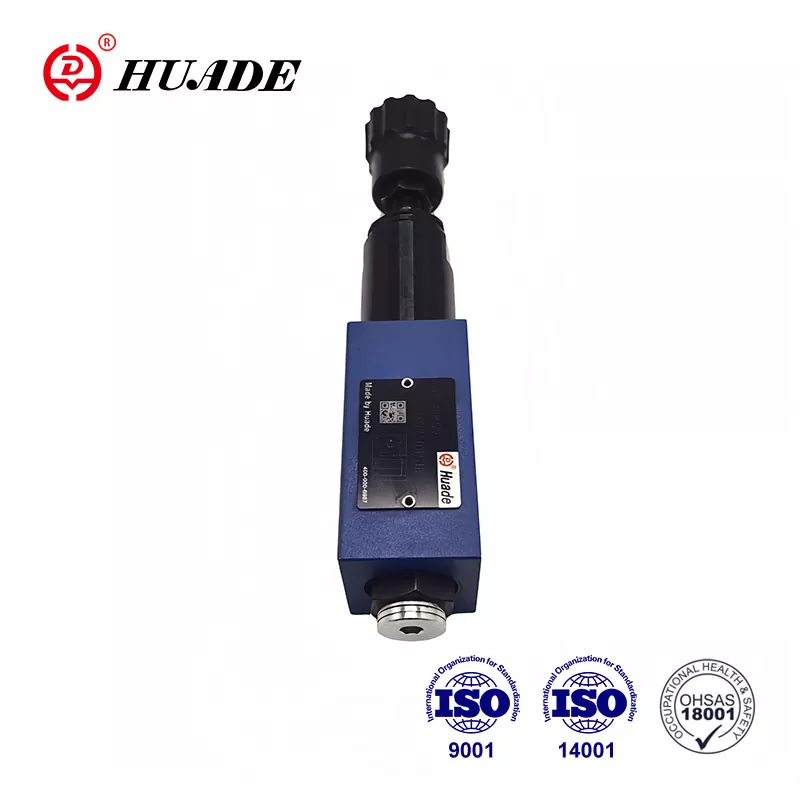

Huade Hydraulic osnovan je 1979. Uvođenjem tehnologije iz Rexrotha, Huade Hydraulic se sada razvio u najmoćnijeg kineskog proizvođača hidraulike. Reducir tlaka ZDR 6 D može zamijeniti istu seriju Rexroth proizvoda. Ima 3 elementa za podešavanje s dizajnom sendvič ploče. U usporedbi s drugim sličnim proizvodima, Huade® ventili za smanjenje tlaka imaju stabilnije performanse u ovom području. Huade Hydraulic fokusiran je na praktičnost uz zadržavanje određene razine kvalitete, tako da njegovi proizvodi osvajaju široko tržišno priznanje uz nižu cijenu.
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon tlačne tekućine i temperature (℃) |
-30 do +80 |
|
Raspon viskoznosti (mm²/s) |
10~800 |
|
Stupanj kontaminacije tekućine (㎛) |
Najveći dopušteni stupanj |
|
Maks. radni tlak (ulaz) (MPa) |
do 31.5 |
|
Sekundarni tlak (izlaz) (MPa) |
Do 2,5, do 7,5, do 15,0, do 21,0 |
|
Priključak protutlaka Y (MPa) |
do 16.0 |
|
maks. protok (L/min) |
do 50,0 |
|
Težina (kg) |
cca.1.2 |
Značajke:
▶ Dizajn sendvič ploča
▶ 4 stupnja tlaka
▶ 3 elementa za podešavanje:
. Okretni gumb
. Navlaka sa šesterokutom i zaštitnom kapom
. Okretni gumb sa skalom koji se može zaključati
▶ Smanjenje tlaka u priključcima A, B ili P
▶ Nepovratni ventil, opcija
▶ Uzorak spajanja prema DIN 24 340, oblik A, ISO 4401 i CETOP - RP 121H
Primjena:
Reducirni ventil tipa ZDR 6 D koristi se za smanjenje tlaka u sustavu.
1. Odsjek i simbol ventila za smanjenje tlaka ZDR 6 D
Ventili za smanjenje tlaka tipa ZDR 6 D.. su 3-smjerni ventili za smanjenje tlaka s izravnim upravljanjem izvedbe sendvič ploče s funkcijom rasterećenja tlaka na sekundarnoj strani. Ventil za smanjenje tlaka se u osnovi sastoji od kućišta (1), regulacijskog kalema (2), kompresijske opruge (3) i elementa za podešavanje (4) kao i opcijskog povratnog ventila.
Sekundarni tlak postavlja se pomoću elementa za podešavanje tlaka (4).
Model "ZDR6DA"
U stanju mirovanja, ventil je normalno otvoren i tekućina može neometano teći iz priključka A u priključak A1. Tlak u priključku A1 je istovremeno preko kontrolnog voda prisutan na području kalema suprotno od tlačne opruge (3). Kada tlak u priključku A1 prijeđe razinu tlaka postavljenu na kompresijsku oprugu (3), upravljački kalem (2) pomiče se u kontrolni položaj prema tlačnoj opruzi (3) i održava postavljeni tlak u priključku A1 konstantnim.
Kontrolni tlak i pilot ulje uzimaju se iz priključka A1 preko kontrolnog voda.
Ako tlak u priključku A1 još više raste zbog vanjskih sila, upravljački kalem (2) se još više pomiče prema tlačnoj opruzi (3).
To uzrokuje otvaranje putanje protoka na priključku A1 kroz kontrolno polje (9) na kontrolnom kalemu (2) do spremnika. Dovoljna količina tekućine zatim teče u spremnik kako bi se spriječio daljnji porast tlaka. Opružna komora (7) uvijek se ispušta u spremnik izvana putem bušenja (6) do otvora T (Y).
Priključak manometra (8) omogućuje praćenje sekundarnog tlaka na ventilu.
Nepovratni ventil za slobodan protok moguće je ugraditi samo u priključke A1 do A u verziji „DA“
Modeli 'DP' i 'DB'
U modelu 'DP', tlak se smanjuje u priključku P1. Upravljački tlak i pilot ulje uzimaju se interno iz priključka P1.
U modelu 'DB', tlak u priključku P1 se smanjuje, a pilot ulje se uzima iz priključka B.
Pažnja!
U modelu DB, mora se osigurati da tlak u priključku B nije viši od podešenog tlaka kada je usmjereni ventil u položaju P do A. U suprotnom, tlak u priključku A će se smanjiti.
struktura ZDR 6 DA1-40B
Simboli ZDR 6 DP...-40B
