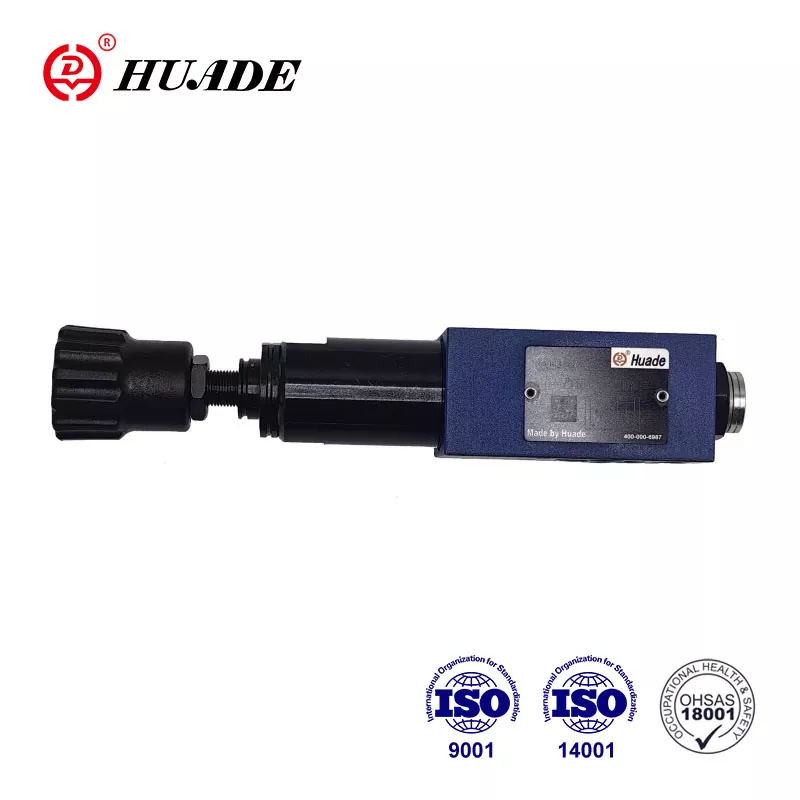

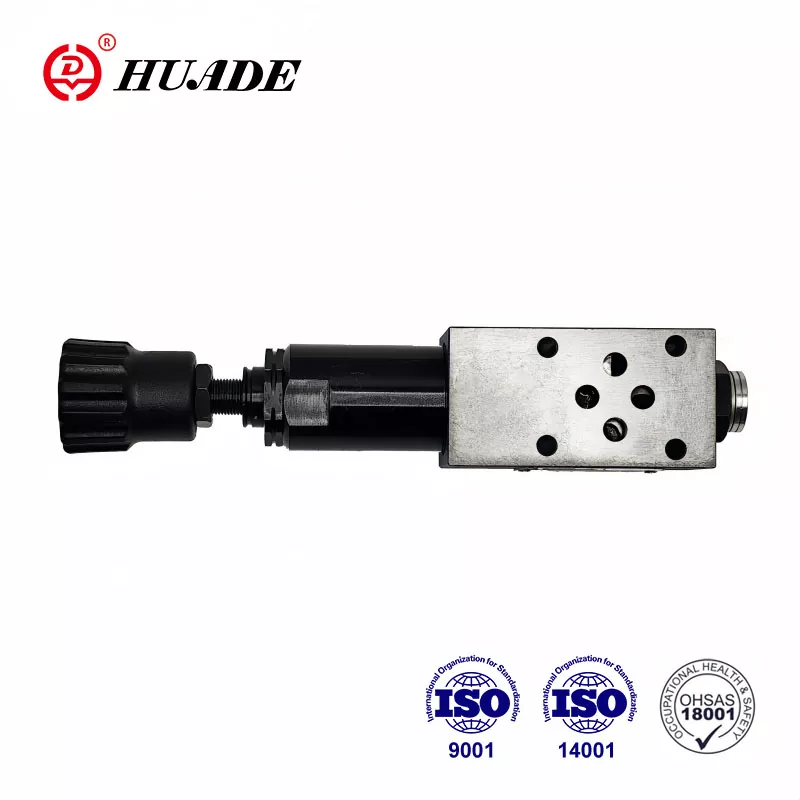

Ventili za smanjenje tlaka Huade® uvijek su odgovarali međunarodnim standardima. Huade Hydraulic u potpunosti koristi obilne domaće resurse za kontrolu troškova kako bi osigurao hidraulične proizvode po razumnoj cijeni. Ventil za smanjenje tlaka ZDR 6 DP0 može se koristiti za smanjenje tlaka hidrauličkih sustava.
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon tlačne tekućine i temperature (℃) |
-30 do +80 |
|
Raspon viskoznosti (mm²/s) |
10~800 |
|
Stupanj onečišćenja tekućine |
preporučiti filtar s minimalnom stopom zadržavanja β10 > 75 |
|
Maks. otvor radnog tlaka P (MPa) |
do 30 |
|
Sekundarni tlak (izlaz) (MPa) |
do 4 |
|
Priključci protutlaka T(Y) (MPa) |
do 16 |
|
Maks. protok (L/min) |
do 7 |
Značajke:
▶ Dizajn sendvič ploča
Primjena:
Ventil tipa ZDR 6 DPO koristi se za smanjenje tlaka u sustavu.
Ventili za smanjenje tlaka tipa ZDR 6 DPO...40B/40YM su ventili za smanjenje tlaka sendvič pločaste izvedbe. Ventil se u osnovi sastoji od kućišta (1), upravljačkog kalema (2), ležišta tlačne opruge (3) i tlačne opruge (4).
U mirovanju, ventil je normalno otvoren i tekućina može nesmetano teći od priključka P do priključka P1. Tlak u priključku P1 istovremeno je prisutan u području kalema suprotno od tlačne opruge (4). Kada tlak u priključku P1 premaši razinu tlaka podešenu na
tlačna opruga (4) upravljački kalem (2) pomiče se u upravljački položaj prema tlačnoj opruzi (4) i održava postavljeni tlak u priključku P1 konstantnim.
Ako tlak u priključku P1 još više raste zbog vanjskih sila, upravljački kalem (2) se još više pomiče prema tlačnoj opruzi (4).
Dovoljna količina tekućine zatim teče u spremnik kako bi se spriječio daljnji porast tlaka. Opružna komora uvijek se ispušta u spremnik izvana bušenjem do otvora T (Y).
struktura ZDR 6 DPO...-40B
Simboli ZDR 6 DPO...-40B
