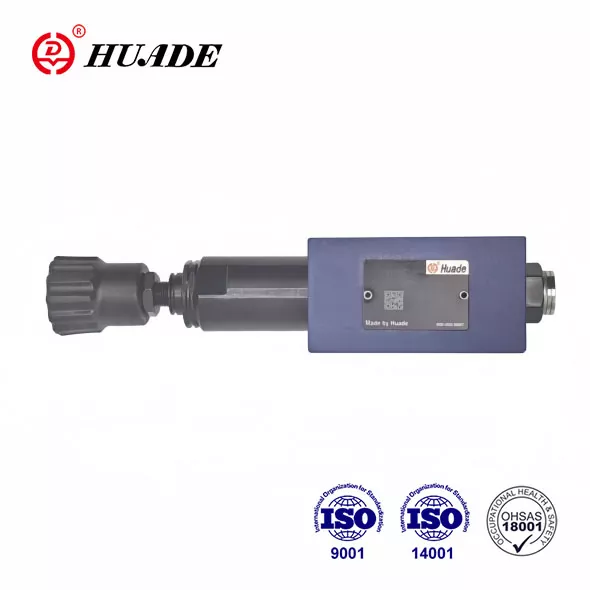

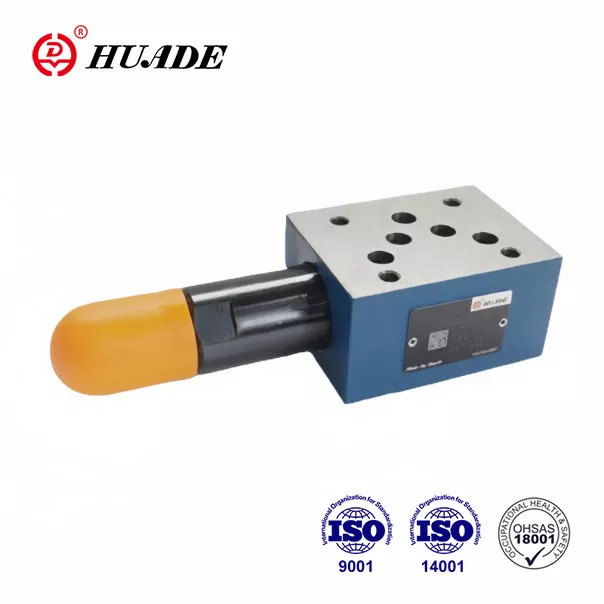

Huade® redukcijski ventili ZDR 10 D koriste se za smanjenje tlaka raznih hidrauličkih sustava. U potpunosti su u skladu s međunarodnim standardima. Huade Hydraulic je uveo naprednu tehnologiju iz Rexrotha zbog dvije dugoročne suradnje od 1979. Huade Hydraulic u potpunosti koristi domaće resurse za kontrolu troškova kako bi pružio hidraulične proizvode po razumnoj cijeni.
|
Težina (kg) |
cca.2.8 |
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon tlačne tekućine i temperature (℃) |
-30 do +80 |
|
Raspon viskoznosti (mm²/s) |
10~800 |
|
Stupanj onečišćenja tekućine |
preporučiti filtar s minimalnom stopom zadržavanja od β10 ≥ 75 |
|
Maks. radni tlak (ulaz) (MPa) |
do 31.5 |
|
Sekundarni tlak (izlaz) (MPa) |
do 2.5.do 7.5,do 15.0.do 21.0 |
|
Priključak protutlaka (MPa) |
do 16.0 |
|
Maks. protok (L/min) |
80 |
Značajke:
▶ Dizajn sendvič ploča
▶ Smanjenje tlaka u priključcima A, B ili P
▶ 4 elementa za podešavanje
. Okretni gumb
. Hex. vijak sa zaštitnom kapom
. Okretni gumb sa skalom koji se može zaključati
. Okretni gumb sa skalom
▶ 4 stupnja tlaka
▶ dodatni povratni ventil
▶ Uzorak spajanja prema DIN 24 340, oblik A, ISO 4401 i CETOP - RP 121H
Primjena:
Ventil tipa ZDR 10 D koristi se za smanjenje tlaka u sustavu.
1. Odsjek i simbol ventila za smanjenje tlaka ZDR 10 D
Ventil za smanjenje tlaka tipa ZDR 10 D.. je 3-smjerni ventil s izravnim upravljanjem sendvič pločaste izvedbe s funkcijom rasterećenja tlaka na sekundarnoj strani.
Ventil za smanjenje tlaka u osnovi se sastoji od kućišta (1), regulacijskog kalema (2), kompresijske opruge (3) i regulacijskog ventila (4), kao i dodatnog povratnog ventila.
Sekundarni tlak se podešava pomoću elementa za podešavanje tlaka (4).
Model 'DA'
U stanju mirovanja, ventil je normalno otvoren i tekućina može nesmetano teći od priključka A1 do priključka A2. Tlak u priključku A2 je istovremeno preko kontrolnog voda (5) prisutan na području kalema suprotno od tlačne opruge (3). Kada tlak u priključku A2 premaši razinu tlaka postavljenu na kompresijsku oprugu (3), upravljački kalem (2) pomiče se u kontrolni položaj prema tlačnoj opruzi (3) i održava postavljeni tlak u priključku A2 konstantnim.
Kontrolni tlak i pomoćno ulje uzimaju se iz priključka A2 preko kontrolnog voda (5).
Ako tlak u priključku A2 još više raste zbog vanjskih sila, upravljački kalem (2) se pomiče još više prema tlačnoj opruzi (3).
To uzrokuje otvaranje putanje protoka na priključku A2 preko kontrolnog priključka (5) na kontrolnom kalemu (2) i kućištu (1) do spremnika (priključak TB). Dovoljna količina tekućine zatim teče u spremnik kako bi se spriječio daljnji porast tlaka.
Opružna komora (7) uvijek se ispušta u spremnik izvana preko priključka TA.
Priključak manometra (8) omogućuje praćenje sekundarnog tlaka na ventilu.
Nepovratni ventil za slobodan protok moguće je ugraditi samo u priključke A2 do A1 u verziji „DA“.
Modeli 'DP' i 'DB'
U modelu 'DP', tlak se smanjuje u priključku P1. Upravljački tlak i pilot ulje uzimaju se interno iz priključka P1.
U modelu 'DB', tlak u priključku P1 se smanjuje, a pilot ulje se uzima iz priključka B.
Pažnja!
Kada je usmjereni ventil u položaju P do A, tlak u priključku B ne smije premašiti postavljeni sekundarni tlak. U suprotnom, tlak u priključku A će se smanjiti.
Ako se koriste bez usmjerenog ventila, TA i TB moraju biti međusobno povezani (npr. u pokrovnoj ploči).
struktura ZDR 10 DA1-50B/...YM
Simboli ZDR 10 DP...-50B
