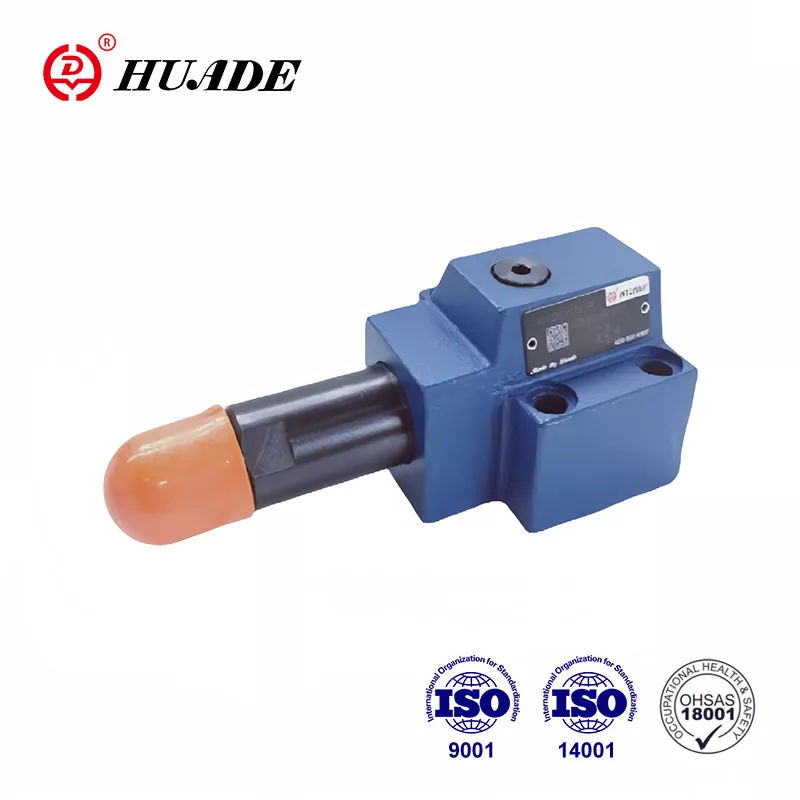

Ventil za redoslijed tlaka tip DZ 10 DP je ventil za redoslijed tlaka s izravnim upravljanjem. Koristi se za sekvenciranje drugog sustava ovisno o tlaku. Puno se prodaje u Kini i stranim zemljama visoke kvalitete i niže cijene. Huade® ventil za slijed tlaka u potpunosti je u skladu s međunarodnim standardima u hidrauličkoj industriji. Uvođenjem napredne Rexroth tehnologije, Huade® hidraulički ventili kompatibilni su s Rexrothom u izvedbi.
|
Tehnički podaci |
|
|
Ulazni tlak, priključak P, B (X） (MPa) |
do 31.5 |
|
Izlazni tlak, priključak A (MPa) |
do 21.0 |
|
Povratni tlak, priključak T (MPa) |
do 16.0 |
|
Maks. dopušteni protok (L/min) |
do 80 |
|
Tekućine |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon viskoznosti (mm²/s) |
10~800 |
|
Raspon temperature tekućine (℃) |
-30 do +80 |
|
Čistoća tekućine (um) |
Čistoća tekućine Maksimalni dopušteni stupanj kontaminacije tekućine prema NAS 1638 Klasa 9 |
|
Maks. protok (L/min) |
do 80 |
Značajke:
▶ Za montažu na podlošku
▶ 4 stupnja tlaka
▶ 4 elementa za podešavanje:
. Okretni gumb
. Navlaka sa šesterokutom i zaštitnom kapom
. Okretni gumb sa skalom koji se može zaključati
. Okretni gumb sa skalom
▶ S priključkom za manometar
▶ Nepovratni ventil, opcija
▶ Uzorak za montažu prema DIN 24 340, oblik D, ISO 5781 i CETOP - RP 121H
Primjena:
Ovaj sekvencijski ventil tlaka DZ 10 DP može se široko koristiti u hidrauličkim sustavima strojeva za dizanje i transport, građevinskih strojeva, industrijskih vozila, alatnih strojeva, brodova, metalurgije i druge opreme.
Redoslijed tlaka postavlja se pomoću elementa za podešavanje (1).
Tlačna opruga (2) drži upravljački kalem (3) u početnom položaju, ventil je zatvoren. Tlak u priključku A prisutan je u području klipa upravljačkog kalema (3) nasuprot tlačne opruge (2) preko upravljačkog voda (4). Kada tlak dosegne vrijednost namještenu na kompresijskoj opruzi (2), upravljački kalem (3) se pomiče i otvara priključak A na B. Sustav koji je spojen na priključak B pokreće se bez pada tlaka u kanalu A.
Upravljački signal se dobiva preko kontrolne linije (4) iz priključka A ili eksterno preko veze X.
Ovisno o primjeni ventila, ulje za ispuštanje curenja može se provesti izvana preko priključka Y ili interno preko B.
struktura od DZ 10 DP 1 -40B
Simboli DZ 10 DP-10B
