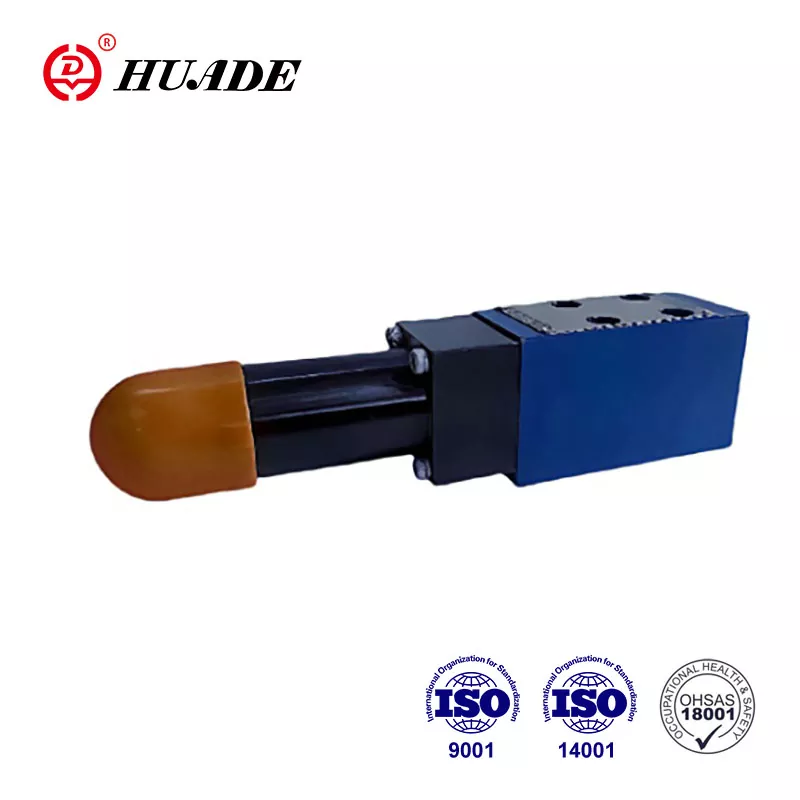

Ventil za slijed tlaka DZ 5 DP koristi se za usmjeravanje ulja u drugi sustav pri postavljenom tlaku.
Zbog uvođenja Rexrothove napredne tehnologije, Huade® hidraulički ventili su kompatibilni s Rexrothom u pogledu performansi i kvalitete. Cijena je razumnija. Tvornica ima naprednu proizvodnu opremu i stroge sustave testiranja iz cijelog svijeta kako bi se osigurala vrhunska izvedba proizvoda.
|
Tehnički podaci |
|
|
Ulazni tlak, priključak P, B (X） (MPa) |
do 210; bez nepovratnog ventila do 31.5 |
|
Izlazni tlak, priključak A (MPa) |
do 31.5 |
|
Povratni tlak, priključak T (MPa) |
do 6,0 |
|
Maks. dopušteni protok (L/min) |
do 30 |
|
Tekućine |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon viskoznosti (mm²/s) |
10~800 |
|
Raspon temperature tekućine (℃) |
-30 do +80 |
|
Čistoća tekućine (um) |
Čistoća tekućine Maksimalni dopušteni stupanj kontaminacije tekućine prema NAS 1638 Klasa 9 |
Značajke:
▶ Za montažu na podlošku
▶ Montaža na prednju prirubnicu
▶ 5 raspona tlaka
▶ 4 različita elementa za podešavanje
. Okretni gumb
. Navlaka sa šesterokutom i zaštitnom kapom
. Okretni gumb sa skalom koji se može zaključati
. Okretni gumb sa skalom
▶ Opcijski nepovratni ventil
▶ Uzorak za montažu prema DIN 24 340, oblik C za podloške
Primjena:
Ovaj DZ 5 DP sekvencijski ventil tlaka može se široko koristiti u hidrauličkim sustavima strojeva za podizanje i transport, građevinskih strojeva, industrijskih vozila, alatnih strojeva, brodova, metalurgije i druge opreme.
1. Odjeljak i simbol ventila za sekvenciranje tlaka DZ 5 DP
Ventili tipa DZ 5 DP su sekvencijski ventili s izravnim upravljanjem. Ventili ovog tipa se u osnovi sastoje od kućišta (1), regulacijskog kalema (2), opruga (3) i elementa za podešavanje tlaka (4), a po potrebi dodatno i nepovratnog ventila (5).
Tlak pri kojem ventil propušta ulje postavlja se na elementu za podešavanje tlaka (4). Opruge (3) drže regulacijski kalem (2) u početnom položaju, a ventil ostaje zatvoren. Tlak u priključku P prelazi preko bušenja (6) i mlaza (7) na područje rada kalema na suprotnom kraju od upravljačkih opruga (3).
Kada tlak u priključku P dosegne zadanu vrijednost, kalem se pomiče protiv opruge kako bi spojio priključak P na priključak A.
Signal za to prolazi interno kroz bušenje (6) iz priključka P.
Ulje sada prolazi u sustav spojen na priključak A, ali tlak u priključku P ne pada.
Pogonsko ulje se također može dovoditi izvana preko priključka B(X).
Ovisno o primjeni ventila, povrat pilot ulja može biti vanjski preko priključka T(Y) ili interni.
Kako bi se omogućio slobodan povratni tok ulja iz priključka A u priključak P, može se uključiti nepovratni ventil (5) ako je potrebno.
struktura DZ5DP-3-10B
Simboli DZ 5 DP-10B
