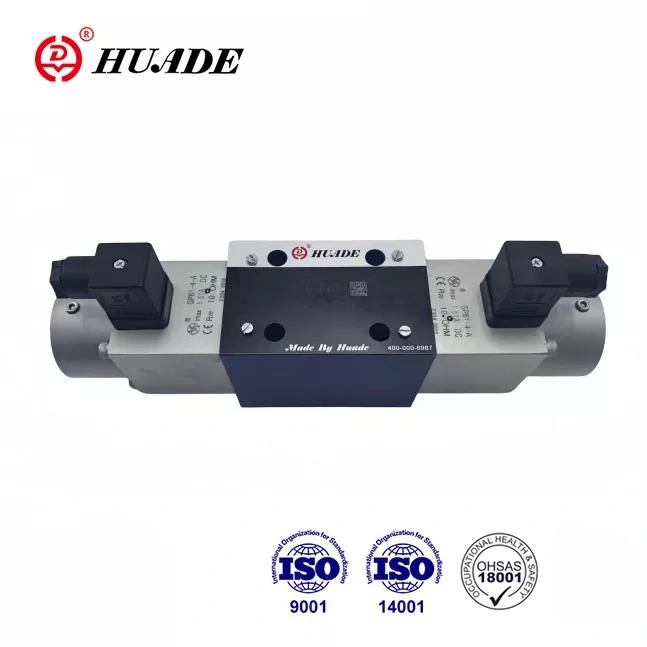

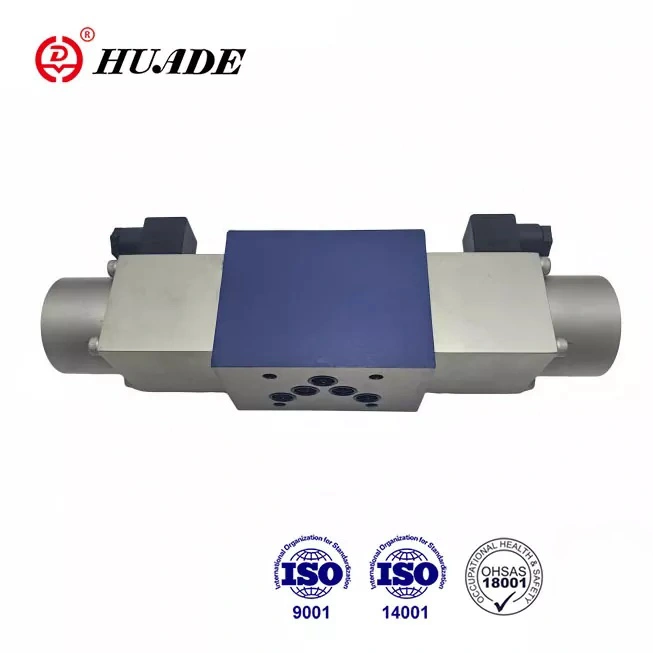

Upravljački ventili tipa 4WRA izravno se upravljaju preko proporcionalnih solenoida. Naširoko se koriste u različitim industrijskim hidrauličkim okruženjima koja zahtijevaju kontrolu smjera i protoka. Zahvaljujući dvije dugogodišnje suradnje, Huade® proporcionalni usmjereni ventili mogu parirati istim proizvodima koje nudi Rexroth u performansama. Cijena ovog proizvoda je relativno niža.
|
Hidraulički podaci |
|||
|
Veličina |
6 |
10 |
|
|
Radni tlak (Mpa) |
priključak A, B, P |
31.5 |
31.5 |
|
luka T |
16 |
16 |
|
|
Protok (L/min) |
43 |
95 |
|
|
Stupanj kontaminacije |
≤ 20 (preporučeno ≤10) |
||
|
Histereza (%) |
<6 |
<5 |
|
|
Ponovljivost (%) |
<3 |
<2 |
|
|
Frekvencijski odziv (-3dB, signal ± 100%) (Hz) |
6 |
4 |
|
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu) |
||
|
Raspon viskoznosti (mm²/s) |
3,8 do 380 |
||
|
Raspon temperature tekućine pod pritiskom (℃) |
-30 do +80 |
||
|
Težina (kg) |
Ventil s jednim elektromagnetom |
1.75 |
5.9 |
|
Ventil s dva solenoida |
2.5 |
7.5 |
|
|
Električni podaci |
|||
|
Veličina |
6 |
10 |
|
|
Vrsta napona |
Izravni napon |
Izravni napon |
|
|
Nazivni napon (V) |
24V |
||
|
Maks. struja po solenoidu (A) |
1.5 |
||
|
Svitak solenoida |
Hladna vrijednost na 20 ℃ |
5.4 |
10 |
|
Max.topla vrijednost |
8.1 |
15 |
|
|
Temperatura okoline ℃ |
do +50 |
||
|
Temperatura svitka ℃ |
do +150 |
||
|
Izolacija ventila prema DIN 40 050 |
IP65 |
||
|
Povezano pojačalo (24 V ispravljač tipa mosta) |
VT-3013S30 |
VT-3014S30 |
|
Značajke:
▶ Proporcionalni ventil s izravnim pokretanjem za kontrolu smjera i volumenskog protoka hidrauličke tekućine
▶ Za montažu na podlošku
▶ Za kontrolu otvorene petlje smjera i protoka hidrauličke tekućine
▶ Kontrolni kalem s oprugom
▶ Nizak pad tlaka preko kontrolnih spojnica
▶ I ventil i elektronička kontrola od jednog dobavljača
Primjena:
Smjerni regulacijski ventili tipa 4WRA koriste se za kontrolu smjera i količine protoka.
Smjerni regulacijski ventili tipa 4WRA sastoje se u osnovi od kućišta (1), regulacijskog kalema (3), jedne ili dvije povratne opruge (2), te dodatno jednog ili dva proporcionalna solenoida (5).
Tip 4WRA 6......10B/..... i 4WRA 10......10B/.....(ventil s 3 položaja)
Ako solenoidi nisu aktivirani, upravljački kalem (3) održava se u neutralnom položaju pomoću povratnih opruga (2). Pokretanje upravljačkog kalema (3) je izravno preko proporcionalnog solenoida (5). Ako je, na primjer, solenoid 'A' pod naponom, on će gurnuti upravljački kalem (3) udesno proporcionalno električnom signalu. Zatim se prave veze od P do B i od A do T.
Na taj način, upravljački kalem (3) uzrokuje postupno otvaranje žljebova u obliku slova V za protok. Kada je proporcionalni solenoid (5) bez napona, upravljački kalem (3) vraća se u središnji položaj povratnom oprugom (2).
Struktura proporcionalnog usmjerenog ventila 4WRA
Tip 4WRA ...A...10B i 4WRA ...B...10B (ventil s 2 položaja)
Funkcija ovog ventila je ista kao kod ventila tipa 4WRA. Ali to je dvopoložajni usmjereni ventil sa samo jednim
proporcionalni solenoid
Tip 4WRA prihvaća montažu podploče, središte opruge i nizak pad tlaka preko kontrolnih polja.
Često se koriste u strojevima, lakoj industriji, metalurgiji, rudnicima, svemirskim letovima i drugim područjima.
Struktura proporcionalnog usmjerenog ventila 4WRA...A... i 4WRA...B...
Simbol proporcionalnog usmjerenog ventila 4WRA
