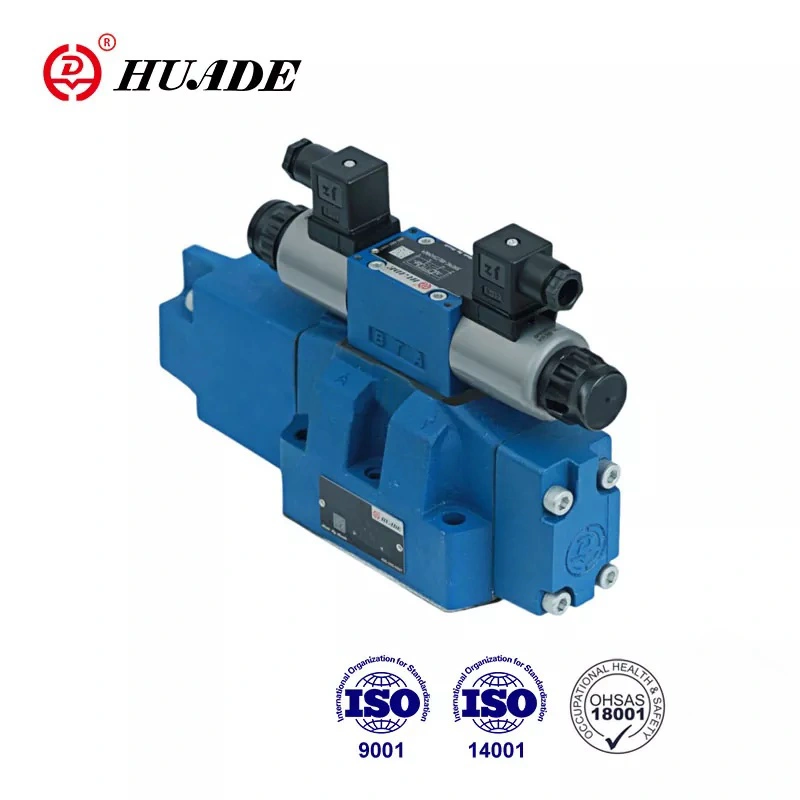

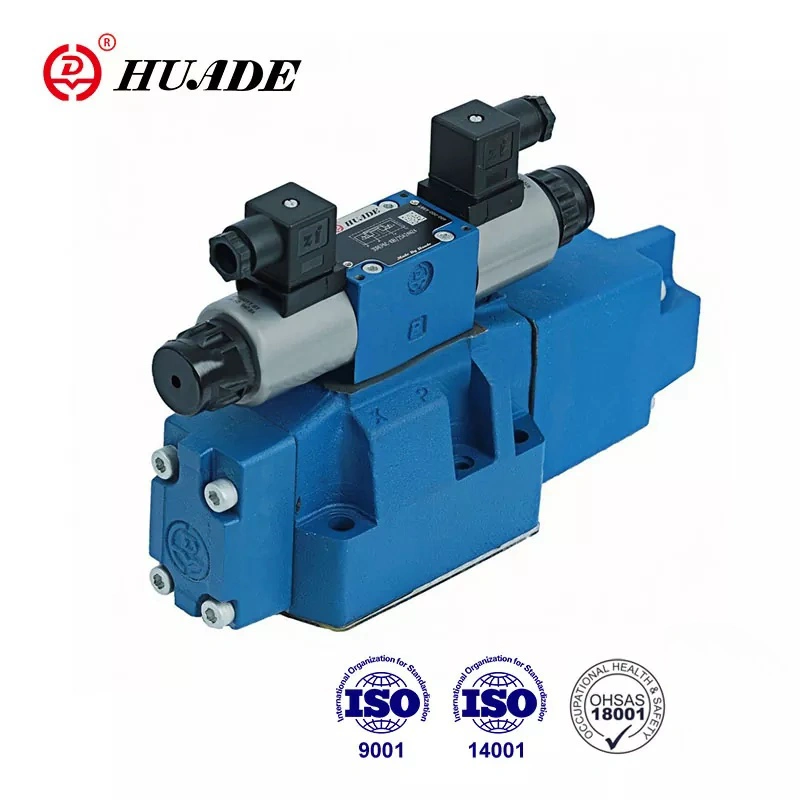

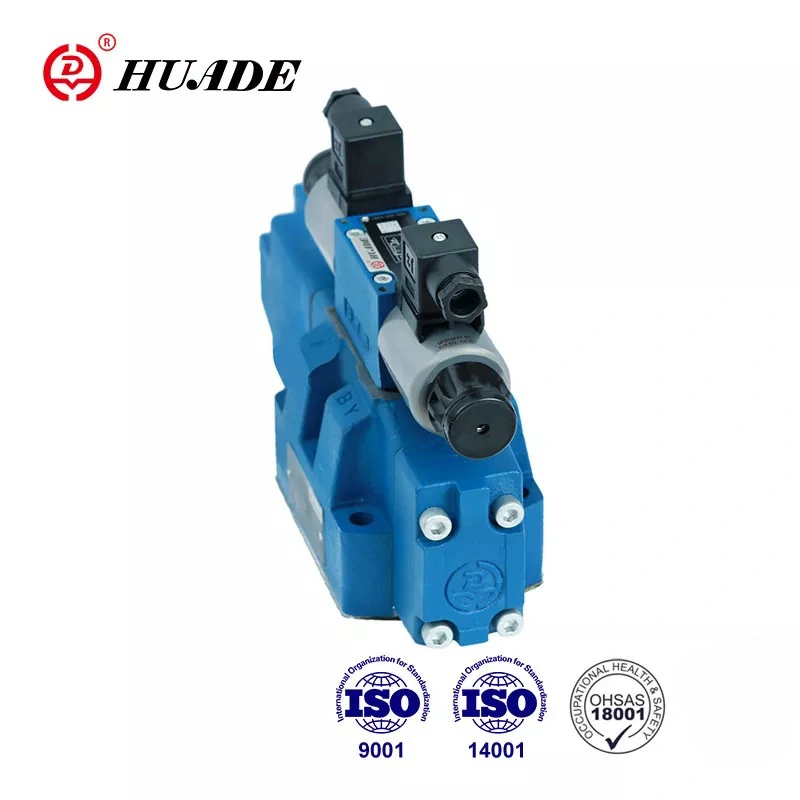

Jedan proporcionalni ventil 4WRH može kontrolirati i protok i smjer protoka, čineći strukturu sustava jednostavnom. Tijelo ventila ima lijevani unutarnji kanal, sa snažnim kapacitetom protoka i velikom brzinom protoka. Glavni ventil ima aksijalni trokutasti kontrolni žlijeb, s malim padom tlaka i gubitkom tlaka na kontrolnom ramenu. Proporcionalni ventil tipa 4WRH prikladan je za sustave s velikim protokom i visokim zahtjevima za preciznošću.
|
Hidraulički podaci |
|||||
|
veličina |
10 |
16 |
25 |
32 |
|
|
tlak pilot ventila (MPa) |
eksterni dovod pilot ulja |
3 do 10 |
|||
|
unutarnja opskrba pilotskim uljem |
Do 10 (više od 10 mora instalirati ZDR6DP2-30B/75YM) |
||||
|
Tlak glavnog ventila (MPa) |
31.5 |
35 |
|||
|
Povratni tlak (MPa) |
priključak T (vanjski povrat pilot ulja) |
31.5 |
25 |
15 |
|
|
priključak T (unutarnji povrat pilot ulja) |
3 |
||||
|
Y priključak |
3 |
||||
|
Volumen pilot ulja (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Protok pilot ulja na priključku X ili Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Protok kroz glavni ventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Histereza (L/min) |
6 |
||||
|
Ponovljivost (%) |
3 |
||||
|
stupanj kontaminacije (㎛) |
≤20 |
||||
|
tekućina |
Mineralno ulje (za NBR brtvu). Fosfatni ester (za FPM brtvu) |
||||
|
Raspon viskoznosti (mm²/s) |
2,8 do 380 |
||||
|
Raspon temperature tekućine (℃) |
-20 do +70 |
||||
|
Montažni položaj |
neobavezan |
||||
|
Težina (kg) |
ventil s jednim solenoidom |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil s dva solenoida |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Električni podaci |
||
|
Vrsta opskrbe |
DC |
|
|
Nazivna struja solenoida (A) |
0.8 |
|
|
Otpor zavojnice (Ω) |
hladno (na 20 ℃) 19,5; maks.ventil, vruće 28.8 |
|
|
Temperatura okoline (℃) |
50 |
|
|
Temperatura svitka (℃) |
150 |
|
|
Radni ciklus |
Stalan |
|
|
Pilot struja (A) |
0.02 |
|
|
Izolacija |
IP65 |
|
|
Povezano |
S 1 vremenom rampe |
VT-3000S30 |
|
S 5 vremena rampe |
VT3006S30 |
|
|
Električni priključak |
Utični spoj |
|
Značajke:
▶ Proporcionalni ventil smjera upravljanja WRH
▶ Za montažu na podlošku
▶ Za kontrolu smjera i brzine protoka hidrauličke tekućine
▶ Centrirana opruga .bez zanošenja kalema
▶ Nizak pad tlaka preko kontrolnih polja
▶ Ventil i elektronička kontrola iz jednog izvora
▶ Rad proporcionalnog solenoida
▶ Uzorak spajanja prema DIN 24 340 obrazac A, ISO4401 i CETOP-RP121H
Primjena:
Proporcionalni ventil tipa 4WRH naširoko se koristi u raznim industrijama kao što su alatni strojevi, metalurgija, laka industrija, rudarstvo, inženjering itd.
Ventili tipa 4WRH su pilot upravljani proporcionalni usmjereni ventili za vanjski rad preko ventila za regulaciju tlaka. Funkcija i princip isti su kao i za ventil tipa 4WRZ. Međuspojna ploča (12) povezuje pilot priključak A s priključkom T(Y ) i pilot priključak B s P(X). Upravljački tlak na glavnom ventilu mora biti od 0,4 MPa do 2,5 MPa. tako da je protok ili od P prema A i B prema T ili P prema B i A prema T.
Struktura proporcionalnih usmjerenih ventila 4WRH
Pilot ventil
Pilot ventil je proporcionalni trosmjerni redukcijski ventil s elektromagnetskim upravljanjem (tip 3DREP6). Umetak prigušnice ugrađen je u priključke A i B, dodatne pojedinosti pogledajte u tekstu 3DREP6
Struktura pilot ventila tipa 3DREP6
Simbol proporcionalnog usmjerenog ventila 4WRH
