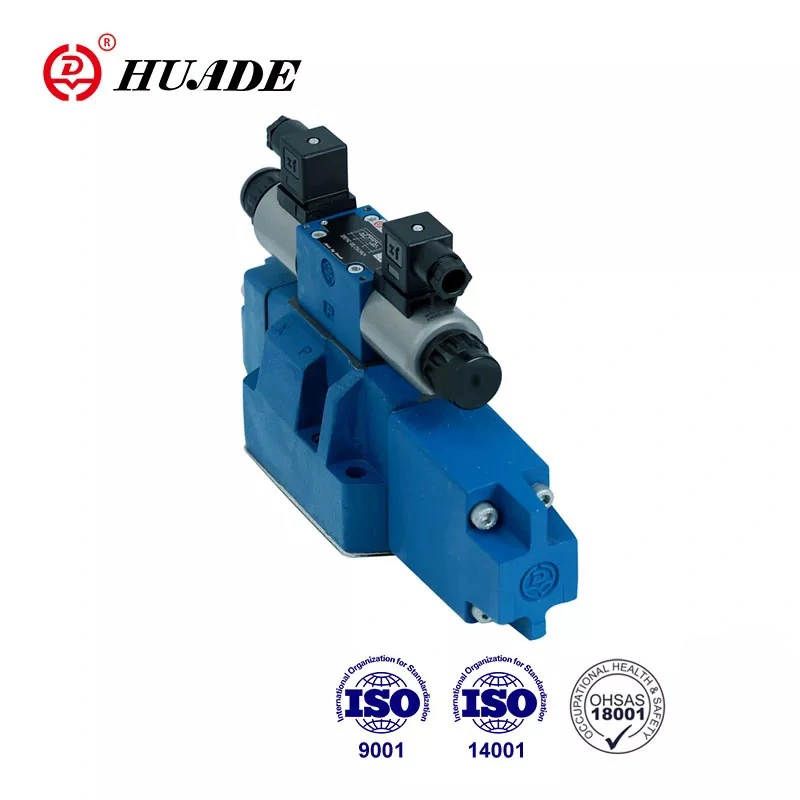

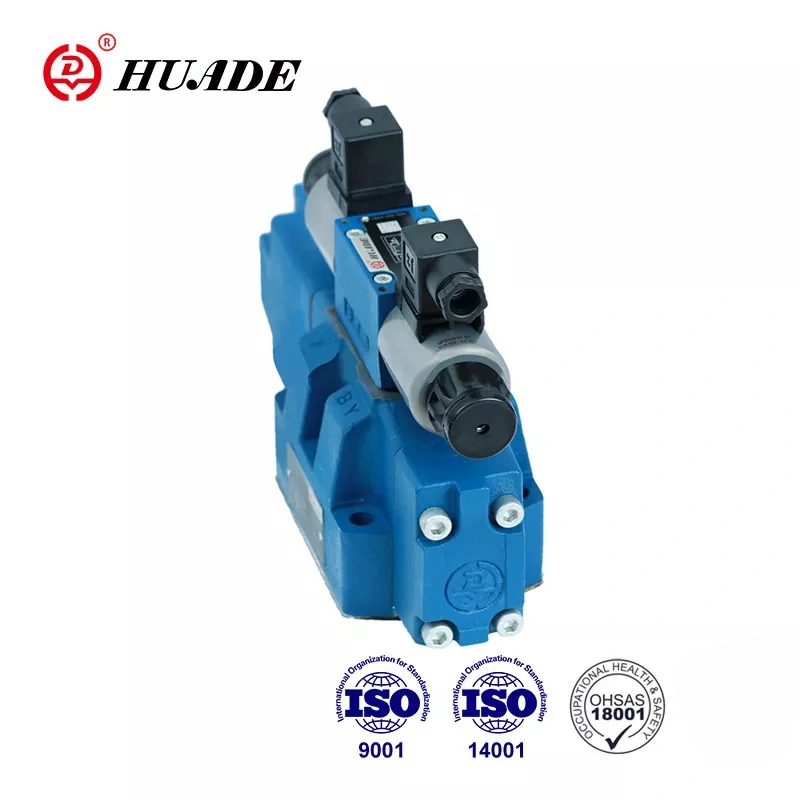

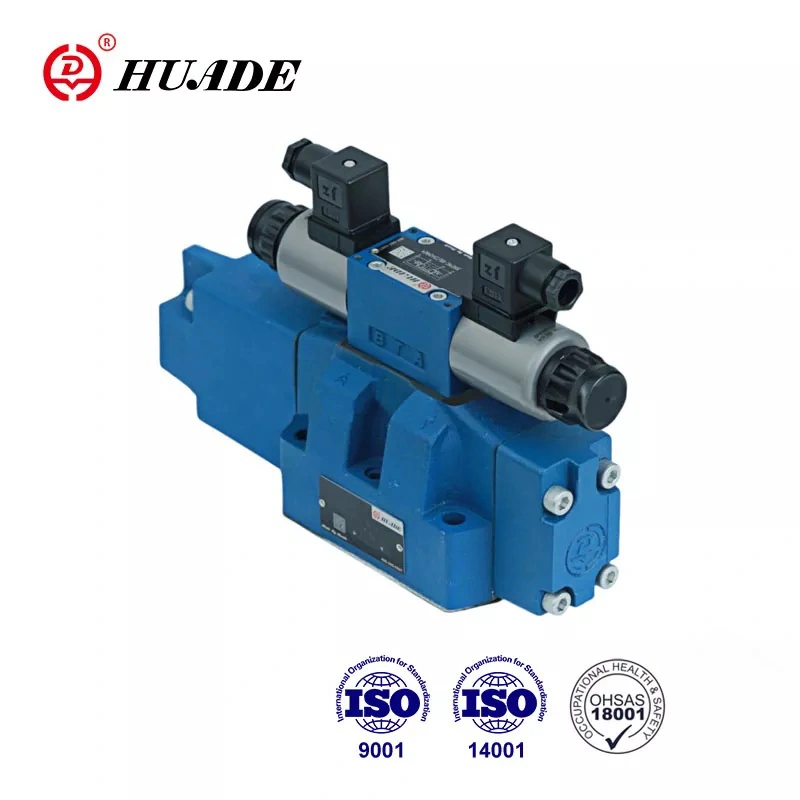

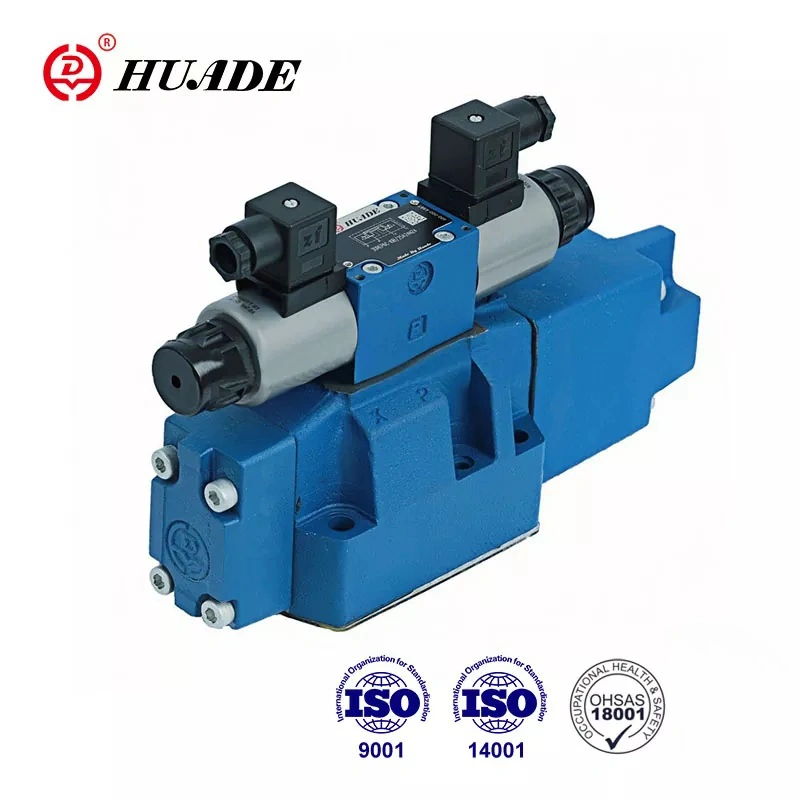

Proporcionalni usmjereni ventil 4WRZ ima spojnu ploču, koja ima istu veličinu priključka kao i obični povratni ventil istog promjera. Lako se instalira i otklanja pogreške. Glavni ventil Huade® 4WRZ proporcionalnog ventila je opružno centriran. Jezgra glavnog ventila nema zanošenja, ima visoku ponovljivost i dobru pouzdanost. Ventil ima CE certifikat.
|
Hidraulički podaci |
|||||
|
veličina |
10 |
16 |
25 |
32 |
|
|
tlak pilot ventila (MPa) |
eksterni dovod pilot ulja |
3 do 10 |
|||
|
unutarnja opskrba pilotskim uljem |
Do 10 (više od 10 mora instalirati ZDR6DP2-30B/75YM) |
||||
|
Tlak glavnog ventila (MPa) |
31.5 |
35 |
|||
|
Povratni tlak (MPa) |
priključak T (vanjski povrat pilot ulja) |
31.5 |
25 |
15 |
|
|
priključak T (unutarnji povrat pilot ulja) |
3 |
||||
|
Y priključak |
3 |
||||
|
Volumen pilot ulja (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Protok pilot ulja na priključku X ili Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Protok kroz glavni ventil (L/min) |
270 |
460 |
877 |
1600 |
|
|
Histereza (L/min) |
6 |
||||
|
Ponovljivost (%) |
3 |
||||
|
stupanj kontaminacije (㎛) |
≤20 |
||||
|
tekućina |
Mineralno ulje (za NBR brtvu). Fosfatni ester (za FPM brtvu) |
||||
|
Raspon viskoznosti (mm²/s) |
2,8 do 380 |
||||
|
Raspon temperature tekućine (℃) |
-20 do +70 |
||||
|
Montažni položaj |
neobavezan |
||||
|
Težina (kg) |
ventil s jednim solenoidom |
7.4 |
12.7 |
17.5 |
41.8 |
|
ventil s dva solenoida |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Električni podaci |
||
|
Vrsta opskrbe |
DC |
|
|
Nazivna struja solenoida (A) |
0.8 |
|
|
Otpor zavojnice (Ω) |
hladno (na 20 ℃) 19,5; maks.ventil, vruće 28.8 |
|
|
Temperatura okoline (℃) |
50 |
|
|
Temperatura svitka (℃) |
150 |
|
|
Radni ciklus |
Stalan |
|
|
Pilot struja (A) |
0.02 |
|
|
Izolacija |
IP65 |
|
|
Povezano |
S 1 vremenom rampe |
VT-3000S30 |
|
S 5 vremena rampe |
VT3006S30 |
|
|
Električni priključak |
Utični spoj |
|
Značajke:
▶ Pilot WRZ proporcionalni ventil
▶ Za montažu na podlošku
▶ Za kontrolu smjera i brzine protoka hidrauličke tekućine
▶ Centrirana opruga .bez zanošenja kalema
▶ Nizak pad tlaka preko kontrolnih polja
▶ Ventil i elektronička kontrola iz jednog izvora
▶ Rad proporcionalnog solenoida
▶ Uzorak spajanja prema DIN 24 340 obrazac A, ISO4401 i CETOP-RP121H
Primjena:
Proporcionalni usmjereni ventil tipa 4WRZ naširoko se koristi u raznim industrijama kao što su alatni strojevi, metalurgija, laka industrija, rudarstvo, inženjering itd.
Tipovi ventila 4WRZ... su 4-smjerni ventili kojima se upravlja pomoću proporcionalnih solenoida. Oni kontroliraju smjer i brzinu protoka hidrauličke tekućine.
U osnovi se sastoje od pilot ventila (3), glavnog ventila (7) s glavnim kalemom (8) i opruge za centriranje (9).
Ako je solenoid 'B' pod naponom, upravljački kalem (4) pomiče se udesno. Upravljačko ulje se tada dovodi interno iz priključka P ili 'vanjski' iz priključka X preko pilot ventila (3) u tlačnu komoru (10 ) i pomiče glavni kalem (8) za udaljenost proporcionalnu jačini električne struje. Žljebovi za prigušivanje u glavnom kalemu otvaraju se postupno s povećanjem struje, kontrolirajući tako protok hidrauličke tekućine do otvora pokretača.
Kada se električni signal isključi, i pilot kalem (4) i glavni kalem (8) vraćaju se u neutralni položaj neovisno o dovodu upravljačkog tlaka. Ručni operater za hitne slučajeve dopušta pomicanje položaja pilotskog kalema bez uključivanja solenoida
Struktura proporcionalnog usmjerenog ventila 4WRZ
Pilot ventil
Pilot ventil je proporcionalni trosmjerni redukcijski ventil s elektromagnetskim upravljanjem (tip 3DREP6). Umetak prigušnice ugrađen je u priključke A i B, dodatne pojedinosti pogledajte u tekstu 3DREP6
Struktura pilot ventila tipa 3DREP6
Simbol proporcionalnog usmjerenog ventila 4WRZ
