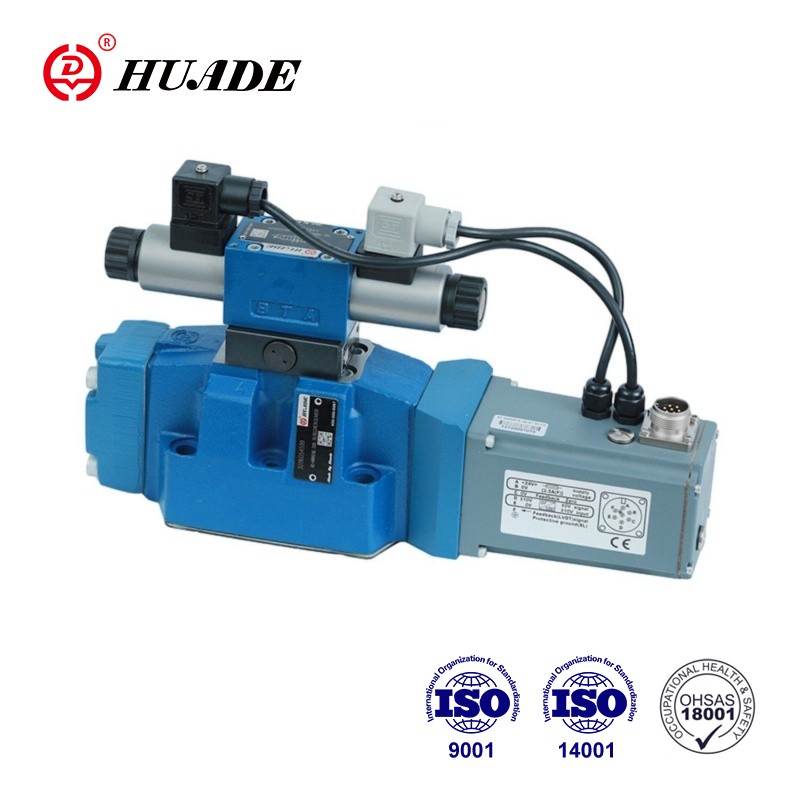

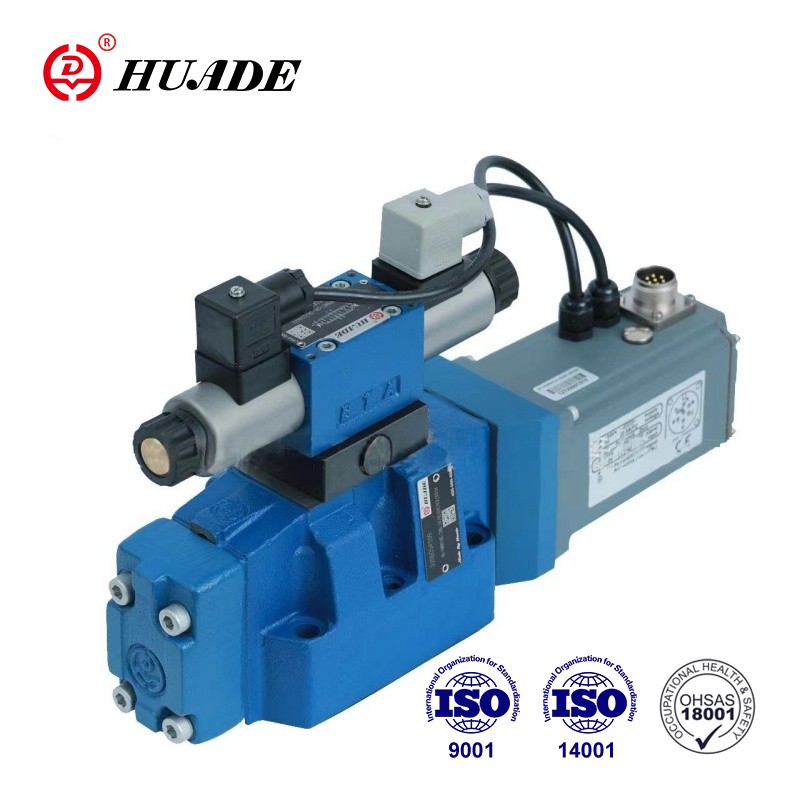

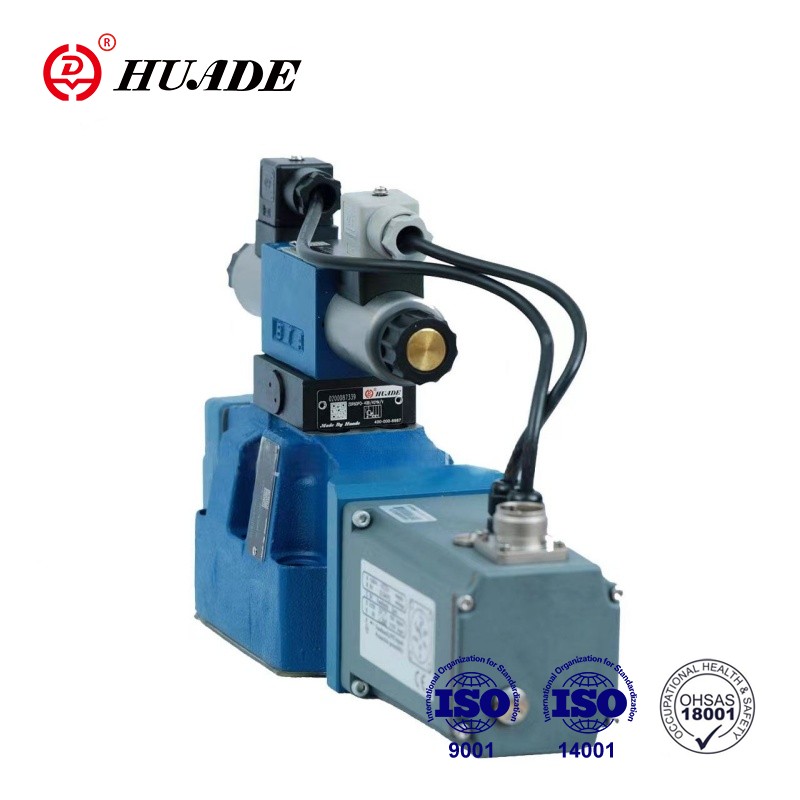

Proporcionalni ventili tipa 4WRTE su upravljani usmjerivački ventili s električnom povratnom informacijom o položaju, integriranom elektronikom (OBE) i opcijskim nadzorom položaja kalema. Visoka preciznost, brz odziv i stabilna kontrola proporcionalnog ventila WRTE-4X čine ga ključnom komponentom u mnogim industrijskim sustavima.
| General | ||||||
| Veličine | 10 | 16 | 25 | 27 | 32 | 35 |
| Težina (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Podaci o položaju instalacije i puštanju u rad | Po mogućnosti vodoravno | |||||
| Raspon temperature okoline (°C) | -20..+50 | |||||
| Maksimalno vrijeme skladištenja (godine) | 1 *(ako se poštuju uvjeti skladištenja; pogledajte upute za uporabu 07600-B) | |||||
| MTTF vrijednosti prema EN ISO 13849 Godine | 150 (za više informacija pogledajte tehnički list 08012) | |||||
| Njegova ispitivanja prema DIN EN 60068-2-6 | 10.. 2000 Hz /maksimalno 10 g/10 ciklusa /3 osi | |||||
| Ispitivanje buke prema DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g vrh/30 min. /3 sjekire | |||||
| Transportni udar prema DIN EN 60068-2-27 | 15 g / 11 ms /3 šoka /3 vola | |||||
| Vlažna toplina, ciklički, prema DIN EN 60068-2-30 | Varijanta 2 +25°C ... +55C, 90% ... 97% relativne vlažnosti, 2 ciklusa od 24 sata | |||||
Značajke:
▶Dizajn za povećanje pouzdanosti i sigurnosti
1. Automatska kompenzacija tlaka u kontrolnim komorama glavnog stupnja pomoću pilot upravljačkog ventila
2. Kontrolni kalem glavnog stupnja u središnjem položaju opruge i/ili u pomaknutom položaju
3.Opcionalno s nadzorom položaja kalema
▶Fleksibilan - pogodan za kontrolu položaja, brzine i pritiska
▶Precizno - visoka osjetljivost odziva i mala histereza
Primjena:
proporcionalni usmjereni ventil WRTE-4X može se široko koristiti u petrokemijskoj industriji, proizvodnji automobila, inteligentnoj opremi, proizvodnji električne energije, metalurškoj industriji i drugim industrijama.
WRTE-4X ventil se u osnovi sastoji od 3 glavna sklopa:
1.Kućište (1) s glavnim kontrolnim špulom (2) i dodatnim nadzorom položaja špule (13)
2. Integrirana elektronika (po izboru sa zaštitnom membranom elektronike (14)) s induktivnim pretvaračem položaja (3) glavnog stupnja
3. Upravljački ventil (4) s upravljačkom jedinicom kalem/utičnica (5), induktivni pretvarač položaja (6) i povratni tlak za središnji položaj kalem za upravljanje glavnom fazom (2).
S proporcionalnim solenoidima bez napona (7; 8) središnji položaj regulacijskog kalema glavnog stupnja (2) zahvaljujući opruzi za centriranje (9) i povratnog tlaka. Upravljanje regulacijskim kalemom glavnog stupnja (2) preko upravljačkog ventila ( 4)→ regulacijski kalem glavnog stupnja (2) postavljen je na regulirani način. Upravljanje regulacijskim kalemom upravljačkog upravljačkog ventila (4) promjenom sile solenoida proporcionalnih solenoida (7;8). Veza komande i stvarne vrijednosti u integriranoj elektronici. Dovod pilotskog ulja do upravljačkog ventila interno preko priključka P ili eksterno preko priključka X. Povratak pilotskog ulja interno preko priključka T ili eksterno preko Y u spremnik. Uz naredbenu vrijednost O V, elektronika kontrolira upravljač glavnog stupnja (2) u središnjem položaju.
Simbol od Proporcionalni usmjereni ventil WRTE-4X
