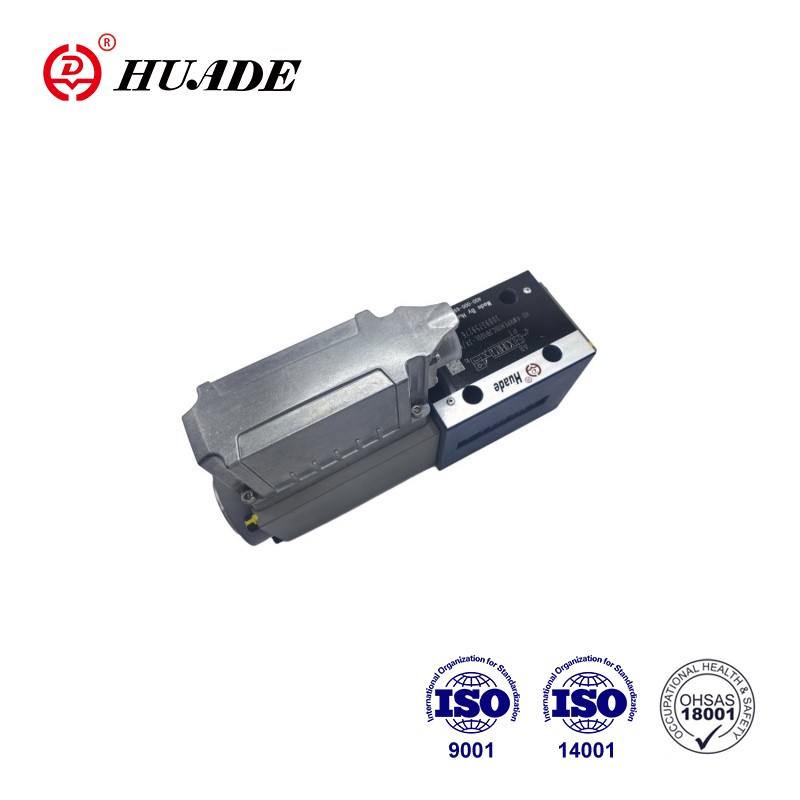

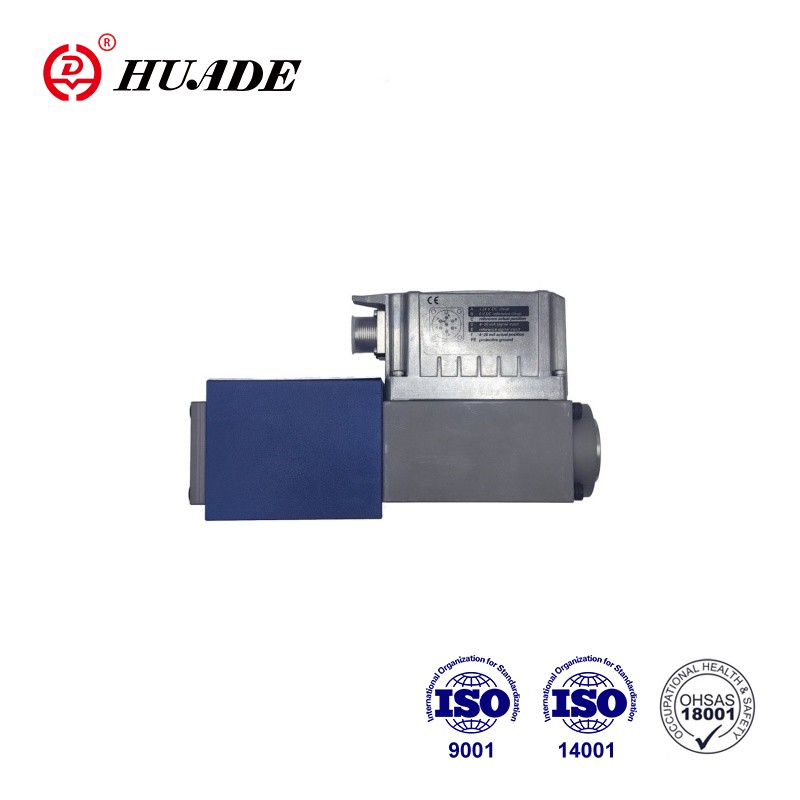

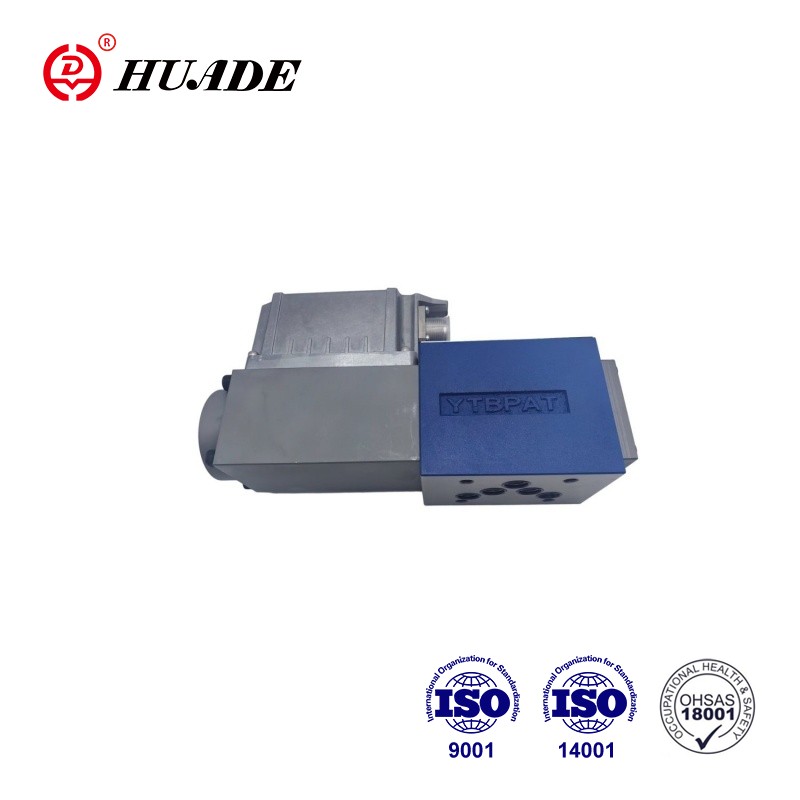

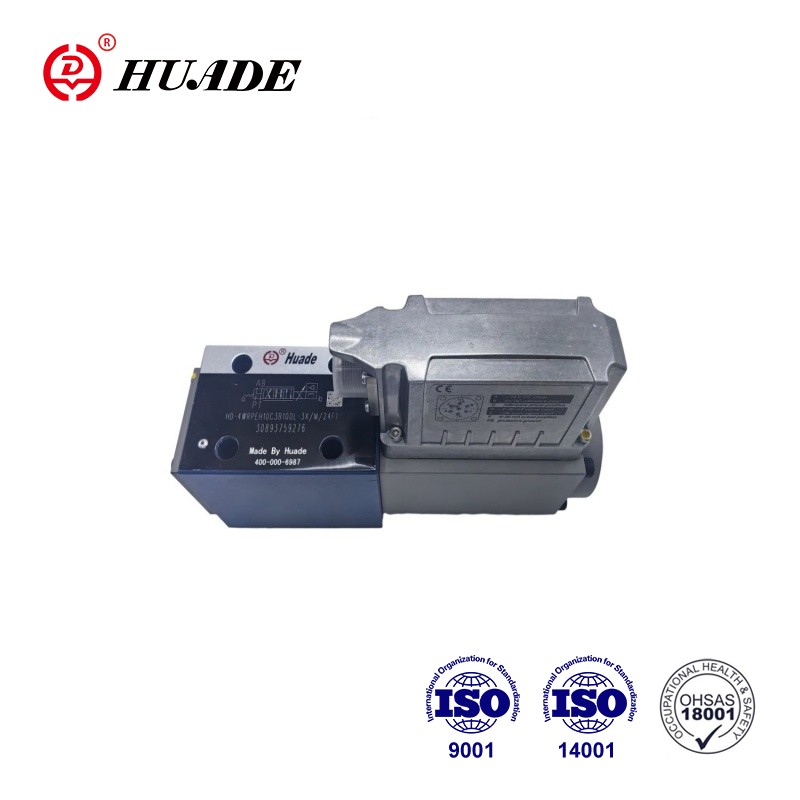

Ventil 4WRPEH 10-3X je usmjereni regulacijski ventil s izravnim djelovanjem s električnom povratnom informacijom o položaju i integriranom elektronikom (OBE). 4WRPEH 10- 3X je ventil montiran na podlošku s visokom preciznošću odziva i prikladan je za visoko preciznu kontrolu položaja, brzine i tlaka. Princip rada servo proporcionalnog ventila s izravnim djelovanjem može se sažeti na sljedeći način: jezgru ventila izravno pokreće elektromagnetska sila kako bi se postigla precizna kontrola protoka tekućine i tlaka.
| Tehnički podaci | ||
| General | ||
| Vrsta veze | Montaža na podlošku | |
| Uzorak prijenosa | ISO 4401-05-04-0-05 | |
| Težina (kg) | 7.1 | |
| Položaj ugradnje | Bilo koje | |
| Raspon temperature okoline (°C) | –20 … +60 | |
| Temperatura transporta (°C) | –30 … +80 | |
| Maksimalno vrijeme skladištenja (godine) | 1 | |
| Maksimalna relativna vlažnost (bez kondenzacije) (%) | 95 | |
| Klasa zaštite prema EN 60529 | IP65 (ako se koriste prikladni i ispravno montirani spojni konektori) | |
| Maksimalna površinska temperatura (°C) | 150 | |
| MTTFD vrijednost prema EN ISO 13849 (godine) | 150 (za dodatne pojedinosti pogledajte podatkovni list 08012) | |
| Njegova ispitivanja prema DIN EN 60068-2-6 | 10 ... 2000 Hz / maksimalno 10 g / 10 ciklusa / 3 osi | |
| Ispitivanje buke prema DIN EN 60068-2-64 | 20 … 2000 Hz / 10 gRMS / 30 g vrh / 30 min. / 3 sjekire | |
| Transportni udar prema DIN EN 60068-2-27 | 15 g / 11 ms / 3 udarca / 3 osi | |
| Udar prema DIN EN 60068-2-27 | 35 g / 6 ms / 1000 udaraca / 3 osi | |
| Sukladnost | ▶ CE prema EMC direktivi 2014/30/EU, ispitano prema | EN 61000-6-2 i EN 61000-6-3 |
| ▶ RoHS direktiva | 2011/65/EU | |
| Hidraulički | |||
| Maksimalni radni tlak | ▶ Priključci A, B, P (bar) | 350 | |
| ▶ Otvor T (bar) | 250 | ||
| Hidraulička tekućina | Pogledajte tablicu na stranici 7 | ||
| Raspon viskoznosti | ▶ Preporučeno (mm2/s) | 20 … 100 | |
| ▶ Maksimalno dopušteno (mm2/s) | 10 … 800 | ||
| Raspon temperature hidrauličke tekućine (protok) (°C) | -20 … +70 | ||
| Maksimalno dopušteni stupanj onečišćenja hidrauličke tekućine; klasa čistoće prema ISO 4406 (c) | Klasa 18/16/13 | ||
| Nazivni protok (∆p= 35 bara po kontrolnom rubu) (L/min) | 50 | 100 | |
| Ograničenje upotrebe (∆p) s obzirom na prijelaz na failsafe (vrijednosti se primjenjuju na sumirani rub) | ▶ Simboli C3, C5, C (crta) | 350 | 140 |
| ▶ Simboli C1, C4 (crta) | 250 | 100 | |
Značajke:
▶Pouzdan - provjeren i robustan dizajn
▶Siguran - siguran položaj kontrolnog kalema u isključenom stanju
▶Energetski učinkovito - nema potrebe za pomoćnim uljem
▶Visoka kvaliteta - kontrolirajte kalem i rukavac u servo kvaliteti
▶Fleksibilan - pogodan za kontrolu položaja, brzine i pritiska
▶Precizno - visoka osjetljivost odziva i mala histereza
▶IO-Link sučelje, izborno
▶IO-Link sučelje, izborno. Korištenje ventila sa
IO-Link kao zaporni element do kategorije 3,
PL d prema EN 13849-1.
Primjena:
Proporcionalni usmjereni servo ventil 4WRPEH10-3X naširoko se koristi u području industrijske automatizacije, inženjerskih strojeva i brodogradnje.
Postavljanje
HD-4WRPEH ventil visokog odziva uglavnom se sastoji od:
▶ Kućište ventila s regulacijskim kalemom i čahurom u servu
kvaliteta (1)
▶ Upravljački solenoid s pretvaračem položaja (2)
(po izboru sa zaštitnom membranom za elektroniku (6))
▶ Ugrađena elektronika (OBE) (3) s analognim ili IO-Link sučeljem (4) (po izboru s prigušivanjem
ploča (5))
Funkcija
Integrirana elektronika (OBE) uspoređuje specificiranu vrijednost naredbe sa stvarnom vrijednošću položaja. U slučaju odstupanja u upravljanju, aktivirat će se solenoid hoda. Zbog promijenjene sile solenoida, upravljački kalem se podešava prema opruzi. Hod/kontrolni presjek kalema kontrolira se proporcionalno vrijednosti naredbe. U slučaju da je vrijednost naredbe unaprijed postavljena na 0, elektronika podešava upravljački kalem prema opruzi u središnji položaj. U deaktiviranom stanju, opruga je maksimalno nenapeta i ventil je u sigurnosnom položaju.
Sigurnosna funkcija (IO-Link isključenje)
Isključivanjem opskrbnog napona na IO-Link masteru (klasa B-Port), pinovi 2 i 5, IO-Link ventil se može sigurno isključiti. Nakon isključivanja opskrbnog napona, regulacijski kalem ventila postavlja se u sigurnosni položaj.
Kako bi se također zajamčio hidraulički preduvjet za sigurnosno isključivanje, mora se uzeti u obzir i preklapanje upravljačkog kalema/čahure.
Dovoljno preklapanje zajamčeno je simbolima C3, C5, C4 i C1.
Sigurno zatvaranje nije dio IO-Link ventila i mora se uzeti u obzir za siguran dizajn stroja.
Kontrolni solenoid za isključivanje
U slučaju sljedećih grešaka, integrirana elektronika (OBE) isključuje upravljačke solenoide, a upravljački kalem se postavlja u sigurnosni položaj:
▶ Pad ispod minimalnog napona napajanja
▶ Samo na sučelju "F1":
– Pad ispod minimalne vrijednosti naredbe struje od 2 mA (uključuje prekid kabela linije vrijednosti naredbe (strujna petlja))
▶ Samo na sučelju "L1":
– Omogući neaktivnost, prekid komunikacije
(pas čuvar)
– U slučaju interne greške IO-Link
▶ Samo na sučelju "C6":
– Dodatno, otpustite neaktivno
Prigušna ploča "D"
Prigušna ploča (5) smanjuje ubrzanje
amplitude na elektronici na vozilu (frekvencije >300 Hz).
Obavijest:
Korištenje prigušne ploče se ne preporučuje za aplikacije s uglavnom niskofrekventnom pobudom <300 Hz.
Membrana za zaštitu elektronike "-967"
– Kako bi se spriječilo stvaranje kondenzata u kućištu integrirane elektronike (OBE), može se koristiti zaštitna membrana za elektroniku (6).
Preporuča se za upotrebu izvan industrijskih standardnih uvjeta s visokom vlagom okolnog zraka i
značajne cikličke promjene temperature (npr. na otvorenom).
Simboli od Proporcionalni usmjereni servo ventil 4WRPEH 10-3X
