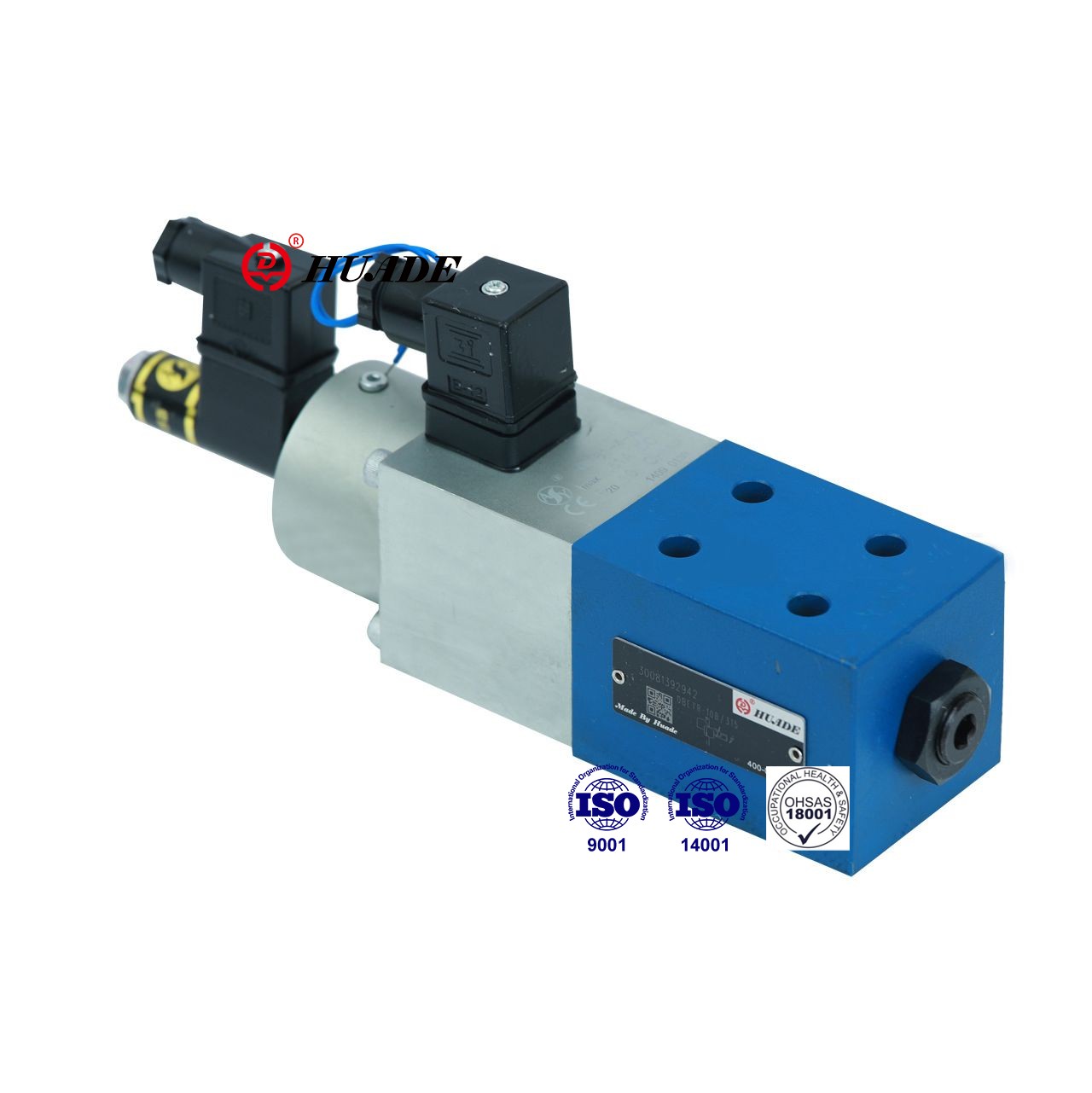

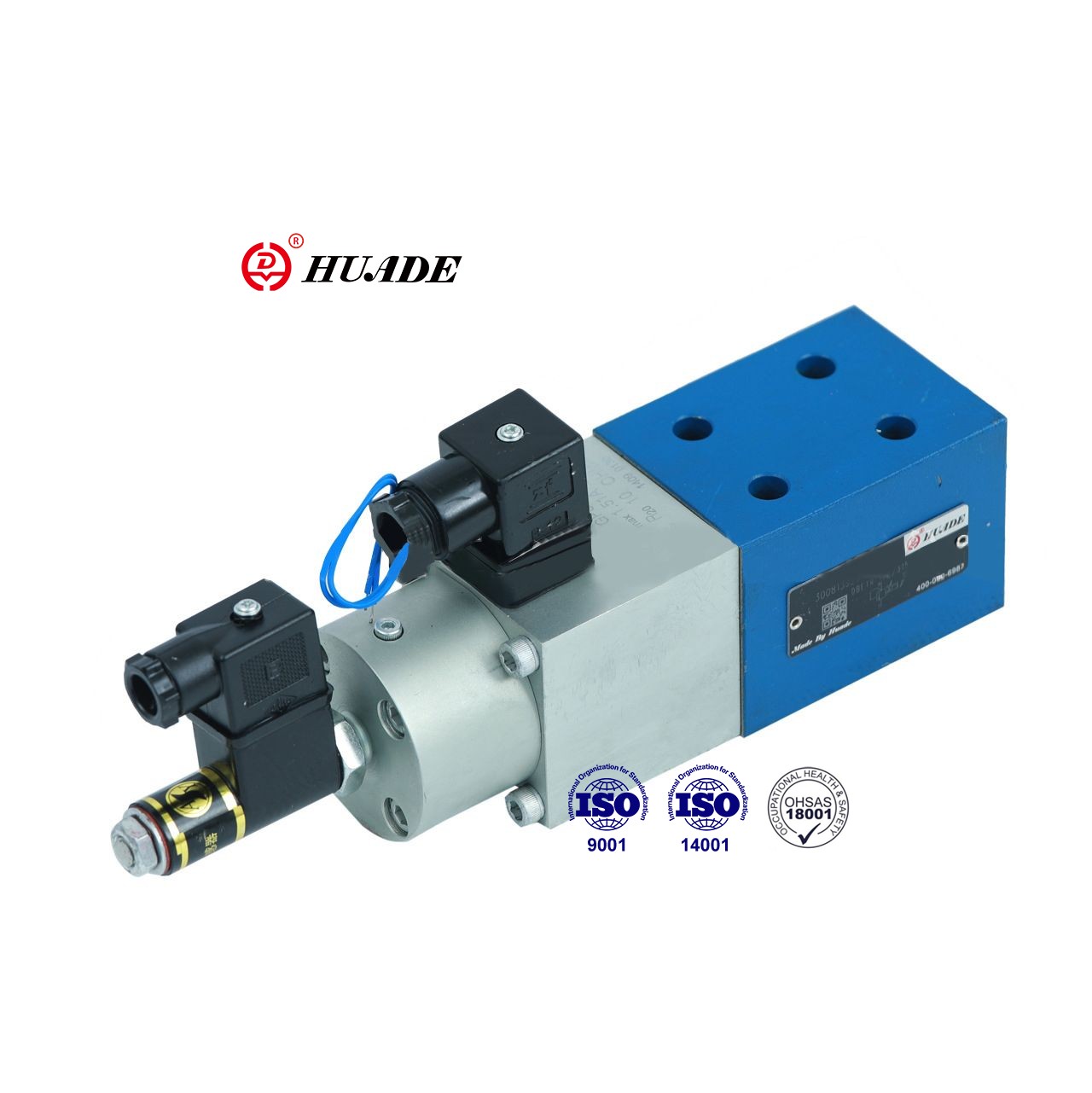

Ovaj proporcionalni ventil za smanjenje tlaka DBETR regulira tlak proporcionalno vrijednosti električne naredbe. DBTR ventil naširoko se koristi u zatvorenim sustavima s daljinskim upravljanjem pritiskom sustava. Huade DBETR ventili koriste iste standarde kao Rexroth proizvodi. Ovaj proporcionalni tlačni ventil DBETR može zamijeniti proizvode iz iste serije, a cijena mu je relativno pristupačna.
| Hidraulički | |||
| Maks. podesivi tlak (MPa) | Stupanj tlaka 2,5 MPa | 2.5 | |
| Stupanj tlaka 8,0 MPa | 8 | ||
| Stupanj tlaka 18,0 MPa | 18 | ||
| Stupanj tlaka 31,5 MPa | 31.5 | ||
| Min. podesivi tlak (MPa) | (vidi karakteristične krivulje) | ||
| Maks. radni tlak (MPa) | priključak T (s podešavanjem tlaka) | 0.2 | |
| priključak T (bez podešavanja tlaka) | 10 | ||
| luka P | 31.5 | ||
| Maks. protok (L/min) | Stupanj tlaka 25 | 10 | |
| Stupanj tlaka 80 | 3 | ||
| Stupanj tlaka 180 | 3 | ||
| Stupanj tlaka 315 | 2 | ||
| Stupanj onečišćenja (μm) | ≤20 (preporuka 10) | ||
| Histereza (%) | < 1 od maks. podesivi tlak | ||
| Ponovljivost (%) | < 0,5 maksimalnog podesivog tlaka | ||
| Linearnost (%) | 180; Stupanj tlaka od 3 do 18 MPa | ≤ 1,5 maksimalnog podesivog tlaka | |
| 315; Stupanj tlaka od 6 do 31,5MPa | |||
| Tipična varijacija (%) | Ventil | ± 3 od maks. podesivi tlak | |
| Električna kontrola | <0,5 | ||
| Stepeni odgovor 0 do 100% (ms) | Vrijeme odziva (Pmin-Pmax) | Vrijeme odziva (Pmax-Pmin) | |
| Stupanj tlaka 2,5 i 18MPa 0 do 100 | 100 | 50 | |
| Stupanj tlaka 31.5MPa 0 do100 | 150 | 100 | |
| Tlačna tekućina | Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu) | ||
| Raspon viskoznosti (mm2/s) | 2,8 do 380 | ||
| Raspon temperature tlačne tekućine (°C) | -20 do +70 | ||
| Položaj ugradnje | neobavezan | ||
| Težina (kg) | 4 | ||
| Električni | ||||
| Pridruženo pojačalo | VT-5003S30 | |||
| Napon napajanja | DC | |||
| Otpor zavojnice (Ω) | Hladna vrijednost na 20 °C | 10 | ||
| Maks. topla vrijednost | 13.9 | |||
| (Radno stanje) Dužnost | Stalan | |||
| Temperatura tekućine pod pritiskom (°C) | +50 | |||
| Napon pojačala | potpuno putovati na posao | 24±10% | ||
| commute tri električna izvora | 24 do 35 | |||
| Maks. potrošnja energije (VA) | 50 | |||
| Otpor zavojnice na 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktivnost (pretvornik) (mH) | 6 do 8 | |||
| Frekvencija oscilatora (pretvornik) (KHz) | 2.5 | |||
| Zaštita prema DIN 40 050 | IP65 | |||
Značajke:
▶Niska histereza
▶Dobra ponovljivost,
▶Električna kontrola položaja zatvorene petlje prednapetosti opruge
▶Proporcionalno pokretanje solenoida s induktivnim pretvaračem položaja (uravnotežen tlakom)
▶Ventil i elektronička kontrola iz jednog izvora
Primjena:
Proporcionalni ventil za smanjenje tlaka DBETR ima široku primjenu u raznim područjima kao što su laka industrija, alatni strojevi, metalurgija itd.
Ventil se u osnovi sastoji od kućišta (1), proporcionalnog solenoida (2) s induktivnim pretvornikom položaja (3), sjedišta ventila (4) i tanjira ventila (5)
Tlak se postavlja podešavanjem potenciometra naredbene vrijednosti (0 do 9 V). Podešavanje vrijednosti naredbe uzrokuje zatezanje tlačne opruge putem elektroničkih kontrola i proporcionalnog solenoida (2). Zategnutost tlačne opruge (6), odnosno položaj ploče opruge (7) određuje se induktivnim pretvaračem položaja (3). Sva odstupanja od vrijednosti naredbe ispravljaju se kontrolom položaja zatvorene petlje.
Korištenje ovog principa eliminira učinak trenja solenoida.
Prednosti:
- Niska histereza
- Dobra ponovljivost
