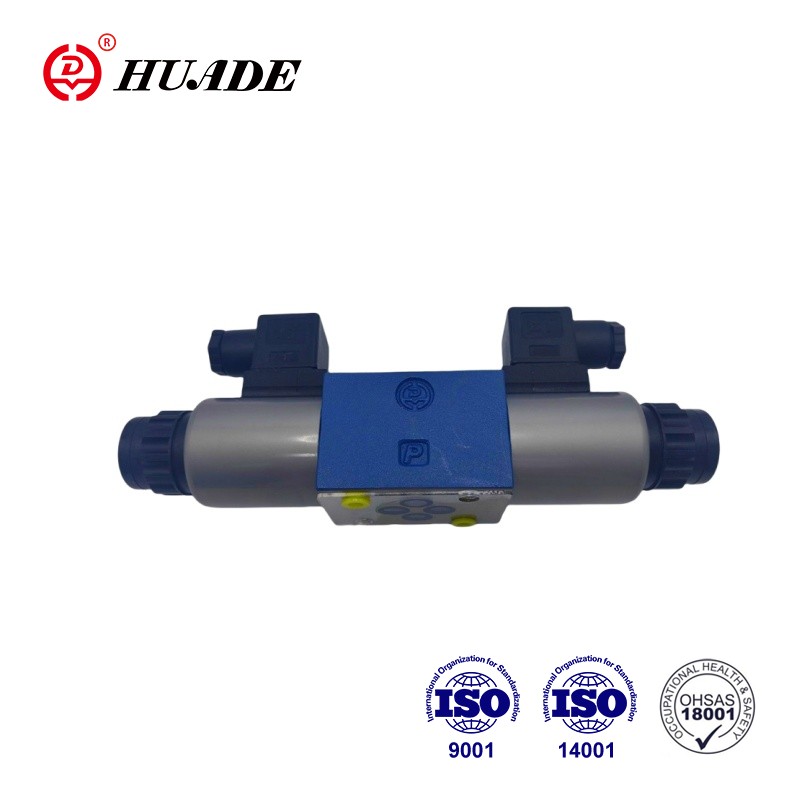

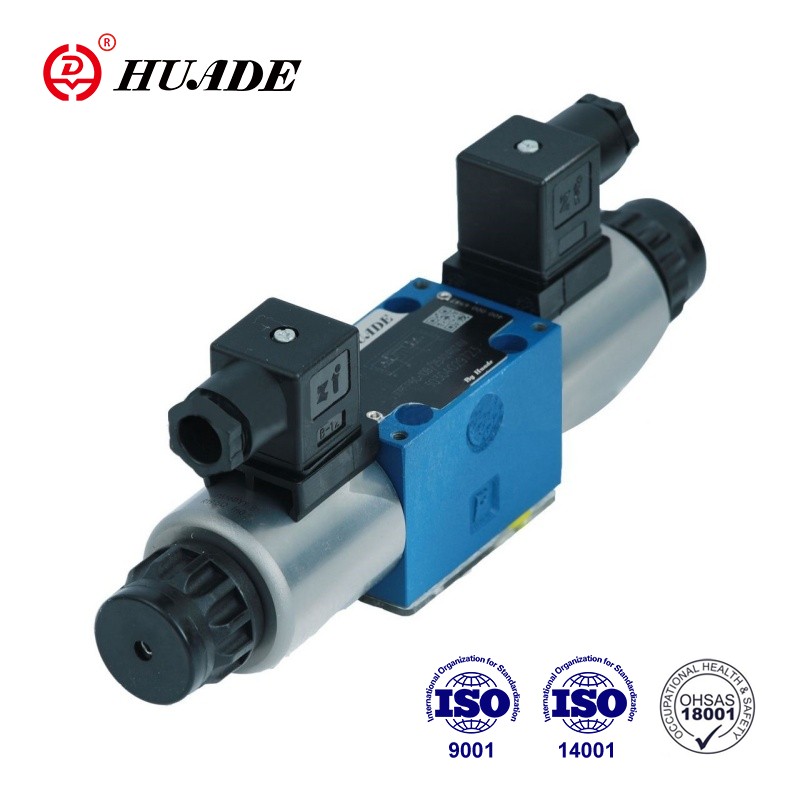

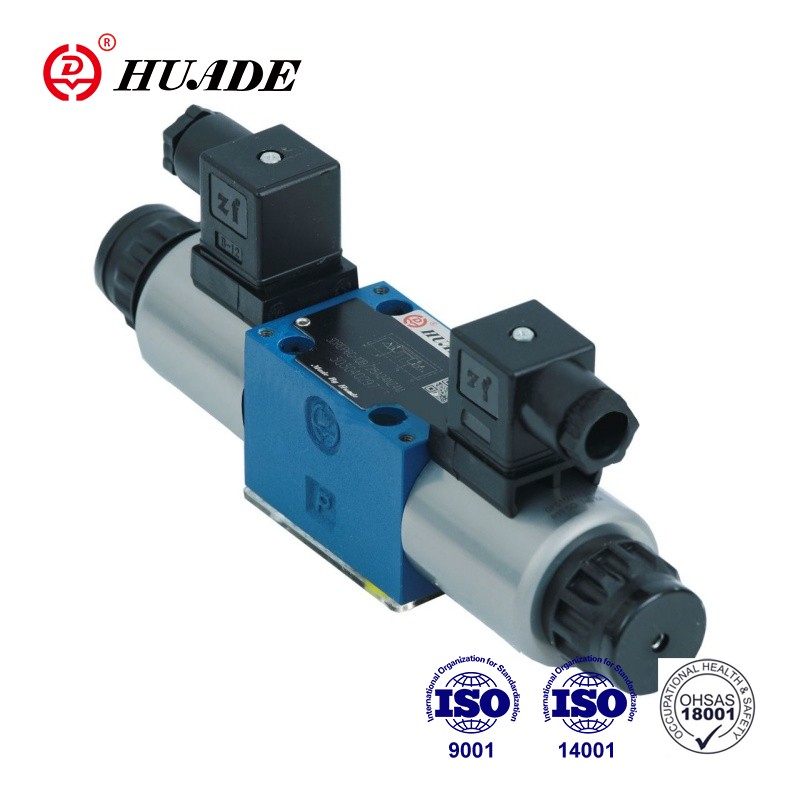

Trosmjerni proporcionalni redukcijski ventil 3DREP 6C ima prednosti brze reakcije, visoke točnosti upravljanja i dobre stabilnosti. U isto vrijeme ima kompaktnu strukturu i jednostavan je za postavljanje i održavanje. Tijekom uporabe, ventil za redukciju tlaka treba redovito pregledavati i održavati kako bi se osigurao njegov normalan rad i produžio vijek trajanja.
| Hidraulički | ||
| Radni tlak (MPa) | Luka P | 10, ako je više od 10, tada instalirajte ventil tipa ZDR6DP..-30B/...u ulazni priključak |
| Priključak T | 3 | |
| Maks. protok (L/min) | 15(∆p=5MPa) | |
| Stupanj kontaminacije (um) | Preporuka za filtar s minimalnom stopom zadržavanja od β10≥ 75 | |
| Histereza (%) | ≤3 | |
| Točnost ponovljivosti (%) | ≤1 | |
| Osjetljivost odziva (%) | ≤1 | |
| Raspon preokreta (%) | ≤1 | |
| Tlačna tekućina | Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu) | |
| Raspon viskoznosti (mm2/s) | 2,8 do 380 | |
| Raspon temperature tlačne tekućine (°C) | -20 do +70 | |
| Montaža | izborno, po mogućnosti vodoravno | |
| Težina (kg) | Tip C: 2,6; tip A.B: 1,5 | |
| Električni, solenoid | ||
| Napon napajanja | DC24V | |
| Nazivna struja po solenoidu (A) | 0.8 | |
| Maks. struja po solenoidu (A) | ≤0,02 | |
| Otpor svitka solenoida (Ω) | Hladna vrijednost na 20°C | 19.5 |
| Maks. topla vrijednost | 28.8 | |
| Radno stanje | stalan | |
| Temperatura uvjeta (°C) | ~+50 | |
| Temperatura svitka (°C) | ~+150 | |
| Zaštita prema DIN40 050 | IP65 | |
| Električni priključci | 3DREP | s komponentnim utikačem na DIN43650-AM2 utični konektor na DIN 43 650-AF2/Pg11 |
| 3DREPE | s komponentnim utikačem na E DIN43563-AM6-3 utični konektor E DIN43563-BF6-3/Pg11 | |
Značajke:
▶Izravno upravljani proporcionalni ventili za kontrolu tlaka i smjera protoka
▶Pokreće se preko proporcionalnih solenoida sa središnjim navojem i uklonjivom zavojnicom
▶Upravljački kalem s centriranjem opruge
Primjena:
Trosmjerni proporcionalni redukcijski ventili 3DREP 6C naširoko se koriste u opskrbi vatrogasnom vodom, automatskim sustavima za gašenje požara sprinklerima i različitoj hidrauličkoj opremi, hidrauličkim sustavima i hidrauličkim strojevima.
◆Dizajn:
Ventil se uglavnom sastoji od:
◆Funkcija:
Dok su solenoidi (1 i 2) bez napona, upravljački kalem (5) drže u svom središnjem položaju tlačne opruge.
Upravljački kalem (2) izravno se aktivira kada je jedan od solenoida pod naponom.
npr. napajanjem solenoida "a" (1)
→ Kalem za mjerenje tlaka (5) i kontrolni kalem (4) pomiču se udesno proporcionalno električnom ulaznom signalu.
→Veza od P do B i A do T je preko poprečnog presjeka otvora s progresivnim karakteristikama protoka
◆Deenergizacija solenoida (1)
→Upravljački kalem (4) se pomoću tlačnih opruga vraća u središnji položaj
U srednjem položaju priključci A i B do T su otvoreni, stoga tekućina pod pritiskom može slobodno teći u spremnik. Opcijsko ručno upravljanje omogućuje pomicanje upravljačkog kalema (4) bez uključivanja solenoida.
●Pažnja!
Nenamjerna uporaba ručnog upravljanja može uzrokovati nekontrolirano kretanje stroja!
Struktura proporcionalnog redukcijskog ventila 3DREP 6C
Simboli proporcionalnog redukcijskog ventila 3DREP 6C
