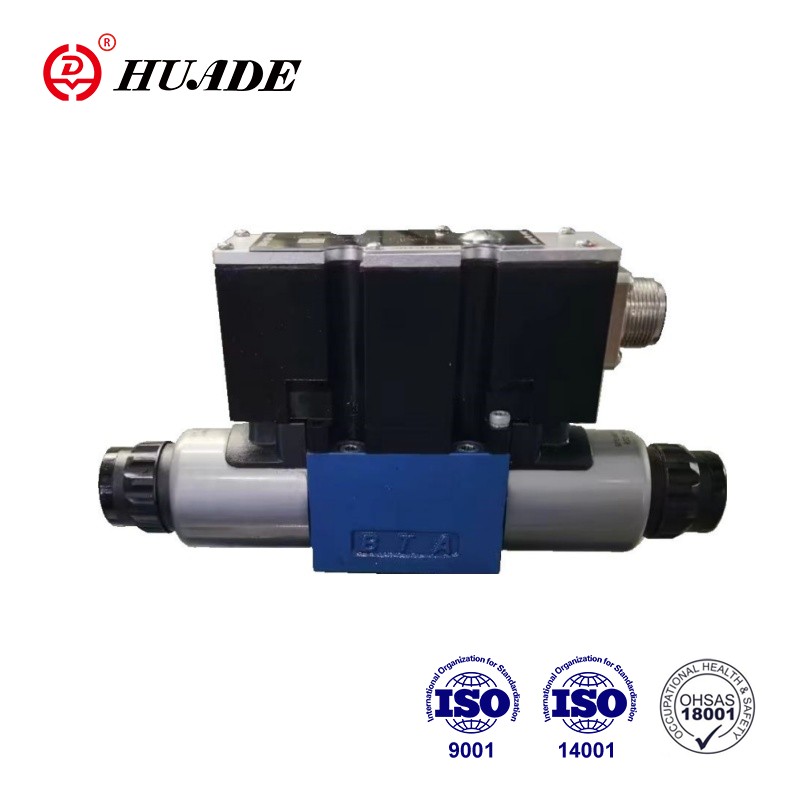

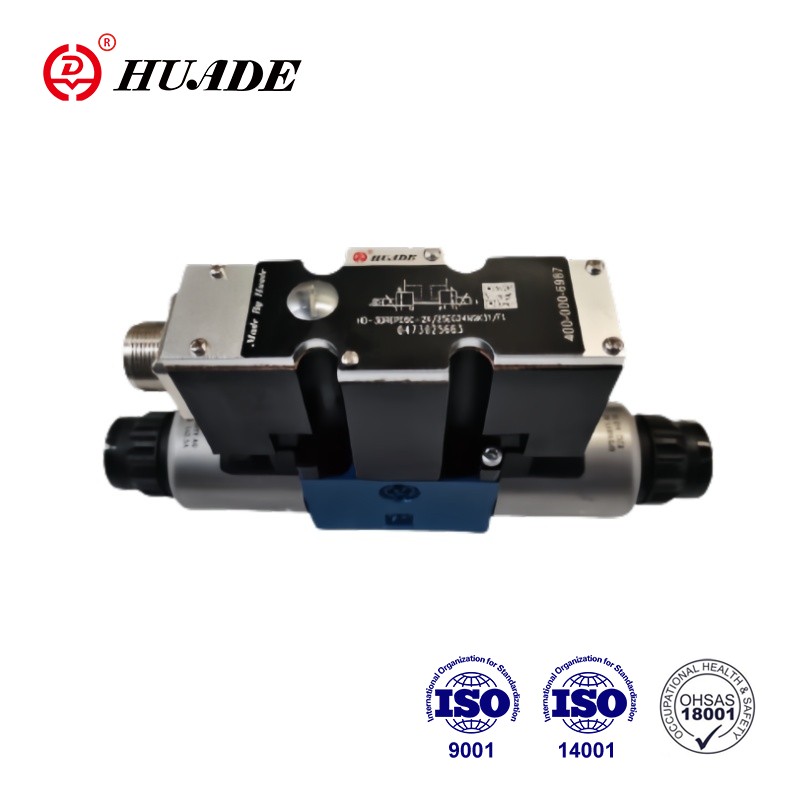

Trosmjerni redukcijski ventil tipa 3DREP6-2X... izravno se pokreće proporcionalnim solenoidima. Oni pretvaraju električni ulazni signal u proporcionalni izlazni signal tlaka. Proporcionalni solenoidi su kontrolirani istosmjerni solenoidi s mokrim klinom sa središnjim navojem i uklonjivom zavojnicom. Solenoidima se po izboru upravlja preko vanjske upravljačke elektronike (tip 3DREP-2X) ili integrirane upravljačke elektronike (tip 3DREPE-2X).
| Hidraulički | |||
| Vrsta ventila | HD-3DREP | HD-3DREPE | |
| Raspon radnog tlaka MPa | Luka P | 2 do 10 za stupanj tlaka 1.6 | |
| 3 do 10 za stupanj tlaka 2.5 | |||
| 5 do 10 za stupanj tlaka 4.5 | |||
| Priključak T | 0 do 3 | ||
| Maks. protok L/min | 15(△p=5MPa) | ||
| Finoća filtra (μm) | ≤20 (po mogućnosti ≤10) | ||
| Histereza (%) | ≤5 | ||
| Točnost ponovljivosti (%) | ≤1 | ||
| Osjetljivost odziva (%) | ≤0,5 | ||
| Tlačna tekućina | Mineralno ulje ili fosfatni ester | ||
| Raspon viskoznosti mm2/s | 20 ~ 380 | ||
| Raspon temperature tekućine pod tlakom (℃) | -20~+80 | ||
| Težina (kg) | 2 | 2.2 | |
| Električni | |||
| Električni podaci, solenoid | |||
| Vrsta ventila | HD-3DREP | HD-3DREPE | |
| Vrsta napona | DC | DC | |
| Nazivni napon (V) | 24 | ||
| Maks. struja (A) | 1.5 | 2.5 | |
| Otpor svitka solenoida (Ω) | Hladna vrijednost na 20 ℃ | 4.8 | 2 |
| Max.topla vrijednost | 7.2 | 3 | |
| Carina (%) | 100 | ||
| Temperatura svitka ℃ | do 150 | ||
| Zaštita | IP65 | ||
| Elektrika, upravljačka elektronika | |||
| Pojačalo | HD-VT-VSPA2-50-1X/T1 (s 1 vremenom rampe) | integrirana upravljačka elektronika | |
| HD-VT-VSPA2-50-1X/T5 (s 5 vremena rampe) | |||
| Napon napajanja | Nazivni napon VDC | 24 | |
| Donja granična vrijednost V | 19 | ||
| Gornja granična vrijednost V | 35 | ||
| trenutna potrošnja | Imax A | 1.8 | |
| Impulsna struja A | 4 | ||
Značajke:
▶ Izravno upravljani proporcionalni ventili za kontrolu tlaka i smjera protoka
▶Pokreće se preko proporcionalnih solenoida sa središnjim navojem i uklonjivom zavojnicom
▶Ručno upravljanje, izborno
▶Upravljački kalem s centriranjem opruge
▶Tip HD-3DREPE s integriranom elektronikom, sučelje A1
▶Vanjska upravljačka elektronika za tip HD-3DREP:
▶Analogno pojačalo tipa HD-VT-VSPA2-50-1X/...u formatu Eurocard
▶Digitalno pojačalo tipa HD-VT-VSPD-1-1X/. ..u formatu Eurocard
▶Električno pojačalo tipa HD-VT-11118 modularnog dizajna
▶ Elektronika ventila i proporcionalnog upravljanja iz jednog izvora
Primjena:
Proporcionalni redukcijski ventil 3DREP6-2X naširoko se koristi u automatskom upravljanju hidrauličkim sustavima u raznim industrijama kao što su alatni strojevi, laka industrija, metalurgija i tako dalje.
Ventil se uglavnom sastoji od: solenoida (5 i 6), kućišta (1), kontrolnog kalemova (2) s kalemovima za mjerenje tlaka (3 i 4) i dodatne integrirane elektronike ventila (7).
Kada su solenoidi (5 i 6) bez napona, upravljački kalem (2) drže u svom središnjem položaju tlačne opruge. Kontrolni kalem (2) izravno se aktivira kada je jedan od solenoida pod naponom.
npr. aktiviranjem solenoida (5): kalem za mjerenje tlaka (3) i kontrolni kalem (2) pomiču se udesno proporcionalno električnom ulaznom signalu. Veza od P do B i A do T je preko poprečnog presjeka otvora s progresivnim karakteristikama protoka.
Deenergizacija solenoida (5): regulacijski kalem (2) se pomoću tlačnih opruga vraća u središnji položaj. U srednjem položaju priključci A i B do T su otvoreni, stoga tekućina pod pritiskom može slobodno teći u spremnik. Dodatna ručna premošćavanja (9 ili 10), omogućavaju pomicanje upravljačkog kalema (2) bez pokretanja solenoida.
Funkcija ove verzije ventila s 2 položaja u osnovi je ista kao i kod ventila s 3 položaja za uključivanje.
Ventili s 2 položaja opremljeni su samo solenoidom 5 ili 6. Utikač (11) je postavljen umjesto drugog solenoida
Simboli proporcionalnog ventila za smanjenje tlaka 3DREP6-2X
