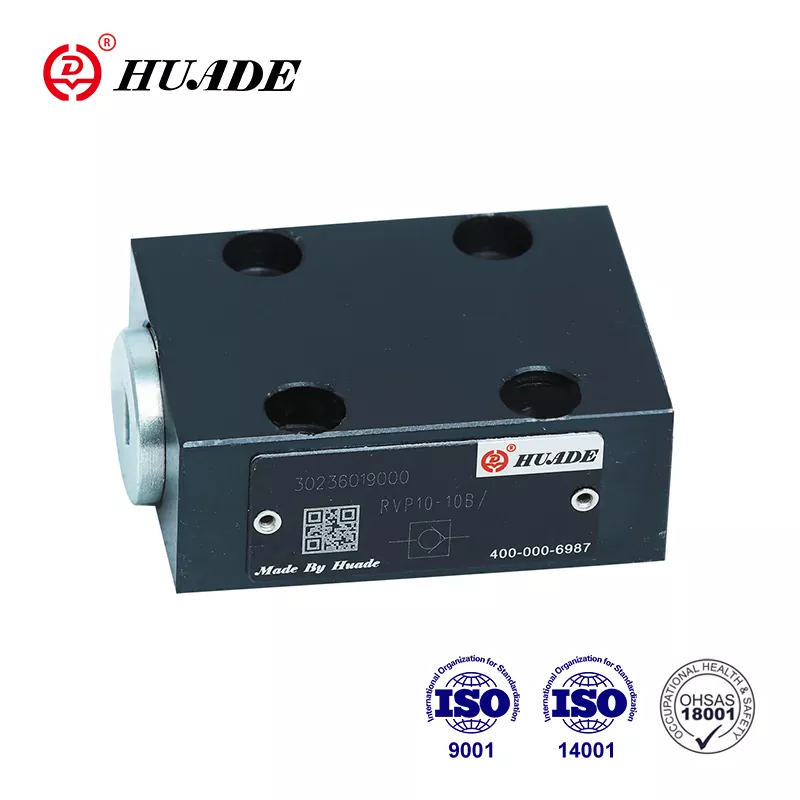

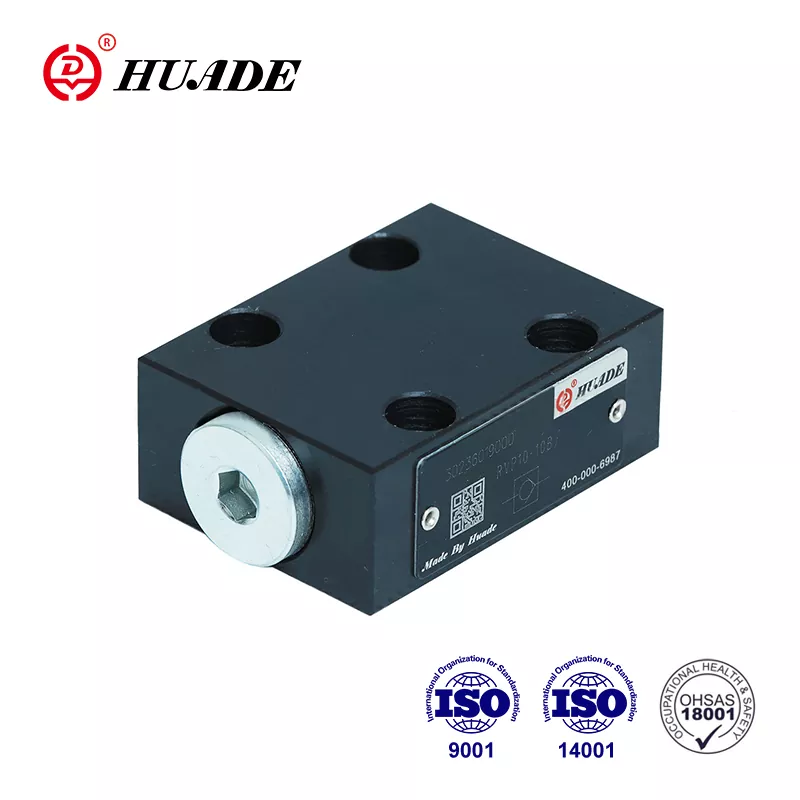

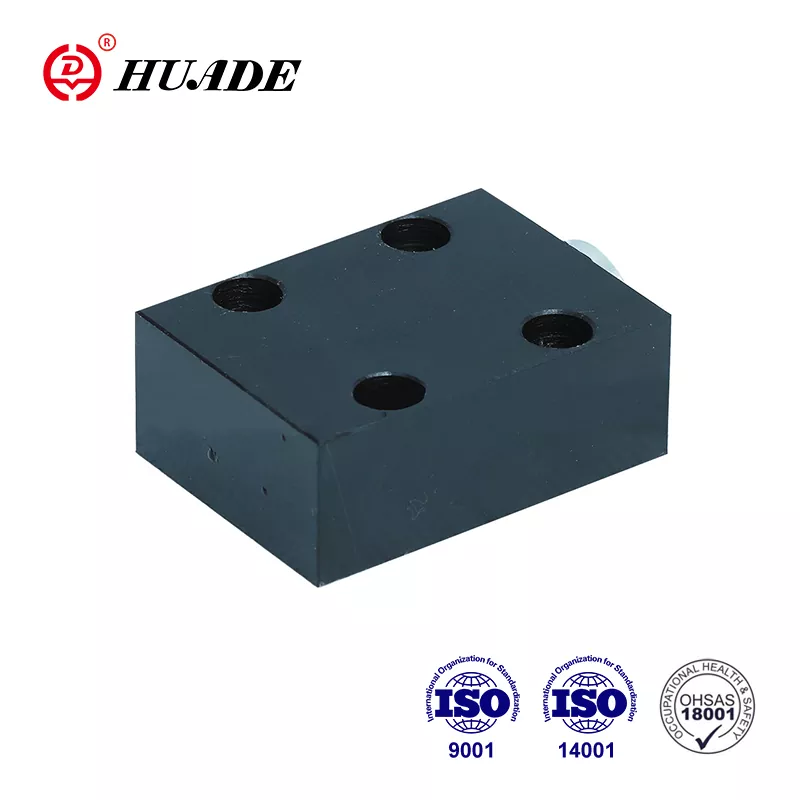

Kao vodeći kineski proizvođač tehnologije hidrauličkog prijenosa i upravljanja, Huade surađuje s Rexrothom više od 7 godina od 1979. Huade® povratni ventil RVP 16 može u potpunosti zamijeniti Rexrothov RVP 16. Huadeova roba zadovoljava međunarodne standarde, naime ISO9001,ISO14001 i OH SAS18001. Tvornica ima dobar sustav inspekcije kako bi se osigurala izvrsna kvaliteta svih proizvoda prije napuštanja tvornice. Huade® povratni ventil RVP 16 može se široko koristiti u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom prijevozu, nafti i petrokemiji, vojnoj industriji i drugim poljima. Ovo je dobro poznati nacionalni brend u Kini.
|
Technical data |
|||||||||
|
Veličina |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Radni tlak, max (MPa) |
31.5 |
||||||||
|
Tlak otvaranja (MPa) |
0.05 |
||||||||
|
Tlačna tekućina |
mineralna ulja ili fosfatni ester |
||||||||
|
Raspon temperature tekućine pod pritiskom（℃） |
-30～+80 |
||||||||
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
||||||||
|
Položaj za fiksiranje |
neobavezan |
||||||||
|
Težina (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Značajke:
▶ Spoj ploče
▶ Zatvaranje bez curenja u jednom smjeru
Primjena:
Nepovratni ventil RVP 16 uglavnom se koristi na izlazu iz pumpe kao protutlačni ventil i premosni ventil.
To je struktura kliznog ventila s malim gubitkom tlaka. Simbol i dijagram strukture prikazani su u nastavku. Ovaj nepovratni ventil RVP 16 ima zadatak, po mogućnosti, zatvoriti protok bez propuštanja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. U osnovi se sastoji od kućišta (1), tanjira (2), tlačne opruge (3) i opružno sjedalo(4). Hod tanjira (2) koji se vodi po vanjskom promjeru ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga (3) podupire pokret zatvaranja. Nadalje, kompresijska opruga (3) drži ručicu (2) u zatvorenom položaju čak i kada nema protoka kroz ventil.
Simbol
Dijagram strukture
①Kućište ②Kuća ③Opruga ④Sjedište opruge
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak
3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.
4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite ih i koristite prema parametrima navedenim u knjizi uzoraka
5. Hrapavost površine povezane s ventilom mora biti 0,8.
6. Površinska obrada spojnog dijela je 0,01/100 mm.
