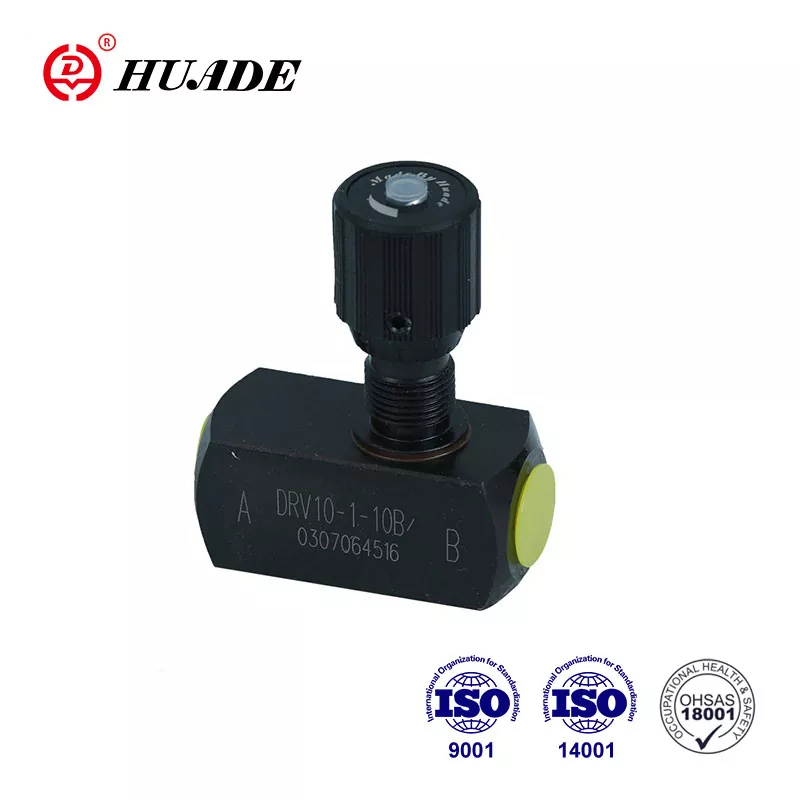

Ventili za kontrolu protoka su poput semafora industrijskog svijeta. Kao što semafori kontroliraju protok automobila na prometnim ulicama, ovi ventili kontroliraju protok tekućina, plinova i pare u cijevima i sustavima. Bilo da pumpate vodu, pomičete naftu kroz cjevovode ili kontrolirate tlak zraka u strojevima, ventili za kontrolu protoka osiguravaju da se sve kreće pravom brzinom i pritiskom.
Što su ventili za kontrolu protoka?
Ventil za kontrolu protoka je uređaj koji kontrolira koliko tekućine teče kroz cijev ili sustav. Zamislite to kao slavinu u svojoj kuhinji – možete je okrenuti da istječe više ili manje vode. Ali ventili za kontrolu protoka mnogo su precizniji i mogu raditi automatski bez da ih netko okreće rukom.
Ovi ventili imaju četiri glavna posla:
Kontrola brzine:Oni kontroliraju brzinu kretanja stvari u hidrauličkim sustavima, poput ruku građevinske opreme.
Distribucija protoka:Oni dijele protok između različitih staza, poput dijeljenja vode u različite zone prskalica u vašem dvorištu.
Zaštita protoka:One sprječavaju istjecanje previše tekućine, što bi moglo oštetiti opremu.
Kontrola tlaka:Održavaju tlak u sustavima stabilnim i sigurnim.
Kako rade ventili za kontrolu protoka?
Osnovna ideja je jednostavna: smanjivanjem ili povećanjem otvora možete kontrolirati koliko tekućine prolazi kroz njega. To je kao da stavite palac preko kraja vrtnog crijeva – što je otvor manji, to manje vode izlazi (ali izlazi brže).
Ventili za regulaciju protoka rade na nekoliko načina:
- Fiksno otvaranje:Neki ventili imaju postavljenu veličinu otvora koja se ne mijenja.
- Varijabilno otvaranje:Drugi mogu prilagoditi veličinu otvora ovisno o uvjetima.
- Kompenzacija tlaka:Pametni ventili automatski se prilagođavaju kako bi protok bio stabilan čak i kada se tlak mijenja.
- Elektronička kontrola:Moderni ventili koriste računalne signale za vrlo precizna podešavanja.
Vrste ventila za regulaciju protoka
Metodom kompenzacije
Ventili bez kompenzacije tlaka
Ovo su najjednostavnije vrste. Imaju fiksni ili podesivi otvor, ali se protok mijenja s promjenom tlaka. Oni najbolje rade kada je tlak u sustavu prilično stabilan. Oni su jeftini i jednostavni, ali nisu baš precizni kada se uvjeti promijene.
Ventili s kompenzacijom tlaka
Ovi ventili su pametniji. Imaju posebne dijelove koji automatski prilagođavaju otvor kako bi protok bio stabilan čak i kada se tlak mijenja. Točni su unutar 3-5% i rade odlično kada tlak u sustavu jako raste i pada.
Ventili kojima upravlja pilot
Oni koriste mali "pilot" ventil za upravljanje većim glavnim ventilom. Vrlo su osjetljivi i dobro rade za aplikacije s velikim protokom gdje su vam potrebne brze promjene.
Prema vrsti strukture
Kuglasti ventili
Imaju kuglu s rupom kroz nju. Kada okrenete loptu, možete otvoriti ili zatvoriti stazu protoka. Izvrsni su za brzo uključivanje/isključivanje i vrlo dobro brtve. Naći ćete ih u rafinerijama nafte i sustavima grijanja. Međutim, oni nisu najbolji za finu kontrolu protoka.
Leptir ventili
Oni imaju disk koji se okreće za kontrolu protoka. Lagane su i stvaraju mali pad tlaka. Dobro funkcioniraju za velike cijevi i vodovodne sustave. Kompaktni su, ali ne brtve savršeno pri visokim pritiscima.
Igličasti ventili
Imaju šiljastu iglu koja se uklapa u sjedište u obliku stošca. Omogućuju vrlo preciznu kontrolu i savršeni su za mala, precizna podešavanja. Vidjet ćete ih u laboratorijima i analitičkoj opremi. Vrlo su precizni, ali podnose samo male protoke.
Globus ventili
To su radni konji kontrole protoka. Imaju dobru sposobnost kontrole protoka i rade u mnogim primjenama kao što su kemijska postrojenja, elektrane i rafinerije nafte. Oni stvaraju veći pad tlaka, ali daju izvrsnu kontrolu.
Zasuni zasuna
Imaju ravnu kapiju koja klizi gore-dolje. Kada su potpuno otvoreni, stvaraju vrlo mali pad tlaka. Uglavnom se koriste za kontrolu uključivanja/isključivanja, a ne kontrolu protoka. Naći ćete ih kako izoliraju dijelove sustava cijevi.
Membranski ventili
Oni koriste fleksibilnu dijafragmu za kontrolu protoka. Savršeno brtve i otporni su na koroziju. Savršeni su za farmaceutsku i prehrambenu preradu gdje nema curenja. Imaju ograničenja tlaka i temperature.
Stezni ventili
Oni stišću fleksibilnu cijev za kontrolu protoka. Ekonomični su i izvrsni za rukovanje gnojnicama s krutim česticama. Često ih koriste rudarstvo i postrojenja za pročišćavanje otpadnih voda. Oni su jeftini, ali imaju ograničenja tlaka i temperature.
Prema vrsti aktuatora
Pneumatski aktuatori
Oni koriste komprimirani zrak za rad ventila. Pouzdani su, brzi i ekonomični. Sjajno rade tamo gdje nema električne energije i mogu kružiti milijune puta. Međutim, imaju ograničenu snagu i kraći život od drugih vrsta.
Električni aktuatori
Oni koriste električne motore (AC ili DC) za rad ventila. Vrlo su učinkoviti, čisti, tihi i precizni. Njima možete upravljati na daljinu i štede energiju. U početku koštaju više i mogu se pregrijati uz česte prilagodbe.
Hidraulički aktuatori
Oni koriste hidrauličku tekućinu za napajanje. Proizvode vrlo veliku snagu i traju dugo. Savršeni su za zahtjevne primjene, ali stvaraju složene sustave s potencijalnim rizicima curenja.
Gdje se koriste ventili za kontrolu protoka?
Hidraulički sustavi
U građevinskoj opremi kao što su bageri i buldožeri, ventili za kontrolu protoka kontroliraju brzinu kretanja ruku i žlica. Oni također distribuiraju hidrauličku snagu na različite funkcije i održavaju tlak u sustavu sigurnim.
Pneumatski sustavi
U sustavima na zračni pogon ovi ventili kontroliraju brzinu izvlačenja i uvlačenja zračnih cilindara. Sprječavaju trzaje i smanjuju trošenje opreme.
Nafta i plin
Kontrolirajte protok u cjevovodima, upravljajte razinama tekućine u spremnicima za odvajanje i regulirajte tlak u sustavima.
Obrada vode
Distribuirajte vodu po gradovima, spriječite prekomjernu potrošnju i kontrolirajte procese obrade.
Kemijska i farmaceutska
Precizno miješajte sastojke, kontrolirajte brzinu reakcije i održavajte kvalitetu proizvoda.
Proizvodnja
Kontrolirajte brzine u automatiziranoj opremi, upravljajte hidrauličkim prešama i koordinirajte više funkcija stroja.
Hrana i piće
Kontrolirajte protok sastojaka, upravljajte temperaturama i održavajte sanitarne uvjete.
Posebna okruženja
- Korozivna okruženja:Koristite posebne materijale poput nehrđajućeg čelika za otpornost na kemijski napad.
- Eksplozivna područja:Koristite konstrukcije otporne na eksploziju certificirane za opasna mjesta.
- Visoka temperatura/pritisak:Posebni dizajni sigurno se nose s ekstremnim uvjetima.
- Sanitarne primjene:Ispunite stroge standarde čistoće za proizvodnju hrane i lijekova.
Kalkulator veličine ventila za kontrolu protoka
Kako odabrati pravi ventil za regulaciju protoka
Odabir pravog ventila je kao odabir pravog alata za posao. Morate uzeti u obzir nekoliko čimbenika:
Svojstva tekućine
- Koja vrsta tekućine: tekućina, plin ili para?
- Koliko je gust (viskozan)?
- Je li korozivno ili čisto?
- Koji temperaturni raspon?
- Koje razine tlaka?
Zahtjevi izvedbe
- Koliki vam je protok potreban (minimalni, normalni, maksimalni)?
- Koliko točna kontrola mora biti?
- Koliko brzo mora reagirati na promjene?
- Koji je raspon podešavanja potreban?
Integracija sustava
- Koja veličina i tip cijevi?
- Kako će se spajati (s prirubnicom, s navojem, zavareno)?
- Koja vrsta aktuatora (zračni, električni, hidraulički)?
- Koji kontrolni signali (analogni, digitalni)?
Uvjeti okoline
- Radna temperatura i vlažnost
- Sigurnosni zahtjevi (zaštićeno od eksplozije, sigurno od požara)
- Dostupnost održavanja
- Razmatranje troškova (početnih i operativnih)
Karakteristike protoka
Većina ventila ima jedan od ovih uzoraka protoka:
Linearno:Protok se ravnomjerno povećava s otvaranjem ventila - dobro za jednostavne primjene.
Jednak postotak:Protok eksponencijalno raste - koristi se u 90% aplikacija jer daje bolju kontrolu.
Brzo otvaranje:Mali pokreti stvaraju velike promjene protoka - koristi se za uključivanje/isključivanje.
Održavanje i rješavanje problema
Kao i svaki mehanički uređaj, ventili za regulaciju protoka trebaju redovitu njegu kako bi ispravno radili.
Uobičajeni problemi
Problemi s protokom
- Nedosljedan protok obično znači prljavštinu, istrošenost ili pogrešno podešavanje
- Nizak protok često ukazuje na začepljenja ili istrošene dijelove
- Fluktuirajući protok ukazuje na probleme s tlakom ili nestabilne upravljačke signale
Problemi s curenjem
- Vanjsko curenje dolazi od istrošenih brtvi ili labavih spojeva
- Unutarnje curenje događa se kada se sjedišta ventila istroše ili se uhvate krhotine
- Do curenja pakiranja dolazi kada brtve oko vretena ostare
Problemi s izvedbom
- Ljepljivi rad ukazuje na koroziju, krhotine ili nedostatak podmazivanja
- Spori odziv ukazuje na probleme s aktuatorom ili probleme s upravljačkim signalom
- Pretjerana buka obično znači kavitaciju, vibracije ili turbulentno strujanje
Strategija održavanja
Preventivno održavanje
- Mjesečno provjerite ima li curenja, istrošenosti i korozije
- Testirajte hidrauličku tekućinu i filtre kvartalno
- Redovito podmažite pokretne dijelove
- Povremeno kalibrirajte i testirajte performanse
Praćenje stanja
- Koristite mjerače tlaka za otkrivanje začepljenja ili istrošenosti
- Pratite stope protoka kako biste identificirali promjene performansi
- Pazite na temperaturu kako biste spriječili oštećenje
- Analizirajte vibracije kako biste rano uočili mehaničke probleme
Postupak rješavanja problema
- Sustavno provjeravajte svaku komponentu
- Pronađite glavni uzrok, a ne samo simptome
- Provjerite učinkovitost nakon popravka
- Vodite detaljnu evidenciju o održavanju
Budućnost ventila za regulaciju protoka
Tehnologija čini ventile za kontrolu protoka pametnijima i učinkovitijima.
Tehnologija pametnog ventila
Integracija interneta stvari (IoT).
Moderni ventili uključuju senzore za tlak, temperaturu, protok i vibracije. Kontinuirano prikupljaju podatke i mogu se pratiti na daljinu putem pametnih telefona ili računala. Sustavi temeljeni na oblaku analiziraju te podatke kako bi dali prijedloge za optimizaciju.
Prijave umjetne inteligencije
Algoritmi umjetne inteligencije mogu predvidjeti kada je ventilima potrebno održavanje prije nego što zakažu. Oni automatski prilagođavaju postavke ventila na temelju promjenjivih uvjeta i mogu otkriti neobične obrasce rada koji bi mogli ukazivati na probleme.
Digitalna tehnologija blizanaca
Inženjeri stvaraju virtualne kopije fizičkih ventila koji simuliraju performanse i omogućuju testiranje u virtualnim okruženjima. To pomaže optimizirati dizajne i osposobiti operatere bez rizika stvarne opreme.
Integracija industrije 4.0
Povezivost sustava
Moderni ventili komuniciraju pomoću industrijskih mreža i obrađuju podatke lokalno za brži odgovor. Oni se besprijekorno integriraju u proizvodne izvršne sustave i koriste standardizirane komunikacijske protokole.
Povećana automatizacija
Sustavi rade uz minimalnu ljudsku intervenciju, automatski koordiniraju više ventila i optimiziraju vlastitu izvedbu. Mogu čak i automatski dijagnosticirati i oporaviti se od određenih kvarova.
Trendovi održivosti
Energetska učinkovitost
Novi dizajn vraća energiju iz razlika u tlaku, smanjuje potrošnju energije sustava kroz preciznu kontrolu i optimizira čitav sustav za maksimalnu učinkovitost.
Zahtjevi zaštite okoliša
Stroži propisi zahtijevaju manje emisije, održive materijale, bolje programe recikliranja i ekološkije proizvodne procese.
Priče o uspjehu iz stvarnog svijeta
Industrija nafte i plina
Velika tvrtka za cjevovode instalirala je pametne ventile za kontrolu protoka koji su eliminirali ručno održavanje na pet godina, a zadržali preciznu kontrolu višefaznih tekućina.
Obrada vode
Gradski vodovodni sustav koristio je ventile za smanjenje tlaka od 24 inča kako bi zaštitio svoje distribucijske cijevi dok je održavao konstantan tlak vode u cijelom gradu.
Proizvodnja
Automobilska montažna linija poboljšala je točnost proizvodnje za 15% nakon ugradnje pneumatskih ventila za kontrolu protoka koji su precizno kontrolirali pokrete robota.
Saznajte više o ventilima za kontrolu protoka
Ako želite saznati više o ventilima za regulaciju protoka, evo nekoliko sjajnih izvora:
Online učenje
- Edukativni YouTube kanali nude detaljna objašnjenja s animacijama
- Web stranice proizvođača pružaju vodiče za odabir i tehničke informacije
- Industrijska udruženja nude webinare i tehničke radove
Profesionalni razvoj
- Proizvođači ventila nude tečajeve obuke
- Strojarske škole pružaju opsežne programe
- Industrijske konferencije predstavljaju najnoviju tehnologiju i aplikacije
Praktično iskustvo
- Posjetite sajmove kako biste vidjeli demonstracije opreme
- Sudjelujte u obilascima tvornica kada je to moguće
- Pridružite se profesionalnim organizacijama radi umrežavanja i mogućnosti učenja
Ventili za kontrolu protoka bitne su komponente koje održavaju nesmetan rad našeg modernog svijeta. Od vode koja izlazi iz vaše slavine do goriva koje teče kroz cjevovode, ovi uređaji osiguravaju da se sve kreće pravom brzinom i pritiskom.
Kako tehnologija napreduje, ventili za kontrolu protoka postaju pametniji, učinkovitiji i ekološki prihvatljiviji. Integriraju se s digitalnim sustavima, predviđaju vlastite potrebe održavanja i automatski optimiziraju performanse.
Bilo da ste inženjer koji odabire ventile za novi sustav, tehničar koji održava postojeću opremu ili vas jednostavno zanima kako stvari funkcioniraju, razumijevanje ventila za kontrolu protoka pomaže vam da cijenite složene sustave koji podržavaju naš svakodnevni život.
Budućnost ventila za kontrolu protoka je svijetla, s inovacijama u pametnoj tehnologiji, održivosti i integraciji sustava koji nastavljaju poboljšavati performanse uz smanjenje utjecaja na okoliš. Informirajući se o ovim razvojima i slijedeći najbolju praksu za odabir i održavanje, možemo osigurati da nam te kritične komponente nastave dobro služiti godinama koje dolaze.
