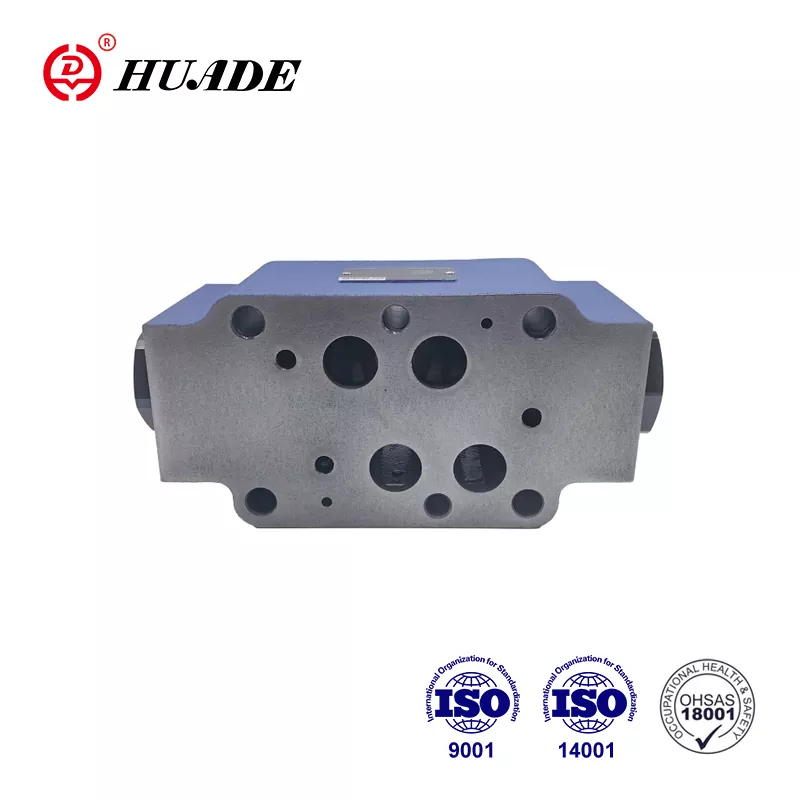

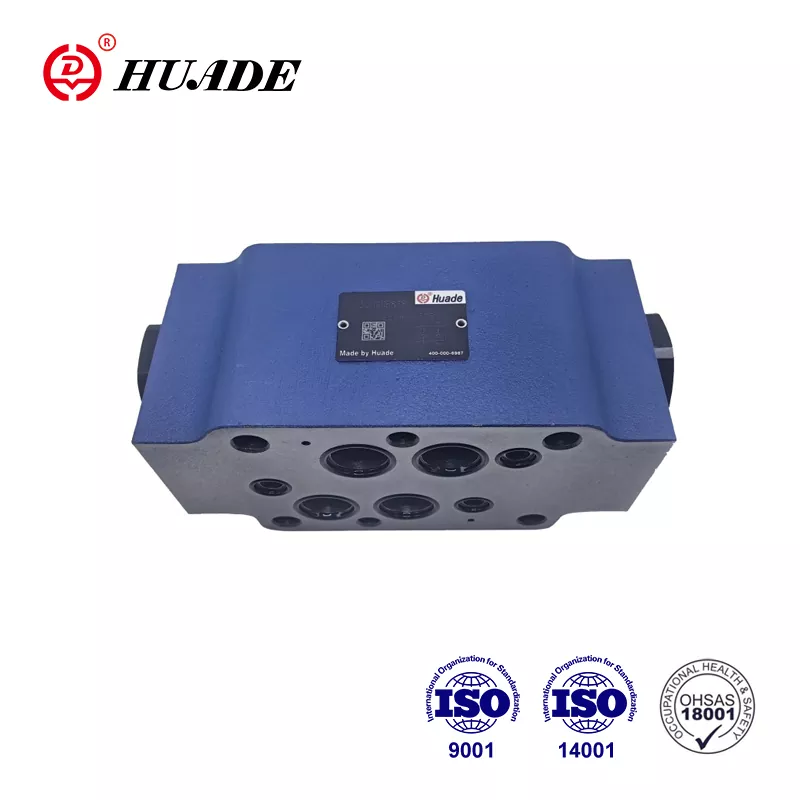

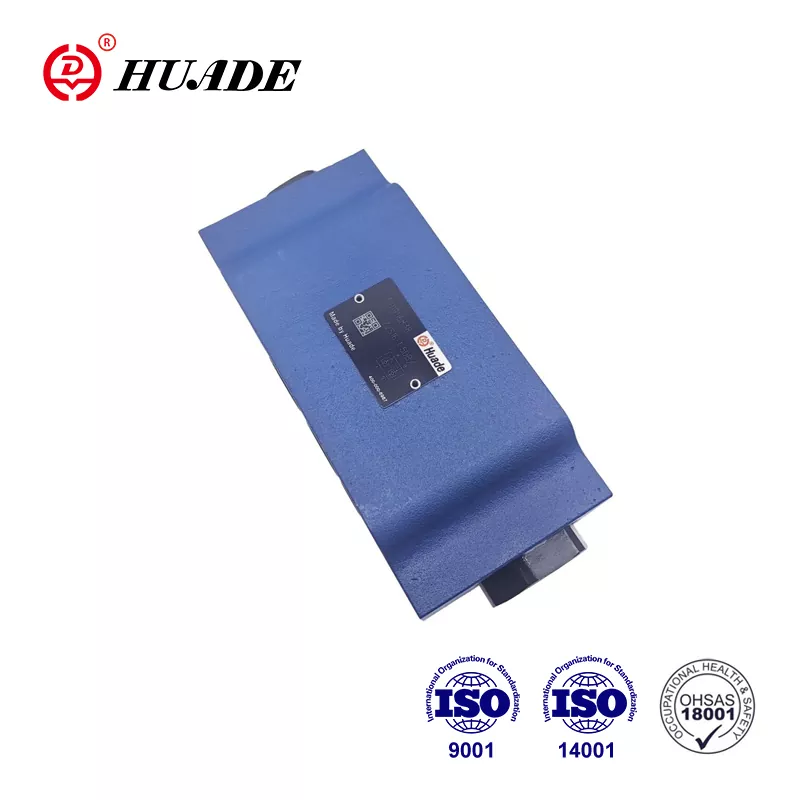

Provjerite sendvič s ventilom Z2S 16

Osnovan kroz strateško partnerstvo između kineske i njemačke vlade 1979. godine, Huade je dva puta surađivao s Rexrothom. HUADE® Check Ventil Z2S 16 može zamijeniti Rexrothov Z2S 16 u istoj seriji. Cijena je razumnija. Tvornica ima dobar inspekcijski sustav kako bi osigurao stabilne performanse. Svaki Z2S 16 bit će spakiran u standardne kartone i vodootpornu plastičnu pakiranje prije nego što napusti tvornicu. Huade je prošao ISO9001, ISO14001 i OH SAS18001. HUADE® hidraulički usmjereni ventili koriste se u vojnoj industriji zbog pouzdanih performansi. To je stari nacionalni brend u Kini.

Parametar proizvoda sendvič ploče za sendvič za kontrolni ventil Z2S 16

Značajka proizvoda i nanošenje sendvič ploče za sendvič od ventila za provjeru Z2S 16

Značajke:

▶ Za upotrebu u vertikalnim sklopovima za slaganje

▶ Za besplatno zatvaranje jednog ili dva servisna luka

▶ Uzorak prijenosa u DIN 24 340 Oblik A, ISO4401 i CETOP - RP 121H

Prijava:

Ovaj kontrolni ventil Z2S koristi se za instalaciju vertikalnog slaganja. Može zapečati jedan ili dva radna uljana ulja bez istjecanja po potrebi.

Funkcije, presjek, simboli sendvič ploče za sendvič kontrolnog ventila Z2S 16

Pilot upravljani ventil za kontrolni ventil Z2S 16 je dizajn sendviča. Koristi se za zatvaranje jednog ili dva servisnog luka, čak i dugo vremena. Slobodni protok javlja se od A1 do A2 ili B1 do B2. Protok u A1 B1 blokiran je suprotni smjer. Kad tekućina teče od A1 do A2, kalem se pritiska i gura se udesno, otvarajući tako ventil za poppet koji se zatim otvara poppet. Kako bi se osiguralo ispravno zatvaranje ventila, servisni priključci A2 B2 u usmjerenom ventilu moraju biti spojeni u spremnik u neutralnom položaju.

Simbol Z2s

Tipični primjer kruga Z2s
