Kada trebate preciznu kontrolu protoka u kompaktnim hidrauličkim sustavima, sendvič ploča povratnog ventila Z2S 10 nudi pouzdano rješenje. Ovaj nepovratni ventil Bosch Rexrotha s pilot-upravljanjem osigurava blokadu bez curenja u dizajnu sendvič ploče koji štedi prostor. Z2S 10 služi za manje do srednje velike hidraulične primjene gdje su održavanje položaja i sprječavanje obrnutog protoka kritični.
Z2S 10 koristi iste temeljne principe dizajna kao i veći modeli u seriji Z2S, ali njegova oznaka veličine 10 znači da odgovara uzorcima za montažu CETOP 05, a ne većim CETOP 07 sučeljima. Ovaj manji otisak čini sendvič ploču nepovratnog ventila Z2S 10 idealnom za mobilnu opremu, kompaktne industrijske strojeve i aplikacije gdje je prostor na prvom mjestu.
Temeljne značajke dizajna
Sendvič ploča nepovratnog ventila Z2S 10 radi preko mehanizma s oprugom u kombinaciji s pilot kontrolom. Hidraulička tekućina slobodno teče od otvora A1 do A2 ili od B1 do B2 kada tlak gura u smjeru prema naprijed. Element ventila podiže se sa svog sjedišta, dopuštajući ulju da prolazi uz minimalan otpor. Kada se protok pokuša preokrenuti, opruga i obrnuti pritisak tjeraju ručicu čvrsto na svoje sjedište, stvarajući brtvu metala na metal koja sprječava bilo kakvo curenje.
Ono po čemu se Z2S 10 razlikuje od jednostavnih nepovratnih ventila je sposobnost pilotskog rada. Primjena pritiska na pilotski otvor X ili Y hidraulički otvara ventil suprotno smjeru blokiranja. Ova značajka omogućuje kontrolirano spuštanje tereta ili namjerno obrnuto strujanje kada to vaš sustav zahtijeva. Bez upravljačkog tlaka, sendvič ploča povratnog ventila Z2S 10 održava svoju funkciju blokiranja neograničeno dugo bez ikakvog zanošenja ili curenja.
Konfiguracija sendvič ploče Z2S 10 mjeri približno 162 mm duljine i 57 mm visine. Ventil dodaje otprilike 25 mm vašoj debljini dimnjaka kada se postavlja između ostalih hidrauličkih komponenti. Četiri M8 vijka učvršćuju glavne točke pričvršćivanja, dok dva M5 vijka upravljaju pomoćnim priključcima. Ukupna težina kreće se od 2,8 do 3,2 kilograma, ovisno o specifičnoj varijanti i opcijama.
Bosch Rexroth proizvodi tijelo ventila Z2S 10 od visokokvalitetnog lijevanog željeza ili čelika s površinskom obradom otpornom na koroziju. Standardna verzija koristi NBR brtve prikladne za hidraulička ulja na bazi minerala. Kada vaša primjena zahtijeva tekućine od fosfatnog estera ili drugu sintetičku hidrauliku, možete navesti FKM brtve dodavanjem oznake "V" svom broju dijela.
Tehničke specifikacije
Sendvič ploča nepovratnog ventila Z2S 10 podnosi maksimalni radni tlak do 315 bara, identično kao njegov veći Z2S 16 pandan. Ova vrijednost od 31,5 megapaskala znači da Z2S 10 radi pouzdano čak iu visokotlačnim hidrauličkim krugovima. Maksimalni kapacitet protoka doseže 80 litara u minuti u smjeru slobodnog protoka, što odgovara većini malih do srednjih aktuatora i hidrauličkih motora.
Opcije tlaka pucanja za Z2S 10 uključuju postavke od 3, 5, 7,5 i 10 bara. Ovaj tlak pucanja određuje koliko će povratnog tlaka nastati prije nego što ventil potpuno sjeda. Niži pritisci pucanja osiguravaju čvršću kontrolu s manjim nakupljanjem pritiska, dok više postavke toleriraju veći povratni pritisak prije blokiranja. Vaš odabir ovisi o tome treba li vašoj aplikaciji trenutno isključivanje ili može podnijeti određeni porast tlaka tijekom zatvaranja.
Raspon radne temperature kreće se od -30°C do +80°C sa standardnim NBR brtvama. FKM varijante brtvi rade od -20°C do +80°C. Ova temperaturna ograničenja pokrivaju većinu radnih okruženja industrijske i mobilne opreme. Vaša hidraulička tekućina treba održavati viskoznost između 2,8 i 500 kvadratnih milimetara u sekundi za ispravan rad Z2S 10.
Čistoća tekućine značajno utječe na pouzdanost sendvič ploče povratnog ventila Z2S 10. Bosch Rexroth navodi NAS 1638 Class 9 ili ISO 4406 20/18/15 kao minimalne standarde čistoće. Kontaminirano ulje nosi čestice koje se mogu ugraditi u brtvene površine, uzrokujući curenje ili sprječavajući pravilno zatvaranje ventila. Ugradnja odgovarajuće filtracije ispred Z2S 10 štiti vašu investiciju i osigurava dosljednu izvedbu.
Omjeri pilot površine u dizajnu Z2S 10 slijede slične proporcije kao kod ostalih ventila serije Z2S. Omjer između pilot područja i područja blokiranja stvara mehaničku prednost tako da relativno nizak pilot tlak može otvoriti ventil protiv visokog tlaka sustava. Ovaj dizajn znači da vam nisu potrebni zasebni visokotlačni piloti za učinkovito upravljanje Z2S 10.
Uobičajene aplikacije
Mobilna hidraulička oprema često uključuje sendvič ploču povratnog ventila Z2S 10. Kompaktni bageri, mali utovarivači i poljoprivredni strojevi imaju koristi od male veličine ventila i pouzdane funkcije blokiranja. Kada žlica utovarivača drži materijal iznad glave, Z2S 10 sprječava zanošenje cilindra čak i ako hidraulička crijeva pokvare ili operater nenamjerno pomakne upravljačke poluge u neutralne položaje.
Oprema za industrijsku prešu koristi Z2S 10 za održavanje položaja cilindra tijekom operacija oblikovanja. Preše za utiskivanje metala, preše s kočnicama i strojevi za kompresijsko kalupljenje trebaju cilindre koji drže točne položaje dok djeluju sile oblikovanja. Karakteristika nultog curenja sendvič ploče nepovratnog ventila Z2S 10 osigurava točnost dimenzija u gotovim dijelovima eliminirajući bilo kakvo pomicanje cilindra tijekom ciklusa prešanja.
Strojevi za obradu drva uključuju Z2S 10 za sklopove stezanja i držanja. CNC glodalice, rubne trake i pile za ploče koriste hidrauličke stezaljke za pričvršćivanje obradaka tijekom rezanja. Format sendvič ploča omogućuje proizvođačima strojeva stvaranje kompaktnih ventilskih razvodnika koji integriraju višestruke stezne krugove u ograničenom prostoru ispod radnih stolova.
Stolovi za podizanje i dizala na škare oslanjaju se na Z2S 10 za sigurnost držanja tereta. Kada platforma za podizanje podržava radnike ili materijale na povišenim položajima, sendvič ploča nepovratnog ventila Z2S 10 pruža redundantnu sigurnost blokiranjem otvora cilindra neovisno o glavnom usmjernom ventilu. Čak i ako kontrolni ventili zakažu ili hidraulični vodovi puknu, Z2S 10 sprječava nekontrolirano spuštanje.
Strojevi za injekcijsko prešanje plastike u rasponu manjih tonaža koriste Z2S 10 za krugove za stezanje kalupa. Ventil održava preciznu silu stezanja tijekom ciklusa ubrizgavanja i hlađenja. Montaža na sendvič ploču pojednostavljuje dizajn razdjelnika jer inženjeri mogu složiti više funkcija ventila okomito umjesto da ih raspoređuju u veće horizontalne uzorke.
Kupnja i cijene
Originalna Bosch Rexroth sendvič ploča povratnog ventila Z2S 10 jedinica obično košta između 180 i 280 američkih dolara preko ovlaštenih distributera. Službeni Rexroth kanali pružaju potpunu tehničku dokumentaciju, pokrivenost jamstvom i pristup podršci za inženjering aplikacija. Rokovi isporuke obično traju jedan do dva tjedna za standardne konfiguracije koje se nalaze na zalihama distributera.
Specijalizirani dobavljači hidraulike kao što su Airline Hydraulics i [BuyRexroth.com](http://buyrexroth.com/) održavaju zalihe posebno za tržište Sjeverne Amerike. Ovi distributeri često isporučuju unutar tri do sedam dana i mogu ponuditi pakete kada naručujete više ventila ili kompletne hidraulične sustave. Njihova cijena općenito pada u rasponu od 170 do 260 dolara, ovisno o količini i konfiguraciji.
Europski kupci mogu pristupiti Z2S 10 preko lokalnih Bosch Rexroth servisnih centara i ovlaštenih distributera diljem Njemačke, Francuske, Italije i drugih tržišta. Cijene na europskim tržištima kreću se otprilike od 160 do 250 eura, sa sličnim rokovima isporuke kao i sjevernoameričkim izvorima.

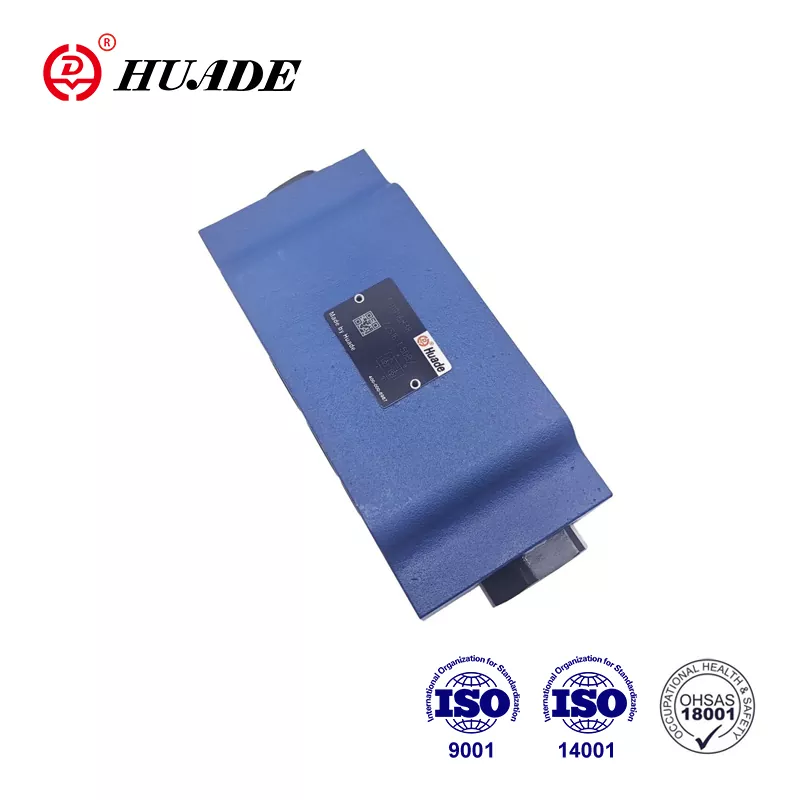

Alternativni proizvođači proizvode kompatibilne verzije sendvič ploče nepovratnog ventila Z2S 10. Kineski proizvođač Huade Hydraulic proizvodi seriju HD Z2S 10 koja zadržava isti CETOP 05 obrazac za montažu i slične specifikacije. Ove alternative obično koštaju 25 do 35 posto manje od originalnih Rexroth proizvoda, s cijenom od oko 120 do 200 dolara. Kompromis uključuje smanjenu tehničku dokumentaciju i manje sveobuhvatnu jamstvenu podršku.
Prilikom naručivanja Z2S 10 provjerite potpuni broj dijela uključujući oznaku serije, šifru tlaka pucanja i specifikaciju materijala brtve. Potpuni broj dijela mogao bi izgledati kao Z2S10-1-5X za ventil za pucanje od 3 bara s NBR brtvama u trenutnoj seriji 5X. Dodavanje "/V" označava FKM brtve, dok se konfiguracija blokiranja (A, B ili AB) pojavljuje ranije u nizu brojeva dijelova.
Smjernice za instalaciju
Ugradnja sendvič ploče povratnog ventila Z2S 10 zahtijeva posebnu pozornost na pripremu površine za montažu. Spajna površina mora postići maksimalnu hrapavost Ra 0,8 i održavati ravnost unutar 0,01 mm na 100 mm duljine površine. Ove specifikacije nisu izborne preporuke. Grube ili iskrivljene površine za ugradnju uzrokovat će curenje O-prstena što ugrožava cjelokupnu svrhu korištenja povratnog ventila bez propuštanja.
Z2S 10 koristi posebne veličine O-prstena koje se razlikuju od većih modela Z2S. Glavni otvori A, B, P i T zahtijevaju O-prstenove vanjskog promjera 16 mm s poprečnim presjekom 2 mm. Pilot otvori X i Y koriste manje O-prstenove od 8 mm x 1,5 mm. Prije instalacije provjerite imate li ispravan komplet O-prstenova jer korištenje pogrešnih veličina jamči curenje i potencijalne probleme s onečišćenjem.
Specifikacije zakretnog momenta značajno su važne kod instalacija sendvič ploča. Zategnite četiri pričvrsna vijka M8 na 41 Newton-metar u dijagonalnom križnom uzorku. Dva pomoćna vijka M5 zahtijevaju 8,8 Nm zakretnog momenta. Premalo zakretanje omogućuje curenje i potencijalno pomicanje ventila, dok pretjerano zakretanje može iskriviti tijelo ventila od aluminija ili lijevanog željeza. Uvijek koristite kalibrirani moment ključ umjesto udarnih ključeva ili procjenu na opip.
Postavite sendvič ploču povratnog ventila Z2S 10 tako da klinovi za lociranje budu točno poravnati s rupama u vašem montažnom razvodniku ili podploči. Ovi klinovi sprječavaju bočno pomicanje koje bi moglo potrgati O-prstenove tijekom ciklusa pritiska. Prije sastavljanja temeljito očistite sve montažne površine kako biste uklonili metalne strugotine, prljavštinu ili stari materijal za brtvljenje koji bi mogao ugroziti brtvljenje.
Nakon što ste pričvrstili sve vijke, napunite svoj hidraulički sustav čistom tekućinom i kružite aktuatorima nekoliko puta prije primjene punog radnog opterećenja. Ovaj postupak probijanja pročišćava zarobljeni zrak i provjerava radi li Z2S 10 ispravno. Tijekom prvog rada nadzirite vanjska curenja oko O-prstena. Mala curenja koja se pojavljuju tijekom prvog pritiska često ukazuju na neodgovarajući moment vijka ili površinsku kontaminaciju.
Razmatranja integracije sustava
Sendvič ploča povratnog ventila Z2S 10 obično se postavlja između upravljačkog ventila i hidrauličkog pokretača kojim upravlja. Ovaj položaj omogućuje Z2S 10 da blokira otvore aktuatora kada se usmjereni ventil pomakne u neutralni položaj. Pilot otvori povezuju se s radnim otvorima usmjerenog ventila tako da svaki namjerni protok kroz usmjereni ventil također otvara Z2S 10 u odgovarajućem smjeru.
Kada integrirate Z2S 10 u aplikacije okomitog cilindra kao što su podizni stolovi ili prešani cilindri, obratite pozornost na instalaciju vodećeg otvora. Upravljački tlak mora nadvladati i pucajuću tlačnu oprugu i svaki pritisak sustava koji pokušava prisilno zatvoriti ventil. Nedovoljan upravljački tlak spriječit će otvaranje ventila, ostavljajući vaš aktuator zaključanim u položaju čak i kada naredite kretanje.
Priključci otvora spremnika zahtijevaju posebnu pozornost kod Z2S 10. Y pilot priključak obično se spaja na spremnik ili izravno ili kroz otvor spremnika usmjerenog ventila. Ovaj priključak mora doseći stvarni atmosferski tlak da bi se ventil pouzdano zatvorio. Svaki protutlak u liniji spremnika može spriječiti potpuno zatvaranje ventila, što može dovesti do neželjenog pomaka aktuatora.
Uzmite u obzir pad tlaka kroz sendvič ploču povratnog ventila Z2S 10 prilikom dimenzioniranja vašeg hidrauličkog sustava. Ispravno funkcionirajući Z2S 10 pokazuje gubitak tlaka manji od 3 bara pri maksimalnom nazivnom protoku u smjeru slobodnog protoka. Ovaj pad tlaka smanjuje raspoloživu silu na vašem aktuatoru i stvara toplinu u vašem hidrauličkom ulju. Povećanje veličine Z2S 10 za vaše zahtjeve protoka smanjuje pad tlaka i poboljšava učinkovitost sustava.
Višestruki ventili Z2S 10 mogu se slagati zajedno u konfiguracije sendvič ploča za upravljanje višestrukim aktuatorima iz kompaktnog razvodnika. Ovaj modularni pristup pojednostavljuje vodovod i smanjuje broj potrebnih zasebnih mjesta za ugradnju ventila. Međutim, svaki dodatni sloj ventila povećava visinu niza i povećava broj brtvi O-prstena koji zahtijevaju pravilnu ugradnju.
Zahtjevi za održavanje
Sendvič ploča povratnog ventila Z2S 10 zahtijeva relativno minimalno održavanje kada radi unutar specifikacija dizajna. Zakažite preglede svakih šest do dvanaest mjeseci, ovisno o vašem radnom ciklusu i radnom okruženju. Tijekom inspekcija, provjerite ima li vanjskog curenja ulja oko O-prstenastih brtvi i provjerite drže li pogoni ispravno položaj kada su ventili usmjereni u sredini.
Testirajte rad pilota naređivanjem sporog pokreta pokretača i potvrđivanjem glatkog, dosljednog kretanja. Trzavi ili neodlučni pokreti mogu značiti da se Z2S 10 ne otvara u potpunosti zbog onečišćenja ili nedovoljnog pritiska pilota. Izmjerite pomoćni tlak na priključcima X i Y u radnim uvjetima kako biste potvrdili da premašuje specifikaciju tlaka pucanja plus svako trenje u pilotskom krugu.
Zamijenite O-prstenove brtve svake dvije do pet godina kao preventivno održavanje bez obzira na to primijetite li curenje. NBR i FKM brtveni materijali postupno se stvrdnjavaju zbog termičkih ciklusa i izlaganja kemikalijama tijekom vremena. Stvrdnute brtve gube svoju sposobnost prilagođavanja manjim površinskim nepravilnostima, što na kraju dopušta curenje. Prilikom zamjene brtvi, pregledajte ima li na površini ventila i sjedišta brazda, erozije ili ugrađene kontaminacije.
Pratite pad tlaka na sendvič ploči povratnog ventila Z2S 10 tijekom redovnog rada. Povećanje pada tlaka tijekom vremena ukazuje na nakupljanje onečišćenja u unutarnjim prolazima ili djelomičnu opstrukciju kliznog elementa. Nemojte ignorirati postupno rastuće padove tlaka jer oni signaliziraju razvoj problema koji će na kraju uzrokovati potpuni otkaz ventila.
Ako Z2S 10 ne otpusti kada se primijeni pomoćni tlak, prvo provjerite odgovarajući upravljački tlak na ulazu ventila. Blokirani ili ograničeni pilotski prolazi često uzrokuju neuspješno otpuštanje. Provjerite dostižu li priključci spremnika atmosferski tlak bez ograničenja. Ako se ovi krugovi ispravno provjeravaju, ali ventil i dalje ne otpušta, unutarnja kontaminacija je vjerojatno zaglavila mehanizam lopatice.
Potpuni kvar ventila gdje dolazi do povratnog curenja znači da su lopatica ili sjedište oštećeni. Metalne čestice s drugih mjesta u vašem sustavu mogu se ugraditi u brtvene površine, sprječavajući čvrsto zatvaranje. U ovom trenutku zamijenite cijeli ventil Z2S 10 radije nego pokušavajte popravke na terenu. Precizna strojna obrada potrebna za odgovarajuće brtvene površine čini popravak na terenu nepraktičnim.
Usporedba alternativa veličine 10
Parker Hannifin proizvodi povratne ventile s probnim upravljanjem u rasponu veličina sličnih modelu Z2S 10. Parkerovi sendvič ventili CETOP 05 nude usporedive specifikacije s nešto drugačijim unutarnjim dizajnom. Njihove cijene obično odgovaraju razinama Bosch Rexrotha, tako da vaš izbor više ovisi o postojećim komponentama sustava i odnosima s distributerima nego o troškovima.
HYDAC proizvodi povratne ventile s sendvič pločama koji se montiraju na uzorke ISO 4401-05 koji odgovaraju Z2S 10 otisku. HYDAC naglašava otpornost na koroziju i nudi varijante sa značajkama prethodnog otvaranja koje smanjuju hidraulički udar tijekom prijelaza ventila. Njihova cijena je oko 10 do 15 posto viša od sendvič ploče povratnog ventila Z2S 10, ali aplikacije osjetljive na skokove tlaka mogu opravdati premiju.
Huade HD Z2S 10 predstavlja izravnu zamjensku opciju proizvedenu u Kini. Huade održava identične dimenzije za ugradnju, obrasce otvora i nazivne tlakove dok prodaje po znatno nižim cijenama. Mnogi korisnici uspješno postavljaju Huade ventile u troškovno osjetljivim aplikacijama gdje zastoji nose podnošljive posljedice. Međutim, kritični sigurnosni sustavi imaju koristi od Bosch Rexrothove dokazane kvalitete i opsežne tehničke podrške.
Eaton Vickers proizvodi pilot nepovratne ventile optimizirane za veće brzine protoka. Ako vaša primjena prelazi granicu od 80 litara u minuti Z2S 10, razmislite o Vickers alternativama koje mogu ponuditi bolje karakteristike protoka. Njihovi obrasci za montažu koriste slične, ali ne identične dimenzije, stoga provjerite kompatibilnost prije naručivanja.
Sun Hydraulics proizvodi povratne ventile s upravljačkim uloškom u stilu patrone koji nude alternativu dizajnu sendvič ploče. Iako nisu izravna zamjena za Z2S 10, Sun patrone mogu postići slične funkcije s različitim dizajnom razdjelnika. Ova opcija ima smisla prvenstveno za nove dizajne sustava, a ne za naknadne aplikacije.
Varijacije serija i brojevi dijelova
Bosch Rexroth proizvodi sendvič ploču povratnog ventila Z2S 10 u nekoliko serijskih oznaka. Serija 5X predstavlja trenutnu proizvodnju s NBR brtvama za primjenu mineralnih ulja. Ranije serije poput 50 i 60 i dalje se pojavljuju u naslijeđenim sustavima, ali nove instalacije trebale bi specificirati 5X komponente za najbolju dostupnost dijelova u budućnosti.
Dodavanje "V" broju dijela označava FKM brtve umjesto standardnog NBR-a. Na primjer, Z2S10-1-5X koristi brtve za mineralno ulje dok Z2S10-1-5X/V koristi FKM brtve za fosfatne estere ili sintetičke tekućine. Ova razlika je važna u primjenama poput hidraulike otporne na vatru ili sustava koji koriste ekološki prihvatljiva biorazgradiva ulja.
Konfiguracija blokiranja pojavljuje se u broju dijela kao slovni kod. "A" označava blokiranje samo na portu A, "B" blokira samo port B, a "AB" blokira oba porta. Većina aplikacija koristi konfiguraciju AB jer pruža maksimalnu fleksibilnost za različite dizajne sklopova. Blokiranje jednog ulaza služi u specijalizirane svrhe gdje trebate držati samo jednu stranu aktuatora.
Tlak pucanja pojavljuje se kao numerički kod: "1" označava 3 bara, "2" označava 5 bara, "3" znači 7,5 bara, a "4" označava 10 bara tlaka pucanja. Niži pritisci pucanja osiguravaju čvršću kontrolu, ali mogu dopustiti veći povratni pritisak prije sjedanja. Viši tlakovi pucanja bolje podnose fluktuacije tlaka u sustavu, ali zahtijevaju veći pilot tlak za otvaranje.
Potpuni brojevi dijelova poput R900409844 ili R900481624 identificiraju specifične konfiguracije Z2S 10 u sustavu naručivanja tvrtke Bosch Rexroth. Uvijek koristite ove potpune brojeve dijelova kada naručujete zamjene kako biste bili sigurni da ćete dobiti točno one specifikacije ventila za svoju primjenu. Generički opisi ili nepotpuni brojevi dijelova mogu rezultirati primanjem netočnih konfiguracija.
Rješavanje uobičajenih problema
Kada sendvič ploča povratnog ventila Z2S 10 ne izdrži opterećenje i dopušta pomicanje aktuatora, nekoliko uzroka zaslužuje istraživanje. Najprije provjerite da li pilot otvori ne primaju neželjeni pritisak koji otvara ventil. Unakrsno spojeni pilot vodovi ili ventili koji cure mogu primijeniti dovoljan pritisak da otvore Z2S 10 čak i kada očekujete da će blokirati.
Provjerite kontaminaciju hidrauličke tekućine uzimanjem uzorka ulja i analizom na broj čestica. Čak i sitne čestice nevidljive golim okom mogu spriječiti pravilno brtvljenje. Ako razine kontaminacije premašuju specifikacije ISO 4406 20/18/15, očistite ili zamijenite filtre sustava i razmislite o dodavanju finije filtracije ispred Z2S 10.
Pažljivo ispitajte uzorke vanjskog curenja. Propuštanja oko utora O-prstena ukazuju ili na oštećene brtve, neodgovarajući moment zavrtnja ili iskrivljene površine za montiranje. Curenje ulja iz samog tijela ventila ukazuje na unutarnje oštećenje koje zahtijeva potpunu zamjenu ventila. Nikada ne pokušavajte popraviti unutarnje komponente na terenu jer potrebna preciznost premašuje tipične mogućnosti radionice.
Ako se Z2S 10 ne otpusti kada primijenite pomoćni tlak, izmjerite stvarni tlak na upravljačkim otvorima X i Y tijekom rada. Potreban vam je tlak koji premašuje specifikaciju tlaka pucanja plus bilo kakvo trenje u pilotskim prolazima. Nedovoljan upravljački tlak je najčešći uzrok kvarova otpuštanja. Provjerite ima li začepljenih upravljačkih vodova, premalih pilotskih prolaza ili neadekvatnog tlaka iz upravljačkog ventila.
Neuobičajena buka iz sendvič ploče nepovratnog ventila Z2S 10 tijekom rada obično ukazuje na kavitaciju ili uvlačenje zraka. Provjerite održavaju li priključci spremnika odgovarajuću razinu ulja i da u usisne cijevi ne ulazi zrak. Oštećenje uzrokovano kavitacijom može brzo uništiti sjedište ventila i površine ventila, što zahtijeva potpunu zamjenu.
Budući razvoj
Dizajn hidrauličkog sustava nastavlja se kretati prema većoj mogućnosti praćenja i dijagnostike. Dok osnovna sendvič ploča povratnog ventila Z2S 10 ostaje čisto mehanička komponenta, moderni sustavi sve više integriraju senzore tlaka i pretvarače položaja u razvodnike ventila. Ovi senzori daju povratne informacije u stvarnom vremenu o radu ventila i ispravnosti sustava bez potrebe za preinakama na samom Z2S 10.
Pomak prema elektrohidrauličkim sustavima stvara nove primjene nepovratnih ventila s pilotskim upravljanjem. Električni aktuatori upravljaju preciznim pozicioniranjem, dok hidraulički krugovi pružaju veliku pomoć, a Z2S 10 osigurava hidrauličke položaje tijekom prekida napajanja. Ovaj komplementarni odnos proširuje slučajeve uporabe kompaktnih povratnih ventila u hibridnim energetskim sustavima.
Propisi o zaštiti okoliša pokreću promjene u formulacijama hidrauličkih tekućina. Biorazgradiva ulja i niskotoksične alternative dobivaju udio na tržištu, posebno u mobilnoj opremi i ekološki osjetljivim lokacijama. Buduće specifikacije Z2S 10 mogu uključivati materijale brtvi posebno optimizirane za ove nove vrste tekućina izvan trenutnih NBR i FKM opcija.
Minijaturizacija se nastavlja u mobilnoj hidraulici jer proizvođači opreme traže smanjenje težine i poboljšanu učinkovitost. Z2S 10 već dobro služi kompaktnim aplikacijama, ali mogu se pojaviti čak i manje varijante za mikrohidrauličke sustave u robotici i preciznoj proizvodnoj opremi.
Pravite svoj odabir
Odabir sendvič ploče povratnog ventila Z2S 10 počinje izračunom vaših zahtjeva za maksimalnim protokom. Ako vaši aktuatori trebaju više od 80 litara u minuti, veći modeli Z2S 16 ili Z2S 22 bolje odgovaraju vašoj primjeni. Za protok ispod 80 litara u minuti, Z2S 10 pruža optimalne performanse u kompaktnom pakiranju.
Zatim odredite svoj maksimalni radni tlak. Oznaka od 315 bara Z2S 10 podnosi većinu aplikacija industrijske i mobilne opreme. Ako vaš sustav radi ispod 150 bara, sasvim ste unutar mogućnosti ventila. Sustavi koji se približavaju ili prelaze 250 bara zahtijevaju pažljivu pozornost na sve komponente sustava, uključujući odgovarajuću filtraciju i održavanje brtvi.
Pažljivo razmotrite ograničenja prostora za montažu. Sendvič ploča Z2S 10 dodaje 25 mm visini hrpe, a ukupna dimenzija omotnice iznosi 162 mm sa 57 mm. Provjerite odgovara li prostor za ugradnju razdjelnika ili ventila ovim dimenzijama s odgovarajućim razmakom za hidrauličke priključke i pristup za održavanje.
Kompatibilnost tekućine određuje odabir materijala brtve. Standardne NBR brtve pouzdano rade s hidrauličkim uljima na bazi nafte koja čine većinu industrijskih i mobilnih primjena. Fosfatne esterske tekućine, sintetička hidraulika ili biorazgradiva ulja zahtijevaju FKM brtve specificirane dodavanjem V oznake vašem broju dijela.
Razmatranja proračuna utječu na to hoćete li odabrati originalne Bosch Rexroth komponente ili kompatibilne alternative. Kritične sigurnosne primjene u kojima kvar ventila može uzrokovati ozljede ili značajnu štetu na imovini opravdavaju premiju za originalnu opremu. Manje zahtjevne aplikacije mogu prihvatiti troškovno optimizirane alternative proizvođača poput Huadea bez ugrožavanja prihvatljive pouzdanosti.
Sendvič ploča povratnog ventila Z2S 10 pruža dokazane performanse u kompaktnim hidrauličkim aplikacijama. Njegova kombinacija pouzdanog blokiranja, pilotskog otpuštanja i formata sendvič ploče koji štedi prostor čini ga prikladnim za mobilnu opremu, industrijske strojeve i specijalizirane proizvodne sustave. Razumijevanje specifikacija, instalacijskih zahtjeva i potreba za održavanjem pomaže vam da ovaj ventil učinkovito postavite u svoje hidrauličke krugove.
