Jeste li se ikada zapitali kako hidraulički strojevi kontroliraju svoje snažne pokrete? Tajna leži u jednostavnim, ali bitnim komponentama koje se nazivaju ventili. Danas ćemo istražiti jednu od najosnovnijih, ali važnih vrsta: dvosmjerni hidraulički ventil.

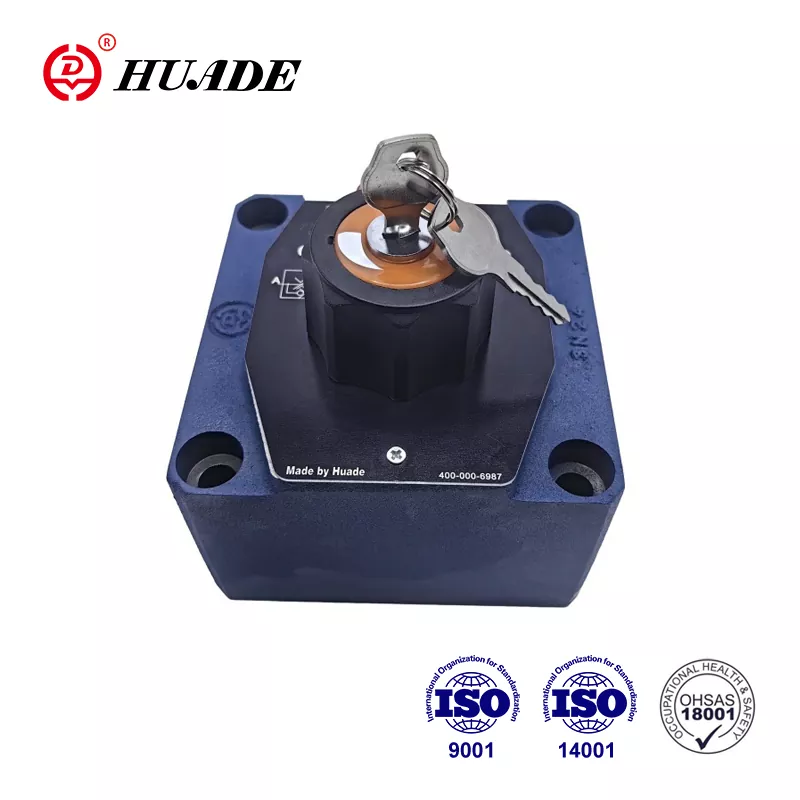

Što je 2-smjerni ventil?
Dvosmjerni ventil je u biti prekidač za uključivanje/isključivanje hidrauličke tekućine. Baš kao što prekidač za svjetlo ima dva položaja (uključeno i isključeno), dvosmjerni ventil ima dva stanja: otvoreno ili zatvoreno. Kad je otvoren, kroz njega teče hidraulička tekućina. Kada se zatvori, tekućina potpuno prestaje.
Zamislite jednostavna vrata koja kontroliraju protok vode - kada su otvorena, voda prolazi kroz njih; kada se zatvori, protok potpuno prestaje. Ovo osnovno načelo čini dvosmjerne hidrauličke ventile savršenima za kontrolu kretanja tekućine u hidrauličkim sustavima.
Ključne značajke 2-smjernih ventila
- Dva priključka:Jedan ulaz (gdje tekućina ulazi) i jedan izlaz (gdje tekućina izlazi)
- Istrošenost:Potpuno otvoren ili potpuno zatvoren
- Binarna kontrola:Uključeno je ili isključeno - nema između
- Pouzdan rad:Jednostavan dizajn znači da manje stvari mogu poći po zlu
Kako radi 2-smjerni hidraulički ventil?
Princip rada je iznenađujuće jednostavan. Unutar ventila nalazi se pokretni dio koji se naziva jezgra ventila. Ova jezgra može biti lopta, disk ili klizni komad koji se naziva kalem.
Dvije glavne vrste operacija
- Zadani položaj blokira protok tekućine
- Kada se aktivira (strujom, tlakom zraka ili ručnom silom), otvara se
- Najčešći u sigurnosnim aplikacijama gdje želite da se protok zaustavi prema zadanim postavkama
- Zadani položaj omogućuje protok tekućine
- Kada se aktivira, zatvara protok
- Korisno kada vam je potreban kontinuirani protok s povremenim zaustavljanjem
Što ga tjera da se kreće?
Jezgra ventila kreće se različitim metodama:
- Ručni rad:Okrenete ručicu ili pritisnete polugu
- 2-smjerni hidraulički solenoidni ventil:Električna zavojnica stvara magnetsku silu za automatizirano upravljanje
- Pilot rad:Koristi vlastiti tlak sustava za pomicanje ventila
- Pneumatski rad:Koristi pritisak komprimiranog zraka
Vrste 2-smjernih hidrauličkih ventila
Razumijevanje različitih vrsta ventila pomaže vam odabrati onaj pravi za vašu primjenu.
Kompatibilnost s tekućinom:
Tanjurasti ventili koriste disk ili stožac koji se naslanja na sjedište, stvarajući čvrsto brtvljenje kada su zatvoreni.
Prednosti:Gotovo nula curenja kada je zatvoreno, brzo vrijeme odziva, dobro radi u prljavim okruženjima, dugotrajno
Nedostaci:Za rad je potrebna veća sila, može utjecati povratni pritisak
2. Zakretni ventili
Zakretni ventili koriste cilindrični komad koji klizi naprijed-natrag unutar rukavca.
Prednosti:Lakše za rukovanje (potrebno je manje sile), Uravnoteženiji rad, Može se nositi sa složenim obrascima protoka
Nedostaci:Nešto curenja tekućine, Osjetljivije na prljavštinu i onečišćenje, Potrebno je više održavanja
3. Ventili uloška
Ovo su modularni ventili koji se uklapaju u standardizirane blokove, nudeći kompaktnu instalaciju i visoku učinkovitost.
Prednosti:Vrlo kompaktan dizajn, može podnijeti velike protoke i tlakove, nizak pad tlaka, standardizirana montaža
Nedostaci:Potreban dodatni pilot ventil za rad, složenija instalacija
2-smjerni ventil naspram 3-smjernog ventila naspram 4-smjernog ventila
Razumijevanje razlika pomaže vam odabrati pravi tip ventila za vaš hidraulički sustav.
| Vrsta ventila | luke | Funkcija | Najbolje aplikacije |
|---|---|---|---|
| 2-smjerni ventil | 2 | Jednostavna kontrola uključivanja/isključivanja | Izolacija, osnovna kontrola cilindra, sigurnosna isključivanja |
| 3-smjerni ventil | 3 | Preusmjerite ili pomiješajte tekućine | HVAC sustavi, aplikacije miješanja, T-priključci |
| 4-smjerni ventil | 4 | Upravljački dvosmjerni cilindri | Složeni strojevi, dvosmjerni motori, napredna kontrola |
Solenoidni ventili koriste elektromagnetsku silu za automatski, brzi rad. Ručni ventili zahtijevaju ljudski rad i isplativiji su za jednostavne zadatke.
Gdje se koriste 2-smjerni ventili?
- Sigurnost i izolacija sustava:Ponašajte se kao zaštitnici za brzo zaustavljanje protoka tekućine tijekom hitnih slučajeva ili održavanja.
- Kontrola i regulacija protoka:Korištenje modulacije širine pulsa za preciznu kontrolu količine tekućine.
- Kontrola i regulacija protoka:Upravljanje hidrauličkim cilindrima s jednostrukim djelovanjem (npr. kreveti za kipere).
- Ušteda energije:Preusmjeravanje protoka pumpe natrag u spremnik kada je sustav u stanju mirovanja.
Primjene u industriji
- 4-smjerni ventilUbrizgavanje goriva, kontrola emisije
- Izgradnja:Bageri, utovarivači
- Proizvodnja:Montažne trake, preše
- Poljoprivreda:Traktori, navodnjavanje
Razumijevanje hidrauličkih simbola
U hidrauličkim dijagramima dvosmjerni ventili prikazani su posebnim simbolima:
- Dvije kutije predstavljaju dvije pozicije (otvoreno i zatvoreno)
- Strelice pokazuju smjer protoka
- Simboli "T" prikazuju blokirane priključke
- Sa strane su nacrtane opruge i solenoidi
Kako odabrati i održavati
Kriteriji odabira
- Razmotrite protok i tlak:Provjerite koeficijent protoka (Cv), nazivni tlak i veličinu otvora.
- Vrijeme odziva:Solenoidi su brzi (<10ms), pilot ventili su sporiji, ali podnose visoki tlak.
- Kompatibilnost s tekućinom:Osigurajte rad materijala s mineralnim uljima, sintetičkim tekućinama ili tekućinama na bazi vode.
- Uvjeti okoliša:Zahtjevi za zaštitu od temperature, prašine, vlage i eksplozije.
Uobičajeni problemi i održavanje
Kontaminacija (80-90% kvarova):Uzrokuje lijepljenje.Rješenje: Očistite ventil, zamijenite filtere.
Istrošenost:Uzrokuje curenje i buku.Rješenje: Zamijenite brtve i jezgre.
Propuštanje:Unutarnji ili vanjski.Rješenje: Pregledajte brtve i sjedala.
Preventivni savjet:Uvijek koristite čistu tekućinu i visokokvalitetne filtere.
Budući trendovi
Pametna tehnologija:Internetska povezanost za daljinski nadzor i senzore za prediktivno održavanje.
Elektrifikacija:Kada se aktivira (strujom, tlakom zraka ili ručnom silom), otvara se
Napredni materijali:Jače, lakše komponente otporne na razne tekućine.
Često postavljana pitanja
Kako radi 2-smjerni hidraulički ventil?
Koristi pokretnu jezgru (kuglicu, disk ili kalem) koja ili blokira ili dopušta protok tekućine između dva otvora.
Razlika između solenoida i ručnog ventila?
Solenoidni ventili koriste elektromagnetsku silu za automatski, brzi rad. Ručni ventili zahtijevaju ljudski rad i isplativiji su za jednostavne zadatke.
Mogu li 2-smjerni ventili kontrolirati protok?
Da, pomoću modulacije širine impulsa (brzo uključivanje/isključivanje) mogu postići promjenjivu kontrolu protoka.
Zaključak
Dvosmjerni ventil može biti jednostavan, ali je bitan za hidrauličke sustave. Bilo da zaustavljate protok radi sigurnosti, kontrolirate cilindar ili štedite energiju, ovi ventili obavljaju posao pouzdano i ekonomično.
Razumijevanje dvosmjernih ventila pomaže vam odabrati pravi ventil, otkloniti probleme i pravilno održavati opremu. Zapamtite, najbolji ventil je onaj koji odgovara vašim specifičnim potrebama. Ako ste u nedoumici, posavjetujte se sa stručnjacima za hidrauliku koji vam mogu pomoći da napravite pravi izbor.
