Kompenzator tlaka u metar ZDC

Načelo rada ventila ZDC temelji se na mehanizmu prigušivanja i kompenzacije tlaka. Kompenzator tlaka u mjernju ZDC obično se koristi zajedno s proporcionalnim ventilom za usmjeravanje WRZ za podešavanje protoka kontrolirajući otvaranje otvora za gas, a pritom koristite kompenzator tlaka kako bi se razlika tlaka zadržala prije i nakon konstante priključka leptira, čime je postigla kompenzaciju opterećenja. Zbog toga na brzinu pokretača ne utječe promjene opterećenja, poboljšavajući točnost stabilnosti i kontrole sustava.

Parametar proizvoda kompenzatora tlaka u mjernju ZDC

Značajka proizvoda i primjena kompenzatora tlaka u mjernju ZDC

Značajke:

▶ Nadoknada učitavanja u priključku P do A ili P do B putem ugrađenog ventila za prijevoz

▶ Dvosmjerna verzija "P '

▶ trosmjerna verzija "P T" (NS10-25)

▶ Kontrola protoka pri radu zajedno s proporcionalnim usmjerenim ventilom

Prijava:

Kompenzator tlaka u mjernju ZDC široko se koristi u metalurškim strojevima, metalurškim strojevima, metalurškim strojevima.

Funkcija i odjeljak kompenzatora tlaka u mjernju ZDC

ZDC ventili za kompenzator tlaka mjerača su izravno upravljani mjernički tlak kompenzatora od 2 ili trosmjernog dizajna.

Koriste se za kompenzaciju opterećenja kao kompenzator tlaka u kanalu P.

Ti se ventili u osnovi sastoje od kućišta (1), upravljačke kalem (2), kompresijske opruge (3) s opružnom perilom (4) i poklopcem (5) s integriranim ventilom šatla (6).

Kompresijska opruga (3) drži upravljačku kalem (2) u otvorenom položaju od P1 do P, kada je diferencijalni tlak P1 do A1 ili P1 do B1 manji od 1,0 MPa.

Ako diferencijal tlaka prelazi 1.o MPA, tada se upravljačka kalem (2) pomakne ulijevo dok se ne obnovi diferencijal tlaka.

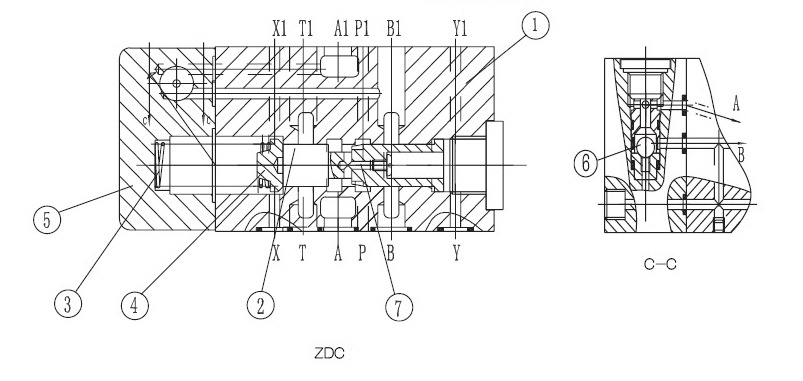

Struktura Kompenzator tlaka u metar ZDC

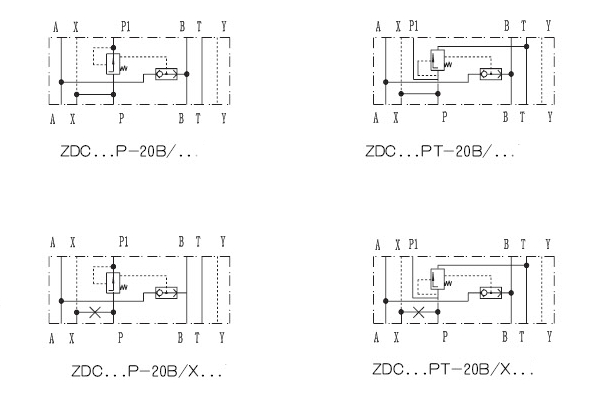

Simboli kompenzatora tlaka u mjernju ZDC
