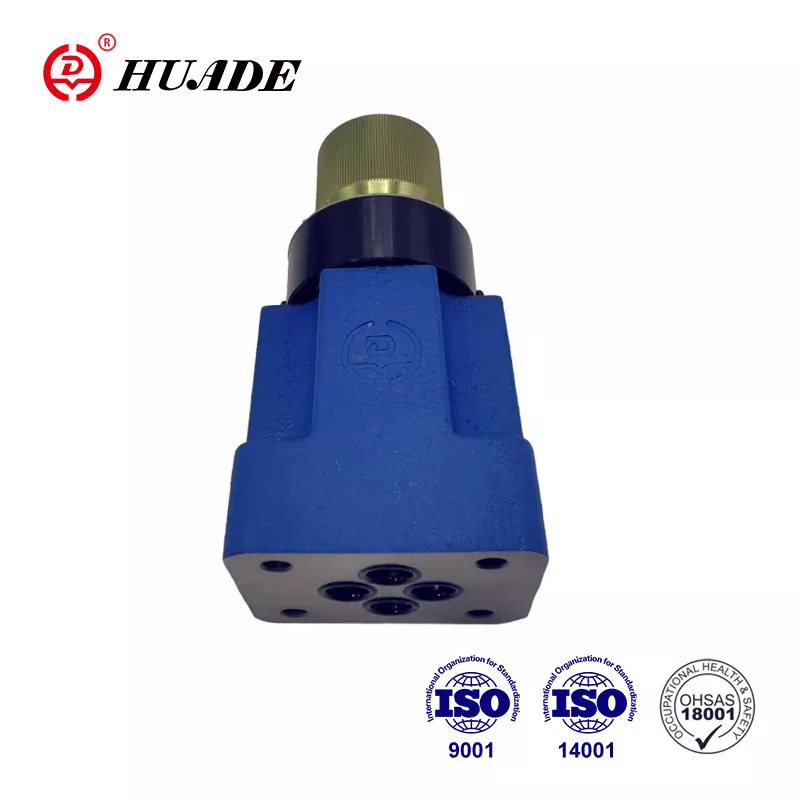

2 načina upravljačkog ventila hidrauličkog protoka: kompletan vodič

2 -način upravljačkog ventila za hidraulički protok ključna je komponenta u hidrauličkim sustavima koji kontrolira kako se brza tekućina kreće kroz krug. Zamislite to kao slavinu za vodu - možete je okrenuti kako biste kontrolirali koliko vode izlijeva. U hidrauličkim sustavima ovi ventili kontroliraju brzinu strojeva poput bagera, strojeva za ubrizgavanje i tvorničke opreme.

Zašto je kontrola protoka važna u hidrauličkim sustavima

U bilo kojem hidrauličkom sustavu tri su stvari neophodne:

• Pritisak- Određuje koliko sile ili snage dobivate
• Smjer- Kontrolira na koji način se stvari kreću
• Protok- kontrolira kako se brzo kreću stvari

Kako funkcionira dvosmjerni ventil za upravljanje hidrauličkim protokom?

Osnovni dijelovi ventila

Svaki 2 -način upravljačkog ventila za hidraulički protok ima ove glavne dijelove:

• Tijelo ventila- Vanjska ljuska koja se povezuje s vašim hidrauličkim linijama
• Otvaranje gasa- mali jaz koji tekućina prolazi kroz
• Kontrolni element- kreće se kako bi jaz bio veći ili manji
• Mehanizam za podešavanje- Omogućuje vam kontrolu ventila (ručni gumb ili električni signal)
• Proljeće- Pomaže ventilu da se vrati na početni položaj

Znanost koja stoji iza kontrole protoka

Kad hidraulička tekućina teče kroz mali otvor, ona stvara otpor. Ovaj načelo za kontrolu hidrauličke brzine je ono zbog čega ti ventili funkcioniraju. Osnovna formula je:

To znači:

• Veće otvaranje = više protoka = brža brzina
• Manji otvor = manje protoka = sporija brzina
• Viši tlak = veći protok (ako otvaranje ostaje isto)

Za primjenu ventila hidrauličkog cilindra, ovaj odnos izravno kontrolira koliko se klip kreće. U hidrauličkim sustavima upravljanja motorom određuje brzinu rotacije.

Koje su vrste ventila za upravljanje hidrauličkim protokom na dva načina?

1. Jednostavni ventili za gas (nepečeni)

To su najosnovnija vrsta. Djeluju kao ručna slavina za vodu:

Kako rade:Ručno podešavate gumb da promijenite otvornu veličinu

Najbolje za:Jednostavne aplikacije u kojima točna brzina nije kritična

2. Kompenzirani tlačni ventili za upravljanje protokom

To su mnogo pametnije. Oni se automatski prilagođavaju kako bi protok bio konstantni čak i kad se tlak promijeni.

Kako rade:Poseban mehanizam iznutra održava razliku tlaka preko konstante otvaranja gasa

Najbolje za:Precizni strojevi, automatizirane proizvodne linije

3. Nadoknađeni ventili tlaka i temperature

Ovo su najnapredniji tip. Oni se prilagođavaju i za promjene tlaka i temperature.

Kako rade:Posebni materijali iznutra reagiraju na promjene temperature i automatski podesite ventil

Najbolje za:Zrakoplovna, oprema za testiranje, kritične primjene

Koju kontrolnu metodu trebate odabrati za svoj ventil za upravljanje hidrauličkim protokom?

Ručna kontrola

Što je:Ručni kotači, gumbe ili vijke koje okrećete rukom

Kada koristiti:Jednostavni strojevi koji ne trebaju automatsku kontrolu

Primjeri:Osnovna oprema za trgovinu, ručne preše

Električna kontrola

Ventili solenoida (uključivanje/isključivanje)

• Funkcija:Jednostavna kontrola uključivanja/isključivanja poput prekidača za svjetlo
• Dobro za:Osnovne operacije pokretanja/zaustavljanja
• Ograničenje:Ne mogu pružiti glatku kontrolu brzine

Proporcionalni ventili

• Funkcija:Glatka kontrola na temelju električnih signala (0-10V ili 4-20mA)
• Vrijeme odgovora:50-80 Hz (dovoljno brzo za većinu aplikacija)
• Dobro za:Ognječenje ubrizgavanja, opća automatizacija

Servo ventili

• Funkcija:Ultra precizna kontrola s povratnim informacijama o položaju
• Vrijeme odgovora:150-200 Hz (vrlo brzo)
• Dobro za:Zrakoplovna, visoka precizna proizvodnja

Usporedba performansi

Vrsta kontrole	Točnost	Ubrzati	Koštati	Najbolje upotrijebiti
Priručnik	Nizak	Usporiti	Nizak	Jednostavna oprema
Solenoid	Nizak	Brzo	Nizak	Upravljanje/isključivanje
Proporcionalan	Jak	Srednji	Srednji	Opća automatizacija
Servo	Vrlo visok	Vrlo brzo	Visok	Precizne prijave

Instalacija i dizajn sustava

Gdje bi se trebao ugraditi dvosmjerni upravljački ventil?

Ventile za upravljanje protokom možete instalirati na tri načina:

Kontrola ulaza (metar)

• Kontrolira ulje ulazi u cilindar
• Dobro za pozitivna opterećenja (poput dizanja)
• Rizik: može uzrokovati kavitaciju ako nije pravilno dizajniran

Kontrola izlaza (mjerenje)

• Kontrolira ulje koje izlazi iz cilindra
• Dobro za negativna opterećenja (poput spuštanja teških predmeta)
• Omogućuje bolju kontrolu, ali veći tlak

Zaobilaznica

• Šalje dodatno ulje natrag u tenk
• Manje učinkovit, ali jednostavniji
• Dobro za aplikacije kojima je potrebna promjenjiva brzina

Savjeti za dizajn za najbolje performanse

• Pravilno veličina:Odaberite ventile koji rade na 20-80% svog maksimalnog otvaranja
• Neka ulje bude čisto:Koristite odgovarajuću filtraciju (ISO 4406 Standard)
• Razmislite o temperaturi:Provjerite rade li ventili u vašem temperaturnom rasponu
• Plan za održavanje:Ostavite prostor za podešavanje i zamjenu ventila

Aplikacije u stvarnom svijetu

Proizvodna oprema

Strojevi za oblikovanje ubrizgavanja

• Koristite proporcionalne ventile za preciznu kontrolu brzine
• Više faza brzine za različite dijelove ciklusa
• Štedi energiju i poboljšava kvalitetu proizvoda

Strojni alati

• Brzi pristup, sporo ulaganje, brzi ciklusi povratka
• Ventili koji su operacijski na kampu za automatsko prebacivanje brzine
• Poboljšava površinsku završnu obradu i život alata

Mobilna oprema

Bageri i utovarivači

• Dijeljenje protoka između više funkcija
• Sustavi osjetila opterećenje za učinkovitost
• Glatka kontrola operatera

Dizalice i oprema za dizanje

• Ventili za zadržavanje opterećenja sprječavaju nekontrolirano snižavanje
• Precizna kontrola brzine za sigurnost
• Sposobnost snižavanja u nuždi

Zrakoplovstvo i obrana

• Lagani servo ventili
• Visoka pouzdanost u ekstremnim uvjetima
• Precizna kontrola za letske površine

Odabir pravog ventila: korak po korak vodič

Vrhunski proizvođači i proizvodi

Vodeće marke

Bosch Rexroth

• 2FRM i 2FRE serije ventili
• Industrijski standard za preciznost
• Izvrsna tehnička podrška

Parker Hannifin

• Serija boja u boji s prstenima za podešavanje u boji
• Širok raspon veličina i opcija
• Dobra dostupnost širom svijeta

Lučki hidrat

• DSJ i SF serije ventili
• Modularni dizajn za jednostavnu integraciju
• Mogućnosti visokog pritiska

Eaton

• Ventili za uložak (SICV serija)
• Dizajni koji štede prostor
• Multifunkcionalne mogućnosti

Danfoss

• PVG proporcionalne skupine ventila
• Dizajniran za mobilnu opremu
• Prilagodljiva rješenja

Što potražiti prilikom kupovine

• Tehničke specifikacije odgovaraju vašim potrebama
• Dobra tehnička dokumentacija
• Lokalna usluga i podrška
• Razumna vremena olova
• Konkurentne cijene
• Dokazana pouzdanost u vašoj industriji

Budući trendovi tehnologije kontrole protoka

Pametni ventili i IoT integracija

Moderni ventili postaju pametniji s:

• Ugrađeni senzori za nadzor
• Mogućnosti bežične komunikacije
• Upozorenja o prediktivnom održavanju
• Daljinsko podešavanje i nadzor

Napredni materijali

Novi materijali izrađuju ventile:

• Otporniji na nošenje
• Bolje u ekstremnim temperaturama
• Dugotrajniji
• Učinkovitiji

Fokus energetske učinkovitosti

Novi dizajni usredotočeni su na:

• Smanjenje energetskog otpada
• Bolje upravljanje toplinom
• Poboljšane ocjene učinkovitosti
• Poštivanje okoliša

Uobičajeni problemi i rješenja

Problem	Otopina
Brzina varira od opterećenja	Nadogradite na ventil za kompenzaciju tlaka
Loše vrijeme odziva	Provjerite ima li zrak u sustavu, razmotrite servo ventil
Lov na ventile ili oscilacija	Dodajte prigušivanje, provjerite krutost sustava
Prekomjerna stvaranje topline	Provjerite veličinu ventila, razmotrite zaobilaznu kontrolu
Nedosljedan izvedba	Poboljšati filtraciju nafte, provjerite ima li istrošene komponente

Održavanje i rješavanje problema

Redovni zadaci održavanja

• Provjerite čistoću ulja- Redovito mijenjajte filtre
• Nadgledajte radnu temperaturu- Zadržite granice proizvođača
• Pregledajte na vanjska curenja- odmah se adresira
• Vremena odziva testa- Usporedite s osnovnim mjerenjima
• Kalibriraju kontrolne signale- Osigurajte točnost tijekom vremena

Znakovi upozorenja na koje treba paziti

• Spori odgovor
• Nedosljedne brzine
• Neobični zvukovi
• Vanjsko curenje
• Prekomjerna toplina

Troškovi troškova

Početni troškovi

• Jednostavni ventili za gas: 50 do 200 USD
• Proporcionalni ventili: 300 do 1500 USD
• Servo ventili: 1.000 do 5.000 USD+

Dugoročni troškovi

• Ušteda energetske učinkovitosti
• Smanjeno održavanje
• Poboljšana kvaliteta proizvoda
• Manje zastoja

ROI faktori

• Poboljšanja brzine proizvodnje
• Dosljednost kvalitete
• Ušteda energije
• Smanjenje održavanja

Zaključak

2 način na koji su hidraulički protočni ventili ključni za kontrolu brzine u hidrauličkim sustavima. Ključ je odabir prave vrste za vašu prijavu:

• Jednostavni ventili za gasZa osnovne, jeftine aplikacije
• Ventili kompenzirani tlakomZa dosljedne performanse
• Servo ventiliZa najvišu preciznost

Imajte na umu da je ventil samo jedan dio vašeg hidrauličkog sustava. Uspjeh ovisi o pravilnom dizajnu sustava, ispravnom dimenzioniranju, dobrom održavanju i odabiru kvalitetnih komponenti uglednih proizvođača.

Trošak odabira pogrešnog: što se događa kad ga pogrešno shvatite

Odabir pogrešnog ventila za kontrolu protoka može dovesti do ozbiljnih problema i skupih posljedica:

Pitanja izvedbe:

• Nedosljedne brzine- Vaši strojevi neće raditi pouzdano
• Proizvodi loše kvalitete- nedosljedni proizvodni procesi
• Sigurnosni rizici- Nepredvidivo ponašanje stroja može uzrokovati nesreće

Financijski utjecaj:

• Energetski otpad- loše podudarni ventili mogu povećati potrošnju energije za 15-30%
• Neuspjeh preuranjene opreme- Pogrešno dimenzioniranje ventila uzrokuje pretjerano trošenje pumpi, cilindara i motora
• Kašnjenje u proizvodnji- Nepouzdana hidraulička kontrola brzine dovodi do zastoja i propuštenih rokova
• Troškovi održavanja- Netočni ventili zahtijevaju češće usluge i zamjenu

Problemi na cijelom sustavu:

• Toplina nakupljanja- Neučinkoviti ventili stvaraju višak topline, smanjujući vijek trajanja ulja
• Oštećenje pumpanja- pogrešna kontrola protoka može uzrokovati kavitaciju pumpe ili pregrijavanje
• Neusklađenost ventila hidrauličkog cilindra- Nepravilno oštećenje štete i uzrokuje unutarnje istjecanje

Bilo da gradite novi stroj ili nadogradite postojeći, razumijevanje ovih osnova pomoći će vam da napravite pravi izbor i postignete najbolje performanse iz vašeg hidrauličkog sustava.

Dodatni resursi

Za detaljnije tehničke informacije, posavjetujte se:

• Web stranice proizvođača (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Standardni hidraulički simboli
• Priručnici za hidraulički inženjering
• Lokalni hidraulički distributeri za podršku za primjenu

Ovaj vodič pruža temelj za razumijevanje dvosmjernih ventila za upravljanje hidrauličkim protokom. Za određene primjene, uvijek se posavjetujte s hidrauličkim inženjerima i slijedite preporuke proizvođača.
