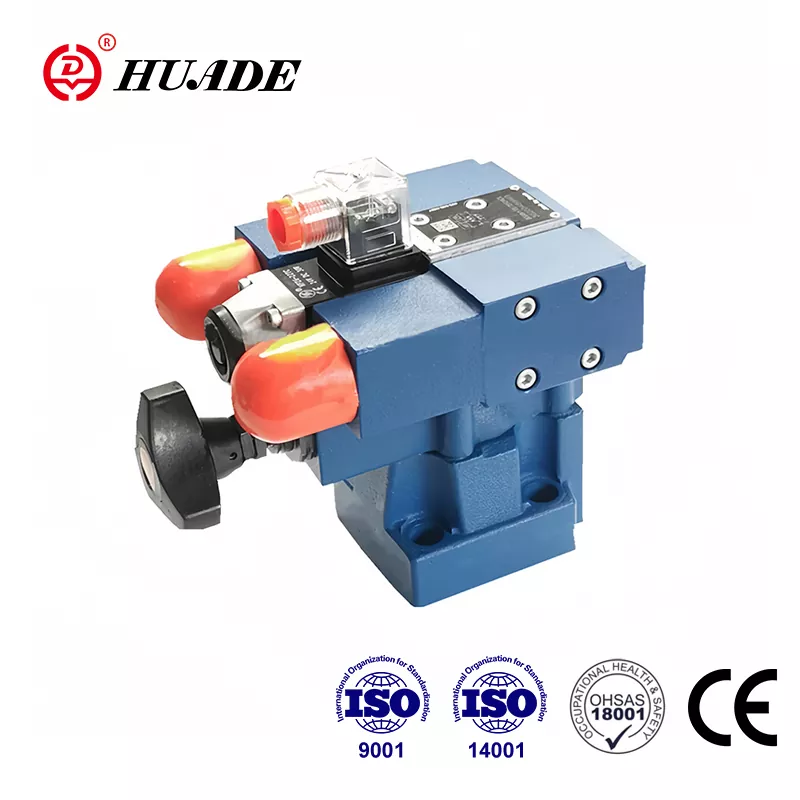

Huade Hydraulic posvećuje više pozornosti praktičnosti svojih proizvoda. Ventil za smanjenje tlaka DB3U konkurentan je dobro poznatim proizvodima dobre kvalitete i niže cijene. Huade Hydraulic uveo je vrhunsku tehnologiju iz Rexrotha zahvaljujući dvije dugogodišnje suradnje s Rexrothom. Kao vodeća robna marka u kineskoj hidrauličkoj industriji, Huade® ventili za smanjenje tlaka osvajaju široko priznanje na tržištu i povjerenje korisnika. Sve podružnice poduzeća prošle su ISO9001, ISO14001 i OH SAS18001. Huade® vodeći proizvodi dobili su CCS (Kinesko klasifikacijsko društvo) certifikat i široko se koriste u pomorskoj industriji.
|
Veličina |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Protok (l/min) |
Veza s navojem |
100 |
200 |
400 |
600 |
||
|
Montaža na podlošku |
- |
200 |
- |
400 |
- |
600 |
|
|
Radni tlak (MPa) |
priključci A,B,X.do 31.5 |
||||||
|
Povratni tlak (priključak Y) (MPa) |
do 31.5 |
||||||
|
Min. Tlak podešavanja (MPa) |
vidi radne krivulje |
||||||
|
Maks. Tlak podešavanja (MPa) |
do 10 ili 31.5 |
||||||
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
||||||
|
Raspon viskoznosti (mm²/s) |
10 do 800 |
||||||
|
Raspon temperature (℃) |
-30 do +80 |
||||||
|
Veličina usmjerenog ventila |
pogledajte smjerni ventil 4WE5 |
||||||
Značajke:
▶ Montaža na podlošku
▶ Navojni spoj
▶ Ugradnja u razdjelnike
▶ 3 elementa za podešavanje:
. Okretni gumb
. Vijak s unutarnjim šesterokutom i zaštitnim poklopcem
. Okretni gumb sa skalom
▶ Upravljanje pomoću solenoida putem montiranog usmjerenog ventila
Primjena:
Ventil za ograničenje tlaka DB3U koristi se za ograničenje radnog tlaka.
Tipovi DB3U tlačni ventili su ventili za rasterećenje tlaka s pilot upravljanjem. Mogu se prebaciti na različite (2 ili 3 stupnja tlaka) aktiviranjem solenoida.
Ventili za smanjenje tlaka sastoje se uglavnom od glavnog ventila. 4/3,4/1-Smjerni regulacijski ventil (Tip WE5...) i tri pilot ventila.
U stanju bez napona tlak u priključku A postavlja pilot ventil (7).
Tlak prisutan u priključku A djeluje na glavni kalem (1). Istovremeno se vrši pritisak preko upravljačkih vodova (12) i (4), koji su opremljeni otvorima (2) i (3), na strani opterećene oprugom glavnog kalema (1) i na tanjiru (6). ) u pilot regulacijskom ventilu (7). Ako tlak u priključku A premaši vrijednost postavljenu na opruzi (8), tanjirač
(6) otvara se prema opruzi (8).
Signal za to dolazi iznutra preko upravljačkih vodova (12) i (4) iz priključka A. Tlačna tekućina na strani opterećene oprugom glavnog kalema (1) sada teče kroz upravljački vod (3), tanjir (6) u opružnu komoru(9). U tipu DB3U...30/..., teče interno preko kontrolnog voda (10) u spremnik, ili u tipu DB3U..30/..Y.., eksterno kroz otvor Y. Zbog otvora ( 2) i (3) dolazi do pada tlaka na glavnom kalemu (1), spoj od priključka A do priključka B je otvoren. Sada tekućina pod pritiskom teče od priključka A do priključka B dok održava radni tlak namještenog ventila.
Kada je solenoid "a" pod naponom: Tlak u priključku A postavlja pilot ventil II.
Kada je solenoid "b" pod naponom: Tlak u priključku A postavlja pilot ventil I.
Tlak podešavanja pilot ventila (7) trebao bi biti viši od tlaka podešavanja pilota I i II.
Tip DB2U
Tlačni ventili tipa DB2U sastoje se uglavnom od usmjerenog regulacijskog ventila (tip WE5...) i tri pilot ventila, funkcija ovog ventila je u osnovi ista kao ventil tipa DB3U.
struktura ventila za smanjenje tlaka DB3U
Simboli
