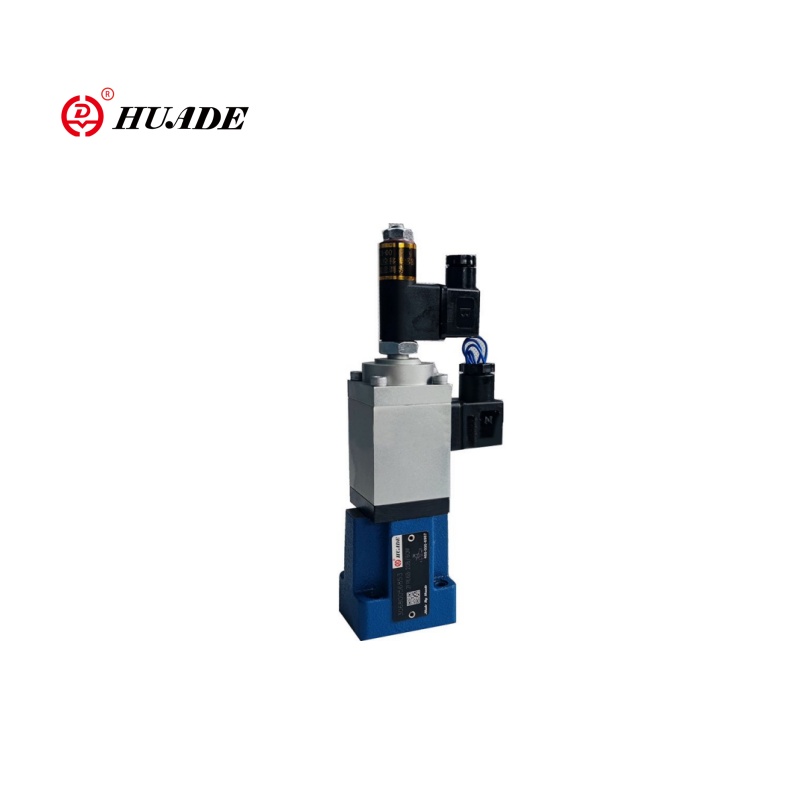

Zamislite proporcionalni ventil za regulaciju protoka kao "pametnu sklopku za prigušivanje" hidrauličkih sustava. Baš kao što vam prekidač za prigušivanje omogućuje kontrolu jačine svjetla, ovi vam ventili omogućuju kontrolu kojom točno brzinom hidrauličkog ulja teče kroz vaš sustav. [Prvo razumjetišto su proporcionalni ventili.]
Zašto je ovo važno:
Tradicionalni hidraulički ventili su potpuno otvoreni ili potpuno zatvoreni - poput običnog prekidača za svjetlo. Proporcionalni ventili daju glatku, preciznu kontrolu - poput one sklopke za prigušivanje. Ova glatka kontrola znači:
- Manje udaraca i vibracija u vašim strojevima
- Preciznije kretanje hidrauličkih cilindara i motora
- Bolja energetska učinkovitost
- Općenito glatkiji rad
Osnovni koncept
Evo kako to funkcionira jednostavnim rječnikom:
Električni ulaz
Vi šaljete električni signal (obično 4-20 mA ili 0-10V) ventilu
Proporcionalni odgovor
Ventil se otvara proporcionalno tom signalu
Kontrola protoka
Više signala = veći protok, manji signal = manji protok
Glatki rad
Promjene se događaju postupno, a ne iznenada
Ovaj proporcionalni odnos je ono što ove ventile čini toliko vrijednima u modernim hidrauličkim sustavima.
Zašto su važni: Evolucija od jednostavnog do pametnog upravljanja
Stari način: Bang-Bang kontrola
U prošlosti je većina hidrauličkih sustava koristila jednostavne ventile za uključivanje/isključivanje (zvane "bang-bang" kontrola). Ovi ventili su imali dvije postavke:
- Potpuno otvoren:Maksimalni protok
- Potpuno zatvoreno:Nema protoka
Problemi s bang-bang kontrolom:
- Iznenadni skokovi tlaka kada se ventili brzo otvore ili zatvore
- Vibracije i mehanički stres na opremi
- Poteškoće u postizanju preciznih brzina ili položaja
- Gubitak energije iz stalnog rada punog protoka
Novi način: proporcionalna kontrola
Proporcionalni ventili promijenili su sve pružajući:
Glatko ubrzanje
Umjesto trzavog start-stop pokreta, strojevi se glatko kreću od mirovanja do pune brzine.
Precizna kontrola brzine
Možete postaviti točne brzine za različite dijelove strojnog ciklusa.
Energetska učinkovitost
Sustav koristi samo protok koji mu je potreban, kada ga treba.
Bolja kvaliteta proizvoda
Glatkije kretanje znači bolje rezultate u proizvodnim procesima.
Smanjeno održavanje
Manje udaraca i vibracija znači duži vijek trajanja opreme.
Utjecaj iz stvarnog svijeta
Razmislite o stroju za injekcijsko prešanje koji izrađuje plastične dijelove:
- Stari sustav:Centar za ubrizgavanje kretao se punom brzinom ili se potpuno zaustavio, uzrokujući nedostatke i gubitak materijala
- Novi sustav:Brzina cilindra glatko varira tijekom ciklusa ubrizgavanja, proizvodeći dosljedne dijelove visoke kvalitete
Ova evolucija od jednostavnog do pametnog upravljanja učinila je proporcionalne ventile bitnim u modernoj proizvodnji.
Kako rade: unutar tehnologije
Razumijevanje načina rada ventila za proporcionalnu kontrolu protoka pomaže vam da ih bolje odaberete i koristite. Razdvojimo ključne komponente.
[Naučite cijeliprincip rada proporcionalnih ventila]
1. Proporcionalni solenoid: mozak
Proporcionalni solenoid je poput mozga ventila. Za razliku od uobičajenih solenoida koji su uključeni ili isključeni, proporcionalni solenoidi mogu stvoriti različite količine sile na temelju električnog signala koji primaju.
Kako radi:
- Prima električni signal (struja ili napon)
- Stvara magnetsku silu proporcionalnu tom signalu
- Više signala = veća magnetska sila
- Ova sila pokreće unutarnje dijelove ventila
Ključne karakteristike:
- Koristi istosmjernu struju za glatki rad
- Često koristi PWM (pulsno-širinska modulacija) signale oko 200 Hz
- Može uključivati "dither" - malene vibracije koje smanjuju trenje
2. Kalem i tijelo ventila: Regulator protoka
Unutar tijela ventila nalazi se precizno obrađen cilindar koji se naziva kalem. Ovaj kalem klizi naprijed-natrag za kontrolu protoka.
Značajke dizajna kalema
- Urezi za mjerenje:Posebni oblici (V, U ili pravokutni) urezani u kalem koji kontroliraju kako se protok mijenja s položajem kalema
- Karakteristike preklapanja:Način na koji su rubovi kalema poravnati s otvorima utječe na odziv ventila
Karakteristike protoka
- Linearni protok:Protok raste proporcionalno s kretanjem kalema
- Progresivni protok:Protok se više povećava kod većih otvora, dajući finiju kontrolu pri niskim protokima
3. Kompenzacija tlaka: Održavanje dosljednog protoka
Jedna od najvažnijih značajki kvalitetnih proporcionalnih ventila je kompenzacija tlaka. Ovaj sustav osigurava da protok ostane konstantan čak i kada se tlak opterećenja mijenja.
Problem bez naknade:Ako podižete težak teret, protutlak se povećava, smanjujući protok čak i ako otvor ventila ostaje isti.
rješenje:Kompenzator tlaka automatski podešava pad tlaka na glavnom kolutu kako bi ga održao konstantnim.
Prednosti:
- Protok ovisi samo o signalu ventila, ne o opterećenju
- Predvidljivo ponašanje sustava
- Lakše programiranje i kontrola
4. Sustavi povratnih informacija: osiguranje točnosti
Proporcionalni ventili višeg ranga uključuju sustave povratne sprege koji prate stvarni položaj kalema i uspoređuju ga sa željenim položajem.
| Vrsta ventila | Povratne informacije | Točnost | trošak | Prijave |
|---|---|---|---|---|
| Otvoreni ventili | Nema povratnih informacija | Umjereno | Donji | Osnovne primjene |
| Ventili zatvorene petlje | LVDT senzori | visoko | viši | Precizne primjene |
Vrste ventila za regulaciju proporcionalnog protoka
Proporcionalni ventili dolaze u nekoliko konfiguracija. Razumijevanje ovih tipova pomaže vam da odaberete onaj pravi za svoju aplikaciju.
Pogonskim mehanizmom
Ventili s izravnim djelovanjem
Solenoid izravno pomiče kalem
- Brzi odgovor (5-10 milisekundi)
- Kompaktna veličina
- Jednostavan dizajn
Ograničenja:Ograničeno na manje protoke (<50 L/min) i pritiske (<210 bara)
Najbolje za:Mali sustavi, medicinski uređaji, pilot stupnjevi za veće ventile
Pilot-upravljani ventili (dvostupanjski)
Mali pilot ventil kontrolira protok ulja za pomicanje glavnog kalema
- Može podnijeti velike protoke (do 1600 L/min)
- Visoki pritisci (do 350 bara)
Ograničenja:Spori odgovor (~100 ms)
Najbolje za:Teški strojevi, veliki industrijski sustavi, aplikacije velike snage
Po funkciji
Ventili za kontrolu protoka
- Primarni posao je kontrola protoka
- Obično 2-smjerne ili 3-smjerne konfiguracije
- Često uključuju kompenzaciju tlaka
- Kontrolirajte brzinu aktuatora
Upravljački ventili
- Kontrolirajte protok i smjer
- Obično 4-smjerni ventili s 3 položaja
- Zamijenite više jednostavnih ventila
- Upravljajte smjerom i brzinom cilindra ili motora
Ventili za kontrolu tlaka
- Kontrolirajte tlak u sustavu umjesto protoka
- Uključite sigurnosne ventile i ventile za smanjenje tlaka
- Održavajte sigurne radne tlakove
Proporcionalni u odnosu na druge vrste ventila
Razumijevanje usporedbe proporcionalnih ventila s drugim tehnologijama pomaže vam u donošenju boljih odluka.
Proporcionalni u odnosu na On/Off ventile
| Značajka | On/Off ventili | Proporcionalni ventili |
|---|---|---|
| Vrsta kontrole | Binarno (otvoreno/zatvoreno) | Kontinuirano (varijabilno) |
| Kontrola protoka | Pun protok ili bez protoka | Bilo koji protok od 0-100% |
| Šok sustava | Visoko (nagle promjene) | Nisko (glatki prijelazi) |
| Korištenje energije | Često rastrošno | Učinkovito (podudaranje potražnje) |
| Složenost | Jednostavni sklopovi | Složenija elektronika |
| trošak | Niska početna cijena | Veći početni trošak |
Proporcionalni vs. Servo ventili
| Značajka | Proporcionalni ventili | Servo ventili |
|---|---|---|
| Točnost | Dobro (±2-5%) | Izvrsno (±0,5%) |
| Brzina odziva | Umjereno (2-50 Hz) | Vrlo brzo (>100 Hz) |
| trošak | Umjereno | Visoko (10-20x više) |
| Tolerancija na kontaminaciju | visoko | Nizak (potrebno je vrlo čisto ulje) |
| Složenost | Umjereno | visoko |
| Održavanje | Standard | Specijalizirani |
Kada odabrati svaku vrstu
Odaberite On/Off ventile kada:
- Potrebna vam je samo jednostavna kontrola za otvaranje/zatvaranje
- Trošak je primarna briga
- Aplikacija može tolerirati udarce i vibracije
- Nije potrebna precizna kontrola
Odaberite proporcionalne ventile kada:
- Potrebna vam je promjenjiva brzina ili kontrola položaja
- Glatki rad je važan
- Energetska učinkovitost je važna
- Dovoljna je umjerena preciznost
- Rad u tipičnom industrijskom okruženju
Za hidrauličke pojedinosti, vidihidraulički proporcionalni ventili vodilica
Odaberite servo ventile kada:
- Potrebna je ultra visoka preciznost
- Potreban je vrlo brz odgovor
- Trošak je sekundaran u odnosu na učinak
- Možete održavati vrlo čistu hidrauličku tekućinu
- Aplikacija to zahtijeva (zrakoplovstvo, testiranje)
Ključne metrike učinka koje trebate znati
Prilikom odabira proporcionalnog ventila, nekoliko metrika performansi određuje koliko će dobro raditi u vašoj aplikaciji.
Oznake protoka i tlaka
Maksimalni protok
- Obično se navodi pri standardnom padu tlaka (poput 5 bara ili 70 psi)
- Tipični rasponi: 7-1000 L/min (2-260 GPM)
- Odaberite na temelju zahtjeva za brzinom aktuatora
Maksimalni tlak
- Sigurno ograničenje radnog tlaka
- Tipični rasponi: 280-400 bara (4000-5800 psi)
- Mora premašiti maksimalni tlak vašeg sustava
Pad tlaka
- Izgubljeni tlak na ventilu pri nazivnom protoku
- Niže je bolje za učinkovitost
- Tipično: 5-35 bara (70-500 psi) pri nazivnom protoku
Točnost i ponovljivost
Histereza
Izlazna razlika kada se istoj točki približava iz različitih smjerova
- Tipično: 2-5% pune skale
- Niže je bolje za precizne primjene
Linearnost
Koliko blisko protok ventila prati ulazni signal
- Tipično: ±2% pune skale
- Linearne ventile lakše je kontrolirati
Ponovljivost
Dosljednost pri povratku na isti ulazni signal
- Tipično: ±1-3% pune skale
- Važno za dosljednu proizvodnju
mrtva zona
Raspon ulaznog signala koji ne proizvodi izlaz
- Tipično: 2-5% punog raspona signala
- Uzrokovano preklapanjem kalema, potrebno za brtvljenje
Tablica usporedbe performansi
| Vrsta ventila | Raspon protoka | Pritisak | Vrijeme odziva | Histereza | Tolerancija na kontaminaciju | Relativni trošak |
|---|---|---|---|---|---|---|
| Osnovni proporcionalni | 7-100 L/min | Do 280 bara | 20-100 ms | 3-5% | visoko | 2-4x |
| Proporcionalna zatvorena petlja | 7-1000 L/min | Do 350 bara | 10-50 ms | 1-2% | visoko | 4-8x |
| Servo-proporcionalno | 10-500 L/min | Do 350 bara | 5-20 ms | <1% | Umjereno | 8-15x |
