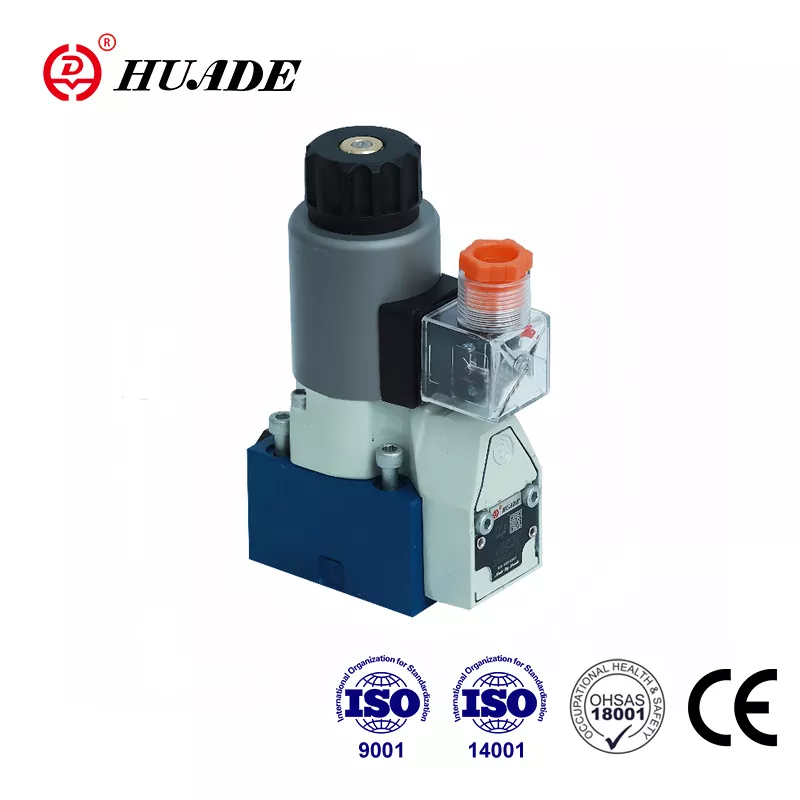

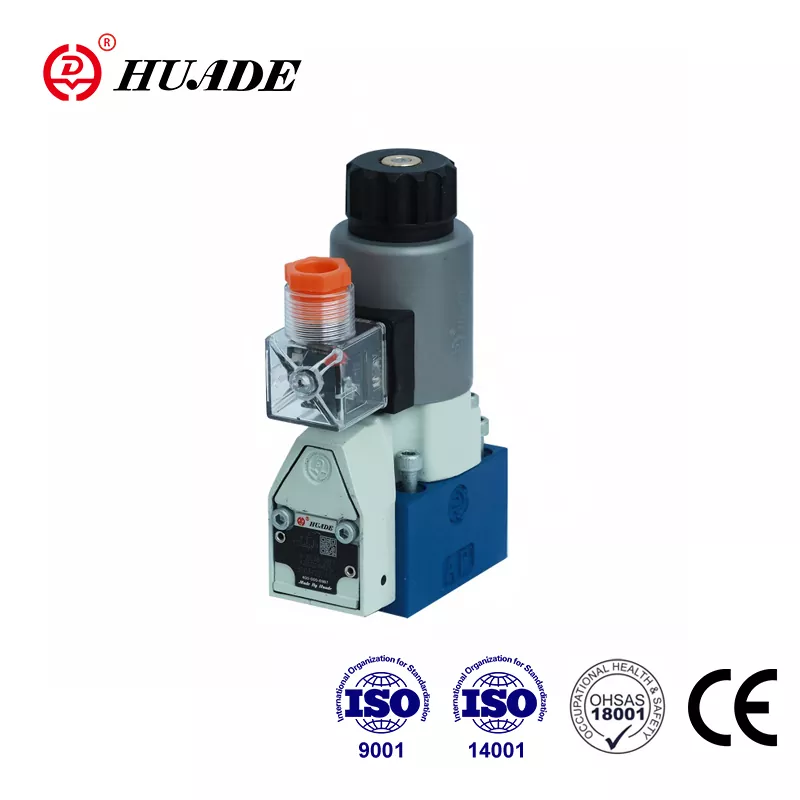

Huade Hydraulic je vodeći proizvođač u kineskoj hidrauličkoj industriji i ima dva dugoročna iskustva suradnje s Rexrothom od 1979. Huade® usmjereni ventili sa sjedištem tipa M-SEW 6 cjenovno su pristupačna zamjena za Rexroth® M-SEW 6 komponentnu seriju 3X . Konkurentan je s dobrom kvalitetom i nižom cijenom. Kako bi osigurao visoku kvalitetu hidrauličkih proizvoda, Huade Hydraulic upravlja s više od 750 komada napredne proizvodne opreme uvezene iz cijelog svijeta. Kvaliteta ovog elektromagnetskog ventila može u potpunosti odgovarati zahtjevima kupaca. Tvornica je prošla međunarodne standarde, naime ISO9001, ISO14001 i OH SAS18001. Serije usmjerenih ventila naširoko se koriste u raznim industrijskim okruženjima.
|
Tehnički podaci (za primjene izvan ovih parametara, obratite nam se!) |
|||
|
General |
|||
|
Montaža |
neobavezan |
||
|
Maks. temperatura okoline (℃) |
50 |
||
|
Težina |
2/2-smjerni ventil (kg) |
1.5 |
|
|
3/2-smjerni ventil (kg) |
1.5 |
||
|
4/2-smjerni tanjičasti ventil (kg) |
2.3 |
||
|
Hidraulički podaci |
|||
|
Maks. radni tlak (MPa) |
pogledajte tablicu na stranici 140 |
||
|
Maks. protok (L/min) |
25 |
||
|
Tlačna tekućina |
mineralna ulja ili fosfatni ester |
||
|
Raspon temperature tekućine pod tlakom (℃) |
- 30 do + 80 |
||
|
Raspon viskoznosti (mm²/s) |
2,8 do 500 |
||
|
Stupanj kontaminacije μm |
Maksimalno dopušteni stupanj kontaminacije hidrauličke tekućine prema NAS 1638 klasa 9. Stoga preporučujemo filtar s minimalnom stopom zadržavanja od β10≥ 75. |
||
|
Električni podaci |
|||
|
Vrsta napona |
DC |
AC |
|
|
Dostupni naponi (V) |
12、24、42、96、110、205、220 |
moguće samo preko ispravljača |
|
|
Tolerancija napona (nazivni napon) (%) |
±10 |
||
|
Power consumption (W) |
30 |
||
|
Dužnost |
100% |
||
|
Vrijeme prelaska na ISO 6403 |
pogledajte tablicu u nastavku |
||
|
Frekvencija prebacivanja (ciklus s/h) |
15000 |
||
|
Zaštita prema DIN 40 050 |
IP65 |
||
|
Maks. temperatura zavojnice (℃) |
do 150 |
||
Značajke:
▶ Izravno aktivirani dimenzionalni ventil, pokretan solenoidom
▶ Zatvoreni priključak ne propušta
▶ Prebacivanje je osigurano čak i nakon dugih razdoblja pod pritiskom
▶ Svitak solenoida može se zakrenuti za 90°
▶ Individualni električni priključak
▶ Sa zaštićenim ručnim upravljanjem, opcija
▶ Uzorak povezivanja prema Din 24 340 obrazac A, ISO 4401 i CETOP - RP 121H
Primjena:
Smjerni ventil tipa 2 M-SEW je elektromagnetski pokretan talapasti ventil. Oni kontroliraju početak, zaustavljanje i smjer toka.
1. Funkcije, odjeljak direkcionog ventila M-SEW 6
M-SEW 6 se u osnovi sastoji od kućišta (1), solenoida (2), ojačanog sustava ventila (3) i kuglice (4) kao elementa za zatvaranje.
Osnovno načelo:
U početnom položaju kuglica (4) se na ležište pritišće oprugom (9), a u uključenom položaju solenoidom (2). Sila solenoida (2) djeluje preko poluge (6) i kuglice (7) na zatik aktuatora (8) koji je s dvije strane zabrtvljen. Komora između dva brtvena elementa povezana je s priključkom P. Ventilski sustav (3) je time uravnotežen tlakom s obzirom na sile pokretanja (solenoid ili povratna opruga). Stoga se ventili mogu koristiti do tlaka od 63 MPa.
presjek tipa M-2SEW6N
presjek tipa M-3SEW6U
