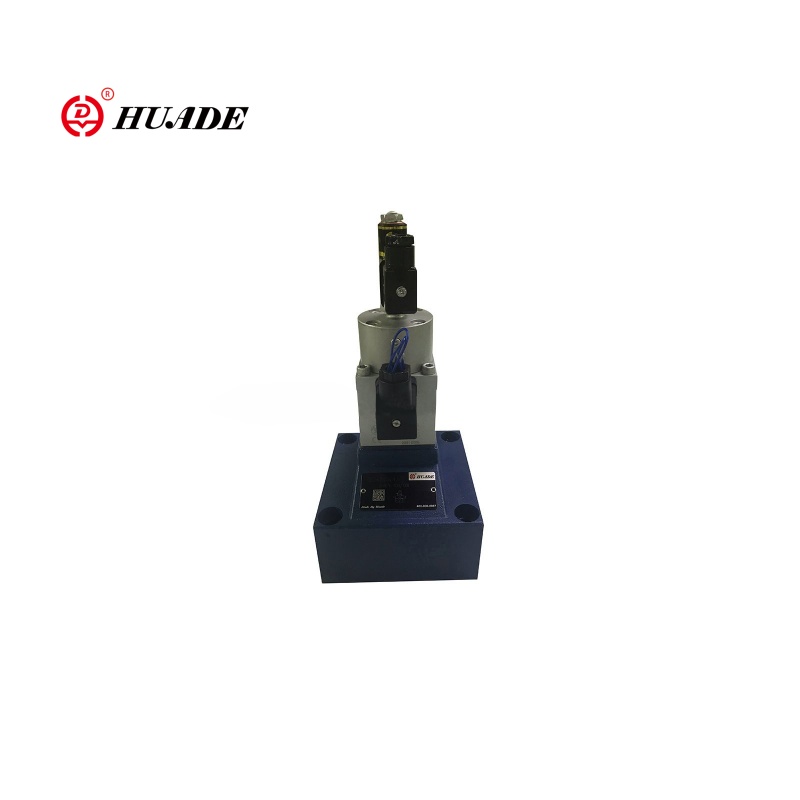

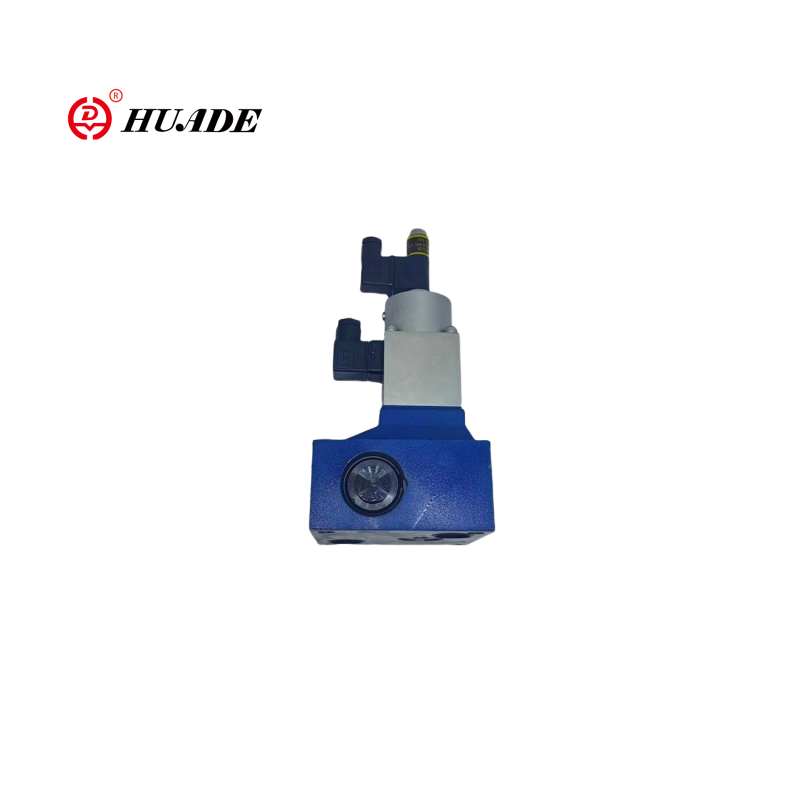

Proporcionalni ventil za upravljanje protokom 2FRE16

Proporcionalni ventil za upravljanje protokom 2FRE16 2Fre16 je proporcionalni proporcionalni ventil za upravljanje protokom visokih performansi, koji je pogodan za primjene gdje se brzina hidrauličkih pokretača (cilindri ili motora) treba precizno prilagoditi. U usporedbi s proporcionalnim ventilom 2FRE10, ventil 2FRE16 ima veći promjer, omogućavajući veći raspon protoka. I proporcionalni ventil 2FRE16 pogodan je za hidrauličke sustave veće snage.

Parametar proizvoda proporcionalnog ventila za upravljanje protokom 2FRE16

Hidraulički
Radni tlak (MPA)	31.5
Minimalni diferencijal tlaka (MPA)	Veličina 10	Veličina 16
	0,3 ~ 0,8	0,6 ~ 1
Tlačna tekućina	Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu)
Raspon viskoznosti (mm2/s)	2,8 do 380
Raspon temperature tlačne tekućine (℃））	-20 do +70
Histereza (%)	＜ ± 1qmax
Ponovljivost (%)	＜ 1 QMax
Širenje uzorka (%)	＜ ± 2
Montaža	neobavezan
Težina (kg)	6	8.3
Električni
Vrsta napona	DC 24V
Otpornost na zavojnice solenoida (ω)	Hladna vrijednost na 20 ℃ 10, maksimalna topla vrijednost 13.9
Maksimum Snaga (VA)	50
Induktivnost (MH)	6 do 8
Frekvencija oscilatora (KHZ)	2.5
VT-5010S30 Potražnja izolacije IP65	IP65

Značajke:Značajka proizvoda i primjena proporcionalnog ventila za upravljanje protokom 2FRE16

▶ Ventil s kompenzatorom tlaka za kompenzaciju tlaka kompenzirano upravljanje protokom

▶ Aktiviranje putem proporcionalnog solenoida

▶ s povratnim informacijama o električnom položaju na upravljačkom otvoru

▶ Zavojnica za pretvarač položaja može se aksijalno pomaknuti, čineći nultu točku podešavanje upravljačkog otvora, bez potrebe za dodirivanjem elektronike (električno-hidraulična)

▶ Minimalna varijacija uzorka ventila i električnog pojačala VT 5004 (zasebni redoslijed)

Prijava:

Proporcionalni ventil za upravljanje protokom 2FRE16 široko se koristi u teškim industrijskim hidrauličkim sustavima, inženjerskim strojevima i mobilnoj hidraulici, metalurgiji i rudarskoj opremi.

Tipični primjeri sustava: Kontrolni krug kante za bagera

PLC → Proporcionalno pojačalo → 2FRE16 → Hidraulički cilindri

                    ↑

 Senzor tlaka (povratne informacije zatvorene petlje)

Podešavanjem ulaznog električnog signala, kretanje kante može se glatko ubrzati/uspostaviti kako bi se izbjegao hidraulički udar.

Funkcija i odjeljak proporcionalnog ventila za upravljanje protokom 2FRE16

Tip 2fre .. Proporcionalni ventili za upravljanje protokom imaju dvosmjernu funkciju. Oni mogu, iz primijenjene električne naredbene vrijednosti, regulirati protok koji je tlak i u velikoj mjeri nadoknađen temperaturom.

Oni se u osnovi sastoje od kućišta (1), proporcionalnog solenoida s induktivnim pretvaračem položaja (2), mjerenom otvorom (3), kompenzatorom tlaka (4), granica moždanog udara (5), kao i opcionalnog ventila za provjeru (6).

Postavljanje protoka se određuje (0 bis 100 %) na potencijalu naredbene vrijednosti. Primijenjena naredbena vrijednost uzrokuje pojačalo kao i proporcionalni solenoid, podešavanje otvora za mjerenje (3). Položaj otvora za mjerenje (3) dobiva se s pretvaračem položaja. Sva odstupanja od naredbene vrijednosti kompenzira se kontrolom povratnih informacija o položaju.

Kompenzator tlaka (4) drži pad tlaka na otvoru za mjerenje (3) pri konstantnoj vrijednosti. Protok je, dakle, nadoknađen tlakom.

Mali temperaturni nalet postiže se zbog dizajna mjernog otvora. Po naredbenoj vrijednosti od 0 %, otvor za mjerenje je zatvoren.

U slučaju gubitka napajanja ili prekida kabela na pretvaraču položaja, otvor za mjerenje zatvara se. Iz naredbene vrijednosti od 0 % moguć je slobodni skok. Kroz dvije rampe unutar električnog pojačala moguće je odgoditi otvaranje i zatvaranje otvora za mjerenje.

Kroz kontrolni ventil (6) Slobodni protok je moguć od B do A.

Štrajka Proporcionalni ventil za upravljanje protokom 2FRE16

Simboli proporcionalnog ventila za upravljanje protokom 2FRE16
