Kada hidraulički sustavi trebaju održavati tlak bez curenja, sendvič ploča povratnog ventila Z2S 10 postaje bitna komponenta. Ovaj probno upravljani nepovratni ventil tvrtke Bosch Rexroth već je godinama pouzdan izbor u industrijskoj hidraulici, a razumijevanje načina na koji radi može vam pomoći u donošenju boljih odluka za vašu opremu.
Što čini Z2S 10 drugačijim
Z2S 10 nije samo običan povratni ventil. To je pilot-upravljani dizajn koji se nalazi između hidrauličkih komponenti u onome što inženjeri nazivaju konfiguracijom sendvič ploča. To znači da ga možete postaviti izravno između drugih ventila ili aktuatora bez potrebe za dodatnim cjevovodima ili nosačima za montažu. Blokovi ventila potpuno teku u jednom smjeru, dopuštajući kontrolirano otpuštanje po potrebi putem pilot signala.
Dizajn koristi dva glavna dijela koji rade zajedno. Upravljački kalem reagira na pilotski tlak, a ventil s kuglastim sjedištem osigurava stvarnu funkciju blokiranja. Kada upravljački tlak dosegne otvor X ili Y, kalem se pomiče i otvara sjedište kugle, dopuštajući tekućini da teče unatrag. Bez tog pilot signala, sendvič ploča povratnog ventila Z2S 10 drži krug čvrsto zaključanim s nultim curenjem.
Tehničke specifikacije koje su važne
Razumijevanje brojeva iza Z2S 10 pomaže vam znati odgovara li vašem sustavu. Ovaj ventil podnosi tlakove do 315 bara, što pokriva većinu industrijskih primjena. Kapacitet protoka doseže 120 litara u minuti, pogodan za srednje do velike aktuatore. Tlak krekiranja u smjeru slobodnog protoka dolazi u četiri opcije: 1,5, 3, 6 ili 10 bara. Vi birate verziju na temelju toga koliki povratni pritisak je potreban vašem sustavu.
Temperaturni raspon je također bitan. Standardne NBR brtve rade od -30°C do +80°C, dok FKM brtve podnose -20°C do +80°C, ali nude bolju kompatibilnost s biorazgradivim hidrauličkim tekućinama. Ventil teži oko 3 kilograma i montira se u bilo kojem položaju, iako okomito slaganje najbolje funkcionira za većinu instalacija.
Čistoća tekućine je kritična za sendvič ploču povratnog ventila Z2S 10. Proizvođač preporučuje razinu čistoće ISO 4406 od 20/18/15 ili bolju. Prljavo ulje uzrokuje lijepljenje unutarnjih dijelova, što dovodi do kvara. Ugradnja odgovarajuće filtracije sprječava te probleme i produljuje vijek trajanja ventila.
Kako funkcionira pilot operacija
Značajka pilotskog upravljanja izdvaja ovaj ventil od osnovnih povratnih ventila. U tipičnom postavljanju priključak A1 povezujete s aktuatorom, a A2 s upravljačkim ventilom. Protok se slobodno kreće od A1 do A2 kada tlak prevlada postavku tlaka pucanja. Ali kada pokušate gurnuti tekućinu unatrag od A2 do A1, sjedište kugle je potpuno blokira.
Kako biste oslobodili zarobljeni tlak, primijenite pomoćni tlak na priključak X. Taj pomoćni tlak može biti prilično nizak, često samo 1,5 do 10 bara, ovisno o vašoj konfiguraciji. Kontrolni kalem se pomiče, mehanički otvarajući ventil s kugličnim sjedištem. Sada se tekućina može vratiti sa strane pokretača natrag kroz ventil. Ovo kontrolirano otpuštanje sprječava udarce i buku u vašem hidrauličnom krugu.
Značajka prethodnog otvaranja u standardnim verzijama znači da se ventil počinje malo otvarati prije nego što stigne puni pilot tlak. Ovo postupno djelovanje izglađuje prijelaz pritiska. Neke verzije poput SO41 eliminiraju prethodno otvaranje za aplikacije u kojima želite oštriju kontrolu, iako to može stvoriti više buke tijekom prebacivanja.
Detalji instalacije i montaže
Montaža sendvič ploče povratnog ventila Z2S 10 slijedi standard ISO 4401 za ventile veličine 05. Montažni uzorak koristi četiri M6 vijka zategnuta na 15,5 Newton-metara. Završna obrada vaše montažne ploče trebala bi biti Rz 4 mikrometra ili glatkija kako bi se spriječilo curenje kroz O-prstenove.
Prilikom slaganja komponenti pažljivo izračunajte duljinu vijka. Morate proći kroz sve sendvič ploče plus osnovni ventil ili razvodnik. Z2S 10 dodaje 50 milimetara vašoj visini hrpe u standardnoj konfiguraciji. Priključci priključaka odgovaraju standardnim ISO uzorcima, što ga čini kompatibilnim s većinom industrijskih hidrauličkih komponenti.
O-prstenovi brtve sve spojeve otvora. Oni moraju biti kompatibilni s vašom hidrauličnom tekućinom. Sustavi s mineralnim uljem koriste NBR brtve, dok sustavi s HETG ili drugim biorazgradivim tekućinama trebaju FKM brtve. Ugradnja oštećenih ili pogrešnih brtvi uzrokuje probleme s curenjem i kontaminacijom.
Uobičajene primjene u industriji
Alatni strojevi koriste sendvič ploču povratnog ventila Z2S 10 za držanje položaja izratka tijekom izmjene alata. Bez ovog ventila, hidraulički cilindar bi zalutao zbog curenja ulja, uništavajući preciznost. Otpuštanje pilota omogućuje kontrolirano kretanje kada se ciklus stroja nastavi.
Strojevi za injekcijsko prešanje oslanjaju se na ove ventile kako bi zadržali pritisak stezanja kalupa konstantnim tijekom faze hlađenja. Svaki pad tlaka stvorio bi neispravne dijelove. Z2S 10 čvrsto zaključava stezni cilindar dok koristi minimalni pilot pritisak za otpuštanje između ciklusa.
Hidraulične preše trebaju točno držanje položaja tijekom operacija oblikovanja u više koraka. Sendvič ploča nepovratnog ventila Z2S 10 sprječava puzanje klipa prema dolje između poteza pritiska. To poboljšava kvalitetu dijelova i sigurnost rukovatelja eliminacijom neočekivanih pokreta.
Oprema za rukovanje materijalom poput viličara koristi ove ventile za sprječavanje pada tereta ako hidraulički vodovi pokvare. Konstrukcija s pilotskim upravljanjem omogućuje normalno podizanje i spuštanje uz sigurnosno zaključavanje u smjeru držanja tereta.
Kodovi za naručivanje i varijante
Bosch Rexroth koristi poseban kodni sustav za seriju Z2S 10. Osnovni format je Z2S 10 praćen slovima i brojevima koji označavaju specifične značajke. Prazna pozicija znači da oba priključka A i B imaju funkciju blokiranja. Slovo A označava samo blokove porta A, dok B znači samo blokove porta B.
Broj nakon toga označava tlak pucanja: 1 za 1,5 bara, 2 za 3 bara, 3 za 6 bara i 4 za 10 bara. Zatim dolazi 3X koji prikazuje seriju komponenti. Slovo V pojavljuje se kada FKM brtve zamjenjuju standardne NBR brtve. Dodatni kodovi poput SO14, SO40, SO41 ili SO60 označavaju posebne značajke kao što su ograničenje hoda ili vanjski kontrolni priključci.
Uobičajeni broj dijela je R900407394 za standardnu dvostruku verziju s tlakom pucanja od 1,5 bara. Verzija s jednim priključkom A nosi broj R900407424. Kada trebate FKM brtve za biorazgradivo ulje, potražite brojeve dijelova kao što je R900407439.
Kompatibilnost s tekućinom i održavanje
Sendvič ploča povratnog ventila Z2S 10 radi s većinom hidrauličnih tekućina. Standardne verzije podnose mineralna ulja kao što su HL, HLP i HVLP bez problema. Raspon viskoznosti kreće se od 2,8 do 500 kvadratnih milimetara u sekundi, pokrivajući sve od rijetkih hidrauličkih tekućina do gustih ulja u hladnim uvjetima.
Biorazgradive tekućine zahtijevaju pozornost na materijal za brtvljenje. HFC tekućine rade s NBR brtvama, ali HETG i HFDU ulja trebaju FKM brtve kako bi se spriječilo propadanje. Korištenje pogrešnog materijala za brtvljenje dovodi do bubrenja, otvrdnjavanja ili pucanja, što uzrokuje curenje i kontaminaciju.
Redovito održavanje uključuje provjeru čistoće hidrauličke tekućine i zamjenu filterskih elemenata prije nego što zaobiđu. Kontaminacija se pokazuje kao spor odgovor ventila ili nemogućnost otpuštanja kada se primijeni pilot tlak. Uzimanje uzoraka ulja i njihova analiza u skladu sa standardima ISO 4406 rano otkriva probleme.
Intervali zamjene brtvi ovise o uvjetima rada. Rad na visokim temperaturama ili agresivne tekućine skraćuju vijek brtve. Kada ponovno sastavljate ventil, uskladite materijal brtve s vrstom tekućine i pregledajte sve unutarnje dijelove na istrošenost ili oštećenje.
Usporedba alternativnih rješenja
Drugi proizvođači nude nepovratne ventile s pilotskim upravljanjem, ali konstrukcija sendvič ploče Z2S 10 ima prednosti. Parkerova serija CVS pruža sličnu funkciju s većim kapacitetom protoka do 150 litara u minuti, ali nema značajku predotvaranja koja uglađuje prijelaze tlaka u Z2S 10. Eatonova serija PVG koristi kompaktnije dimenzije, ali nudi manje opcija pritiska pucanja.

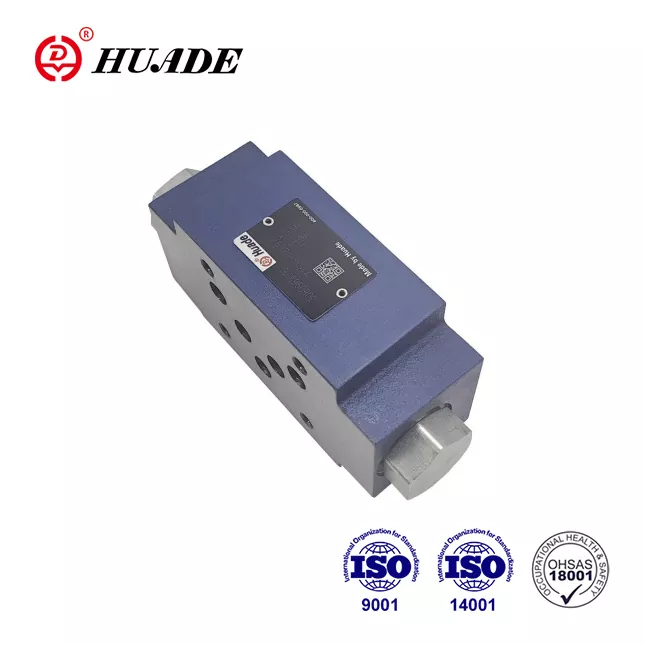

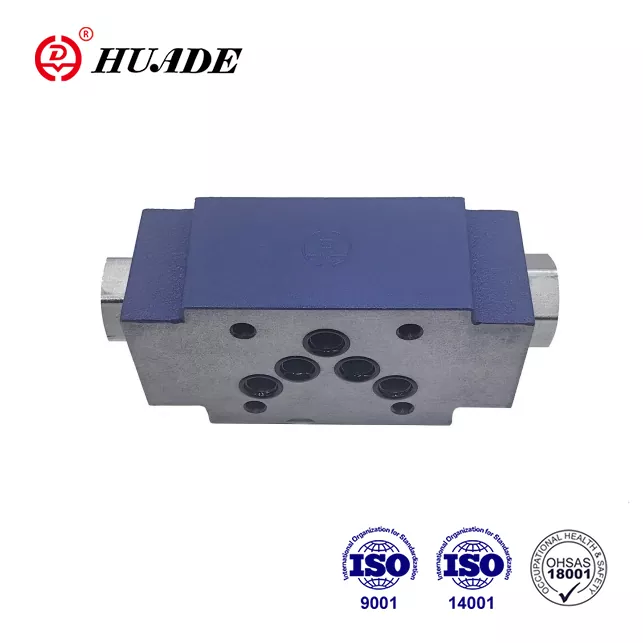

Neki azijski proizvođači poput Huade proizvode Z2S 10 kompatibilne ventile po nižim cijenama. Oni rade primjereno u manje zahtjevnim primjenama, ali možda neće odgovarati izdržljivosti Bosch Rexrotha u teškim okruženjima ili s kontaminiranim uljem. Kvaliteta metalurgije i brtve u originalnoj opremi općenito se pokazuje boljom tijekom dugog vijeka trajanja.
Jednostavni nepovratni ventili bez pilotskog rada koštaju manje i kompaktnije se montiraju. Međutim, oni ne mogu osigurati kontrolirano oslobađanje zarobljenog tlaka. Ovo ih ograničenje čini neprikladnima za primjene u kojima trebate kontrolirano pomicati aktuator u oba smjera.
Zahtjevi za tlak pilota
Razumijevanje potreba pilot tlaka pomaže vam u dizajniranju pouzdanih krugova. Sendvič ploča povratnog ventila Z2S 10 treba samo oko 1,5 do 10 bara na pilotskom otvoru da se potpuno otvori, ovisno o glavnom tlaku i protoku. Ovaj nizak zahtjev znači da često možete isključiti pomoćni tlak iz postojećih regulacijskih ventila bez dodavanja krugova za povišenje tlaka.
Omjer otvaranja kontrole od približno 1 do 11,5 između pilot područja i glavnog područja ventila daje ovo povoljno umnožavanje tlaka. Male sile pilota stvaraju velike sile otvaranja na sjedištu kugle. Ova učinkovitost smanjuje potrošnju energije i stvaranje topline u vašem sustavu.
Kada pilot tlak padne ispod praga, ventil se odmah zatvara. Sila opruge pričvršćuje loptu čvrsto uz njezino sjedište. Ovo brzo zatvaranje sprječava povratni tok, ali može stvoriti skokove tlaka ako krug nema odgovarajuću apsorpciju udara. Dodavanje malih akumulatora ili restrikcijskih ventila prigušuje ove prijelazne pojave.
Razmatranja integracije sustava
Integracija sendvič ploče povratnog ventila Z2S 10 u vaš hidraulički krug zahtijeva planiranje. Ventil mora biti smješten između upravljačkog ventila i aktuatora na otvoru koji želite zaključati. Pilot vodovi spajaju se na suprotni radni otvor usmjerenog ventila, tako da se upravljački tlak automatski javlja kada promijenite smjer.
Priključci spremnika za drenažu kontrolnog kalema su važni. Verzija SO60 ima zaseban T priključak za ispuštanje pilot sekcije u spremnik, sprječavajući povećanje tlaka koje bi moglo ometati rad ventila. Standardne verzije prazne interno kroz glavni strujni krug, što dobro radi u većini aplikacija, ali može uzrokovati probleme u specijaliziranim krugovima.
Kada koristite više ventila Z2S 10 u jednom sustavu, svaki od njih treba vlastiti pilot signal. Unakrsno povezivanje upravljačkih otvora može stvoriti neočekivane interakcije gdje otvaranje jednog ventila utječe na drugi. Održavajte pilotske krugove neovisnima osim ako niste posebno projektirali za kombinirani rad.
Rješavanje uobičajenih problema
Kada se sendvič ploča nepovratnog ventila Z2S 10 ne uspije pravilno blokirati, uobičajeni krivac je kontaminacija. Čestice prljavštine ulaze između kugle i sjedala, stvarajući put curenja. Ispiranje sustava i poboljšanje filtracije rješava većinu slučajeva. Ako curenje ne prestane nakon čišćenja, sjedalo je možda oštećeno i zahtijeva zamjenu.
Neuspjeh otvaranja s upravljačkim pritiskom često znači da je kontrolni kalem zaglavljen. To se događa kada se lak nakupi zbog pregrijanog ulja ili kada onečišćenje vodom uzrokuje koroziju. Rastavljanje i čišćenje ventila vraća funkciju, ali trebali biste se pozabaviti i temeljnim uzrokom u stanju vaše hidraulične tekućine.
Pretjerana buka tijekom otvaranja obično ukazuje na kavitaciju ili brze promjene tlaka. Značajka prethodnog otvaranja to obično sprječava, pa šum sugerira ili verziju bez prethodnog otvaranja ili istrošene unutarnje dijelove koji odgađaju slijed otvaranja. Provjera verzije i pregled istrošenosti pomaže u prepoznavanju potrebnog popravka.
Spori odgovor na pilot signale može ukazivati na nizak pilot tlak ili unutarnje curenje oko kontrolnog kalema. Mjerenje pilot tlaka na ulazu ventila potvrđuje daje li vaš krug dovoljan signal. Unutarnje curenje zahtijeva obnovu ventila s novim brtvama i pregled stanja provrta kalema.
Cijena i dostupnost
Cijene sendvič ploče povratnog ventila Z2S 10 razlikuju se ovisno o regiji i dobavljaču. Originalni Bosch Rexroth ventili preko ovlaštenih distributera u Ujedinjenom Kraljevstvu koštaju oko £605 bez PDV-a za standardne verzije. Cijene u drugim regijama razlikuju se ovisno o lokalnim distribucijskim mrežama i uvoznim carinama.
Alternativni dobavljači i kompatibilni proizvodi koštaju manje. Ekvivalenti proizvedeni u Aziji mogu biti 30 do 50 posto niži od Boschevih cijena, zadržavajući razumnu kvalitetu za manje kritične primjene. Kupnja putem platformi za industrijsku opskrbu kao što je MISUMI ili općih tržišta kao što je eBay ponekad donosi popuste, iako provjera autentičnosti postaje važna.
Vrijeme isporuke ovisi o tome imaju li distributeri na raspolaganju određenu verziju koja vam je potrebna. Uobičajene varijante poput verzije s dvostrukim priključkom od 1,5 bara brzo se isporučuju sa zaliha. Neobične konfiguracije s posebnim opcijama mogu zahtijevati tvorničke narudžbe s rokom isporuke od nekoliko tjedana. Planiranje unaprijed i održavanje rezervnih dijelova za kritične strojeve sprječava skupe zastoje.
Zaštita okoliša i budući trendovi
Hidraulička oprema sve više koristi biorazgradive tekućine za smanjenje utjecaja na okoliš od izlijevanja i curenja. Sendvič ploča povratnog ventila Z2S 10 prilagođava se ovom trendu putem FKM opcija brtve kompatibilnih s HETG i drugim tekućinama na biološkoj bazi. Ova kompatibilnost omogućuje nadogradnju na ekološki prihvatljivu hidrauliku bez zamjene svih ventila.
Stroži propisi o emisijama guraju bolje brtvljenje u hidrauličkim sustavima. Blokada bez propuštanja u Z2S 10 pomaže strojevima da zadovolje te standarde. Oprema koja radi u osjetljivim okruženjima kao što su obrada hrane ili čiste sobe posebno ima koristi od pouzdanog brtvljenja koje ovaj ventil pruža.
Budući razvoj mogao bi dovesti do elektroničkog nadzora hidrauličkih ventila. Senzori koji otkrivaju pilot tlak, brzinu protoka ili položaj ventila mogu se integrirati sa sustavima upravljanja strojem. Dok osnovni dizajn Z2S 10 ostaje isključivo mehanički, ovi bi dodaci omogućili prediktivno održavanje i bolju optimizaciju sustava.
Pravljenje pravog izbora
Odabir sendvič ploče povratnog ventila Z2S 10 ima smisla kada trebate pouzdano držanje tlaka u kompaktnom paketu. Montaža na sendvič ploču štedi prostor i smanjuje potencijalna mjesta curenja u usporedbi s instalacijama inline ventila. Pilot rad vam omogućuje kontrolirano otpuštanje bez složenih dodatnih sklopova.
Razmotrite svoje razine tlaka, zahtjeve protoka i vrstu tekućine prilikom naručivanja. Uskladite tlak pucanja s potrebama vašeg sustava, balansirajući između niskog otpora u slobodnom protoku i odgovarajućeg predopterećenja za čvrsto sjedište. Odaberite FKM brtve ako koristite bilo što drugo osim mineralnog ulja kako biste osigurali dug vijek trajanja brtve.
Z2S 10 najbolje radi u sustavima s dobrom čistoćom tekućine i redovitim održavanjem. Ako vaš rad vodi prema zanemarivanju održavanja ili vrlo prljavim uvjetima, ventil može imati problema s pouzdanošću. U tim slučajevima, robusniji dizajni s većim razmacima mogu poslužiti bolje unatoč višim stopama curenja.
Za većinu industrijskih hidrauličkih aplikacija koje zahtijevaju držanje položaja i kontrolirano otpuštanje, sendvič ploča nepovratnog ventila Z2S 10 pruža pouzdanu izvedbu po razumnoj cijeni. Njegova duga povijest i široka dostupnost čine ga sigurnim izborom za nove dizajne i zamjenske aplikacije.
